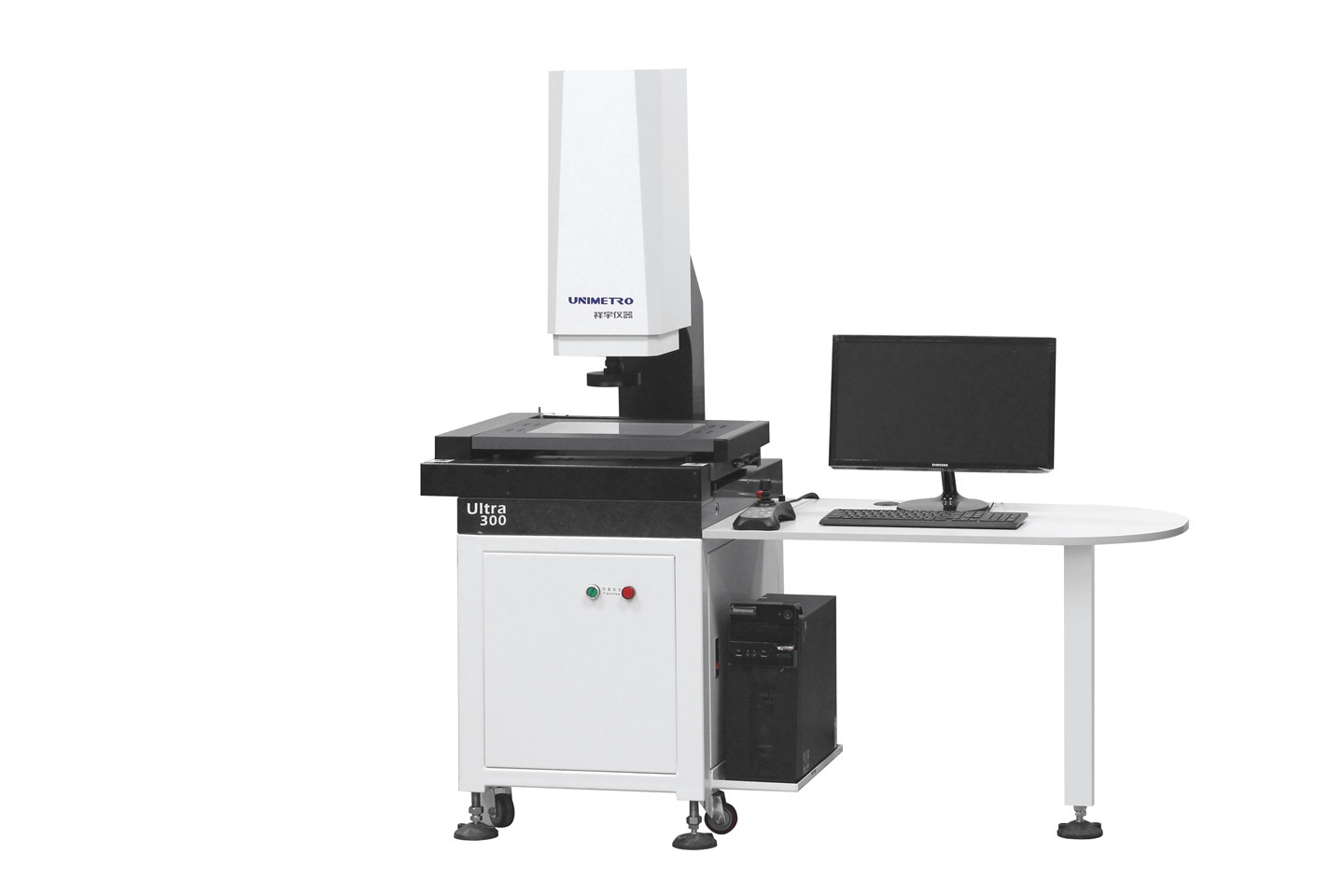

Automatic Vision Measurement System Movable Color LED Ring Light Linear Slide Way HD Camera
Automatic Vision Measurement System Movable Color LED Ring Light Linear Slide Way HD Camera

Dettagli:

Luogo di origine: La Cina
Marca: UNIMETRO
Certificazione: CE,ISO
Numero di modello: Ultra

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: Cassa di legno
Tempi di consegna: 5 giorni del lavoro
Termini di pagamento: T/T
Capacità di alimentazione: 30 al mese
Contatto
Descrizione di prodotto dettagliata
Nome di prodotto: Sistema di misura di visione Movimento: X, Y, Z automatica
Accensione: Il colore LED mobile suona la sezione leggera 40 Macchina fotografica: Telecamera CCD industriale di colore del grado
Risoluzione lineare della scala: 0.1um Distanza di funzionamento: 108mm
Accuratezza: 2.5+L/200um Ripetibilità: 2.5um
Illuminazione: Luce programmabile della superficie dell'anello di 8sections LED,
Evidenziare:

vision measuring machine

,

vision measurement system

Macchina fotografica mobile automatica di colore LED Ring Light Linear Slide Way HD del sistema di misura di visione



ULTRA il sistema di misura della visione di serie è una macchina di misurazione completamente automatica della visione di alta precisione a mensola sviluppata per la misura di GD&T con controllo motorizzato automatico giroscopico. Ha fornito di messa a fuoco automatica, di controllo di accensione automatico e di movimento automatico della configurazione di software e dell'hardware per effettuare rapidamente ed esattamente la misura delle dimensioni lineari e geometriche.

Caratteristiche di prodotto del sistema di misura di visione:
Controllo dei dettagli di qualità
1) base del granito e colonna, stabilità eccellente;
2) la fase di alluminio del lavoro, fa il controllo di moto velocemente che reagisce e flessibile;
3) fase del lavoro con il anti-graffio d'elaborazione di superficie di ossidazione dura;
4) norma con la guida lineare di precisione, la vite stridente della palla ed il servomotore ecc. di CA, assicurare la precisione e la stabilità del sistema di moto;
5) il sistema integrato di controllo, incluso con controllo di moto e tutto il controllo di segnale come l'illuminazione e lettura della scala lineare, assicura che la prestazione della macchina sia estremamente stabile.

Configurazione di rendimento elevato
1) controllo automatico giroscopico di CNC di XYZ e posizionamento accurato;
2) 1 um scala lineare di vetro di alta precisione per assicurare l'accuratezza di misura e di precisione di posizionamento del sistema;
3) macchina fotografica a colori di alta risoluzione di GIGA per soddisfare le esigenze di chiara osservazione e della misura accurata;
4) lo zoom ad alta definizione di clic 6.5x, il raddoppiamento accurato ed uno volte la correzione del pixel hanno avuto bisogno di soltanto;

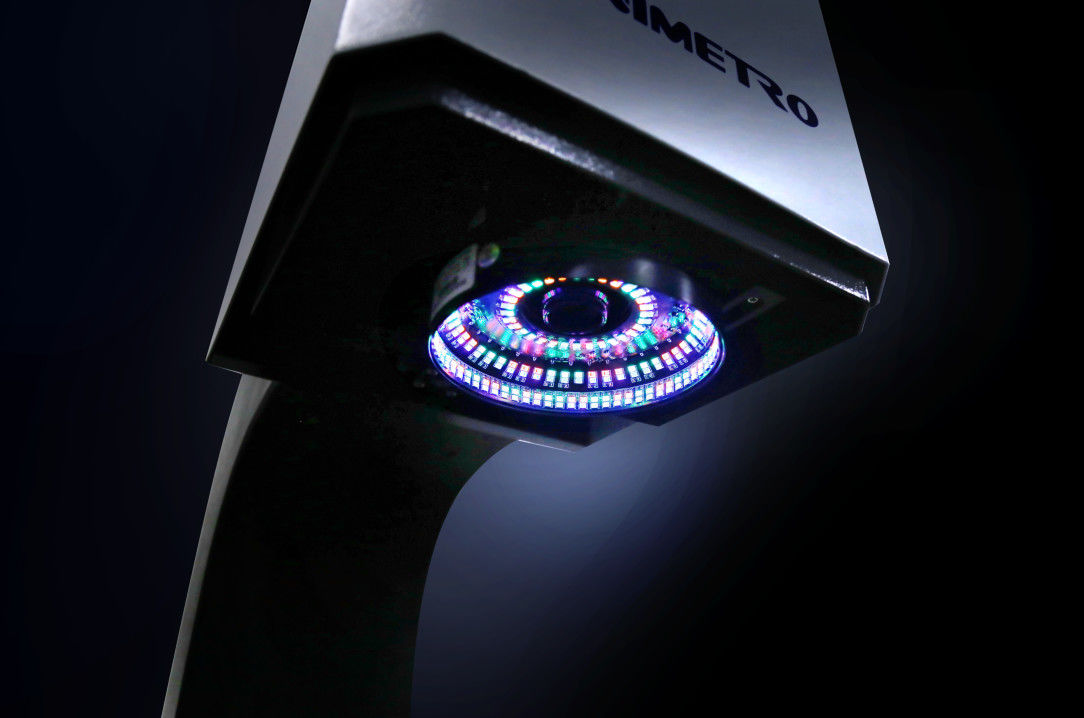

5) con l'illuminazione fredda programmabile di divisione LED dell'anello 8 della superficie 5 e contornare l'illuminazione parallela del LED e l'adeguamento leggero intelligente incorporato, può controllo automatico la luminosità nella divisione 8 e realizza l'adeguamento livellato di luminosità 256 intelligentemente.

Macchina fotografica lineare della guida di scorrimento HD di visione di misura del sistema di colore LED della luce mobile automatica dell'anello 0
Software efficiente di misura
1) con il software di misurazione composito di RationalVue di Esterno-matrice, ULTRA la serie è capace offrire la funzione di misurazione del composto potente 2D/3d;
2) l'interfaccia semplice e facile da capire dell'operazione effettua la misura più semplice ed efficiente;
3) il programma automatico di misura può essere fissato per completare efficientemente e rapidamente la misura in lotti.

Espansibilità flessibile
1) i multi tipi di sensori senza contatto ed il sistema fixturing veloce sono per opzione, che può rispondere all'esigenza di misurazione differente dai clienti differenti

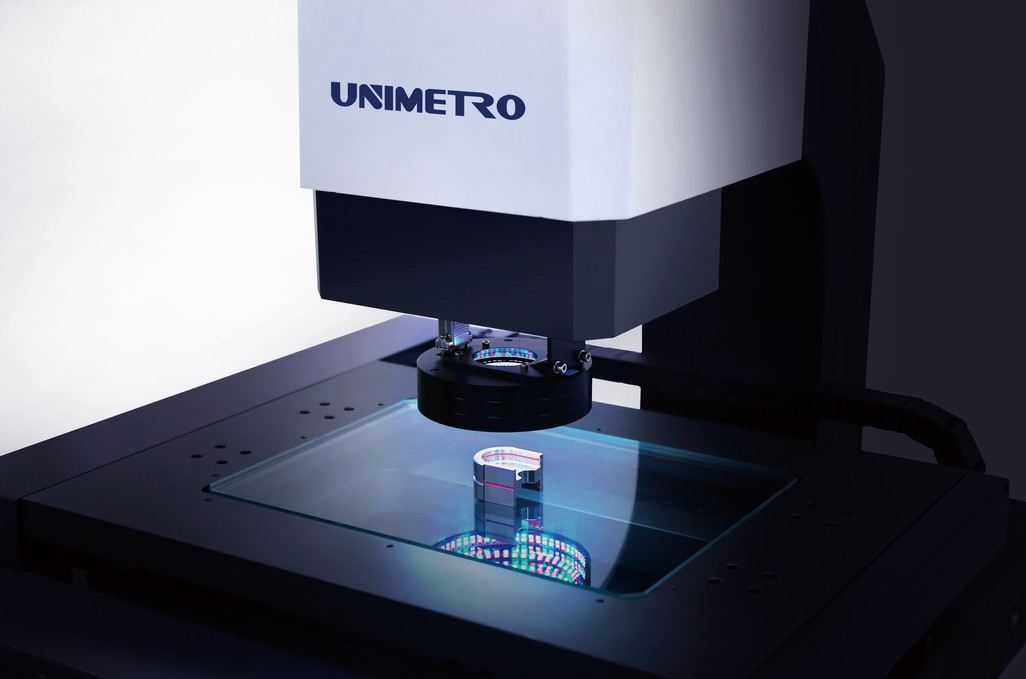

2) la luce dell'anello di colore LED di Mavable è disponibile per ULTRA la serie, che rende la serie più flessibile e potente a differente si separa i generi differenti di materiali o di forme, offre l'applicazione di misurazione più potente.
3) grazie all'espansibilità flessibile ULTRA della serie, è compatibile con la sonda di tocco, sensori di misurazione senza contatto ed il braccio del robot, altamente aumenta l'efficienza di misurazione.

Parametro del prodotto di sistema di misura di visione:

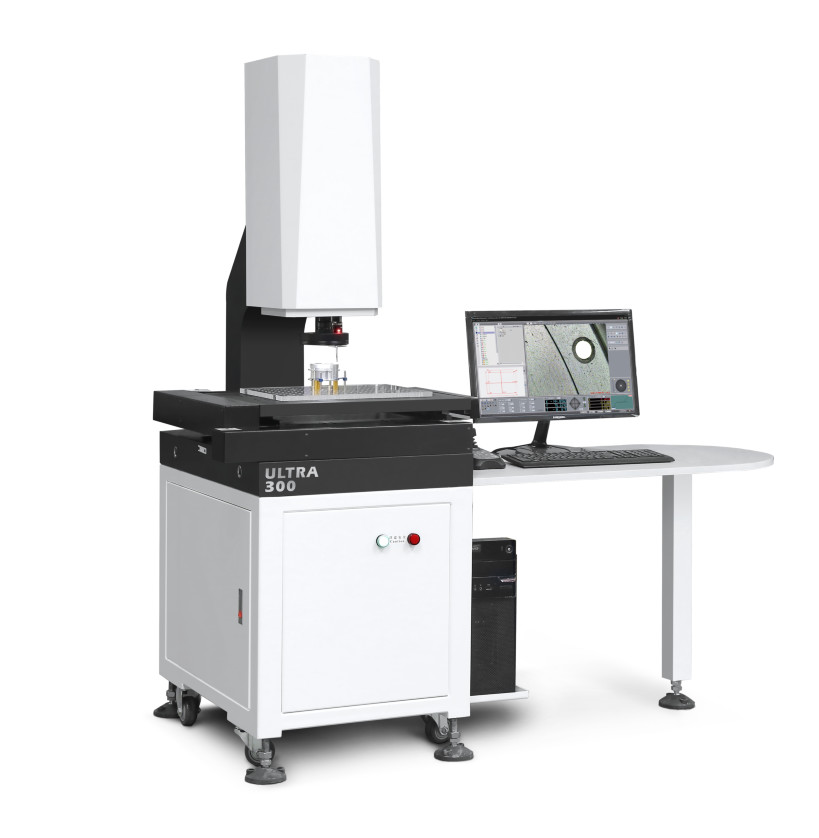

Nome di prodotto ULTRA sistema di misura automatico di visione di serie
Modello ULTRA 300 ULTRA 400 ULTRA 500 ULTRA 600
Viaggio di X/Y-axis 300x200mm 400x300mm 500x400mm 600*500mm
viaggio di Z-asse 200mm (può essere alzato secondo i requisiti dei clienti)
Scala lineare di asse X/Y/Z-3 Risoluzione lineare di vetro della scala: 0.1um
Modo di orientamento Guida lineare di precisione, doppia guida a due piste del cursore.

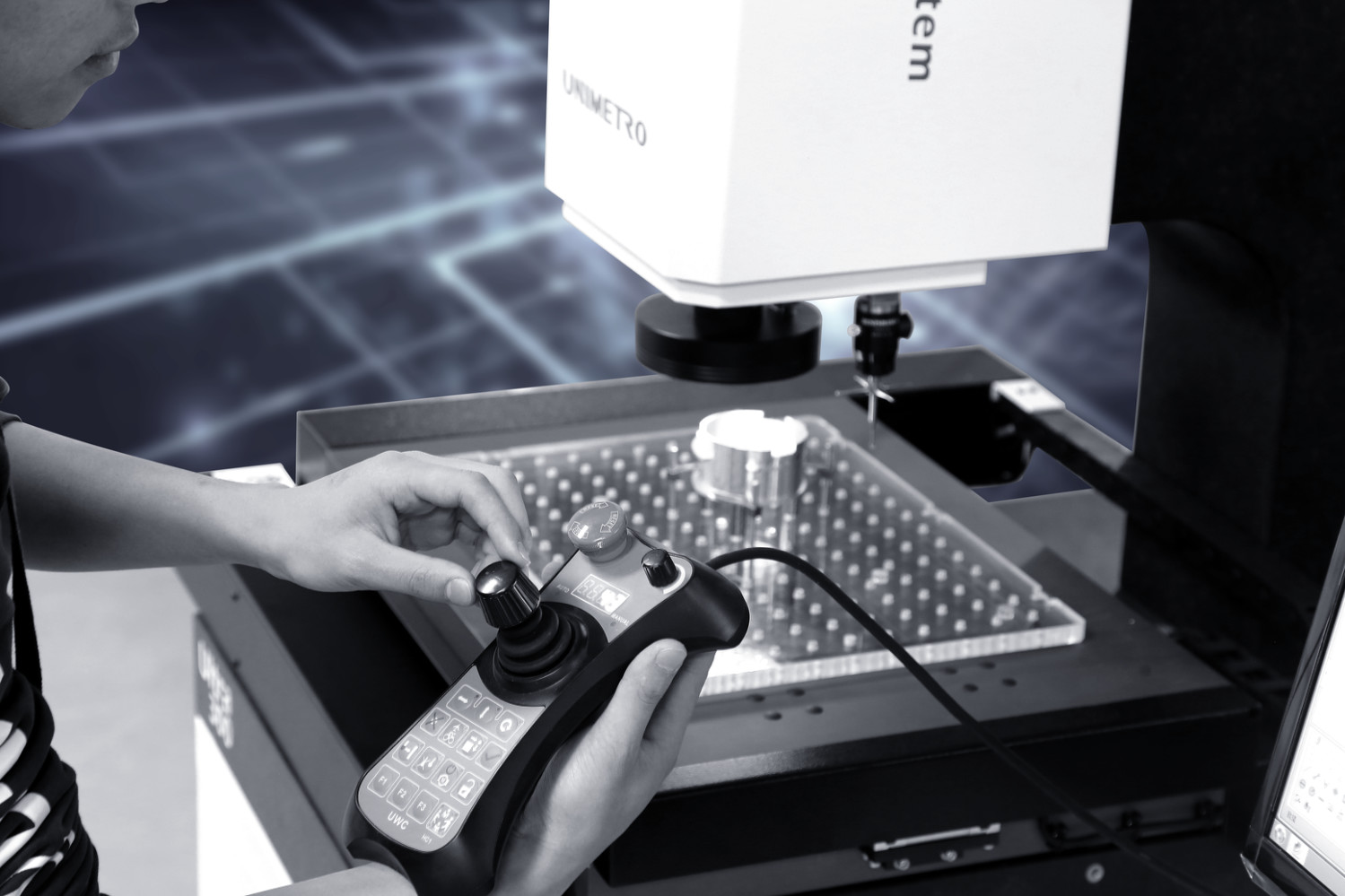

Modo di funzionamento Regolatore della leva di comando, operazione del topo, programma automatico di rilevazione.
Accuratezza XYZ-asse: ≤2.5+L/200um
Ripetibilità ±2.5um

Video

Sistema

CCD Alta definizione 1/3" telecamera CCD di colore
Lente

6.5X continuano lo zoom di clic; Ingrandimento ottico: 0.7X-4.5X;

Video ingrandimento: 26X~172X (21,5" monitor)

Campo di

Vista (millimetri)

(D*H*V)

Ingrandimento 0.7X 1X 2.0X 3.0X 4X 4.5X
1/3" CCD 8.57x6.86x5.14 6.00x4.80x3.60 3.00x2.40x1.80 2.00x1.60x1.20 1.50x1.20x0.90 1.33x1.07x0.80

Illuminazione

Sistema

Contorno Illuminazione parallela di contorno del LED
Superficie 0~255 illuminazione regolabile della superficie di divisione LED dell'anello 8 di Stepless 5
Software di misurazione Software di misurazione completamente automatico di UNIMETRO 2D
Capacità di carico 25Kg
Luogo di lavoro

Temperatura 20℃±2℃, gamma di umidità<2>

Umidità 30~80%, vibrazione<0>

Alimentazione elettrica 220V/50Hz/10A
Ddimension (W*D*H) 1600*780*1700 1750*920*1700mm 1900x1080x1700mm 1050*1280*1700mm
Peso netto 380Kg 450Kg 600Kg 800kg

* la L sta misurando la lunghezza (millimetro), l'accuratezza meccanica dell'Z-asse e l'accuratezza del fuoco è collegata con la superficie del pezzo in lavorazione.
* l'ingrandimento è il valore approssimativo, è collegato con la dimensione del monitor e della risoluzione.
* campo visivo (millimetri) = (diagonal*Horizontal*Vertical)
* l'obiettivo 0.5X o 2X è disponibile facoltativo e realizza l'ingrandimento di immagine: 13X~86X o 52X~344X.



Funzioni del software di sistema di misura di visione:

Archivio introdotto e misura di cad
◉Parti matrice e misurazione di macro
◉Misurazione automatica di altezza e del fuoco
◉La funzione di navigazione aiuta il posizionamento veloce
◉Funzione di misurazione geometrica potente
◉Rapporti multipli di dati e funzione grafica del emissione dei dati


◉Programma applicativo flessibile
◉Creare gli elementi di riferimento
◉Bordo potente che individua funzione
◉Accessori esterni multipli sostenenti
◉Calcolo automatico della tolleranza geometrica degli elementi
◉Produzione complicata di misurazione velocemente e convenientemente


Macchina fotografica lineare della guida di scorrimento HD di visione di misura del sistema di colore LED della luce mobile automatica dell'anello 1





Informazioni di società:

Macchina fotografica lineare della guida di scorrimento HD di visione di misura del sistema di colore LED della luce mobile automatica dell'anello 2



Il nostro vantaggio

esperienza 10Years:
UNIMETRO è il produttore professionista della metrologia con oltre 10 anni di esperienza. Mettiamo a fuoco sull'alto livello di midium della metrologia
prodotti, soluzioni di misurazione di alta precisione completa di offerte per i clienti.

La nostra serie di prodotti:
Eccetto gli strumenti per la misurazione accurata come macchina di misura della visione, coordina la macchina ed il profilo di misura
i proiettori, la nostra linea di produzione sono inoltre compreso le componenti del centro per la metrologia ottica, come VMM i regolatori di un canestro, la lente, il sistema della macchina fotografica, le scale lineari, VMM e CMM dispositivi, sistema di illuminazione ecc…

Servizio di assistenza al cliente:
Abbiamo gruppo degli specialisti nell'industria della metrologia e nella capacità di offerta delle soluzioni di misurazione flessibili ai nostri clienti e
commercianti. La maggior parte dei prodotti di Unimetro sono lo sviluppo indipendente ed il nostro concetto di progettazione è stabile e la modularizzazione, che
minimizzi il servizio di assistenza al cliente. Ciò aiuterà i nostri partner a riuscire i dettagli e le vendite dei prodotti con per minimizzare il costo della manodopera
e costo di formazione del personale.




Fuoco di Unimetro sopra per punto nel processo aziendale compreso la progettazione, la fabbricazione, l'installazione ed il servizio di assistenza al cliente.
Servizio in loco ed orientamento:
* 24 ore online dal telefono, dal email, dal whatsup, dallo skype, da youtube, da facebook… ecc.
* azione del punto, consegna veloce
* servizio post vendita
servizio della garanzia da 1 anno e aggiornamenti software liberi della prova.
Addestramento tecnico per gli ingegneri tecnici.
Soluzioni di prova di corrispondenza Provide.
Attrezzature dell'installazione del sito ed istruzioni di uso.
