    Dettagli:

    Luogo di origine: La Cina
    Marca: UNIMETRO
    Certificazione: CE
    Numero di modello: Extra

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1
    Imballaggi particolari: Cassa di legno
    Tempi di consegna: 7 giorni di lavoro
    Termini di pagamento: T/T
    Capacità di alimentazione: 30 unità al mese
    Contattaci
    Descrizione di prodotto dettagliata
    Materiale della fase del lavoro: Alluminio Controllo di moto: Asse di Z motorizzato con controllo del software/keyboard/MPG
    Risoluzione di misurazione: 0.1um Accuratezza di misurazione: 2.5+L/200
    macchina fotografica: Pixel della macchina fotografica 1.2M di HD distanza di funzionamento: 108mm

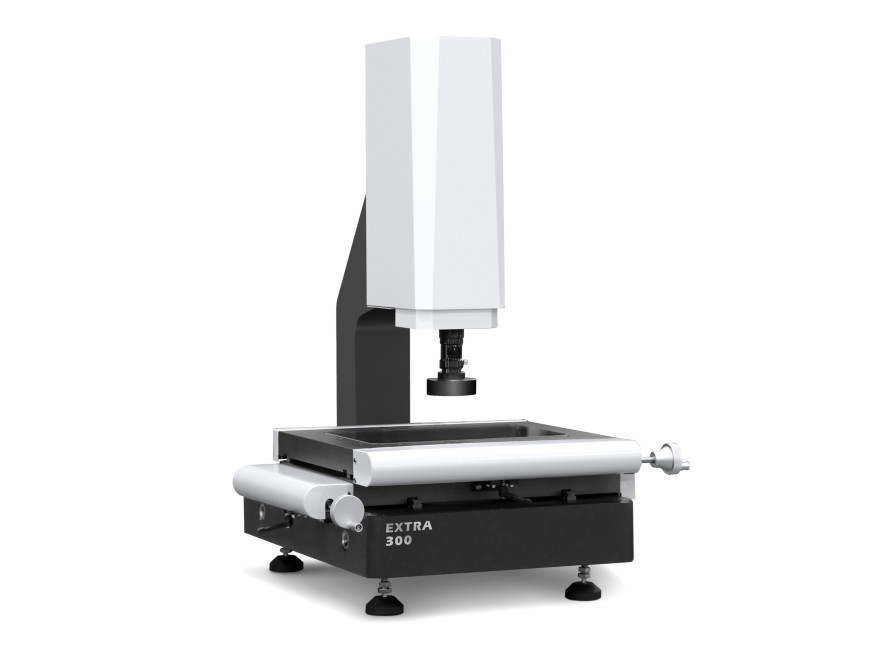

    Macchina manuale EXTRA Semi-automatica di misura di visione





    Descrizione di prodotto



    La macchina Semi-automatica di misura della visione di serie EXTRA fornisce la funzione e l'esperienza utente di misurazione del supplemento ai clienti sopra i prodotti di misurazione della visione normale. Usiamo la progettazione leggera sulla struttura a macchina, rendiamo la struttura più esile, ma teniamo l'alta rigidità e la stabilità, permette che gli utenti ottengano il campo di misura massimo nel più piccolo spazio.



    La serie EXTRA sta usando l'alta precisione che la guida di scorrimento lineare, che è completamente differente dalla guida di scorrimento trasversale usata per l'altro VMM manuale, assicura la trasmissione molto più stabile e più accurata della fase del lavoro, anche svuotante il rischio potenziale della gamma di viaggio di accorciamento che ha costato dalla guida di scorrimento trasversale. Lavorando con il software di misurazione professionale 3D di UNIMETRO, la volontà EXTRA di serie VMM svolge la forte funzione di misurazione 3D, che si trasforma in in uno strumento di misura composito potente 2D/3D con estremamente il prezzo ragionevole.



    Asse visivo automatico semi- del macchina di misura di controllo automatico del fuoco MPG video di misurazione del sistema Z/motorizzato



    Immagini del dettaglio



    Asse visivo automatico semi- del macchina di misura di controllo automatico del fuoco MPG video di misurazione del sistema Z/motorizzato

                                        Asse y dell'ascissa



    Asse visivo automatico semi- del macchina di misura di controllo automatico del fuoco MPG video di misurazione del sistema Z/motorizzato

                               Distanza commovente dell'asse y, di X e la vista superiore



    Asse visivo automatico semi- del macchina di misura di controllo automatico del fuoco MPG video di misurazione del sistema Z/motorizzato

    Macchina fotografica di HD e lente di alta risoluzione

    Con il compbination della macchina fotografica e dell'alta risoluzione del pixel HD di 1.2M

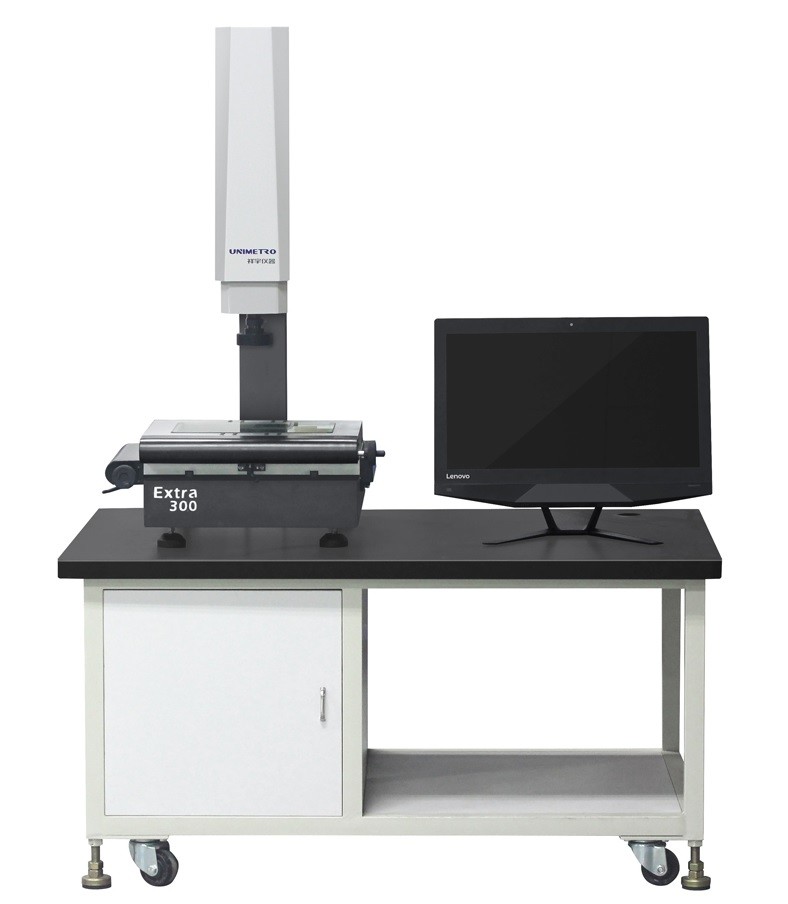

    Applicazione più ampia



    Grazie alla struttura leggera progettano, la macchina EXTRA di misura della visione di serie sta offrendo la gamma molto più ampia dell'applicazione. La serie EXTRA può essere utilizzato in laboratori, le stanze del controllo di qualità, anche centro di R & S che ha realmente spazio di limite come strumento di misura preciso da tavolino. Nel frattempo, l'accuratezza di misurazione eccezionale della serie EXTRA lo rende più adattabile al requisito di misurazione rigoroso. È uno strumento di misura potente per i metalli, l'elettronica, i prodotti 3C, il PWB o le industrie di plastica ecc.



    Asse visivo automatico semi- del macchina di misura di controllo automatico del fuoco MPG video di misurazione del sistema Z/motorizzato







    Specificazione



    Oggetti
    EXTRA200
    EXTRA300
    EXTRA400
    EXTRA500
    Dimensione (millimetro) (L * W * H)
    500*540*930
    600*740*980
    700*840*980
    800*940*980
    Campo di misura (millimetro) (X * Y * Z)
    200*100*150
    300*200*200
    400*300*200
    500*400*200
    Accuratezza di misurazione (µ m)
    2.5+L/100
    2.5+L/100
    2.5+L/100
    3+L/100
    Ripetibilità (µ m)
    2,5
    2,5
    2,5
    3
    Peso (chilogrammi)
    140kg
    190kg
    240kg
    290kg

    Immagine e misurare



    CCD
    Telecamera CCD industriale di colore del grado
    Lente
    Zoom 1-10X dello zoom ammaccato manuale 0.7-4.5X/Auto
    Ingrandimento
    18-195X (per riferimento soltanto. Con la macchina fotografica e la lente differenti l'ingrandimento sarà differente. )
    Campo visivo
    8.1~1.3mm
    Distanza di funzionamento
    108mm
    Risoluzione lineare della scala
    0,5 µ m. (0.1µ m. per opzione)
    Sistema di azionamento
    Il conrol manuale dell'asse y, di X, controllo di CNC del fine-ciclo di asse di Z e AUTU METTONO A FUOCO il funtion disponibile

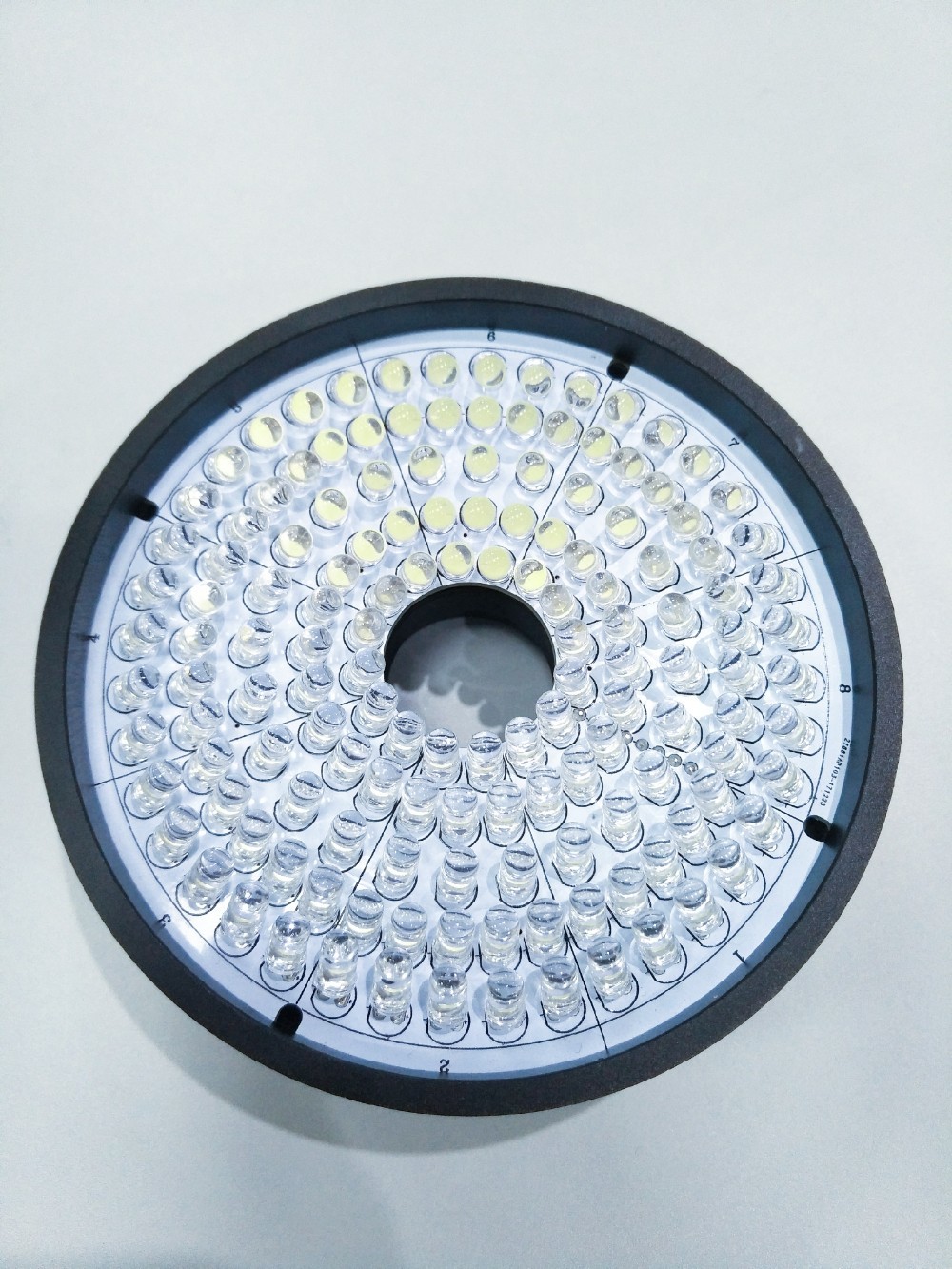

    Illuminazione
    Luce programmabile della superficie dell'anello di 4 sezioni LED, luce parallela di contorno del LED, luce dell'anello di 8 sezioni LED, coassiale, per opzione

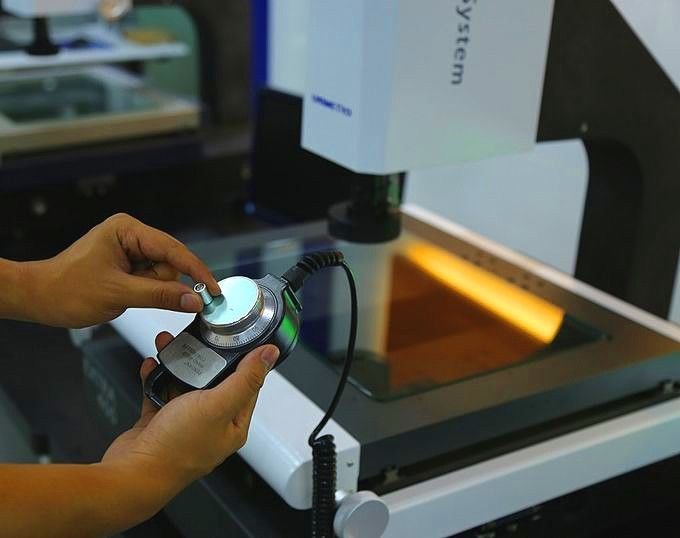

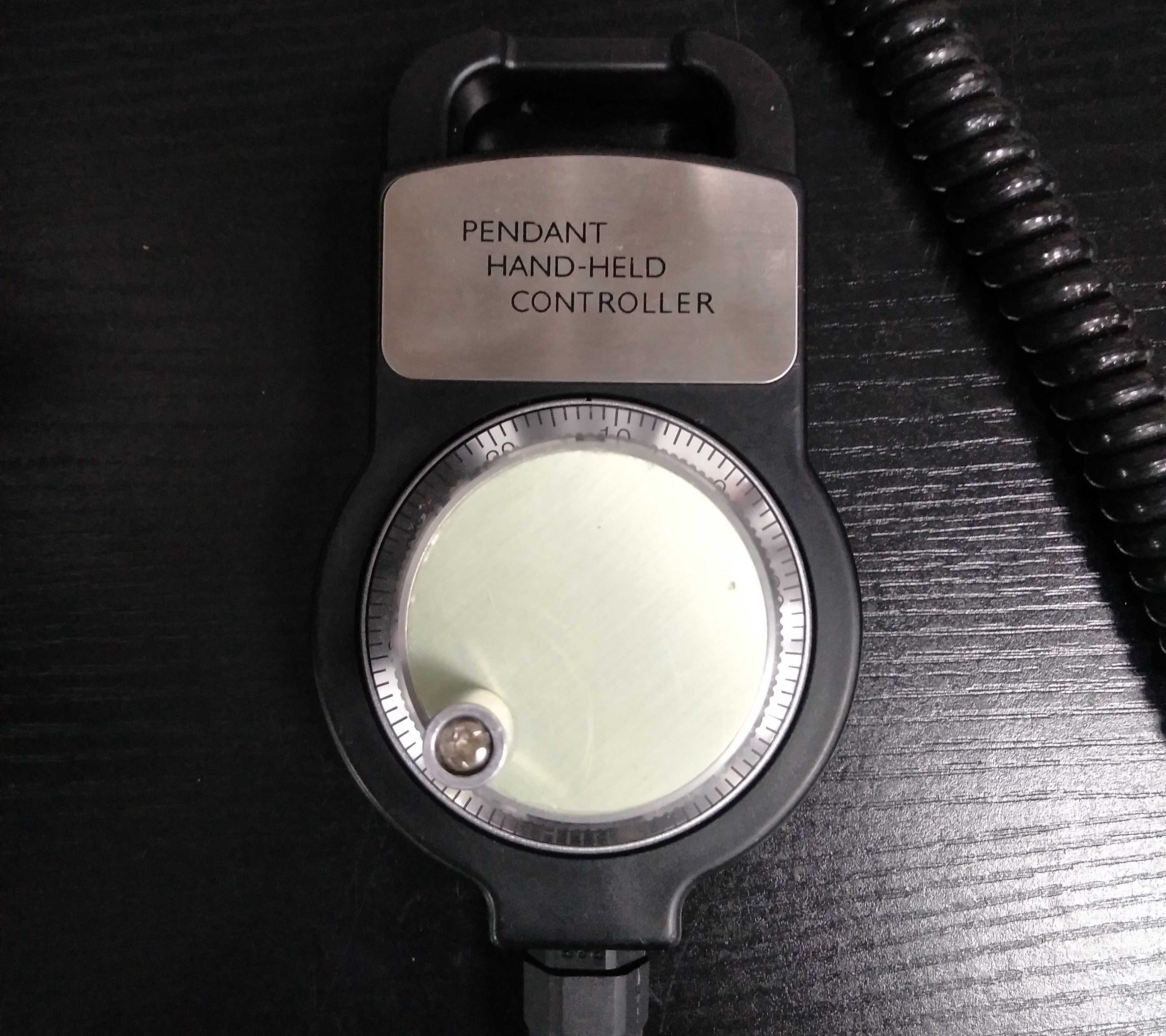

    Controllo di MPG



    Per controllo di moto più preciso durante il processo di messa a fuoco, introduciamo la tecnologia manuale MPG del generatore di impulsi in serie EXTRA. MPG è usato normalmente sulle macchine utensili, che offre um il controllo del movemet del grado. Il controllo di MPG dà la migliore esperienza agli utenti durante il processo di misurazione e di focalizzazione.



    Asse visivo automatico semi- del macchina di misura di controllo automatico del fuoco MPG video di misurazione del sistema Z/motorizzato









    Circa noi



    UNIMETRO vi aiuta a sviluppare il vostro proprio affare!

    UNIMETRO è il produttore professionista della metrologia con in 10 anni di esperienza. Offriamo i prodotti di rendimento elevato con il prezzo ragionevole. Ed i collaboratori professionali dal mercato globale sono sempre benvenuti unirci e UNIMETRO offrirà sempre la migliore introduzione sul mercato ed il supporto tecnico.



    Asse visivo automatico semi- del macchina di misura di controllo automatico del fuoco MPG video di misurazione del sistema Z/motorizzato



    Il nostro servizio

    UNIMETRO sta dedicando per offrire i migliori prodotti della metrologia e la soluzione, inoltre offre il migliore servizio di assistenza al cliente. Il supporto in linea libero, l'aggiornamento di software libero e la reazione veloce dopo del salesservice assicurano la soddisfazione dei nostri clienti e commercianti.

    Mercato globale

    I commercianti o i distributori commerciali dappertutto sono benvenuti ed offriremo il fullsupport in commerciale e phase.UNIMETRO tecnico sta fornendo sempre ai prodotti il migliore rapporto andamento dei prezzi ed il migliore servizio.

    OEM e soluzione di misurazione speciale

    UNIMETRO è disponibile per servizio dell'OEM per i nostri distributori commerciali.
    Grazie al gruppo tecnico professionale di UNIMETRO, siamo inoltre capaci per variamo i generi di soluzione di misurazione speciale o lo sviluppo dei dispositivi, si consulta prego al nostro ingegnere se avete tale genere di requisito
