Dettagli:
Luogo di origine: DONGGUAN,CHINA
Marca: UNIMETRO
Numero di modello: VMM
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: casella in lega di alluminio
Tempi di consegna: 5~10days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100
Contatto
Descrizione di prodotto dettagliata
Nome di prodotto: Corredi fixturing CMM Colore: Oro
Materiale: Alluminio 6061 Dimensione: 114/set
Applicazione: Elettronica, aerospaziale, automobilistico, plastica o assistenza medica, ecc
Evidenziare:

macchina di misurazione di visione

,

sistema di misura di visione

VMM dispositivi della macchina di misura di visione



VMM dispositivi di ispezione dei dispositivi dei dispositivi VMM della macchina di misura di visione



Applicazione





Le serie dei dispositivi di Flexfix sono ampiamente usate dentro variano le industrie quali elettronica, aerospaziali, automobilistiche, di plastica o assistenza medica. Può essere presentato a tutti i dimensioni e modelli di CMM e di VMM. Sono gli strumenti che rendono il vostro processo di misurazione flessibile, ripetibile e standardizzato.



Alluminio 6061 dispositivo materiale di ispezione della macchina di misurazione di visione VMM 0

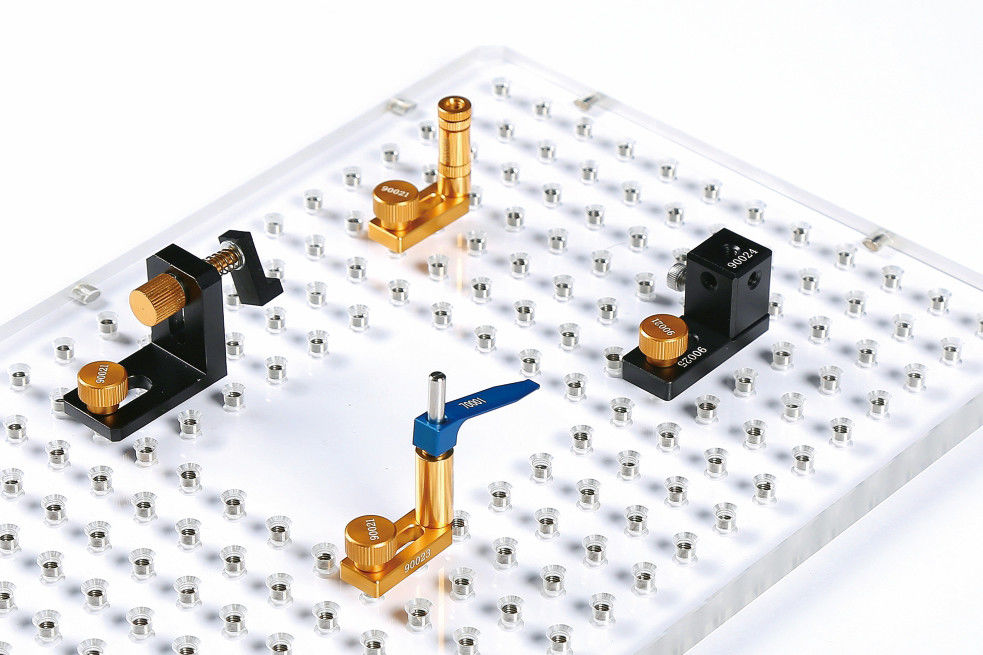

Dispositivi VMM





L'applicazione della macchina di misura della visione sta venendo sempre con varia di differente si separa le forme o i materiali differenti. Alcuni sono anche senza alcun efficace piano di riferimento da situare correttamente sulla fase del lavoro. I dispositivi specifici di sviluppo per ogni componente dovrebbero essere con basso rendimento ed alto costo. Così abbiamo sviluppato il corredo dei dispositivi di serie VMM di Flexfix e le basi di appoggio, per guidare gli utilizzatori che comprimono il tempo ed il costo ma anche capace di raggiungere fixturing veloce ed affidabile durante il processo di misurazione VMM. La serie di Flexfix contribuisce a migliorare la capacità di lavorazione, la riproducibilità e l'accuratezza del processo di ispezione con le messe a punto fixturing rapide e ripetibili.



 Alluminio 6061 dispositivo materiale di ispezione della macchina di misurazione di visione VMM 1

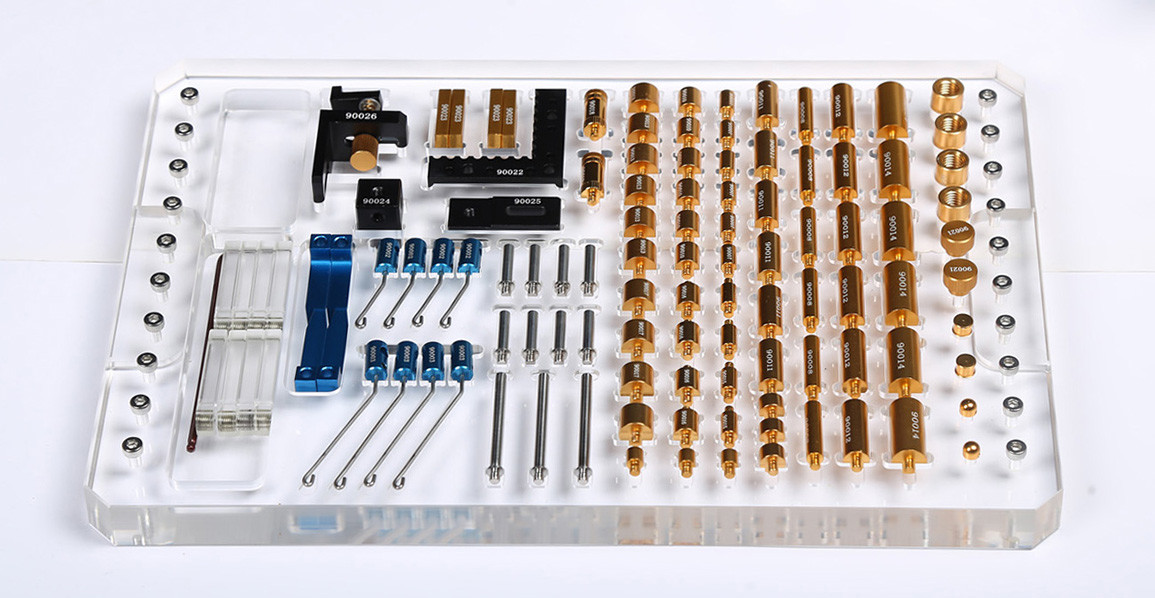

Corredo fixturing VMM





 Alluminio 6061 dispositivo materiale di ispezione della macchina di misurazione di visione VMM 2 Alluminio 6061 dispositivo materiale di ispezione della macchina di misurazione di visione VMM 3



I dispositivi di serie VMM di Flexfix sono progettati come corredo completo delle componenti. Abbiamo studiato la maggior parte dell'applicazione di misurazione VMM dalla nostra esperienza VMM negli utenti ed abbiamo preso il riferimento ai tipi differenti di parti, per sviluppare le componenti del corredo dei dispositivi. Il corredo sta includendo l'appoggio, la pressatura e la tenuta delle componenti, che permettono che l'utente non diriga fixturing facilmente ed utensili speciali come richiesto. Indipendentemente dalle forme o dai materiali, l'utente può trovare facilmente la soluzione fixturing durante il processo di misurazione.

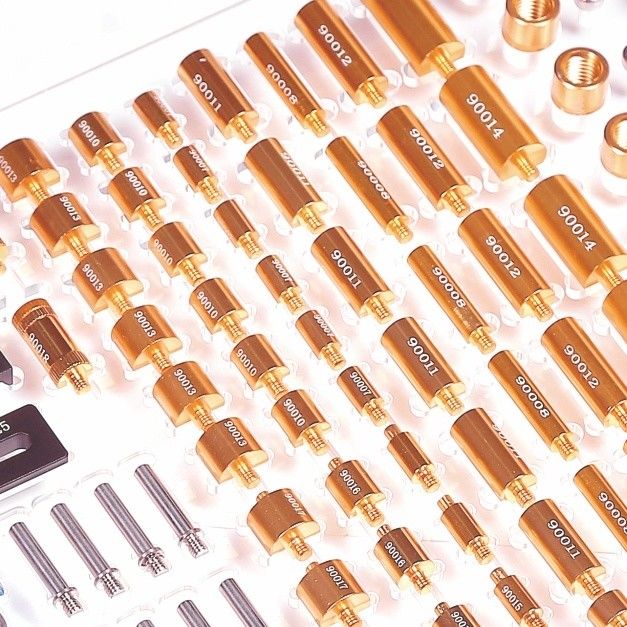

Componenti dei corredi dei dispositivi





Tutte le componenti sono fatte tramite il processo di fabbricazione di precisione e con anodizzi il rivestimento. Ogni parte è con codifica di segno del laser, così tutta la combinazione delle componenti può essere ripetibile per le ispezioni successive. Quali aiuti per eliminare la variazione delle parti o degli operatori differenti e di aumento l'accuratezza e della ripetibilità di misurazione.



Alluminio 6061 dispositivo materiale di ispezione della macchina di misurazione di visione VMM 4 Alluminio 6061 dispositivo materiale di ispezione della macchina di misurazione di visione VMM 5

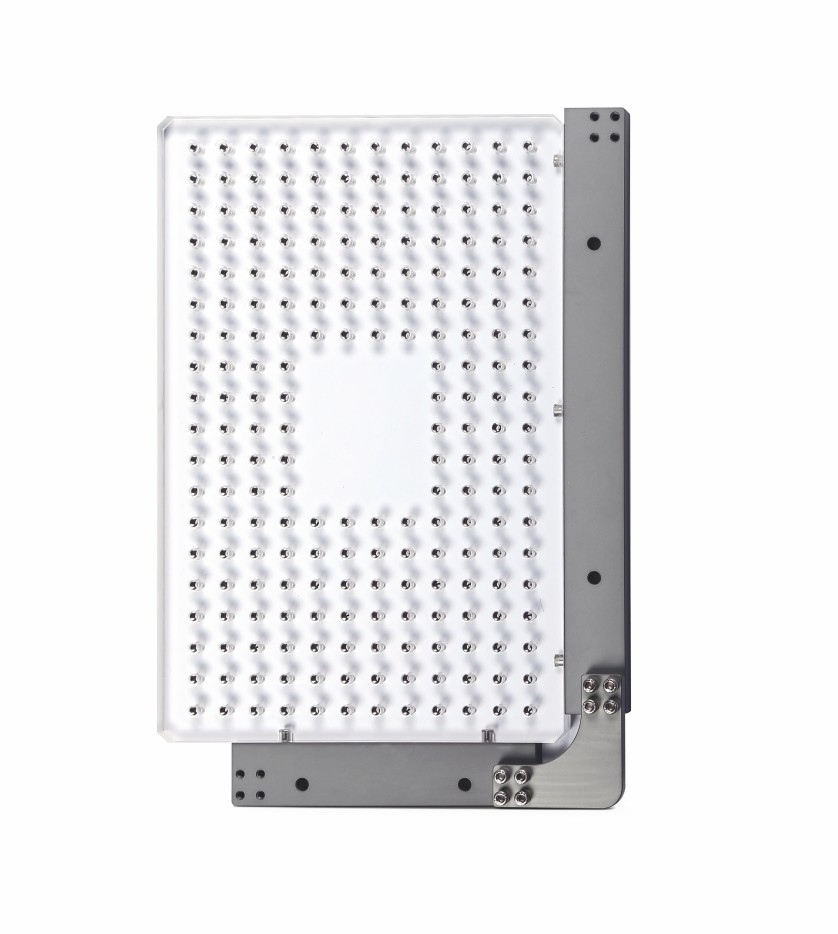

Basi di appoggio





Per VMM i bisogni di misurazione contorni l'applicazione di misurazione nella maggior parte delle circostanze, noi creano la base di appoggio dei dispositivi VMM con l'alto materiale dell'acrilico di planarità e di trasmissione, che assicurare il percorso leggero diritto dalla luce di contorno, tenente l'accuratezza di misurazione originale della macchina.

Le filettature del metallo M4 sono montate dentro la base di appoggio, le componenti possono essere saldamente fisse ed altamente aumentare il ciclo di vita della base di appoggio.



Inoltre una L il tipo angolo veloce magnetico del montaggio è offerta, l'utente deve soltanto mettere e misurare, che in gran parte aumentano l'efficienza di misurazione.



Alluminio 6061 dispositivo materiale di ispezione della macchina di misurazione di visione VMM 6

Dimensioni dei piatti:

300*200mm, fili M4

400*300mm, fili M4

300*300mm, fili M4

400*400mm, fili M4

Dimensioni su misura











Elenco componenti





Oggetto
Segno
Qty.
Morsetto di Tenshion
90001
4
Breve morsetto di tenshion del cavo
90002
4
Morsetto lungo di tenshion del cavo
90003
4
Breve supporto del morsetto di tensione
90004
8
Supporto lungo del morsetto di tensione
90005
3
contrappeso di 6*5mm
90006
3
contrappeso di 6*10mm
90007
6
contrappeso di 6*25mm
90008
6
contrappeso di 9*5mm
90009
3
contrappeso di 9*10mm
90010
6
contrappeso di 9*20mm
90011
6
contrappeso di 9*25mm
90012
6
contrappeso di 12*10mm
90013
6
contrappeso di 12*25mm
90014
6
contrappeso piano di 6*10mm
90015
4
contrappeso piano di 9*10mm
90016
4
contrappeso piano di 12*10mm
90017
4
contrappeso regolabile di 9mm
90018
2
tipo contrappeso della palla di 6mm
90019
2
Multi adattatore di direzione
90020
2
Vite del sopport di tensione
90021
2
L blocco
90022
1
Scorrevole regolabile
90023
4
Blocchetto di commutazione di direzione
90024
1
Base del blocchetto di commutazione di direzione
90025
1
Sopport di tensione
90026
1
M4 all'adattatore M8
90027
4
Scorrevole regolabile trasparente
90028
8
Cacciavite M3
90029
1
Piatto di imballaggio delle componenti


M4*10 viti (20 pc)


Valigia d'imballaggio











Circa noi





UNIMETRO vi aiuta a sviluppare il vostro proprio affare!



UNIMETRO è il produttore professionista della metrologia con oltre 10 anni di esperienza. Offriamo i prodotti di rendimento elevato con il prezzo ragionevole. Ed i collaboratori professionali dal mercato globale sono sempre benvenuti unirci e UNIMETRO offrirà sempre la migliore introduzione sul mercato ed il supporto tecnico.



Alluminio 6061 dispositivo materiale di ispezione della macchina di misurazione di visione VMM 7



Il nostro servizio



UNIMETRO sta dedicando per offrire i migliori prodotti e soluzione della metrologia,
inoltre offra il migliore servizio di assistenza al cliente.
Supporto in linea libero, aggiornamento di software libero e reazione veloce dopo delle vendite
il servizio assicura la soddisfazione dei nostri clienti e commercianti.



Mercato globale



I commercianti o i distributori commerciali dappertutto sono benvenuti ed offriremo in pieno
supporto nella fase commerciale e tecnica.
UNIMETRO sta fornendo sempre ai prodotti il migliore andamento dei prezzi
rapporto ed il migliore servizio.



OEM e soluzione di misurazione speciale



UNIMETRO è disponibile per servizio dell'OEM per i nostri distributori commerciali.
Grazie al gruppo tecnico professionale di UNIMETRO, siamo inoltre capaci
per varia i generi di sviluppo di misurazione speciale dei dispositivi o della soluzione, per favore
consulti al nostro ingegnere se avete tale genere di requisito.
