Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric

Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric

  • Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric
  • Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric
  • Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric
  • Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric
  • Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric
  • Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric
Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric
Dettagli:
Luogo di origine: Dongguan
Marca: UNIMETRO
Numero di modello: OMQ100
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: Discussible
Termini di pagamento: T/T
Contatto
Descrizione di prodotto dettagliata
campo mobile di Z-asse: 45 mm gamma: 83*55mm
Dimensioni esterne: 500*380*750mm Peso: 28 KG
cuscinetto: 3 Ingrandimento: 0.088X
Accuratezza: ± (3+L/50) Visualizzatore minimo: 0.0001mm
distanza di funzionamento di Z-asse: 120mm Sensore di immagine: macchina fotografica di industriale di 6 megapixel
Evidenziare:

macchina di misurazione di visione

,

sistema di misura di visione



Strumento di misura del Un-bottone di serie OMQ100

Fabbrica di misurazione facile di alta qualità della macchina di misurazione di visione dello strumento di misura del Un-bottone






Profilo del prodotto

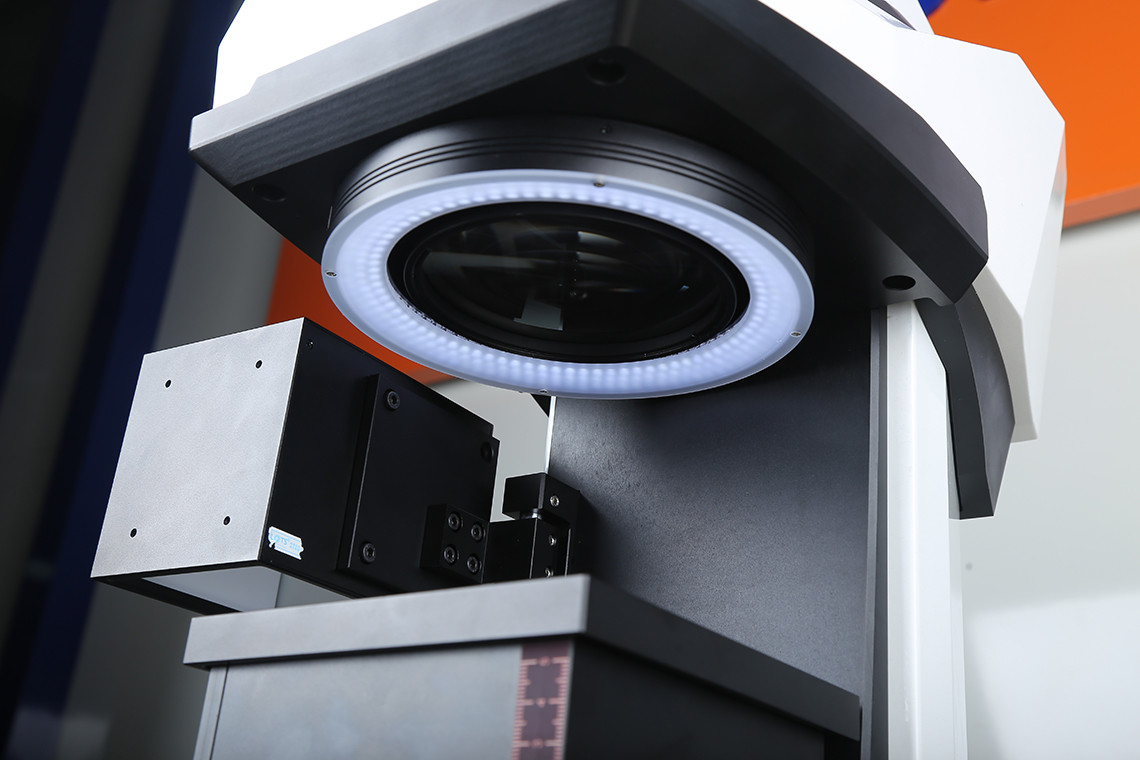

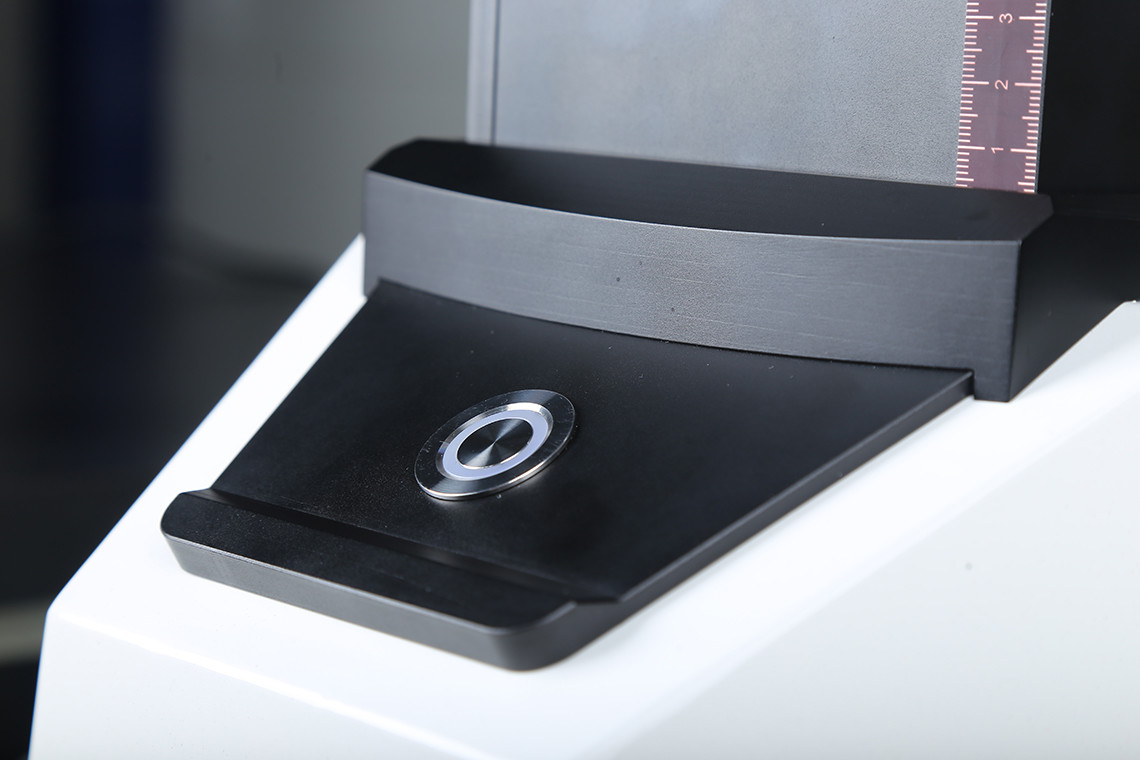

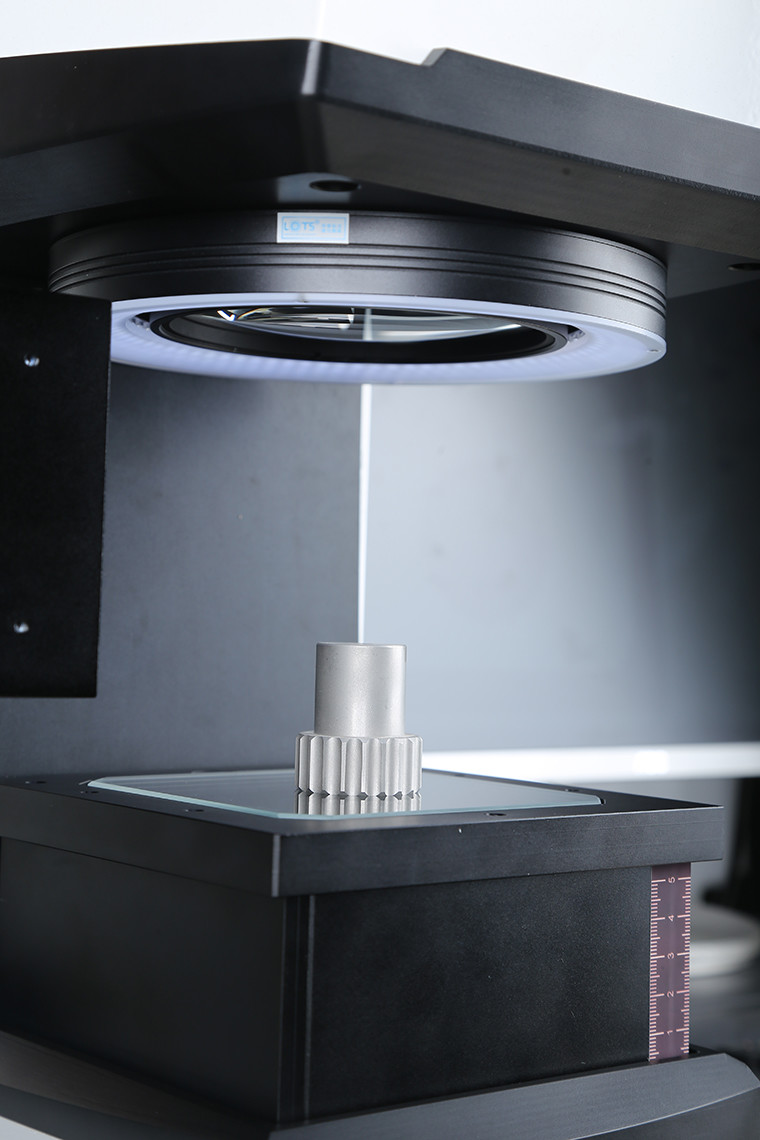

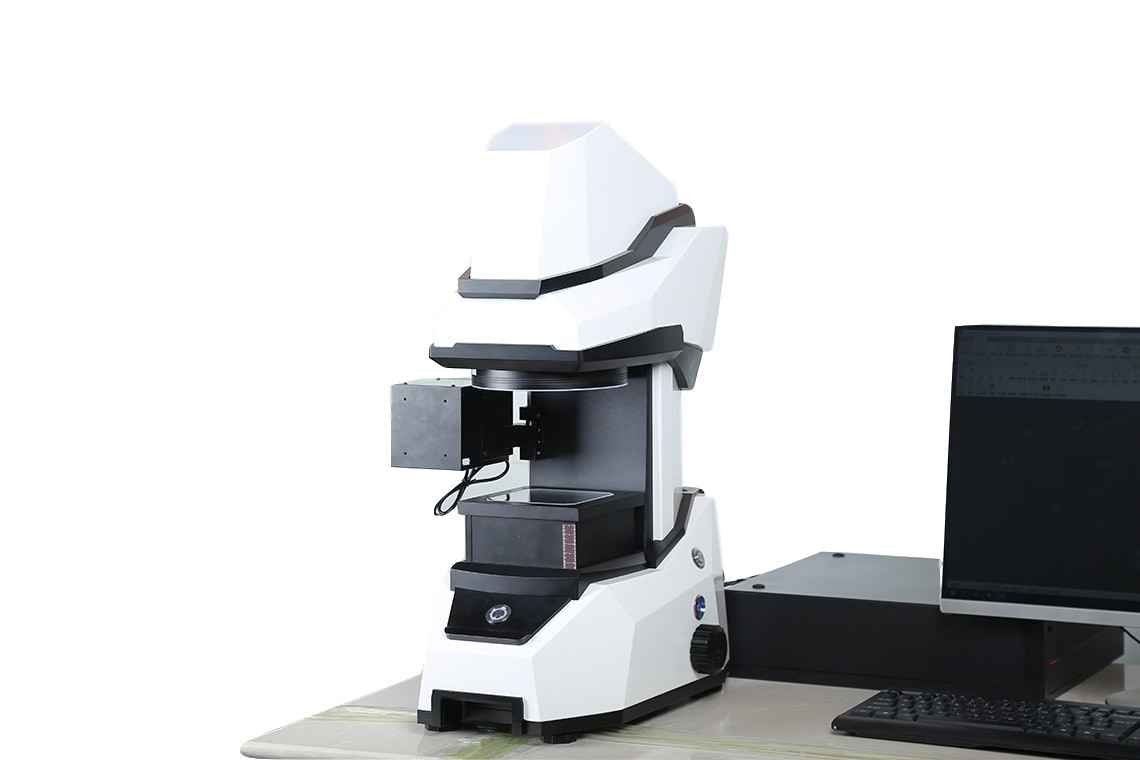

Strumento di misura del un-bottone di serie OMQ100 con la doppia lente ottica ad alta definizione telecentric, combinata con l'algoritmo di alta precisione di analisi dell'immagine ed integrata nel principio di misura dell'istantaneo del un-bottone. Lo strumento può individuare automaticamente l'oggetto di misurazione, abbina il modello, la valutazione della misura e la generazione di reports secondo la forma del pezzo in lavorazione. Deve soltanto toccare la chiave di inizio per realizzare la misura veloce ed accurata del un-bottone.



Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 0 Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 1


Vantaggi del prodotto

Gli strumenti di misura tradizionali, quali i proiettori, gli strumenti di misura di immagine, i microscopi dello strumento, i profilatori, i calibri a corsoi, i micrometri, ecc., stanno affrontando molti problemi nella misura, come il posizionamento che richiede tempo degli oggetti di misurazione, origine che posiziona, molto tempo dell'operazione in lotti, ispettori differenti conducono i risultati differenti di misura, la gestione complicata di statistiche di dati, ecc.

La serie OMQ100 di strumenti di misura del un-bottone risolverà i problemi difficili degli strumenti di misura tradizionali nella rilevazione. I loro vantaggi sono come segue:


Corrispondenza automatica del
La stessa categoria di prodotti è programmata una volta, sarà immagazzinata permanentemente ed automaticamente è abbinata quando misura.
Misura automatica del ●
Può cooperare con il braccio del manipolatore per realizzare la misura automatica.
Calibratura semplice del
Soltanto una chiave funzionale di calibratura è necessaria assicurare l'accuratezza di misura tramite la calibratura omnidirezionale e a tutto campo di multi-angolo.
di facile impiego
Progettazione di software umanizzata ed intelligente, senza troppa operazione di utente, facile da imparare, di facile impiego, di facile impiego;
Funzione di misurazione del ●
Misura bidimensionale di punto, della linea, del cerchio, dell'arco, dell'angolo, della distanza fra punto e la linea, della distanza fra la linea ed il cerchio, ecc.
Automatico-risparmio di dati del
I risultati della misura sono conservati automaticamente al computer, compreso la data della misura, del numero di lotto dei prodotti e di altre informazioni.
Esame di contorno del
Contorno di ricerca rapidamente ed archivio dell'esportazione DXF.





Software di misura



Interfaccia di software



Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 2



                                                       Interfaccia della conduttura del software





Modo di misura

Il modo di misura è diviso nella singola misura del pezzo in lavorazione e nella misura del multi-pezzo in lavorazione, che possono cercare automaticamente il modello di misura dell'insieme con una chiave e rapidamente ed esattamente misurano il lotto.


Campi di applicazione



Lo strumento di misura del un-bottone di serie OMQ100 può essere utilizzato in macchinario, nell'elettronica, in muffa, nello stampaggio ad iniezione, nell'hardware, in gomma, in apparecchi elettrici a bassa tensione, nei materiali magnetici, nella precisione che timbrano, in connettori, in connettori, nei terminali, nei telefoni cellulari, in elettrodomestici, nei circuiti stampato, negli apparecchi medici, in orologi, in coltelli ed in altri campi.


Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 3  Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 4
                                       Hardware mobile di vetro 3C

Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 5  Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 6
                                          Chiodo medico dell'osso dell'ingranaggio

Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 7  Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 8
                            Etichetta elettronica e della primavera dell'anello sigillante RFID

Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 9 Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 10 Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 11 Una macchina di misurazione di visione del bottone con la doppia lente ottica ad alta definizione di Telecentric 12



Specifiche

Modello
OMQ100M
OMQ100C
OMQ100D
campo mobile di Z-asse (millimetri)
45
60
Gamma (millimetro)
83×55
83×63
83×63/40×30
Dimensioni esterne (millimetri)
500×380×750
Peso (chilogrammo)
28
30
Sopportare (chilogrammi)
3

Sensore di immagine

macchina fotografica di industriale di 6 megapixel

macchina fotografica di industriale di 12 megapixel
0.088X: macchina fotografica di industriale di 12 megapixel
0.176X: macchina fotografica di industriale di 12 megapixel
Obiettivo
Doppia lente ottica telecentric
lente ottica telecentric del doppio di Doppio rate
Ingrandimento
0.088X
0.088X+0.176X
Accuratezza (μm)
± (3+L/50)
± (2.5+L/50)
0.088X: ± (2.5+L/50)
0.176X: ± (1.5+L/50)
Visualizzatore minimo (millimetro)
0,0001
distanza di funzionamento di Z-asse (millimetri)
120

sorgente luminosa
sorgente luminosa programmabile 200-level.
201 - Luce di contorno: sorgente luminosa parallela telecentric.
Luce di superficie: luce coassiale di sorgente luminosa dell'anello (facoltativo, esterno)
Elaborazione di immagini
IVT-VISIONE-OneKey
Software
Temperatura: Umidità 22℃±2℃: 30~80%
Ambiente di lavoro
Vibrazione:<0>
Alimentazione elettrica
220V/50Hz



Dettagli di selezione:
Corrispondenza facoltativa del ● OMQ100M:

12 milione macchine fotografiche industriali (gamma: 83 x 63), 20 milione macchine fotografiche industriali (gamma: 100)

Corrispondenza facoltativa di OMQ100C: 20 milione macchine fotografiche industriali (gamma: 100)

Corrispondenza facoltativa di OMQ100D-0.088X: 20 milione macchine fotografiche industriali (gamma: 100)
Una selezione del ● di 20 milione macchine fotografiche industriali (gamma: 100): (+3+L/50)
Il blocchetto standard del ● è utilizzato come il prodotto nell'ambito della prova.
