Macchina ottica manuale di misura per la 2D misura
Dettagli:
Luogo di origine: La CINA
Marca: UNIMETRO
Certificazione: CE,ISO
Numero di modello: Di base
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: caso di legno
Tempi di consegna: 5~15days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 40
Contatto
Descrizione di prodotto dettagliata
Dimensione: 600*740*980mm Campo di misura: 300*200*200mm
Accuratezza di misurazione: 2.5+L/100um Ripetibilità: 2.5um
Peso: 190KG Risoluzione lineare della scala: 0.5um (0.1um per opzione)
Evidenziare:

Macchina ottica manuale di misura

,

Macchina ottica di misura di risoluzione 0.5um della scala

Video macchina di misurazione manuale dello strumento ottico per la 2d misura



Describtion



La macchina di misura della visione è uno strumento utilizzato per la dimensione fisica accurata che misura, accuratezza fino al livello del micron, che è uno strumento di misura ottico facendo uso della macchina fotografica per catturare l'immagine del pezzo da lavorare, analizza il pixel di immagine e calcola la 2D dimensione con il software di misurazione.


◉La macchina di misura della visione di serie di BASIC è progettata e sviluppata da UNIMETRO, che è un modello popolare misura per la maggior parte dell'applicazione di misurazione e degli utilizzatori finali di 2D dimensione accurata dalle industrie differenti, come muffa, elettronica, semiconduttore, l'iniezione di plastica, i prodotti 3C, l'assistenza medica, l'aviazione… ecc. È uno strumento importante utilizzato nel vostro processo di controllo di qualità di prodotti, assicurando la vostra accuratezza di dimensione dei prodotti, rende i vostri prodotti più competitivi.
◉La serie VMM di BASIC è il modello più comune per la maggior parte delle fabbriche che fabbricano le parti accurate. Misura per i campioni della piccola quantità che misurano l'applicazione. il controllo di manuale di 3 assi, con software facile da usare, permette che l'operatore diriga facendo uso della macchina nel periodo ridotto stesso.


◉Facendo uso del granito di stabilità e di alta precisione come la base e colonna della macchina, con 3 il sensore lineare ad alta definizione di asse 0.0005mm
----Assicuri il rendimento elevato e l'accuratezza di ogni macchina.
◉Facendo uso della guida di scorrimento lineare di HIWIN e della ferrovia di guida lineare di alta precisione, con la fase di alluminio del lavoro e l'elaborazione d'anodizzazione dura della superficie.
---- Assicura l'alto uso del ciclo di lunga vita e della prestazione dinamica della macchina.
◉Facendo uso di un gruppo di regolazione integrato del centro che è sviluppato da UNIMETRO, per le scale lineari, il controllo leggero ed il trasferimento del segnale della sonda di tocco.
---- Assicuri i collegamenti e la manutenzione facili. Altamente aumenti la stabilità della macchina.
◉La luce programmabile di contorno LED con il percorso leggero parallelo, evita la deformazione dell'immagine.
---- Assicura il measuringaccuracy.
◉Con la luce dell'anello di controllo LED del software di 8 sezioni, l'angolo illuminantesi e la luminosità multipli di offerta.
---- Misura per le parti forma e materiali withdifferent.
◉I parametri d'accensione possono essere record nel programma di misurazione della parte, utenti non devono regolare durante il processo di misurazione.
----Amichevole e convenintly uso.



Campo di applicazione



Industria della muffa

Fabbricazione dell'automobile

Industria medica

Fabbricazione meccanica

industria digitale 3C

Produzione del PWB

Ecc.

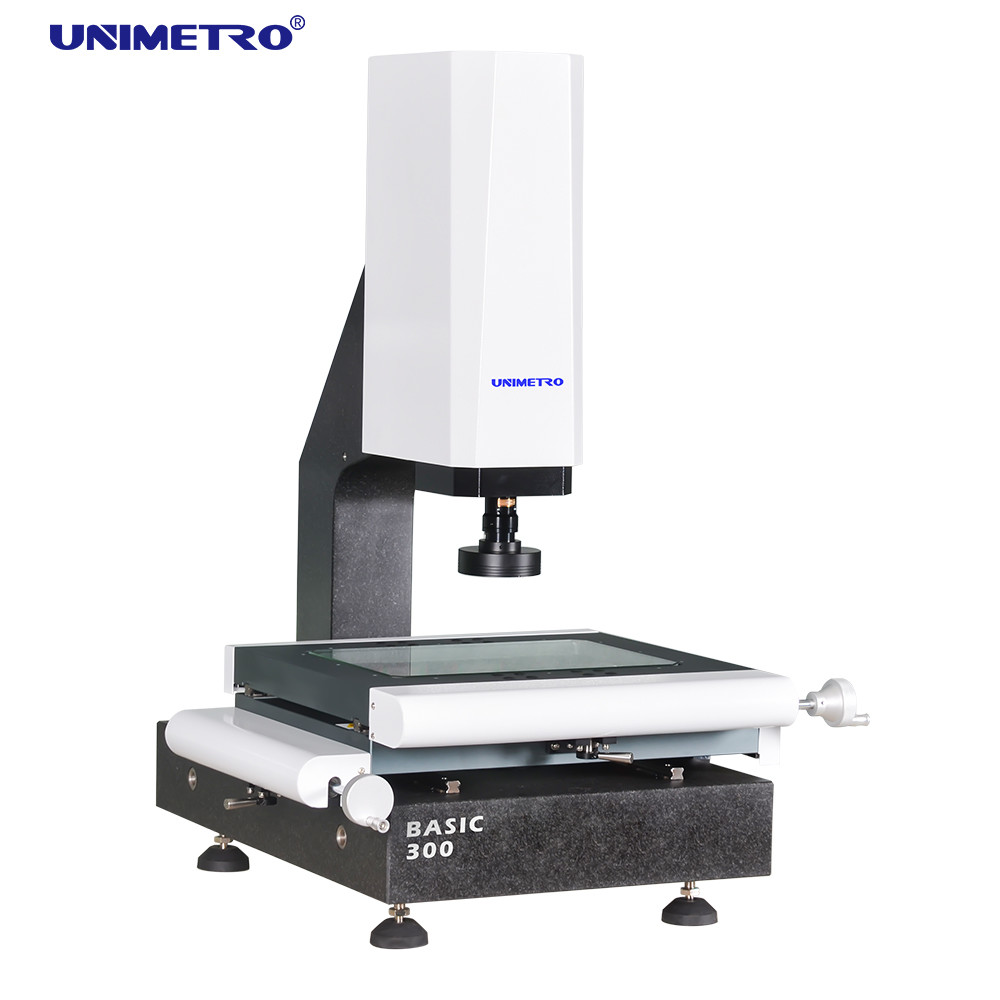

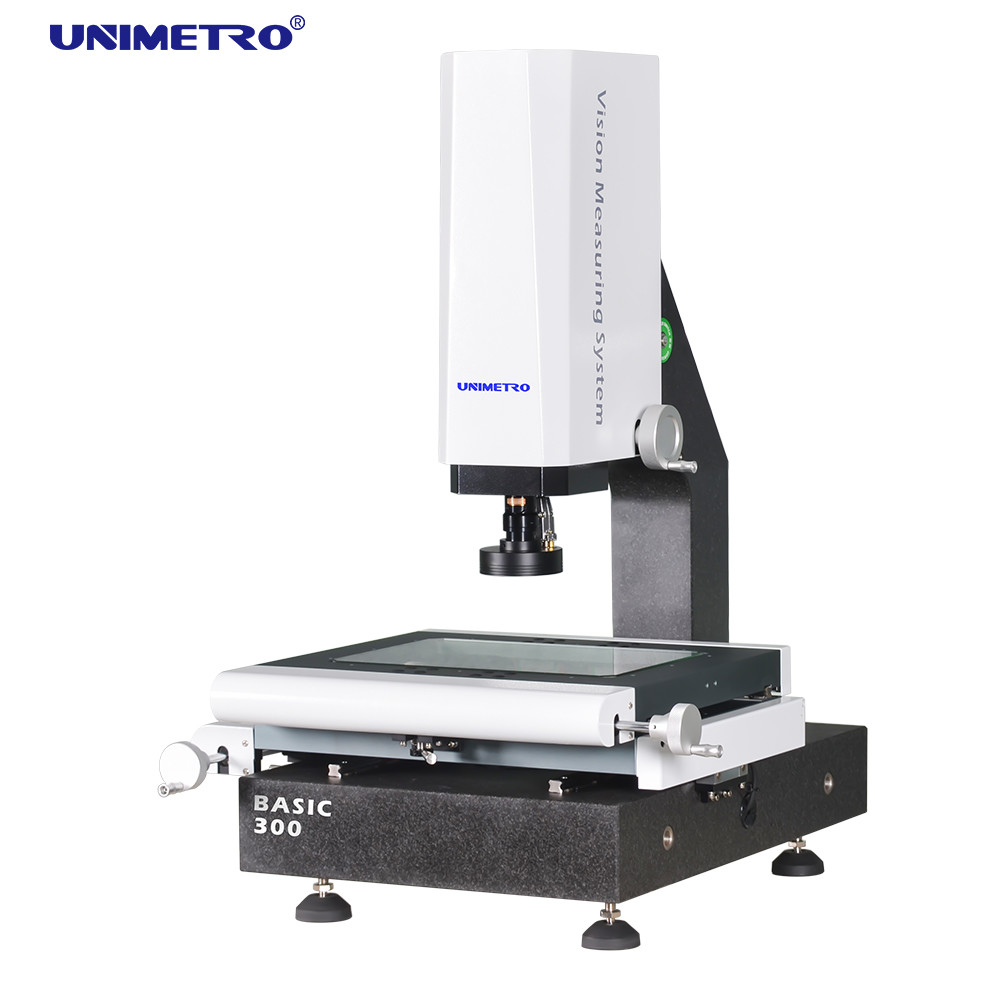

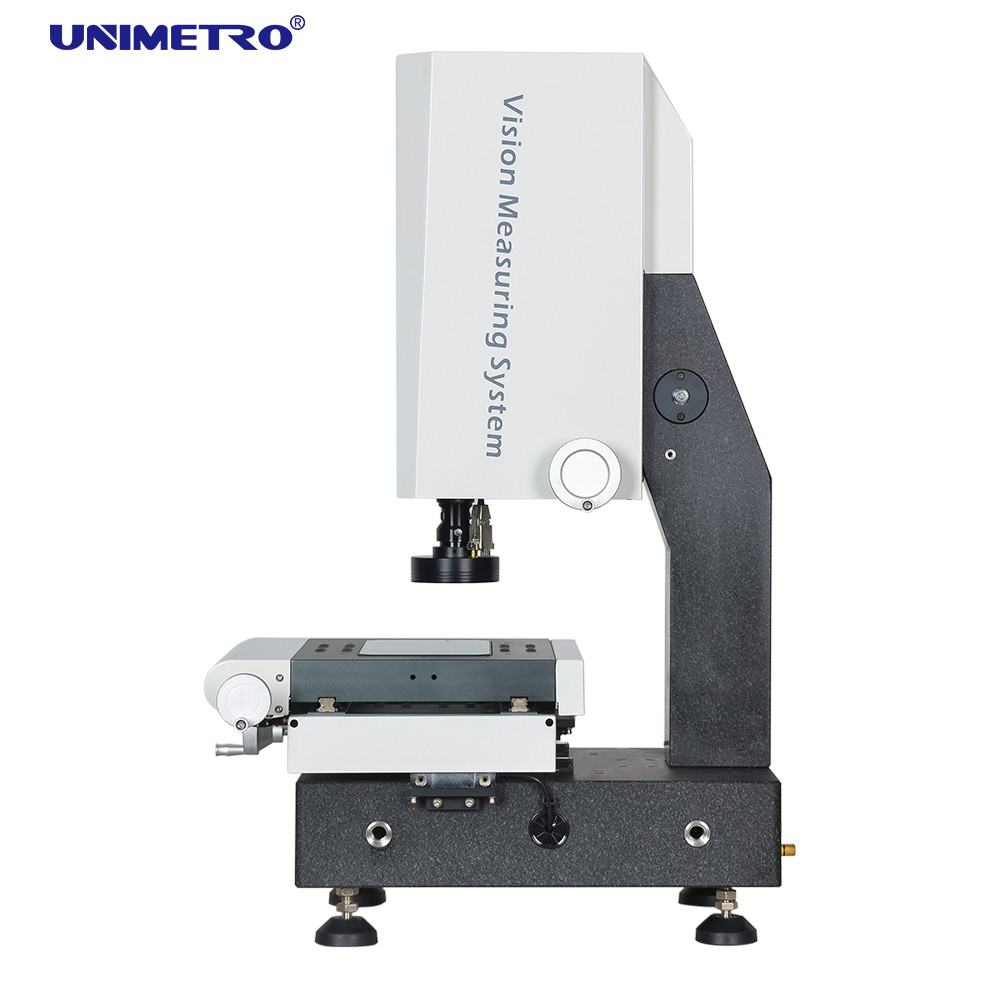

Macchina ottica manuale di misura per la 2D misura 0   Macchina ottica manuale di misura per la 2D misura 1   Macchina ottica manuale di misura per la 2D misura 2



Configurazione di hardware



Guida di scorrimento lineare di HIWIN



◆Fase di alluminio del lavoro ed anodizzazione dura



◆Gruppo di regolazione integrato del centro



◆3 scale lineari di risoluzione di asse 0.5um

◆Multi gruppo leggero parallelo di funzione LED



◆Telecamera CCD di alta risoluzione del grado industriale

◆zoom ammaccato manuale 0.7-4.5X con alta ripetibilità

◆Accessori esterni multipli sostenenti

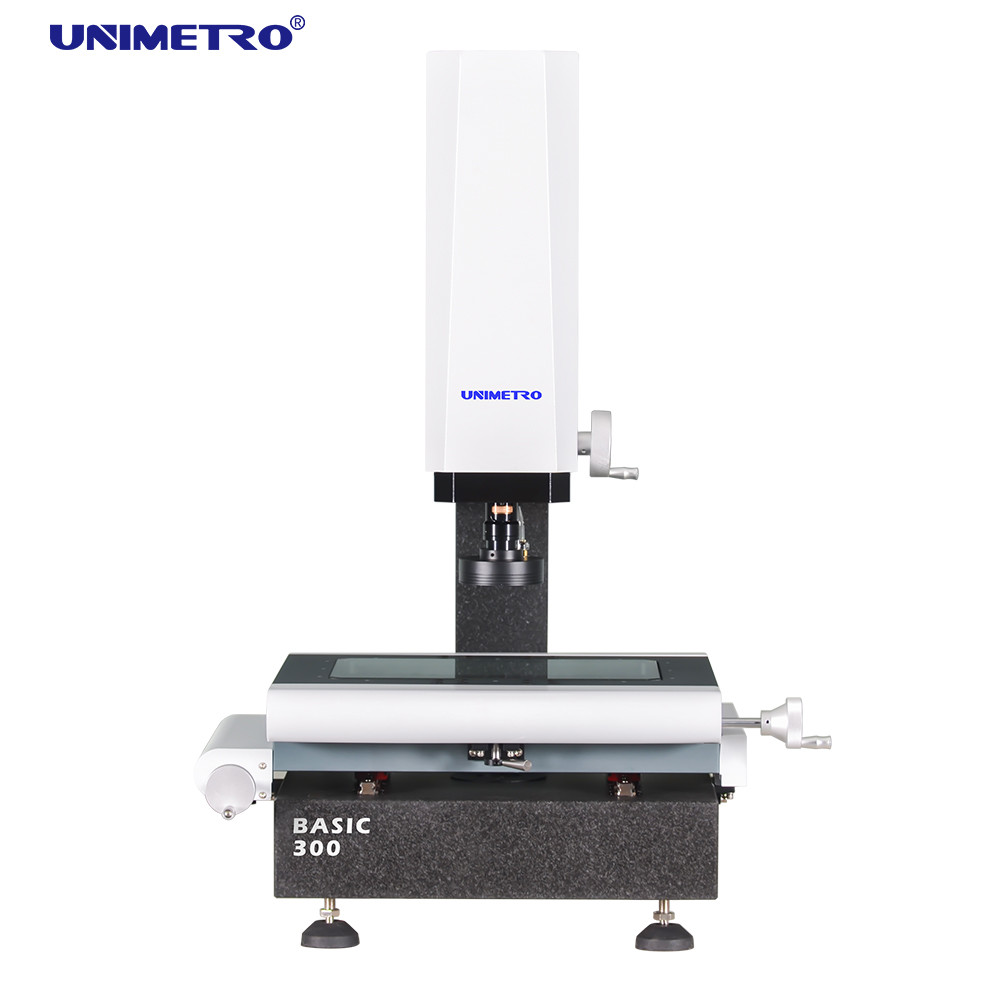

Macchina ottica manuale di misura per la 2D misura 3 Macchina ottica manuale di misura per la 2D misura 4 Macchina ottica manuale di misura per la 2D misura 5



Parametro



BASIC200
BASIC300
BASIC400
BASIC500
Dimensione (millimetro) (L×W×H)
550*540*930
600*740*980
700*840*980
800*940*980
Campo di misura (millimetro) (X×Y×Z)
200*100*150
300*200*200
400*300*200
500*400*200
Accuratezza di misurazione (μm)
2,5 + L/100
3,0 + L/100
Ripetibilità (μm)
2,5
3,0
Peso (chilogrammi)
140
190
240
290
Immagine e misurare
Macchina fotografica
Telecamera CCD di alta risoluzione del grado industriale
Lente
zoom ammaccato manuale 0.7~4.5X con alta ripetibilità
Ingrandimento
18~195 X
Campo visivo
8.1mm ~ 1,3 millimetri
Distanza di funzionamento
80 millimetri
Risoluzione lineare della scala
0.5μm (0.1μm facoltativi)
Sistema di azionamento
X / Controllo di manuale Z/di Y
Illuminazione
Luce programmabile della superficie dell'anello della sezione di /single delle sezioni del LED 8, luce parallela di contorno del LED





Panoramica del software





Il software di UNIMETRO INSPECT3D è con UI facile da usare, funzione facile da imparare e potente, permette che gli utenti raggiungano
misurazione veloce e precisa. Il software sta offrendo la lingua inglese completa UI, inoltre permette il nuovo sviluppo del linguaggio.


◉Archivio introdotto e misura di cad

◉Parti matrice e misurazione di macro
◉Misurazione automatica di altezza e del fuoco
◉La funzione di navigazione aiuta il posizionamento veloce
◉Funzione di misurazione geometrica potente
◉Rapporti multipli di dati e funzione grafica del emissione dei dati


◉Programma applicativo flessibile

◉Creare gli elementi di riferimento
◉Bordo potente che individua funzione
◉Accessori esterni multipli sostenenti
◉Calcolo automatico della tolleranza geometrica degli elementi
◉Produzione complicata di misurazione velocemente e convenientemente

Macchina ottica manuale di misura per la 2D misura 6

Q: È voi una fabbrica o la società per azioni?

: Siamo una fabbrica e dargli la risposta più rapida in 24 ore.


Q: Che cosa è la vostra società pricipalmente dentro?
: Dobbiamo pricipalmente produrre la macchina di misurazione della visione, macchina di misurazione coordinata, fixturesetc di CMM&VMM.

Q: Come scegliere la specificazione appropriata?
: Finchè ci dite la varietà e la dimensione di prodotto da misurare, il nostro gruppo professionale vi consiglierebbe di misurazione
strumento delle specifiche adatte.

Q: Accettate il servizio su misura?
: Sia sicuro! Possiamo fornire non solo le macchine tipiche, ma anche le macchine su misura ai bisogni del cliente.

Q: Che cosa è il vostro periodo di garanzia?
: Il nostro periodo di garanzia del prodotto è di 2 anni. La nostra qualità del prodotto è molto stabile e siamo migliorato molto su alcune parti fragili. Potete riposare rassicurante della nostra qualità del prodotto.
