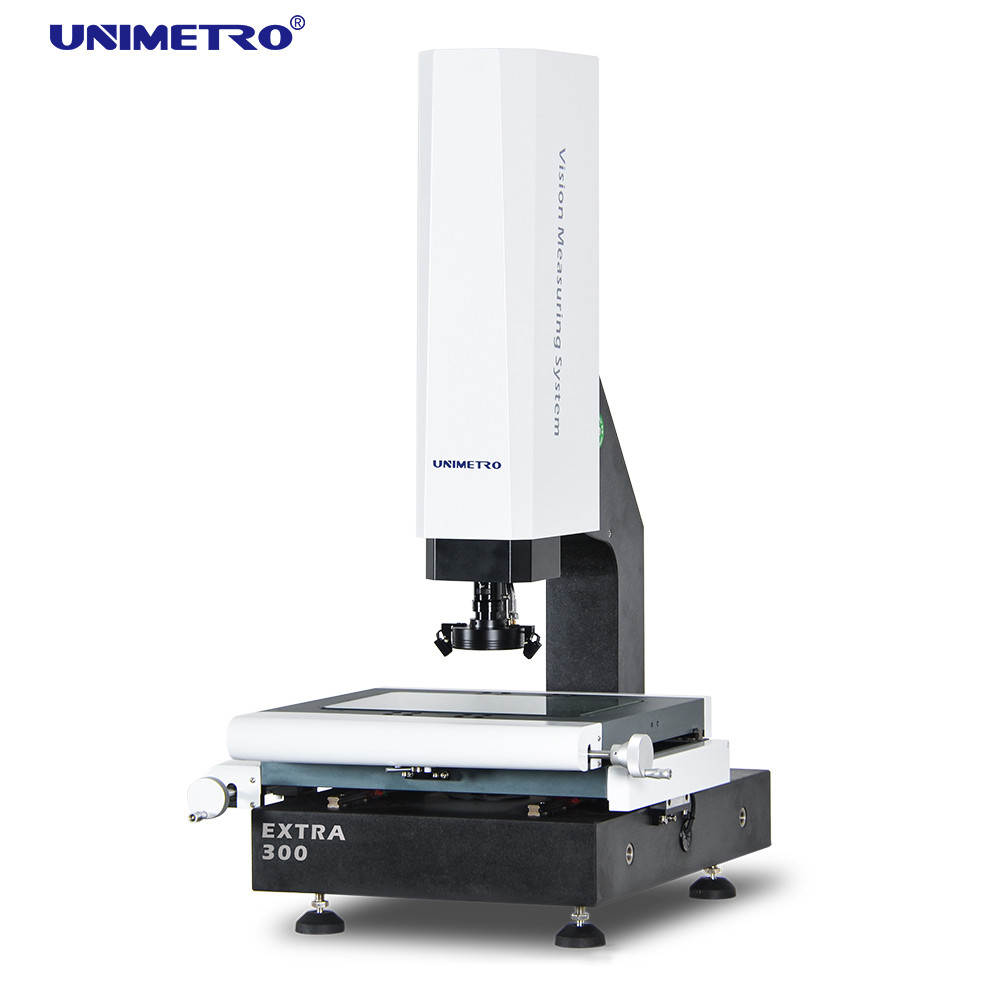

Macchine di misurazione della visione semiautomatica progettate per l'elettronica
Strumenti di ottica semiautomatica con messa a fuoco automatica sull'asse Z
Visualizzazione delle applicazioni

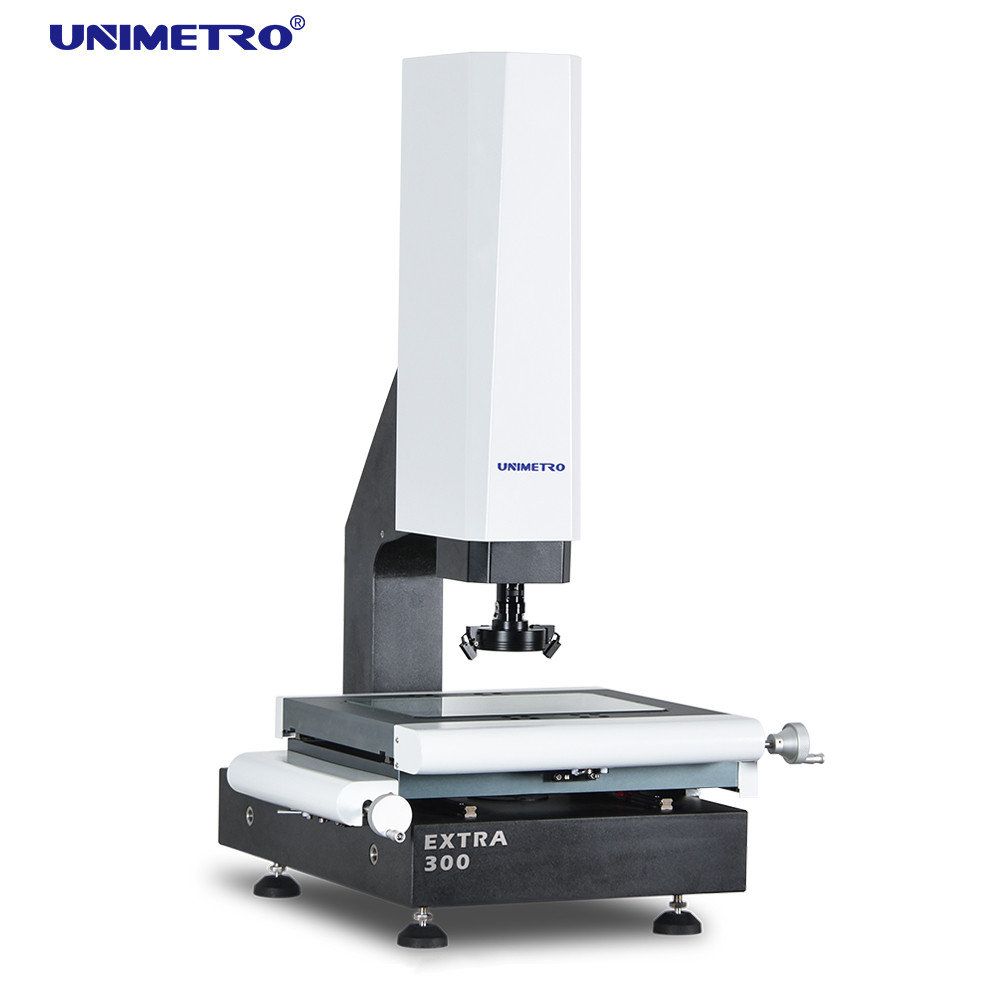

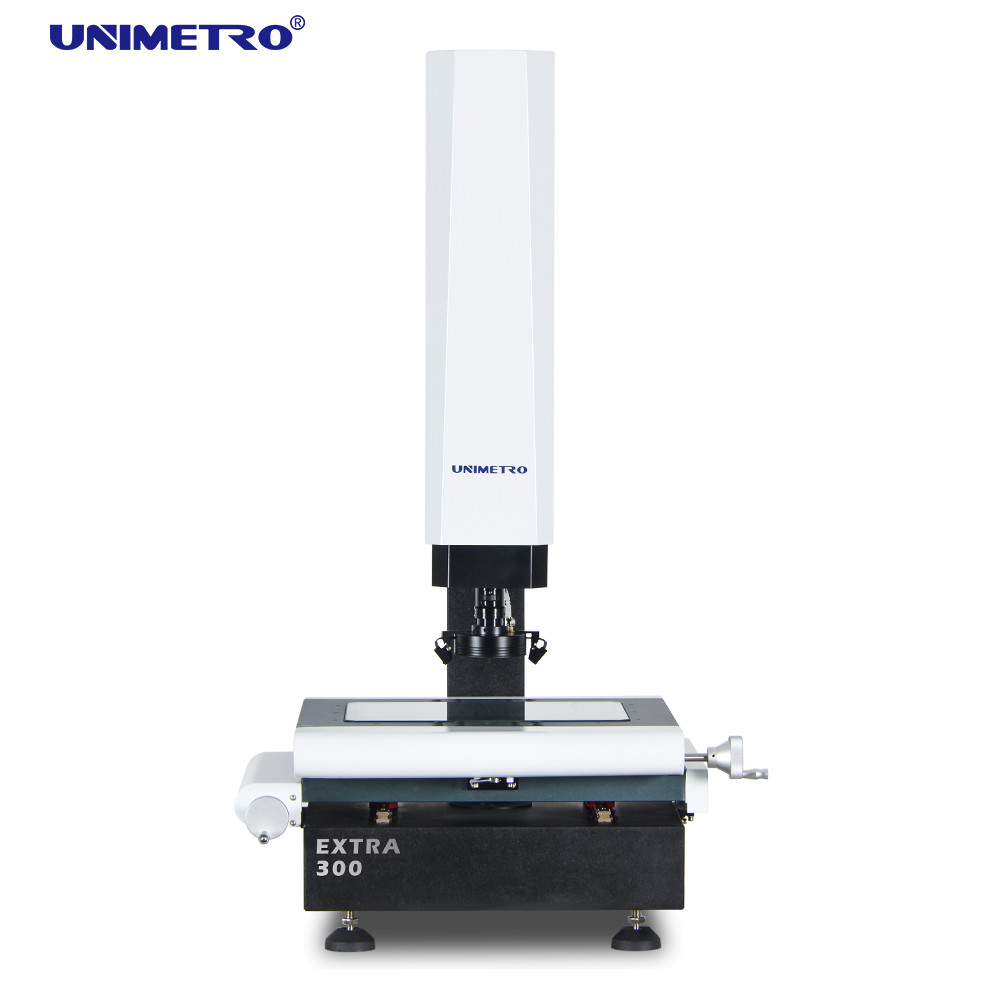

La macchina di misurazione della visione della serie EXTRA è uno strumento ottico di precisione progettato per una misurazione precisa delle dimensioni fisiche con precisione a livello di micron.Utilizzando una tecnologia avanzata di telecamere e un sofisticato software di analisi, acquisisce immagini del pezzo da lavorare e calcola dimensioni 2D precise per applicazioni di controllo qualità.
- Garantisce l'accuratezza delle dimensioni del prodotto per una maggiore competitività
- Modello popolare adatto a varie applicazioni di misurazione delle dimensioni 2D accurate
- Serve molteplici settori tra cui Stampo, Elettronica, Semiconduttori, Iniezione di Plastica, Prodotti 3C, Cura Medica e Aviazione
Caratteristiche e vantaggi principali
- Asse Z configurato con sistema servomotore a circuito chiuso per un controllo del movimento ad alta precisione e una funzione di messa a fuoco automatica
- Generatore di impulsi manuali per regolazione fine dell'asse Z con precisione a livello di micron
- La funzione di messa a fuoco automatica ad alte prestazioni consente una messa a fuoco rapida e stabile e la misurazione dell'altezza senza contatto
- Lente zoom manuale con dentatura con sensore di feedback del segnale di ingrandimento per la selezione automatica dei parametri
- 1.2M pixel HD fotocamera digitale per immagini di alta qualità e maggiore precisione di misura
- Guida lineare ad alta precisione per prestazioni dinamiche superiori
Industria bersaglio
Industria dello stampo
Fabbricazione automobilistica
Industria medica
Fabbricazione meccanica
3C Industria digitale
Produzione di PCB

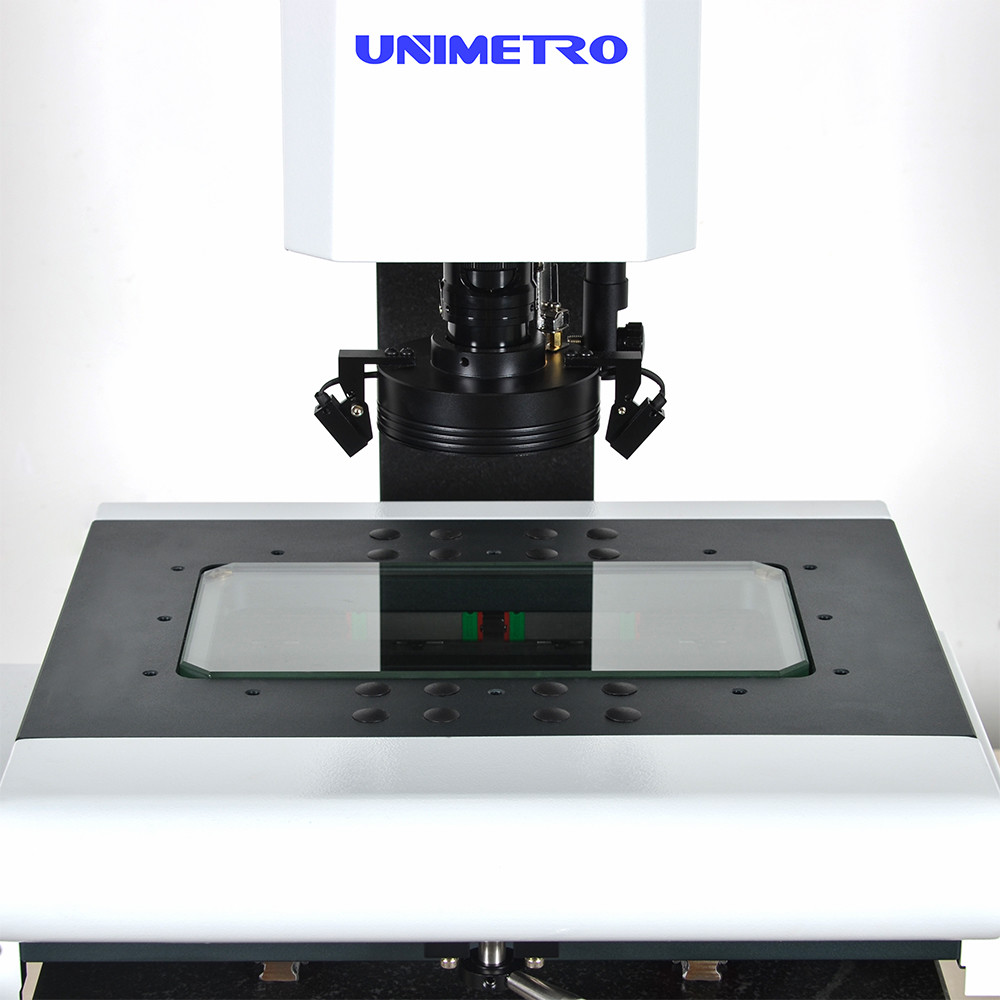

Configurazione hardware
Scale lineari a tre assi con risoluzione di 0,5 μm
Funzione di messa a fuoco automatica ad alte prestazioni
Compatibile con la sonda tattile Renishaw
Scala di lavoro in alluminio con anodizzazione dura
3 anelli 8 sezione LED anello luce software di controllo
Luce di contorno a LED con percorso luminoso parallelo
1Fotocamera digitale HD da.2M pixel
Casella di controllo integrata
Controllo motorizzato dell'asse Z
Guida lineare HIWIN
Generatore manuale di impulsi per il controllo dell'asse Z
Indicatori laser per il posizionamento ausiliario

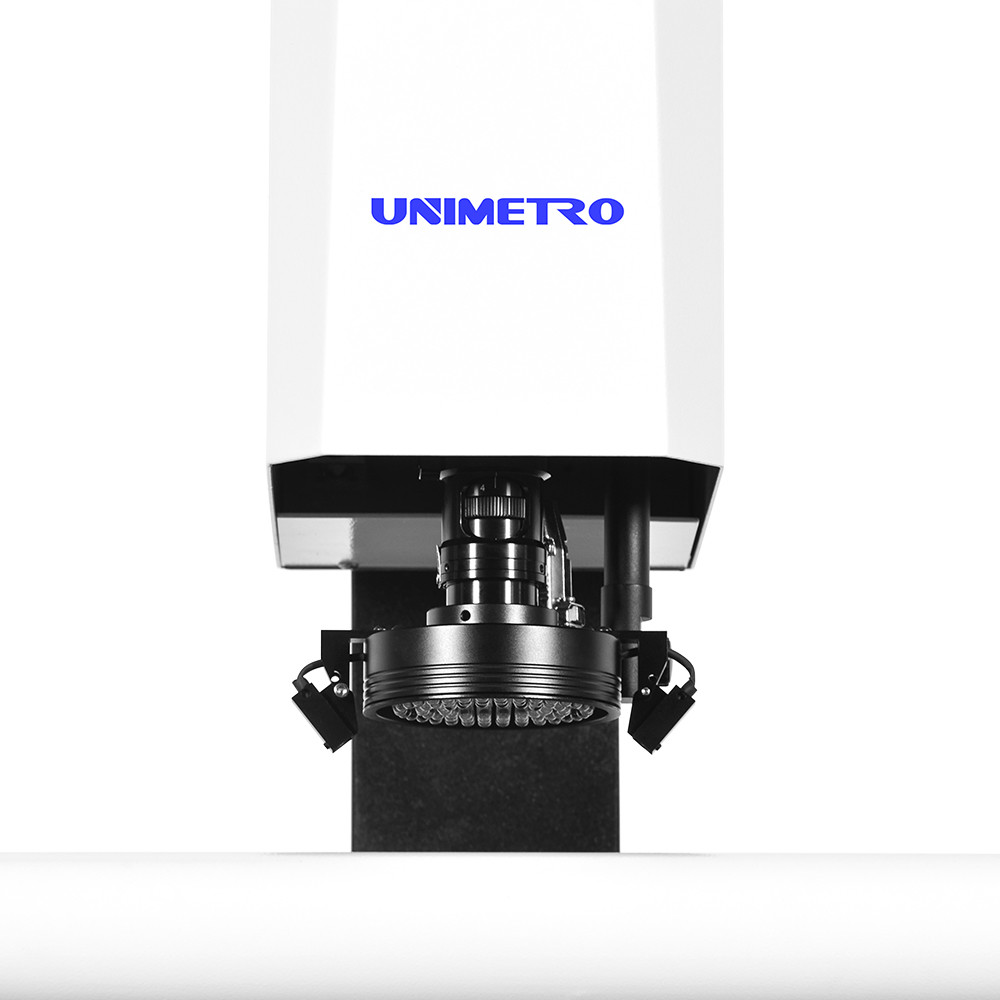

0.7-4.5X obiettivo zoom manuale con dentatura con sensore di feedback
Caratteristiche avanzate
Difficile taratura
Contatto a più angoli
Impostazione del sistema di coordinate veloci
Compatibile con Renishaw stylus full line
Modulo CAD supportato (opzionale)
Prodotto di disegno 3D
Compatibile con la sonda stellare
Misurazione delle dimensioni 3D
Misurazione combinata della sonda di immagine e del tatto
Supporto del supporto per la sonda (facoltativo)
Parametri tecnici
| Modello |
Extra 200 |
Extra 300 |
Extra 400 |
EXTRA 500 |
| Dimensione (mm) (L×W×H) |
500×540×930 |
600×740×980 |
700×840×980 |
800 × 940 × 980 |
| Distanza di misura (mm) (X×Y×Z) |
200×100×150 |
300×200×200 |
400 × 300 × 200 |
500 × 400 × 200 |
| Accuratezza di misura (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Ripetibilità (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140 |
190 |
240 |
290 |
Immagine e specifiche di misura
- CCD: 200 mm (personalizzabile in base alle esigenze del cliente)
- Obiettivo: Obiettivo zoom manuale con dentatura 0.7-4.5X / Obiettivo zoom automatico 1-10X
- Ingrandimento: 18-195X (solo per riferimento - varia con la combinazione di fotocamera e obiettivo)
- Campo visivo: 8,1 mm
- Distanza di lavoro: 108 mm
- Risoluzione a scala lineare: 0,5 μm (0,1 μm facoltativo)
- Sistema di azionamento: controllo manuale dell'asse X, Y, controllo CNC a circuito chiuso dell'asse Z con funzione AUTO FOCUS
- Illuminazione: programmabile a 4 sezioni, luce di superficie ad anello a LED, luce di contorno LED parallela, luce ad anello a LED a 8 sezioni, coassiale (facoltativo)
Capacità del software
La potente funzionalità software consente una misurazione rapida e precisa con interfaccia utente completa in lingua inglese e supporto per lo sviluppo di lingue aggiuntive.
Input e misurazione del file CAD
Matrice di parti e misurazione macro
Misurazione dell'altezza e della messa a fuoco automatica
Funzione di navigazione per la localizzazione rapida
Funzione di misurazione geometrica potente
Rapporti di dati multipli e output grafico
Programmazione flessibile degli utenti
Creazione di elementi di riferimento
Rilevazione avanzata dei bordi
Supporto di più accessori esterni
Calcolo automatico delle tolleranze geometriche
Misurazione rapida di produzioni complesse
