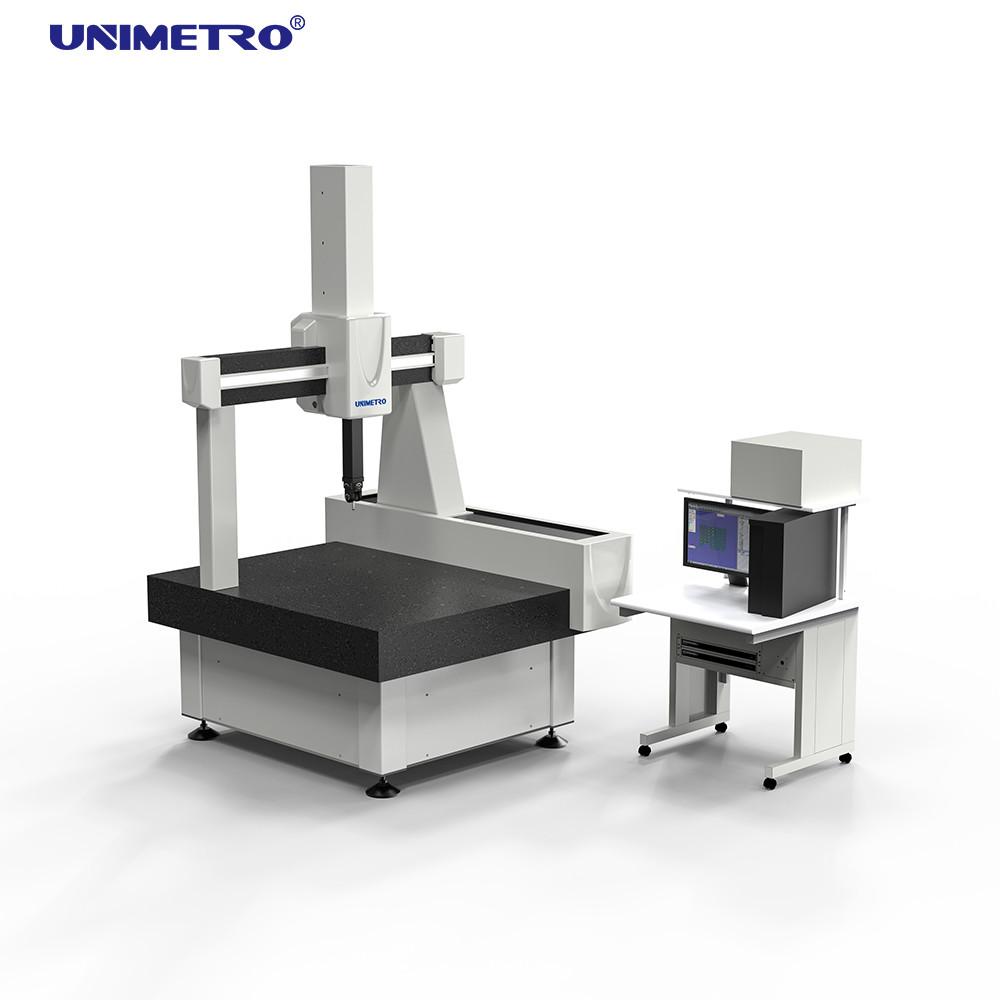

Macchina di misurazione di coordinata dell'elio 3D con la base di marmo

Macchina di misurazione di coordinata dell'elio 3D con la base di marmo

  • Macchina di misurazione di coordinata dell'elio 3D con la base di marmo
Macchina di misurazione di coordinata dell'elio 3D con la base di marmo
Dettagli:
Luogo di origine: La Cina
Marca: UNIMETRO
Certificazione: CE,ISO
Numero di modello: Elio
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: Caso di legno
Tempi di consegna: 3~5 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 40
Contatto
Descrizione di prodotto dettagliata
Nome di prodotto: CMM macchina di misurazione di coordinata Materiale: Base di marmo
Campo di misura: 813 x 1200 x 710 millimetri Diamension di Overrall: 1585 x 2000 x 2900 millimetri
Peso a macchina: 2600KG MPEe: ≤ 1.8+L/350 (μm)
MPEp: ≤ 2.5μm Risoluzione della scala: 0.5um
Evidenziare:

Macchina di misurazione di coordinata dell'elio 3D

,

macchina di misurazione di coordinata di 550mm/s 3D

,

macchina di marmo della base 3d cmm

Tipo macchina dell'elio di misurazione di coordinata di Full Auto 3D CMM di alta precisione di 800*1200*700mm



INTRODUZIONE



«L'elio» è caratterizzato dalla macchina di più alta precisione che sia UNIMETRO sviluppato e progettato interamente. Ogni parte è selezionata rigorosamente nel periodo di fabbricazione e si assicura che tutte le parti siano collegate perfettamente ed opportuno nel periodo di assemblea. L'accettazione delle macchine di misurazione ha luogo secondo l'iso 10360-2. In tal modo, due procedure standardizzate dell'accettazione sono seguite. Tutte le macchine di misurazione sono misurate con ultra un laser di precisione. In seguito, una prova adeguatamente alle norme con le misure solide DKD-certificate quale il blocchetto pianparallelo, piatti della palla, ecc. è condotto. Di conseguenza, i clienti della macchina usano finalmente è alta qualità reale, alta precisione e la tecnologia tedesca.



PARAMETRI TECNICI



Area di misurazione: X=813mm, Y=1220mm, Z=710mm

Dimensione globale: 1350 x 1580 x 2680 millimetri

Max Part Weight: 1200kg

Peso della macchina: 2600kg

MPEe: ≤ 1.8+L/350 (μm)

MPEp: ≤ 2.5μm

Risoluzione della scala: 0.5um

Velocità massima 3D: 550mm/s

Accelerazione massima 3D: 700mm/s



VANTAGGI



Doppia attenuazione passiva di vibrazione di brevetto:

CMM principalmente è usato nella società e vicino in altri macchine e camion del trasporto. La vibrazione influenza la precisione di CMM. Faccia un fondamento speciale è una soluzione ma questi costo e difficoltà di volontà. Il nostro CMM ha il supporto di brevetto con la doppia attenuazione passiva di vibrazione integrata direttamente nel telaio della macchina. Così la macchina può essere posizionata adeguatamente vicino a produzione. Non non abbia bisogno del fondamento speciale per questo CMM nella maggior parte dei casi.



Worktable del granito di alta qualità:

Il Worktable è il supporto di tutto il CMM, la sua qualità è importante per la prestazione! Il nostro CMM è fatto con il worktable naturale pesante e stabile di alta precisione, del granito «dal monte Tai»; ciò può sostenere la vibrazione che attenua e migliorare la prestazione di CMM.



Guide incluse in tutte le asce:

L'ambiente del CMM ha requisito rigoroso, ma alcuni differenti quali la temperatura e la polvere sono possibili nella stanza di misura. Come norma, tutte le nostre macchine di CNC misura con le guide incluse. Ciò protegge le guide di scorrimento da danno, dalla sporcizia e dalle influenze termiche dirette. Ciò può impedire i mutamenti esterni di temperatura e della polvere. È importante per uso nell'ambiente polveroso.



Attrito trasmissione «di rettifica» automatica:

Il nostro CMM usa la trasmissione di attrito ed ha il sistema «di rettifica» automatico in tutte le asce. Il sistema di trasmissione facendo uso «riparato + della struttura della micro sospensione» per assicurare la trasmissione è parallelo alla guida di scorrimento. Quello rende la macchina di misurazione in gran parte senza manutenzione.



Parti fondamentali importate:

Le parti fondamentali sono più importanti per la stalla della macchina. Soltanto con la migliore progettazione e la migliore qualità delle parti fondamentali può fare la stalla di molto tempo di CMM. Tutte le parti fondamentali sono marche famose (servomotore, sistema di trasmissione, sistema pneumatico ecc.). Ciò può fare il migliore tempo di impiego e di precisione del CMM.



Scala ottica di RENISHAW:

La scala ottica è una della maggior parte della parte importante per CMM; RENISHAW è la migliore bandiera nel dominio CMM delle parti. Ha i migliori prodotti e la migliore reputazione di servizio! Il nostro CMM usa sempre la scala ottica di alta precisione di RENISHAW. La risoluzione è 0,05 um.



Guida di scorrimento di bordi del cuscinetto dell'aria in tutti e 4 i lati:

L'aria che sopporta la guida di scorrimento che usando 4 lati ha circondato la struttura! Ciò è il simbolo della stalla e della qualità! Nel nostro CMM, ogni asse ha molti regolatori di pressione d'aria nelle direzioni differenti ed i cuscinetti pneumatici, progettazione sopportante pneumatica anulare garantisce gli strumenti costanti durante muoversi.



Piccola tecnologia dei fori:

Consumo dell'aria: 150NL/Min. la piccola tecnologia dei fori, questa fa la zona condensata fra il cuscinetto dell'aria e la guida di scorrimento. Può sfalsare il poco calore viene dall'attrito di moto! Questa tecnologia migliora la stabilità termica del CMM e tiene la stabilità a lungo termine di precisione.



SOFTWARE



Razionale-DMIS

Razionale - DMIS è un pacchetto di programmi integrato su grande scala di recente sviluppato di misura 3D. Oltre allo sviluppo ed alla progettazione del software dello studio, che considera i requisiti dei principianti dell'apprendimento e dell'uso facile del software e dei requisiti funzionali degli utenti ad alto livello del software, più d'importanza, si è trasformato in in un modello per CMM la normalizzazione del software di misura.
I programmi razionali di DMIS sono progettati con il nocciolo completo ed indigeno di DMIS fino alla versione 5,0 di DMIS, che è completamente differente dal cosiddetto «supporto DMIS» (il nocciolo non è DMIS). Come tutti sanno, DMIS si è trasformato in in una norma ISO (22093:2003 di iso)

Macchina di misurazione di coordinata dell'elio 3D con la base di marmo 0



FUNZIONE DELLA SONDA



Testa della sonda: PH20MT ha motorizzato le teste della sonda da RENISHAW



Renishaw PH20 è un altro prodotto innovatore di misura lanciato dalla società di Renishaw, che notevolmente migliora la prestazione di CMM.

Ciò è la prima volta che la tecnologia di cinque assi sviluppata per il sistema di misura di Revo (che ha vinto molti premi) è stata utilizzata nelle applicazioni di innesco di varie specifiche CMM.

L'abilità di posizionamento stepless di PH20, che è facile da misurare e toccare a tutto l'angolo, può assicurare la migliore misura del pezzo in lavorazione e minimizzare i tempi della sostituzione della sonda. Un moto sincrono di cinque assi può misurare il grande pezzo in lavorazione CMM minimizzando lo spazio sul stato necessario su per rotazione del sedile di misurazione intorno al pezzo in lavorazione.



Macchina di misurazione di coordinata dell'elio 3D con la base di marmo 1      Macchina di misurazione di coordinata dell'elio 3D con la base di marmo 2



Costruito nella sonda dello standard industriale TP20

Gli utenti della base della prova PH20 possono direttamente utilizzare una serie di moduli capi della prova matura tp20 per fornire varia misura della forza, la direzione che percepisce le opzioni ed i coni retinici di estensione per soddisfare le richieste dell'applicazione. Il modulo magnetico può assicurare la protezione di collisione e realizzare lo scambio automatico usando la struttura di scambio di mcr20ni.

PH20MT ha motorizzato le teste della sonda da RENISHAW: Questo sistema permette alla misurazione veloce, completa e ripetibile dei pezzi in lavorazione più complessi. Grazie alla possibilità di rotazione la macchina si trasforma in in una macchina di misurazione di 5 modi e permette alla misurazione significativa risparmiatrice di tempo particolarmente con i pezzi semplici.



Ripetibilità della posizione:                  μm +0,5

Posizionamento dei punti:                             Illimitato, arbitrario

Asse girante:                                360°

Asse dell'oscillazione:                                    0° - 115°

Numero totale delle posizioni:             Innumerevole

Temperatura operativa:             10-40℃



Sonda: Modulo di TP20 SF



Sonda: Assemblea della sonda di m2

Numero Nome Specifiche Qty
A-5004-7585 Barretta di estensione della sonda 10mm 2
A-5004-7586 Barretta di estensione della sonda 20mm 2
A-5000-7806 Sonda della palla Φ1×10mm 2
A-5000-3603 Sonda della palla Φ2×20mm 2
A-5000-3604 Sonda della palla Φ3×10mm 2
A-5000-4161 Sonda della palla Φ4×20mm 2
A-5000-2286 Sonda della palla Φ5×50mm 1
  Chiave della sonda   2
Totale: Tipo 8   pc 15
