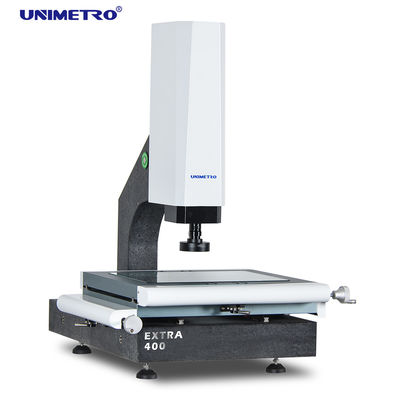

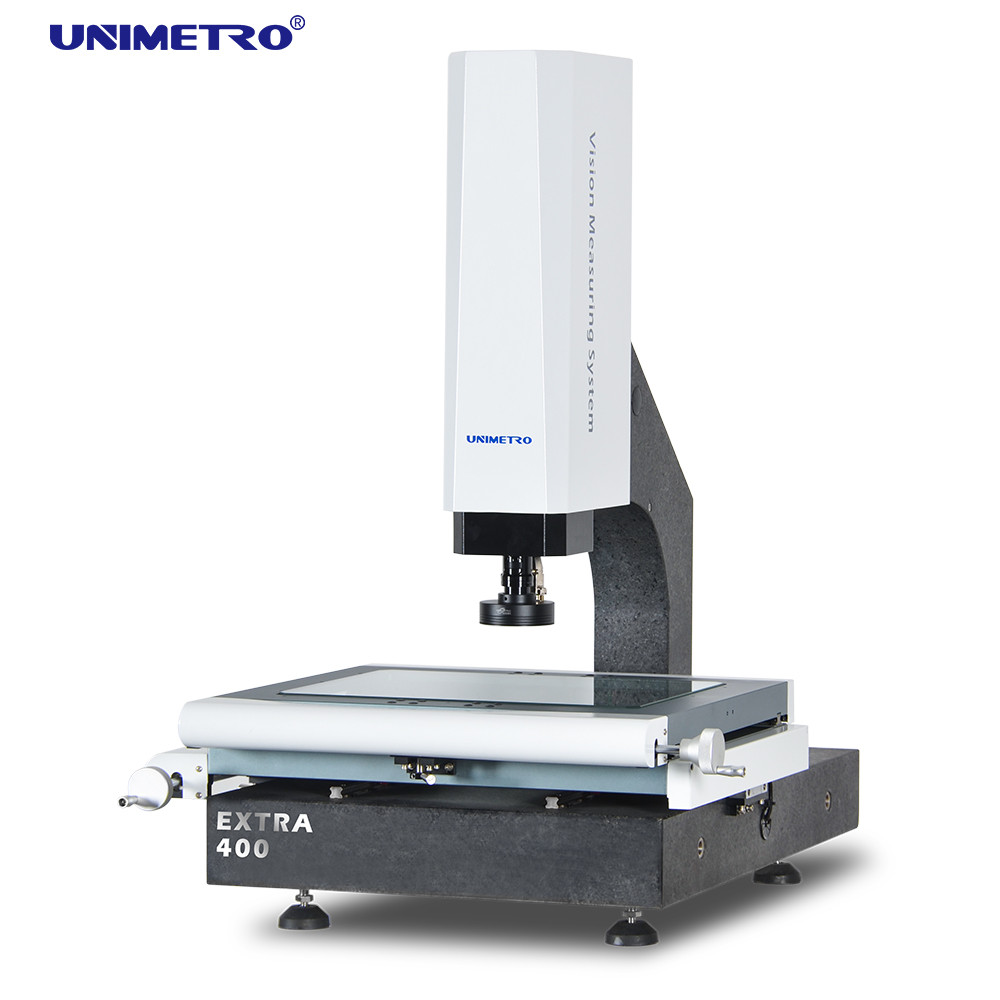

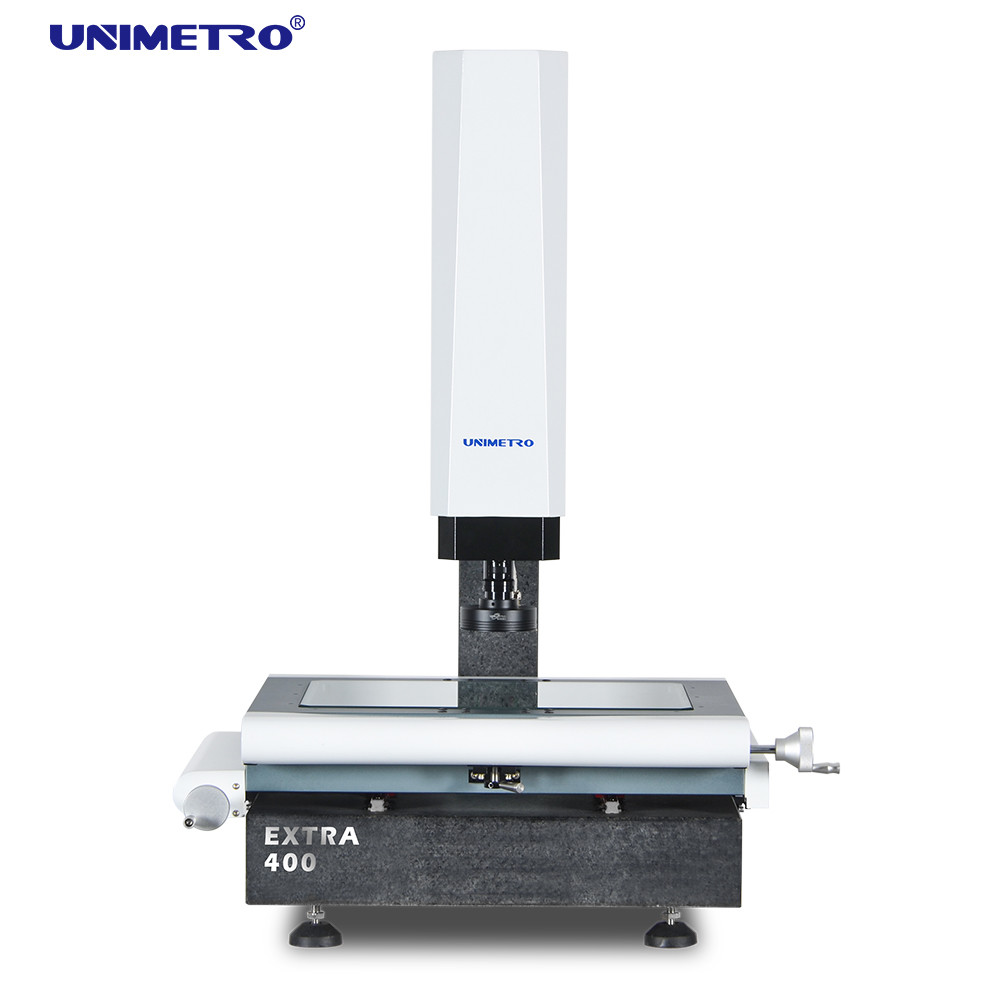

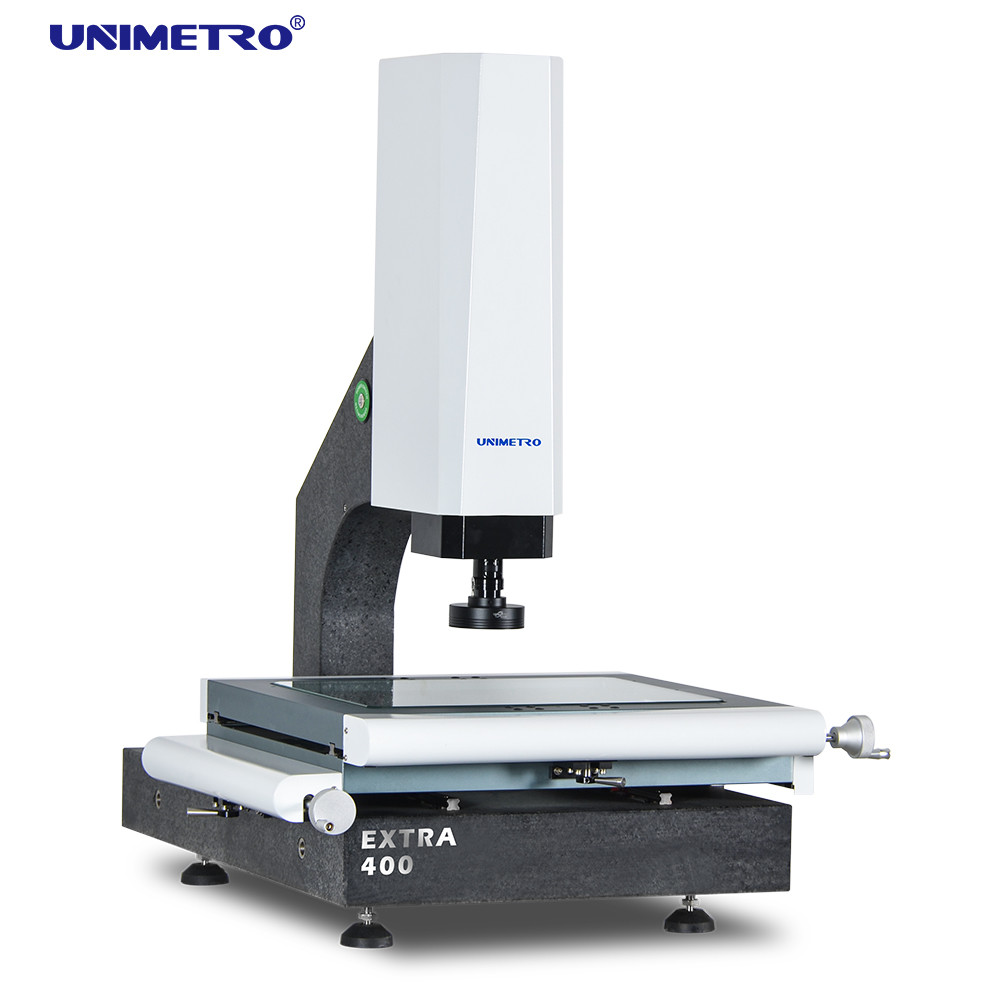

Reazione veloce visiva di controllo di moto della macchina di misurazione di alta precisione LED
Dettagli:
Luogo di origine: La Cina
Marca: Unimetro
Certificazione: CE ISO
Numero di modello: E300
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1set
Prezzo: usd5460-usd6300usd/set
Imballaggi particolari: caso di legno
Tempi di consegna: 15days
Termini di pagamento: T/T
Capacità di alimentazione: 30 insiemi al mese
Contatto
Descrizione di prodotto dettagliata
Dimensione: 600*740*980mm Campo di misura: 300*200*200
Accuratezza di misurazione: 2.5+L/100 Peso: 190KG
Ripetibilità: 2.5μm
Evidenziare:

Macchina di misurazione visiva del LED

,

Macchina di misurazione visiva di alta precisione

,

Macchina di misurazione visiva velocemente che reagisce

Reazione veloce visiva di controllo di moto della macchina di misurazione di alta precisione LED 0

La nostra macchina di misurazione visiva principale ha sotto la caratteristica:

Base del granito e colonna, stabilità eccellente;

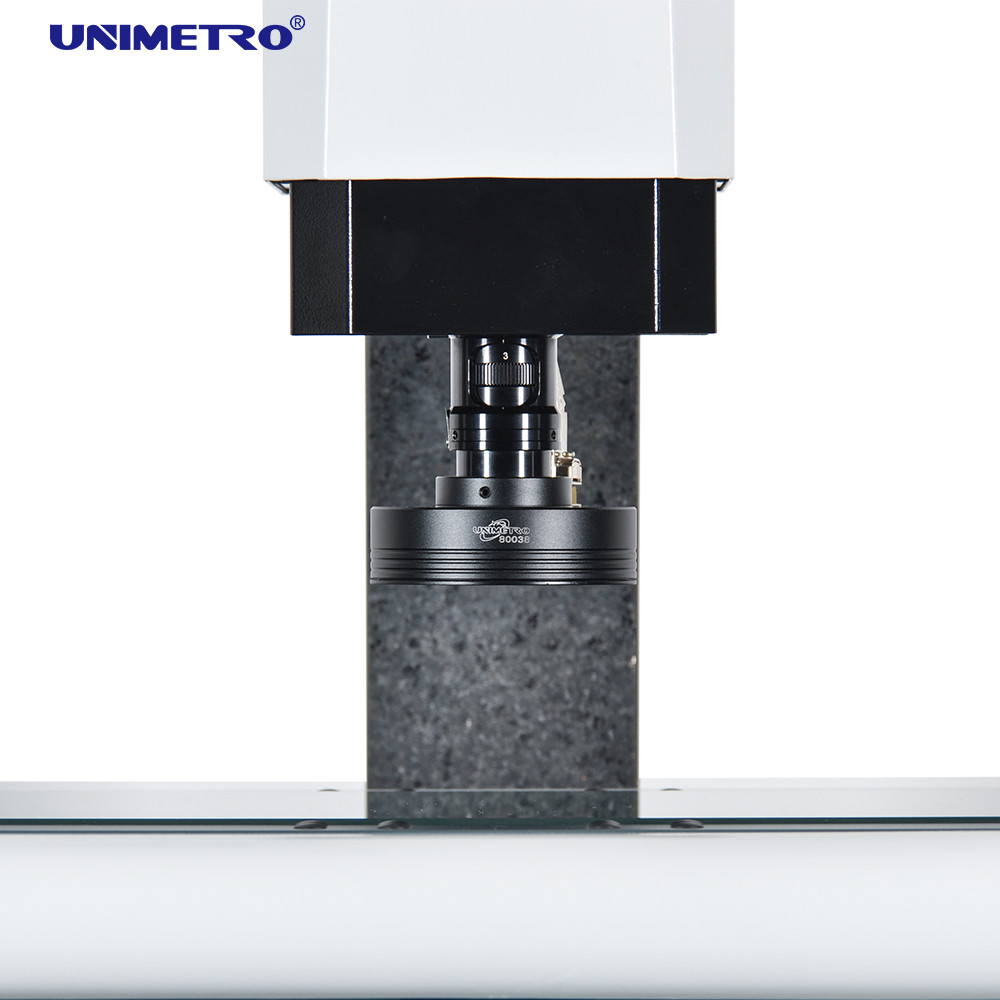

▶L'Z-asse adotta la guida lineare di alta precisione ed il servo sistema del controllo motorio per realizzare la messa a fuoco automatica, eliminare l'errore di focalizzazione artificiale e migliora l'accuratezza e la stabilità di misura;

▶La fase di alluminio del lavoro, fa il controllo di moto velocemente che reagisce e flessibile;

▶3 la sorgente luminosa di superficie programmabile della sezione LED dell'anello 4, il parallelo LED della trasmissione contorna il sistema di sorgente luminosa ed il modulo leggero incorporato di adeguamento del software può controllare liberamente la luminosità di luce in 3 anelli e 4 zone.



Reazione veloce visiva di controllo di moto della macchina di misurazione di alta precisione LED 1

I configuations della nostra macchina di misurazione visiva principale sono qui sotto:

3 scale lineari di risoluzione di asse 0.5um

Funzione automatica del fuoco di rendimento elevato
◉Compatibile con la sonda di tocco di Renishaw
◉Fase di alluminio del lavoro ed anodizzazione dura
◉3 controllo del software della luce dell'anello della sezione LED degli anelli 8 e programmabile
Il percorso leggero parallelo LED contorna il controllo leggero del software e programmabile
macchina fotografica digitale del pixel HD di 1.2M
Gruppo di regolazione integrato del centro
◉Controllo motorizzato asse di Z
◉Guida di scorrimento lineare di HIWIN
◉Generatore di impulsi manuale per controllo del movimento di asse di Z
◉Con gli indicatori del laser per il posizionamento e la focalizzazione ausiliarii
zoom ammaccato manuale 0.7-4.5X con il sensore di risposte del segnale di ingrandimento
Reazione veloce visiva di controllo di moto della macchina di misurazione di alta precisione LED 2
La nostra macchina di misurazione visiva principale può aggiungere la sonda per realizzare la funzione 3d
Calibratura facile

Contatto multiplo di angolo

◉Regolazione veloce del sistema di coordinate

◉Compatibile alla linea completa di stylis di Renishaw

◉Modulo di cad di sostegno (facoltativo)

uscita di disegno 3D
◉Sonda della stella compatibile
misurazione di dimensione 3D
◉Misurazione dell'associazione della sonda di tocco e di immagine
Scaffale della sonda di sostegno (facoltativo)
Reazione veloce visiva di controllo di moto della macchina di misurazione di alta precisione LED 3

Il nostro parametro visivo della macchina di misurazione principale è così sotto le manifestazioni del grafico:

  Extra200 Extra300 Extra400 Extra500
Dimensione (millimetro) (LxWxH) 550*540*930 600*740*980 700*840*980 800*940*980
Campo di misura (millimetro) (XxYxZ) 200*100*150 300*200*200 400*300*200 500*400*200
Accuratezza di misurazione (μm) 2.5+L/100 3.0+L/100
Ripetibilità (μm) 2,5 3
Peso (chilogrammi) 140 190 240 290
Immagine e misurare Macchina fotografica macchina fotografica digitale del pixel HD di 1.2M
Lente zoom ammaccato manuale 0.7-4.5X con il sensore di risposte del segnale di maganification
Ingrandimento 18-195X (per riferimento soltanto. Con la macchina fotografica e la lente differenti l'ingrandimento sarà differente.)
Campo visivo 8.1mm~1.3mm
Distanza di funzionamento 80mm
Risoluzione lineare della scala 0.5μm (0.1μm facoltativi)
Sistema di azionamento Controllo di manuale dell'asse y, di X, controllo di CNC del fine-ciclo di asse di Z e funzione AUTOMATICA del FUOCO disponibili
Illuminazione Le 4 sezioni programmabili hanno condotto la luce della superficie dell'anello, LED parallelo contornano la luce leggera dell'anello di 8 sezioni LED, luce coassiale, per opzione.





Reazione veloce visiva di controllo di moto della macchina di misurazione di alta precisione LED 4

ISPEZIONI il SOFTWARE di MISURAZIONE della VISIONE 3D

Il software di UNIMETRO INSPECT3D è con UI facile da usare, facile da imparare,
la funzione potente, permette che gli utenti raggiungano la misurazione veloce e precisa.
Il software sta offrendo la lingua inglese completa UI, inoltre permette il nuovo sviluppo del linguaggio.


Reazione veloce visiva di controllo di moto della macchina di misurazione di alta precisione LED 5

Archivio introdotto e misura di cad

Parti matrice e misurazione di macro
◉Misurazione automatica di altezza e del fuoco
◉La funzione di navigazione aiuta il posizionamento veloce
◉Funzione di misurazione geometrica potente
Rapporti multipli di dati e funzione grafica del emissione dei dati
Programma applicativo flessibile
Creare gli elementi di riferimento
◉Bordo potente che individua funzione
◉Accessori esterni multipli sostenenti
◉Calcolo automatico della tolleranza geometrica degli elementi
Produzione complicata di misurazione velocemente e convenientemente
Reazione veloce visiva di controllo di moto della macchina di misurazione di alta precisione LED 6
Reazione veloce visiva di controllo di moto della macchina di misurazione di alta precisione LED 7
