Sistema di ispezione dello strumento di alta precisione con servizio del ODM dell'OEM

Informazioni di base
Luogo di origine: La Cina
Marca: UNIMETRO
Certificazione: ISO, CE
Numero di modello: Ranger600
Quantità di ordine minimo: 1set
Prezzo: negotiable
Imballaggi particolari: Imballaggio sotto vuoto di legno di case+
Tempi di consegna: 15 giorni
Termini di pagamento: T/T, L/C, D/A, D/P, Western Union, MoneyGram, MoneyGram
Capacità di alimentazione: 50Sets al mese
Informazioni dettagliate
Nome di prodotto: Macchina per l'ispezione degli utensili ad alta precisione con servizio OEM ODM Modello: Ranger600
Applicazioni: Verticale, conico, testa di taglio, coltello dalla forma speciale Garanzia: 12 mesi
Risoluzione della scala lineare: 0.1um Modo: Manuale o automatico
Distanza di funzionamento: 90mm Servizio: OEM, ODM
Evidenziare:

Sistema di ispezione dello strumento dell'OEM

,

Sistema di ispezione dello strumento di alta precisione

,

Sistema di ispezione dello strumento del ODM


Descrizione di prodotto

Macchina di ispezione dello strumento di alta precisione con servizio del ODM dell'OEM







Descrizione



Il sistema di ispezione dello strumento di UNIMETRO RANGER600 è la macchina di misurazione universale per i trapani, frese e contatori e fresature con un sistema illuminante flessibile. Grazie alla progettazione compatta ed alla grande stabilità, il RANGER600 possono essere impiegati nella stanza della metrologia, ispezione di ricezione, o direttamente nella produzione.

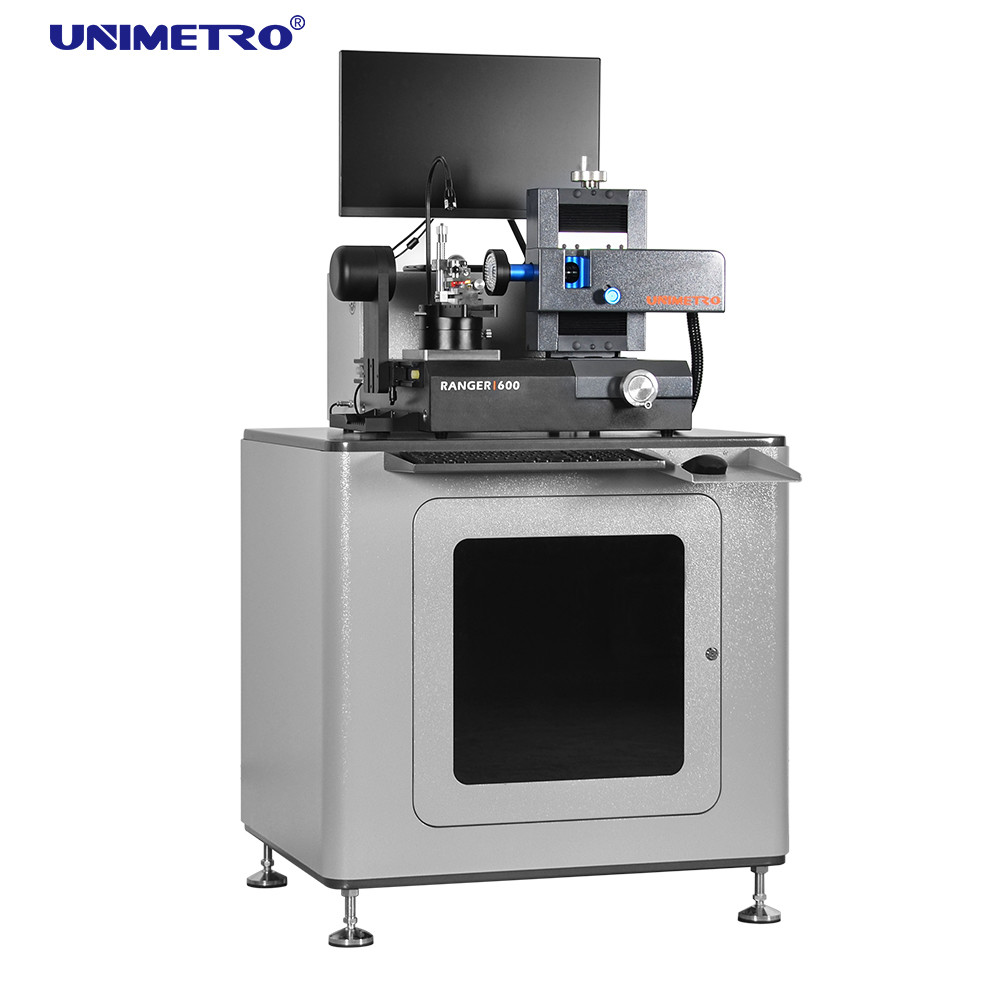

Sistema di ispezione dello strumento di alta precisione con servizio del ODM dell'OEM 0



Parametri



Nome di prodotto

Macchina multifunzionale di ispezione dello strumento per gli utensili per il taglio di forma differenti


Modello

Guardia forestale 600


Viaggio dell'ascissa

80mm


Viaggio dell'asse y

60mm


Campo di misura di asse di Z

60mm


Diametro massimo dello strumento

20mm (30mm facoltativi)


Lunghezza massima dello strumento

200mm (350mm facoltativi)


Distanza di funzionamento

90mm



Lente

0.7X-4.5X ha ammaccato lo zoom

Macchina fotografica

Macchina fotografica di 5MP HD

Risoluzione lineare della scala

0.1um

Ingrandimento

12.6X-79.2X/25.2X-158.4X (facoltativo)

Campo di visibilità

27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (facoltativo)

Accuratezza

X ~ Y, (2,5 + L/100) μm, L è la lunghezza misurata

PC

OS di Windows 10, con 24" monitor LCD

Sistema di illuminazione

luce dell'anello di 8 sezioni LED, luce di contorno e luce ausiliaria flessibile, tutti i controllo del software e programmabile.

Formato introdotto

Archivi di DXF

Formato dell'uscita

EXCEL, DXF













Accessori

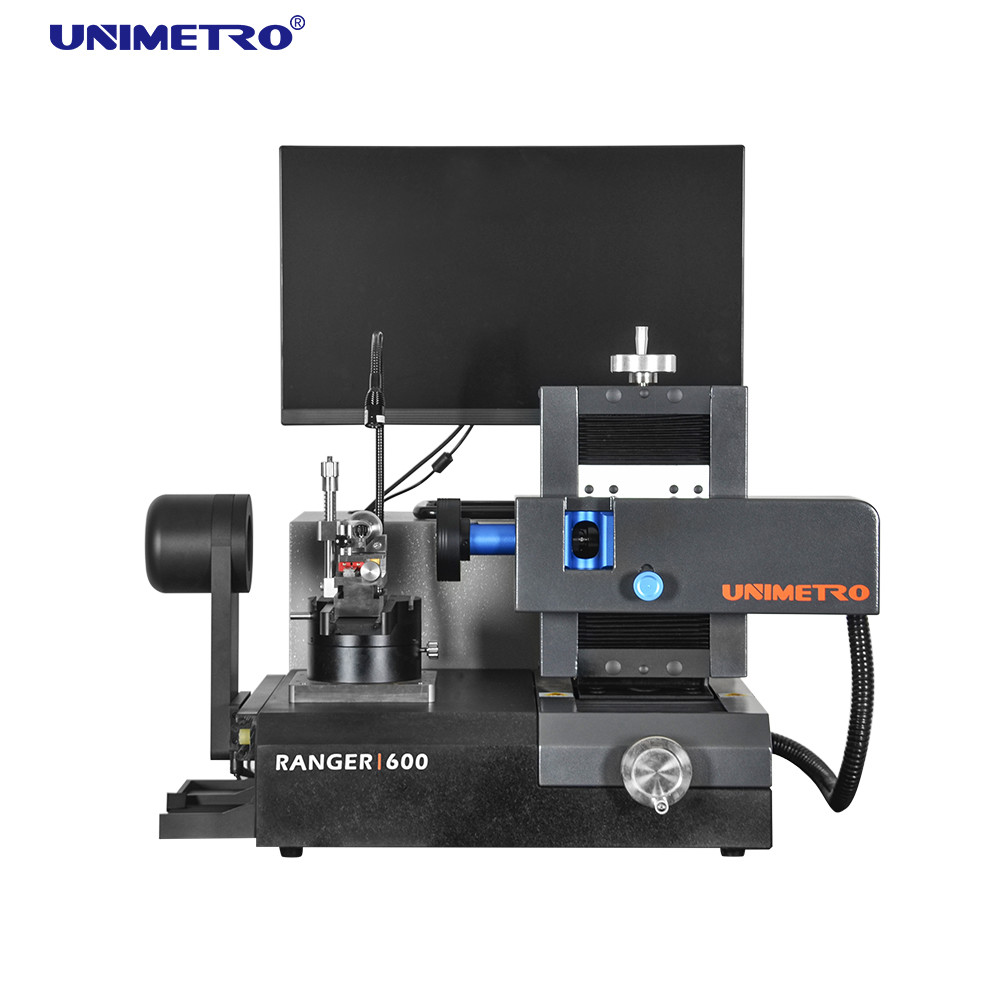

Sistema di ispezione dello strumento di alta precisione con servizio del ODM dell'OEM 1
        Luce ausiliaria di angolo libero                                  Modulo della luce di contorno

Una luce supplementare dimmable è disponibile su un braccio flessibile. Quale guida gli utilizzatori ottenere un locale ha migliorato l'immagine.

Ciò è mobile lungo la direzione dell'ascissa offre la migliore immagine e lo spigolo delle viste dell'oggetto all'utente quando misura il contorno dello strumento.






Sistema di ispezione dello strumento di alta precisione con servizio del ODM dell'OEM 2
         Tavola bassa                                                             Portautensile

Posto di lavoro diritto solido con lo spazio di aperto vista e pratico di stoccaggio per stoccaggio dei materiali e degli strumenti.


Un portautensile della multiplo-sezione è incastonato sul lato della macchina. Gli utenti possono tenere tutti gli strumenti in modo che la preparazione per evitare la confusione.






Caratteristiche


1. Progettazione avanzata
progettazione ﹥Ergonomic e costruzione solida.
La cattura di immagine di ﹥HD e la combinazione dell'esposizione, inoltre livello di ingrandimento del microscopio sono facoltative.
blocchetto ﹥Stable ed accurato di V per la tenuta e l'allineamento facili degli strumenti.
gli angoli di misurazione fissi ﹥Mechanical di 0 gradi e di 90 gradi sono disponibili sulla fase rotatoria.
il codificatore di accuratezza del ﹥High è incastonato nella tavola rotante, offre la posizione precisa di angolo per gli utenti.
luce programmabile dell'anello della sezione LED del ﹥Multiple per illuminazione di superficie, anche compreso illuminazione di contorno e la luce ausiliaria di angolo libero per le caratteristiche standard.
Il software di misurazione di ﹥SMARTOOL offre la funzione di misurazione specifica per gli utensili per il taglio.
la rilevazione di bordo ﹥Automatic, la misura veloce con il reticolo, funzioni di angolo di confronto dell'elemento di cad è disponibile.

2. Il multiplo inclina la misurazione
Per gli strumenti più veloci e più precisi inclini la posizione durante il processo di misurazione, la tavola rotante delle offerte RANGER600 2 angoli fissi meccanici, 0 gradi e i 90 gradi. Alle 0 posizioni di grado gli utenti possono misurare l'estremità dello strumento, l'estremità dello strumento - asse concentrare, estremità dello strumento - angolo anteriore, ecc. E 90 gradi di posizione è disponibili per l'angolo di elica, l'angolo anteriore assiale, in primo luogo l'angolo posteriore, l'angolo in secondo luogo posteriore e la inclinazione l'angolo del bordo, ecc.


Sistema di ispezione dello strumento di alta precisione con servizio del ODM dell'OEM 3

0 gradi                                   45 gradi                                   90 gradi
