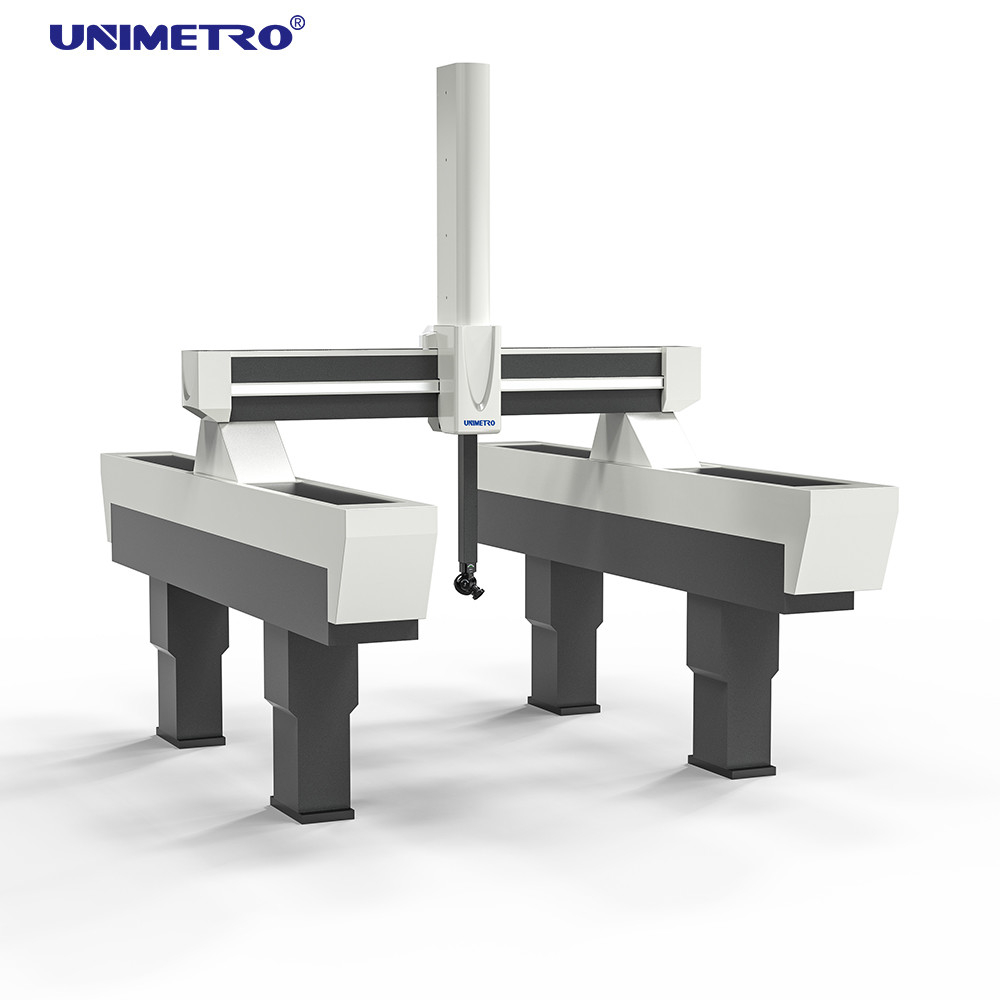

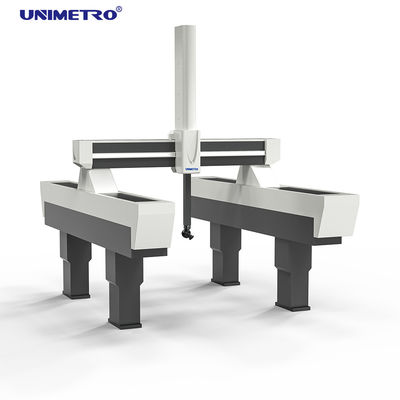

Macchina coordinata accurata eccellente di misura di coordinata della macchina di misurazione 3D 1,1 um

Macchina coordinata accurata eccellente di misura di coordinata della macchina di misurazione 3D 1,1 um

  • Macchina coordinata accurata eccellente di misura di coordinata della macchina di misurazione 3D 1,1 um
Macchina coordinata accurata eccellente di misura di coordinata della macchina di misurazione 3D 1,1 um
Dettagli:
Luogo di origine: La Cina
Marca: UNIMETRO
Certificazione: CE
Numero di modello: Metroking
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: Cassa di legno
Tempi di consegna: 60 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 1 a 75 giorni
Contatto
Descrizione di prodotto dettagliata
Materiale: granito Guida di scorrimento dell'asse y: Guida di scorrimento della coda di rondine di DUO
servomotori: Servomotori di alto potere MPEE (um) S: Da 1.1+L/400
MPEP (um) S: Da 1,4
Evidenziare:

macchine di misurazione coordinate

,

macchina di misurazione coordinata ottica



Accuratezza a macchina coordinata accurata eccellente di misurazione 3D um dall'istituzione 1,1



Caratteristiche



La macchina di misurazione coordinata di serie 3D di Metroking è una riflessione di esperienza nella macchina di misurazione di alta precisione che si sviluppa e che fabbrica. Approvato dalle industrie multiple, le serie di Metroking si trasformano in in un modello tipico nell'industria di misurazione di alta precisione. Misura per la misurazione del pezzo da lavorare di alta precisione e l'esame della curva, anche per l'istituzione ufficiale e la misurazione del pezzo standard.



La macchina di misurazione coordinata di CNC 3D di alta precisione di serie di Metroking sta usando il materiale del granito, progettazione limitata dell'elemento e la struttura del cavalletto, assicura l'alte stabilità ed affidabilità.



La trave incrociata del granito, la base a macchina integrata, la fase di funzionamento della colonna e l'asse di Z formano una struttura interamente chiusa dell'inquadratura, assicura le caratteristiche di alta stabilità, di deformazione bassa e della stabilità termica eccezionale.



L'asse 3 della serie 3D che di Metroking la macchina di misurazione coordinata sta utilizzando la cinghia sincrona molle avanzata dell'ingranaggio del filo di acciaio come sistema di azionamento, il processo corrente non creerà alcuni rumore, posizionamento veloce e ciclo di lunga vita.



L'asse y sta usando la guida di scorrimento della coda di rondine di DUO mentre il sistema di azionamento, l'asse 3 facendo uso dell'azionamento concentrare, le scale lineari di alta precisione è installato nella posizione centrale, reprimente il contrappeso del movimento di asse, minimizza l'errore di abbe.



Facendo uso dei servomotori di alto potere, in gran parte migliori la prestazione di controllo di moto, raggiunge l'accelerazione molto migliore, il frenaggio ed il funzionamento rapido.



La macchina di misurazione coordinata di serie 3D di Metroking sta usando il sistema di aria di rendimento elevato, l'asse di Z è con l'equilibrio dell'aria, migliora l'accuratezza di posizionamento, inoltre rende il movimento affidabile e regolare. 3 livelli rendono paricolare il sistema del filtro, assicura un ciclo di lunga vita della guida di scorrimento. Facendo uso del cavo elettrico e della traina di rendimento elevato, assicura la stabilità dell'elettronica.



Alimentato da Renishaw



Il regolatore avanzato di serie dell'UCC di Renishaw

Controllo universale per la macchina di misurazione coordinata 3D



Macchina coordinata accurata eccellente di misura di coordinata della macchina di misurazione 3D 1,1 um 0

La macchina di misurazione coordinata di serie 3D di Metroking è compatibile con la linea completa sonde di innesco ed il tipo esame del contatto sonda. Inoltre la linea esame del laser sonda, testa di esame del punto di alta precisione e testa di misurazione della visione ottica digitale di alta risoluzione del CCD di serie di LV, per raggiungere l'esame ad alta velocità della curva complicato alta precisione (reingegnerizzazione), misurazione senza contatto di micro alta precisione di dimensione.



Parametri



Modello Asse Accuratezza di misurazione Dimensione Spazio di funzionamento Peso Caricamento massimo
Gamma di Mrasuring ISO10360-2: 2001/GB/T16857.2-2006
X Y Z S Lx La LY Lz Wx Wy Wz
millimetro millimetro millimetro MPEE (um) MPEP (um) millimetro millimetro millimetro millimetro millimetro millimetro chilogrammo chilogrammo
NCF553 500 500 300 Da 1.1+L/400 Da 1,4 1600 1400 2550 600 600 400 6000 300
NCF564 500 600 400 Da 1.2+L/400 Da 1,5 1600 1600 2750 600 700 500 6200 350
NCF575 500 700 500 Da 1.4+L/400 Da 1,5 1600 1800 2950 600 800 600 6800 500
NCF686 600 800 600 Da 1.4+L/400 Da 1,5 1700 2000 3150 700 900 700 7200 600
NCF8106 800 1000 600 Da 1.2+L/400 Da 1,5 1900 2400 3150 900 1100 700 7800 700
NCF10126 1000 1200 600 Da 1.5+L/400 Da 1,8 2100 2800 3150 1100 1300 700 9800 800





Condizioni di lavoro



Tensione di potere: 220V

Pressione d'aria: 0.7-1.0Mpa

Accuratezza del filtro: 0.3um

Dotazione d'aria: ³ /min di 0.12-0.45m

Gamma di temperature: 18-22°C

Ciclo orario di temperatura: 1°C/h

Gradiente termico: 1°C/m

Umidità relativa: 55%-65%
