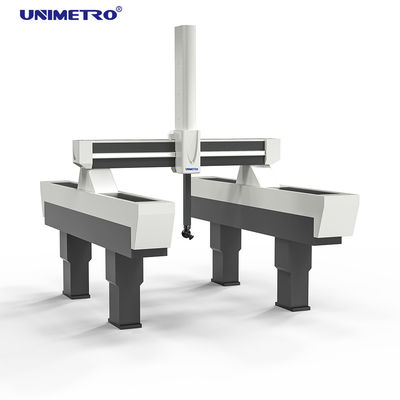

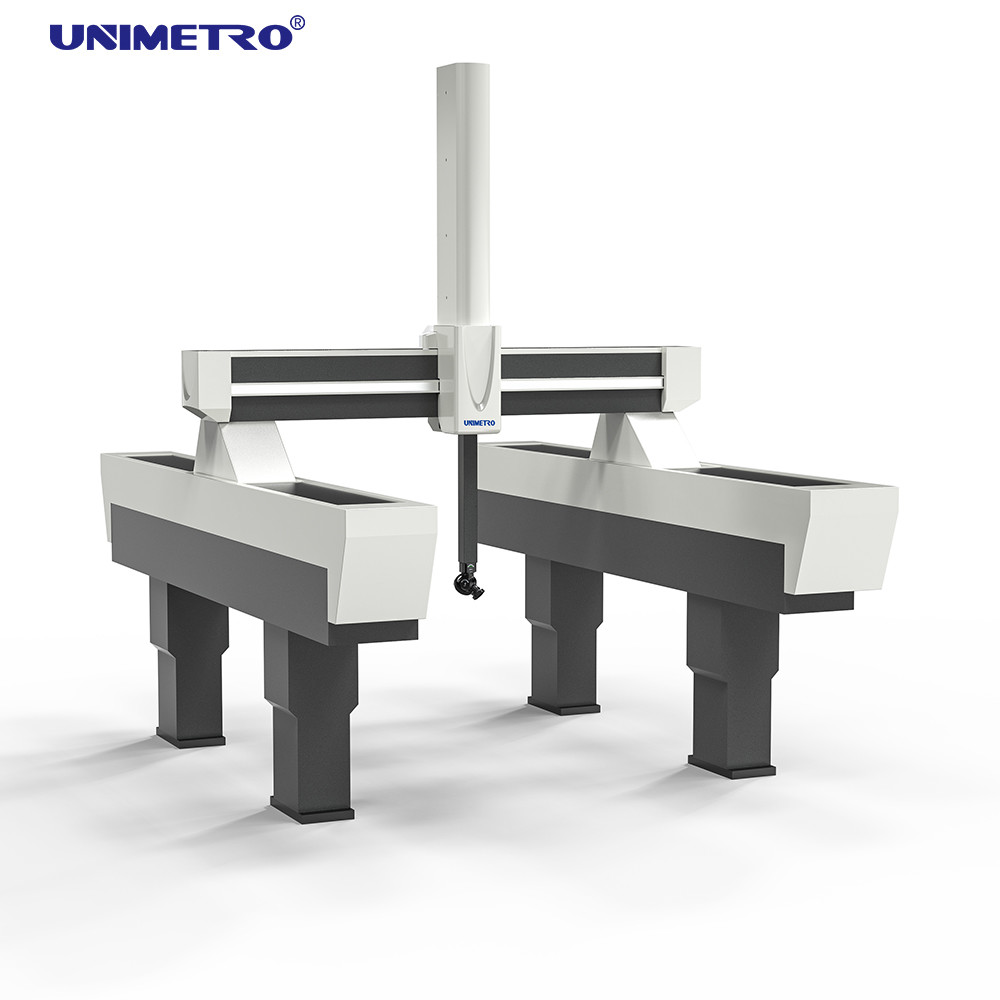

Casa Prodottimacchina di misurazione di coordinata 3D

Macchine di misurazione e sistemi coordinati 3D per reingegnerizzazione dell'analizzatore di laser

Macchine di misurazione e sistemi coordinati 3D per reingegnerizzazione dell'analizzatore di laser

Coordinate Measuring Machines And Systems 3D For Laser Scanner Reverse Engineering

Dettagli:

Luogo di origine: La Cina
Marca: UNIMETRO
Certificazione: CE
Numero di modello: HISCANNER

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1
Imballaggi particolari: Cassa di legno
Tempi di consegna: lavoro 10 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 3 al mese
Contattaci
Descrizione di prodotto dettagliata
Profondità di campo: 50 mm Larghezza minima del laser: 40 mm
Larghezza massima del laser: 50 mm Distanza di funzionamento standard: 115mm
Singolo densità delle linee di Sanning: 768points/line Velocità di misurazione d'esplorazione: 10752points/sec
Accuratezza di misurazione d'esplorazione: 25 um Distanza minima di misurazione d'esplorazione dei punti: 0,06 mm



reingegnerizzazione dell'analizzatore di laser della macchina di misurazione di coordinata 3D



misurazione di immagine 3D



Confrontando alla 2D immagine tradizionale che misura, la misurazione di immagine 3D può misurare il contorno del bordo 3D e 3D le caratteristiche, è uno sviluppo rivoluzionario nell'area di misurazione di contorno.



Principio



LSP50 il laser Hiscanner calcola il punto del bordo dell'oggetto via l'incrocio del 2D contorno di immagine e della linea del laser che proiettano sull'oggetto.



Come il campione indicato sotto, il software individua il bordo di immagine del cerchio con l'elaborazione di immagini e la linea il centro L del laser sta attraversando il cerchio, che creano 2 punti di P, Q.



Macchine di misurazione e sistemi coordinati 3D per reingegnerizzazione dell'analizzatore di laser   Macchine di misurazione e sistemi coordinati 3D per reingegnerizzazione dell'analizzatore di laser



Parametri



Profondità di campo: 50mm

Larghezza minima del laser: 40mm

Larghezza massima del laser: 50mm

Distanza di funzionamento standard: 115mm



Modello LP550
Peso 390g Velocità di misurazione d'esplorazione 10752points/sec
Dimensione 145*110*45mm velocità di misurazione di immagine 3D 1 volta/sec
Adattatore M8, PAA1 Accuratezza di misurazione d'esplorazione 25 um
Profondità di campo 50mm accuratezza di misurazione di immagine 3D 20 um (chiaro contorno del bordo)
Larghezza minima del laser 40mm Distanza minima di misurazione d'esplorazione dei punti 0.06mm
Larghezza massima del laser 50mm Livello del laser Livello 2 (luce rossa visibile)
Distanza di funzionamento standard 115mm Lunghezza d'onda del laser 650nm
Singolo densità delle linee di Sanning 768points/line Temperatura di lavoro 10-40°C



Avviso: La misurazione di immagine 3D ha alto requisito della superficie dell'oggetto di misurazione, l'oggetto di rivestimento della metallina e di colore leggero può direttamente essere misurato, per esempio il gyp o il legno, altri oggetti richiede il processo di superficie.



Ingegnere inverso



Gli utenti possono ottenere chiari e dati accurati del bordo dell'oggetto via la funzione di misurazione di immagine 3D, offrenti i dati affidabili per l'elaborazione di reingegnerizzazione. La combinazione la funzione di misurazione di immagine 3D e della funzione di misurazione di esame del laser può guadagnare completa le informazioni della curva, i dati del bordo ed i dati delle caratteristiche dei fori sull'oggetto.



Macchine di misurazione e sistemi coordinati 3D per reingegnerizzazione dell'analizzatore di laser

Risultati dopo che esplorando catturando la curva degli oggetti crei un disegno 3D con il software 3D come Pro/E, ug del gruppo dei punti
