Macchina della soluzione di controllo di qualità di CNC per rilevazione di dimensione di difetto delle componenti

Macchina della soluzione di controllo di qualità di CNC per rilevazione di dimensione di difetto delle componenti

  • Macchina della soluzione di controllo di qualità di CNC per rilevazione di dimensione di difetto delle componenti
Macchina della soluzione di controllo di qualità di CNC per rilevazione di dimensione di difetto delle componenti
Dettagli:
Luogo di origine: La Cina
Marca: UNIMETRO
Numero di modello: U-VS
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: Caso di legno
Tempi di consegna: 30 giorni del lavoro
Termini di pagamento: T/T
Capacità di alimentazione: 30 al mese
Contatto
Descrizione di prodotto dettagliata
Nome di prodotto: Macchina di ispezione visiva Dimensione di misurazione del prodotto: 20~100mm
Configurazione: OEM (dipenda dal requisito di misurazione) funzioni: Oltre 2000 generi. Difetto, dimensione, colore, lettore di codici a barre di misurazione ecc di OCR.
Risoluzione: Fino a 1 um (dipenda dal prodotto) Velocità di rilevazione: Fino a 5000pc/min
Tipo di lavoro: Automatico pieno
Evidenziare:

microscopio biologico digitale

,

Microscopio composto biologico

Macchina della soluzione di controllo di qualità di CNC per rilevazione di dimensione di difetto delle componenti



L'attrezzatura di ispezione visiva è un'attrezzatura di misurazione di precisione e di schermatura automatica ad alta velocità che integra il software di misura della visione, la macchina fotografica industriale del CCD, il macchinario, computer industriale, elettrico, salto dell'elettrovalvola a solenoide ed altre funzioni.



Tramite il dispositivo d'alimentazione automatico (piastra vibrante, manipolatore, cinghia, ecc.), il pezzo in lavorazione da provare e schermare è trasportato alla stazione di rilevazione uno per uno tramite il dispositivo di trasporto materiale per fotografia ad alta velocità. Poi, il software di ispezione visiva completamente valuta e fornisce risultati di calcolo. Secondo i buoni prodotti e regole prestabiliti della disposizione, i pezzi in lavorazione sono divisi nei buoni e cattivi prodotti. Per concludere, l'elettrovalvola è utilizzata per fornire l'aria nel pezzo della trancia per eliminare ai tipi differenti di scatole, in modo da raggiungere la funzione della selezione e di rilevazione di ispezione di qualità del pezzo in lavorazione.



Funzione di rilevazione

* misura di dimensione del pezzo in lavorazione.

* rilevazione di difetto di aspetto del pezzo in lavorazione.

* riconoscimento di colore e rilevazione di difetto.

* riconoscimento dei caratteri (OCR) e rilevazione di difetto.

* riconoscimento di codice a barre e rilevazione di difetto.

* codificare rilevazione di difetto e di riconoscimento, ecc.



Vantaggi di ispezione visiva

* senza contatto, nessun danneggiamento del pezzo in lavorazione.

* alta accuratezza di rilevazione, fino a 0.001mm.

* velocità veloce di rilevazione, con 5000pcs al minuto.

* migliori l'efficienza globale dell'impresa.

* comprima molti manodopera e costi materiali.

* rilevazione completamente automatica, stabile ed affidabile.

* più alta competitività corporativa.



Campo di applicazione

Ampiamente usato nei telefoni cellulari, in prodotti elettronici, nell'hardware di precisione, nei prodotti dello stampaggio ad iniezione, nella fabbricazione industriale, nella fabbricazione dell'automobile, nell'elaborazione meccanica, nelle metallurgie delle polveri, nella nuova energia, nelle componenti, in apparecchi elettrici, nell'abbigliamento, in campi medici, farmaceutici, militari, aerospaziali ed altro quotidiani di necessità, dell'alimento.

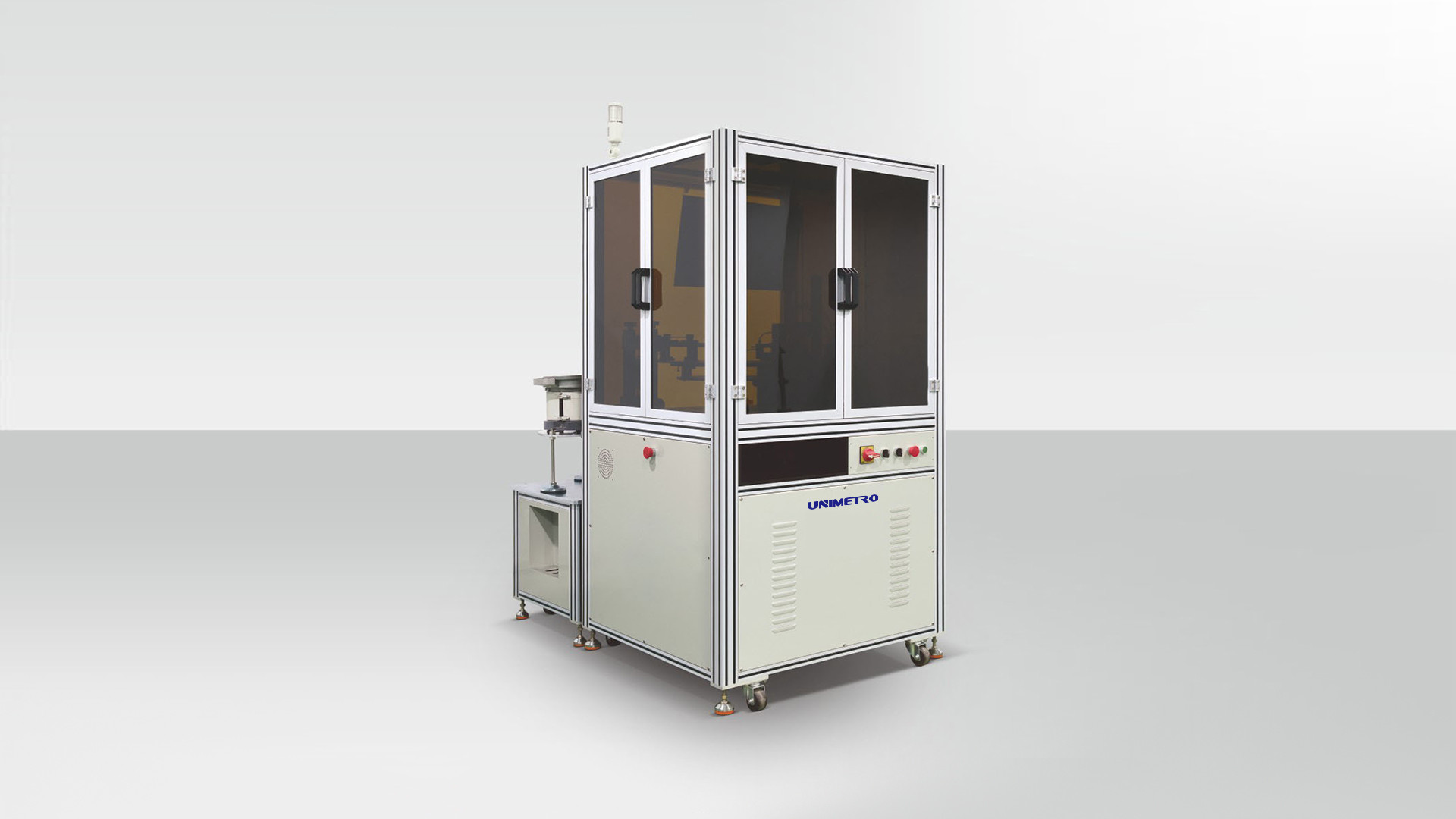

Attrezzatura di ispezione visiva per le componenti

L'attrezzatura di ispezione visiva della componente di UNIMETRO, fornisce le efficaci soluzioni per vari difetti dell'aspetto ed i problemi dimensionali di qualità nel processo di fabbricazione di induttanza, della resistenza, della capacità e di altri prodotti componenti.
Ispezione visiva automatica dei difetti e delle dimensioni di aspetto delle componenti ed uscita intelligente dei rapporti d'ispezione.
Affinchè i produttori delle componenti ottimizzino il processo di produzione, riduca i costi di produzione ed infine assicuri che i prodotti abbiano qualità perfetta.



Prodotto:

Cappuccio della batteria al litio, prodotto semilavorato del cappuccio, cappuccio ptc, anello sigillante, cappuccio dell'anodo del cappuccio, ecc.



Dimensione: 900*1000*1800mm (L*W*H)

Peso: 300kg

Macchina della soluzione di controllo di qualità di CNC per rilevazione di dimensione di difetto delle componenti 0

Caratteristica:

1. Individui automaticamente i difetti dell'aspetto e le dimensioni del commutatore.

2. Tutti gli oggetti difficili sono provati contemporaneamente.

3. L'alta versatilità, un a un dispositivo può individuare i prodotti multipli del commutatore.

4. Rilevazione leader del settore di difetto per l'aspetto del commutatore.
5. la velocità di rilevazione può raggiungere 800 pezzi al minuto.

6. L'accuratezza di rilevazione può raggiungere a 0.001mm.

7. Classificazione automatica e soppressione di buoni e prodotti difettosi.
8. alimentazione automatica e fornito di tramoggia di caricamento d'alimentazione automatica, notevolmente riducente la frequenza di alimentazione del manuale.
9. fornito delle componenti ottiche importate quali la Germania, il Giappone e l'Italia.
10. forma intelligente della prova di uscita da contribuire a migliorare processo di produzione del commutatore del litio.
11. facile da imparare ed usare, potete lavorare indipendente dopo i 1-2 giorni di addestramento semplice.
12. ore 7x24 di lavoro ininterrotto.



Oggetti di rilevazione



Rilevazione di dimensione Altezza, fuori diametro, miscela differente di dimensione
Giunto della lega per saldatura Nessun punto di saldatura, saldatura mancante, deviazione di saldatura, ripartizione, il nero di esplosione, saldatura falsa, profondità di saldatura, saldare bassa, penetrazione del punto, difetto di saldatura
Saldatura ad arco Se c'è la saldatura ad arco, la quantità della saldatura ad arco, l'eccentricità della saldatura ad arco, saldatura mancante, nessun punto di saldatura, saldando il difetto nero e di saldatura, il punto rotto, ecc.
Orifizio Piatto di orifizio mancante, contrappeso di posizione del piatto di orifizio, mancanza del piatto di orifizio, deformazione del piatto di orifizio, macchie, graffi, miscelazione del piatto di orifizio, ecc.
Copertura positiva Deformazione della copertura superiore, eccentricità, graffi, schiacciare, macchie, urti, rientranza, filigrane, miscelazione della copertura superiore, ecc.
Anello sigillante L'anello sigillante è danneggiato, deforme, differenza colore e difficile rivestita dell'anello sigillante, mescolanza dell'anello sigillante, ecc.
Anello di gomma Grembiule mancante, mancare, contrappeso, grembiule rotto, grembiule rotto, ecc.
Ptc Deformazione, graffi, imprimere, danno, bordi neri, bordi interni ed esterni, superfici sporche, differenza di colore, placcatura difficile, ecc.


Macchina della soluzione di controllo di qualità di CNC per rilevazione di dimensione di difetto delle componenti 1



Sistema di ispezione visivo

--> abbiamo sviluppato indipendente il software di ispezione visiva per più di dieci anni. Abbiamo un gruppo di R & S del software del centro e continuamente miglioriamo ed aggiorniamo il software per mantenere il vantaggio di avanguardia di nuova tecnologia

--> le funzioni del software sono oltre 2000 generi, compreso i difetti, colore, la dimensione, la perdita di rame, OCR ecc. È un sistema di controllo di qualità che può incontrare la tempestiva rilevazione dei prodotti in più di 100 industrie.

--> rilevazione senza contatto automatica completa, nessun danneggiamento del pezzo in lavorazione.

--> il software è programmabile e può filtrare 32 categorie al massimo. Anche vari pezzi in lavorazione possono essere completati contemporaneamente, notevolmente migliorando l'efficienza globale dell'impresa.

--> la velocità di rilevazione è veloce, fino a 5000 pezzi al min, che notevolmente migliora la produttività lavorativa della catena di controllo di qualità.

--> nel processo rapido di rilevazione, il software può anche mantenere l'accuratezza ultraelevata e l'accuratezza, secondo il pezzo in lavorazione differente, fino a 1um.

--> da rilevazione alla schermatura e perfino all'imballaggio, non c'proviene esigenza dell'operazione manuale ridondante, che comprime il costo della manodopera, riduce l'impatto umano nel corso di controllo di qualità e notevolmente migliora l'accuratezza.

--> il software intelligente, la pagina amichevole dell'operazione, l'operazione semplice, tavola può scegliere i dati di simulazione, migliorare l'elaborazione rapida di contrasto della serie grande di dati e si collega con il sistema del ERP, migliora l'efficienza di elaborazione dei dati di impresa, con un'occhiata.



Macchina della soluzione di controllo di qualità di CNC per rilevazione di dimensione di difetto delle componenti 2 Macchina della soluzione di controllo di qualità di CNC per rilevazione di dimensione di difetto delle componenti 3





Rilevazione di difetto di aspetto

Macchina della soluzione di controllo di qualità di CNC per rilevazione di dimensione di difetto delle componenti 4
