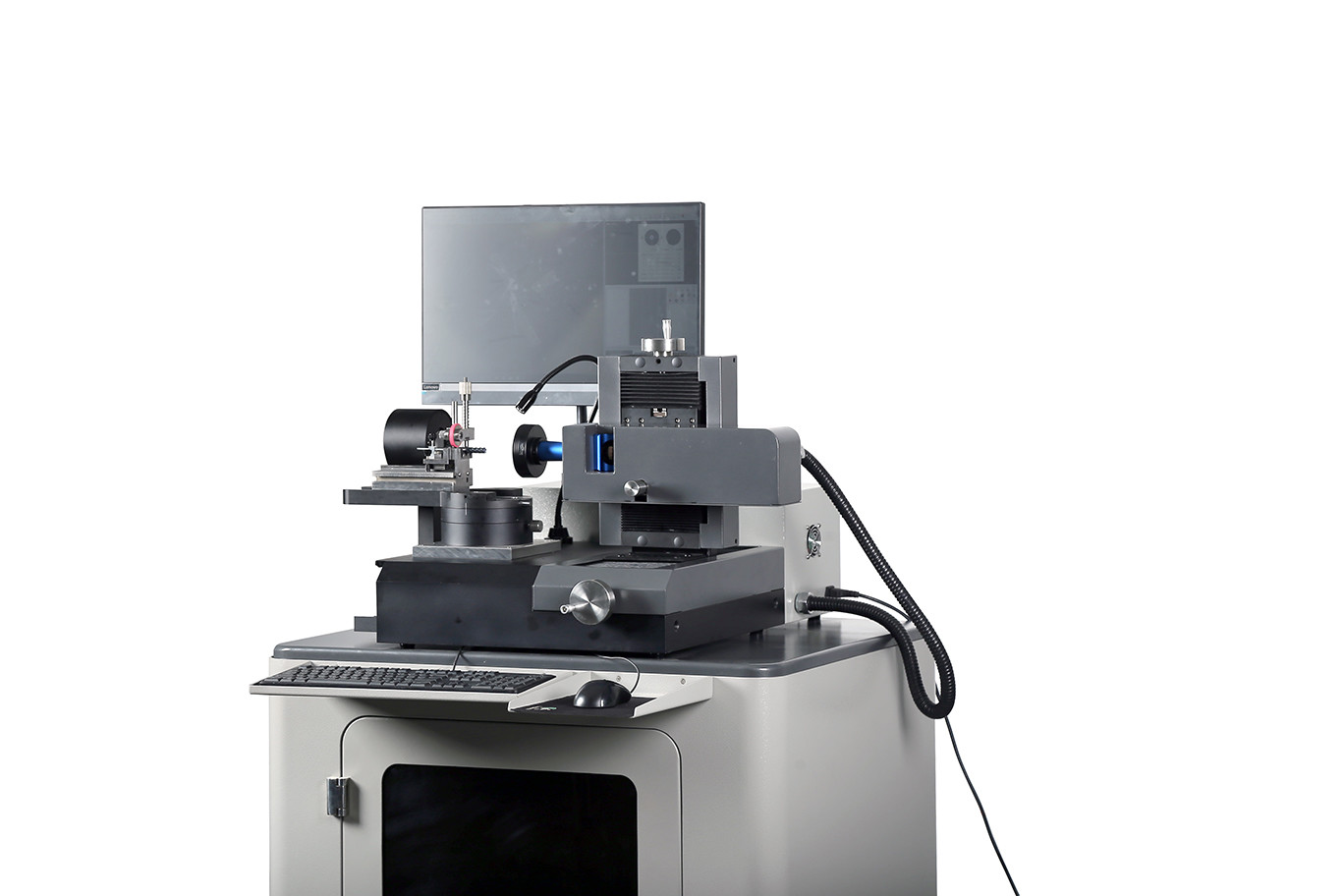

La macchina dello strumento VMM di UNIMETRO RANGER600 è la macchina di misurazione universale per i trapani, frese e contatori e fresature con il sistema illuminante flessibile. Grazie alla progettazione compatta ed alla grande stabilità, Il RANGER600 possono essere impiegati nella stanza della metrologia, ispezione di ricezione, o direttamente nella produzione. Il sistema di ispezione dello strumento RANGER600 è configurato con il software di misurazione universale di SMARTOOL, che gli rende il migliore strumento per tutti i tipi di strumenti per il taglio di metalli, a partire dal controllo veloce dei criteri singoli, quali il contorno o gli angoli esterni, a controllo completo delle geometrie dell'utensile speciale. Gli utenti possono raggiungere facilmente un processo di misurazione di PUT-MEASURE-ANALYSE con il RANGER600.






Progettazione avanzata



--Progettazione ergonomica e costruzione solida.
--La cattura di immagine di HD e la combinazione dell'esposizione, inoltre livello di ingrandimento del microscopio sono facoltative.
--Il codificatore di alta precisione è incastonato nella tavola rotante, offre la posizione precisa di angolo per gli utenti.
--Luce programmabile dell'anello della sezione multipla LED per illuminazione di superficie, anche compreso illuminazione di contorno e la luce ausiliaria di angolo libero per le caratteristiche standard.
--Il software di misurazione di SMARTOOL offre la funzione di misurazione specifica per gli utensili per il taglio.







Parametri



SPECIFICHE PER il sistema di misurazione della fresa
Viaggio dell'ascissa	80mm
Viaggio dell'asse y	60mm
Campo di misura di asse di Z	60mm
Diametro massimo dello strumento	20mm (30mm facoltativi)
Lunghezza massima dello strumento	200mm (350mm facoltativi)
Distanza di funzionamento	90mm
Lente	0.7X-4.5X ha ammaccato lo zoom
Macchina fotografica	macchina fotografica del pixel HD del pixel HD camera/5M di 2M (Optionsl)
Risoluzione lineare della scala	0.0001mm
Ingrandimento	12.6X-79.2X/25.2X-158.4X (facoltativo)
Campo visivo	27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (facoltativo)
Accuratezza di misurazione	X~Y, (2.5+L/100) μm, L è la lunghezza misurata
PC	Sistema TUTTO COMPRESO del PC, OS di Windows 10, con 24" monitor LCD
Sistema di illuminazione	luce dell'anello di 8 sezioni LED, luce di contorno e luce ausiliaria flAexible, tutti i controllo del software e programmabile.
Formato introdotto	Archivi di DXF
Formato dell'uscita	EXCEL, DXF





Caratteristiche



Per gli strumenti più veloci e più precisi inclini la posizione durante il processo di misurazione, la tavola rotante delle offerte RANGER600 2 angoli fissi meccanici, 0 gradi e i 90 gradi. Alle 0 posizioni di grado gli utenti possono misurare l'estremità dello strumento, l'estremità dello strumento - asse concentrare, estremità dello strumento - angolo anteriore, ecc. E 90 gradi di posizione è disponibili per l'angolo di elica, l'angolo anteriore assiale, in primo luogo l'angolo posteriore, l'angolo in secondo luogo posteriore e la inclinazione l'angolo del bordo, ecc.
Se l'altra posizione di angolo è richiesta, gli utenti possono anche usare il codificatore accurato che è incastonato nella tavola rotante per verificarsi. La lettura di angolo è esposizione nel software.











Funzione del software



Utensili per il taglio conducenti che misurano soluzione
Gli utensili per il taglio di SMARTOOL che misurano il software è sviluppato in base alla tecnologia di misurazione ottica e digitale di alta precisione, è facile ed intuitiva funzionare ed offre i numerosi di misurazione di valutazione ed algoritmi specificamente per gli strumenti manifatturieri o affilati nell'affare stridente.
