| Luogo di origine: | La Cina |
|---|---|
| Marca: | UNIMETRO |
| Numero di modello: | UNIPJ-3000CZ |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Discussible |
| Imballaggi particolari: | Cassa di legno |
| Tempi di consegna: | lavoro 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10 al mese |
| Pedale: | Disponibile | Collegamento RS232: | Disponibile |
|---|---|---|---|
| Compensazione: | Compensazione lineare o compensazione lineare della sezione | Risoluzione (ascissa, asse y): | 0.5um |
| Dimensioni dello schermo (millimetri): | Ф312 ha usato range>Ф300 | Illuminazione: | lampada 24V/150w-halogen |
| Evidenziare: | Proiettore di profili orizzontali,macchina del proiettore di profilo |
||
Caratteristiche

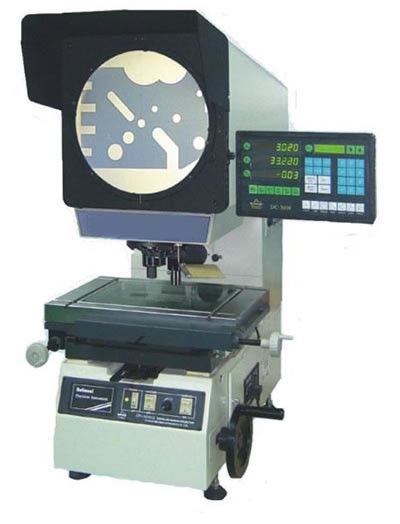

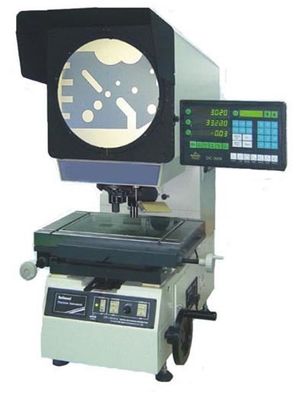

Il proiettore di profilo ottico di serie di UNIPJ-3000CZ è uno strumento di misura ottico con il rendimento elevato e la funzione stabile. La serie è con la lettura digitale DC3000 di funzione multipla e del pedale, che assicura la misurazione ed il emissione dei dati veloci e l'alta efficienza.
Il proiettore di profilo ottico di serie di UNIPJ-3000CZ è con il piatto scambiabile per l'installazione della lente, che è disponibile per la lente 3. Se durante l'ingrandimento trattato di misurazione il cambiamento è richiesto, gli utenti devono soltanto commutare il piatto invece di cambiamento della lente, questa offre l'alta efficienza molto.
Il proiettore di profilo di serie di UNIPJ-3000CZ sta usando la struttura della fase della correzione. Gli utenti muovono la scatola ottica per mettere a fuoco. Quale fornisce la capacità di onere gravoso molto per la fase di lavoro. Inoltre la dimensione di viaggio della fase è possibile per essere molto più grande dei modelli tradizionali.
Lettura di DC3000 Digital
Il DC3000 sta offrendo la funzione di misurazione potente per gli utenti:
1. Misurazione, prestabilire e costruzione con elemento di immagine quali punto, la linea, il cerchio, l'angolo, la distanza, il rettangolo, il filo di viti ecc.
2. Coordinate sfalsate.
3. Disponibile per il rivelatore del bordo o del pedale.
4. Funzione di stampa disponibile, che può stampare il programma applicativo, l'elemento di immagine o la lettura di asse.
5. Funzione d'uscita RS232, che può produrre le letture delle scale lineari al PC.
6. La funzione di programmazione per l'utente, utenti può registrare i punti di misurazione, che fa la misurazione di ripetizione degli stessi pezzi in lavorazione molto più velocemente.
7. Le coordinate multiple scrivono l'asse, l'inc e gli ABS a macchina disponibili, polari e rettangolari, commutatore di mm/inch.
8. Compensazione lineare o compensazione lineare della sezione disponibile.
9. 100 gruppi di memoria permanente di stoccaggio dell'elemento, 10 temporanei.
Parametri
| Specificazione | ||||||
Modello |
| UNIPJ-3015CZ | UNIPJ-3020CZ | UNIPJ-3025CZ |
||
| Tavola di funzionamento | La dimensione della tavola del metallo (millimetri) | 354*228 | 404*228 | 450*280 |
||
La tavola di vetro (millimetri) | 210*160 | 260*160 | 306*196 |
|||
Ascissa, viaggio (millimetri) | 150 | 200 | 250 |
|||
Viaggio dell'asse y (millimetri) | 100 | 100 | 150 |
|||
viaggio di Z-asse (millimetri) | 100 | 100 | 100 |
|||
| Peso | 170 | 175 | (chilogrammo) | (chilogrammo) |
||
| Dimensione (L*W*H) | (millimetro) | 780*810*1120 | 780*810*1120 | 780*810*1120 |
||
| Accuratezza di misurazione | (um) | (3+L/75) | (3+L/75) | (3+L/75) |
||
Schermo del proiettore | Dimensioni dello schermo (millimetri) | Ф312 ha usato range>Ф300 (con la linea trasversale) |
||||
| Gamma rotatoria dello schermo | 0°~360° |
|||||
Risoluzione rotatoria di angolo | 1 ‵ o 0.01° |
|||||
Lente | Ingrandimento | 10X (opzione) | 20X (opzione) | 50X (opzione) | 100X (opzione) |
|
Vista dell'oggetto (millimetri) | Ф30 | Ф15 | Ф6 | Ф3 |
||
Distanza di funzionamento (millimetri) | 77,7 | 44,3 | 77,7 | 77,7 |
||
| Altezza di Max.Workpiece | 90mm | 90mm | 90mm | 90mm |
||
| Sistema di lettura di Digital | Il sistema di elaborazione dati multifunzionale DC-3000 che compare in inglese, può essere utilizzato per riunire i dati e per misurare il punto, la linea, il cerchio, l'angolo e la distanza. |
|||||
| Illuminazione | L'illuminazione della trasmissione e della riflessione: lampada 24V/150w-halogen. |
|||||
| Potere | 110V/220V (CA) 50/60Hz totale power=400W |
|||||
| Raffreddamento | Dai fan |
|||||
| Accessori | lo Mini-stampatore (opzione), rivelatore del bordo (opzione), software di M2D (opzione) ecc, si riferisce prego agli accessori per il proiettore di profilo per maggiori informazioni |
|||||
| Tabella di supporto raccomandata | Dimensione di carico di weight>250kg: 800 (L)*550 (H)*650 (W) millimetro |
|||||
