Movimento di asse di Z: | Il movimento della fase del lavoro, ha motorizzato | Dimensione della fase del lavoro (millimetri): | 640 x 228 |
---|---|---|---|
Dimensione di vetro (millimetri): | 250 x 156 | Gamma di illuminazione (millimetri): | 250 x 150 |
Campo di misura (millimetri): | 200 x 100 | Gamma di focalizzazione (millimetri): | 0-80 |

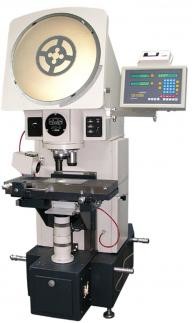

Evidenziare: | proiettore digitale Profilo,macchina del proiettore di profilo |
Caratteristiche
Grande fase del lavoro, onere gravoso, vasto campo di misura.
Movimento di lavoro della fase, controllo motorizzato, operazione facile.
Il sistema ottico è telecentric, facendo uso dell'illuminazione parallela, errore di misura basso.
Torretta della lente di alta precisione, cambiamento facile di ingrandimento, posizionamento preciso.
Regolazione interna della luce di contorno, struttura astuta.
Compreso gli accessori standard del dispositivo come tipo sostenitore di V, sostenitori dei coni retinici.
La serie di UNPJ3-D sta includendo il sistema di lettura digitale funzionale potente e la mini stampante.
La serie di UNPJ3-C sta comprendendo il PC ed il software di misurazione.
Parametri
Dimensione della fase del lavoro (millimetri) | 640 x 228 |
Dimensione di vetro (millimetri) | 250 x 156 |
Gamma di illuminazione (millimetri) | 250 x 150 |
Campo di misura (millimetri) | 200 x 100 |
Gamma di focalizzazione (millimetri) | 0-80 |
Risoluzione (millimetri) | 0,001 |
Accuratezza di misurazione | 4+L/25um (L è la lunghezza di misurazione, unità: millimetro) |
Risoluzione (millimetri) | 15 |
Lente | |||||
Ingrandimento | 10X | 20X | 50X | 100X |
|
Gamma di vista | φ50mm | φ25mm | φ10mm | φ5mm |
|
Distanza di funzionamento | 135mm | 87mm | 52mm | 24mm |
Schermo del proiettore
Diametro dello schermo: 500mm
Gamma girante: 0 - 360 gradi
Risoluzione girante di angolo: 1'
Accuratezza di misurazione girante: 6'
Fase di lavoro
Errore di ingrandimento: 0,08%
Supporto di Rohi
Max. Diameter: 115mm
Lunghezza massima: 300mm
Illuminazione
Luce di contorno e luce di superficie: Lampada dell'alogeno 12V100W
Luogo di lavoro
20℃±5℃, umidità 40%-70%RH
Dimensione di lavoro (millimetro): 1340 x 800 x 1960
Peso: 1000kg
Applicazione
Applicazione tipica: Automobile, assi, cuscinetto del motore, valvole, cuscinetto di frenaggio, tubi, deviatore, iniettore di gas; elettronica, connettori, PWB, coperture del telefono cellulare, pulsanti, per la dimensione e la misurazione dei fori; industria della gomma, anello di gomma, barretta di gomma; meccanico, per i fili, viti, lama del motore, ingranaggi, strumenti; industria dell'orologeria, cuscinetti, ingranaggi, indicatori; aviazione, ventola, componenti elettronici, cuscinetti.
Informazioni di società
Il nostro Client&Agent
FAQ |
---|
Q1: È voi una fabbrica o la società per azioni? |
A1: Siamo una fabbrica e dargli la risposta più rapida in 24 ore. |
Q2: Che cosa è la vostra società pricipalmente dentro? |
A2: Dobbiamo pricipalmente produrre la macchina di misurazione della visione, macchina di misurazione coordinata, fixturesetc di CMM&VMM. |
Q3: Come scegliere la specificazione appropriata? |
A3: Finchè ci dite la varietà e la dimensione di prodotto da misurare, il nostro gruppo professionale vi consiglierebbe dello strumento di misura delle specifiche adatte. |
Q4: Accettate il servizio su misura? |
A4: Sia sicuro! Possiamo fornire non solo le macchine tipiche, ma anche le macchine su misura ai bisogni del cliente. |
Q5: Che cosa è il vostro periodo di garanzia? |
A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La nostra qualità del prodotto è molto stabile ed abbiamo migliorato molto su alcune parti fragili. Potete riposare rassicurante della nostra qualità del prodotto. |
