Risoluzione: | 0,1 um | Caricamento della fase del lavoro: | 10kg |
---|---|---|---|
Misurazione assoluta di dimensione esterna: | 0 - 100mm | Misurazione di incremento di dimensione esterna: | 0-750mm |
Evidenziare: | Proiettore di profili orizzontali,macchina del proiettore di profilo |
Caratteristiche
La base della macchina sta usando il ghisa di rendimento elevato, con il processo invecchiante, l'alta stabilità.
Il fuso di misurazione sta usando per ottimizzare la progettazione quadrata, assicura la stabilità del movimento durante il processo di misurazione.
Accessori potenti multipli per opzione, requisito di misurazione differente di soddisfazione.
La sorgente luminosa stridente sta utilizzando il generatore infrarosso, che è con vantaggio di bassa tensione, a corrente debole, di piccola dimensione, ciclo di lunga vita.

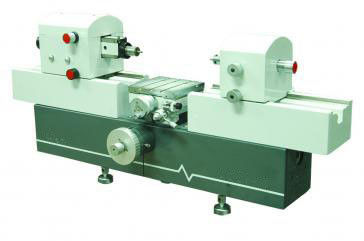

La macchina di misurazione di lunghezza di UNIDL-36H sta usando il sistema di misurazione di alta precisione, conciliandosi con il principio di abbe, offrente l'alta precisione di misurazione.
La serie sta usando il sistema della grata ottica di rendimento elevato ed il sistema della suddivisione, con alta precisione e la stabilità.
Compreso software potente, compensare l'errore e gli errori di lettura causati tramite la differenza della temperatura ed automatici identificando la funzione di svolte decisive ha incluso.
Parametri
Campo di misura (millimetro):
Dimensione esterna: 0 - 100 di misurazione assoluti, incremento che misura 0-750
Dimensione interna: facendo uso di piccolo gancio di misurazione, (profondità massima 12, spessore massimo 50): 10-480
Facendo uso di grande gancio (profondità massima 50, di spessore massimo 85): 30-450
Facendo uso della misurazione elettrica del dispositivo: facendo uso del gancio di misurazione elettrico è 1-60, quando facendo uso del gancio universale è 14-112
Risoluzione: 0.1um
Accuratezza: (temperatura 20°C±0.2°C)
Modello | Misurazione di dimensione esterna | Misurazione di dimensione interna |
JD36 | 0.3um | 0.7um |
JD36-H | 0.2um | 0.6um |
I fili interni si concentrano la misurazione del diametro:
Facendo uso di piccolo gancio (diametro è 13-30)
Facendo uso di grande gancio, il diametro è 31-2 la x (70 - lo spessore della parete), passo: 0,5 - 6
Misurazione concentrare esterna del diametro (millimetro): massimo 200, passi 1 - 6
Forza di misurazione (N): 0, 1,5, 2,5
Errore dell'esposizione di valore:
Modello | Misurazione di dimensione esterna | Misurazione di dimensione interna |
JD36 | 2σ≤0.2um | 2σ≤0.4um |
JD36-H | 2σ≤0.1um | 2σ≤0.3um |
Fase di lavoro universale: installando dimensione (millimetro), circa 160 x 160
Altezza che regola gamma (0-100) millimetro, viaggio trasversale: 25 millimetri
Intorno asse y inclinata: ±3 gradi, rotazione della fase del lavoro: gradi ±4
Caricamento della fase del lavoro: 10kg
Dimensione di corrispondenza di misurazione del diametro interno della copertura: φ6H7
Diametro esterno della barretta di misurazione della copertura e della corrispondenza interna di misurazione della copertura: φ6g6
Luogo di lavoro: temperatura 20℃±0.5℃, umidità ≤60%RH
Peso: 170kg
Dimensione (millimetro): 1060 X 390 X 450
