Sistemi di misurazione LCD di visione del PWB del grande di visione di misura movimento rapido della macchina

Informazioni di base
Luogo di origine: La Cina
Marca: UNIMETRO
Numero di modello: LUI
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: Cassa di legno
Tempi di consegna: 30 giorni di lavoro
Termini di pagamento: T/T
Capacità di alimentazione: 1 al mese
Informazioni dettagliate
Corsa dell'asse Z: 150mm Obiettivo: Zoom/lente 0.7-4.5X di Autozoom/lente detented manuali di Navitar per opzione
Ingrandimento: 33-195X Campo di visione: 8.1-1.3
Risoluzione di misurazione: 1um/0.5um/0.25um/0.1um per facoltativo Software di misurazione: Software di misurazione del composto razionale di VUE 3D
Illuminazione: Le 8 sezioni programmabili suonano il LED per luce di superficie, 40 sezioni suonano il LED per opzi
Evidenziare:

sistema di misura di visione

,

sistemi di misurazione di visione

,

Grande macchina di misura di visione


Descrizione di prodotto



LUI tipo macchina automatica del cavalletto di serie di misura di visione di CNC





Prodotto Decription



Tipo macchina del cavalletto di alta precisione di serie di misura della visione combina l'alta precisione e l'alta efficienza, offre l'alta velocità che misura per gli elementi geometrici dei generi differenti di parti. LUI che la serie è ampiamente usata dentro varia le industrie ed i prodotti come PWB, laminato placcato di rame, grandi vetri, moduli LCD e materiali di isolamento ecc.



L'analisi di elementi limitati è introdotta nel processo di progettazione del LUI serie, assicura l'alta rigidità e la struttura meccanica accurata. La base della macchina sta usando il tipo mobile struttura del ponte della struttura chiusa, che è semplice ed offre l'alta capacità di carico e la migliore prestazione di moto.



la base della macchina del granito di 000 gradi, offre l'alta rigidità, la resistenza della corrosione e l'alta stabilità.



La fase del lavoro può prestabilire i prodotti multipli che fixturing la soluzione, inoltre combinazione multipla della lente è per opzione, risponde all'esigenza di misurazione differente dai clienti differenti.



Il sistema di controllo vicino completo di moto del ciclo assicura il migliore movimento e la prestazione di posizionamento.

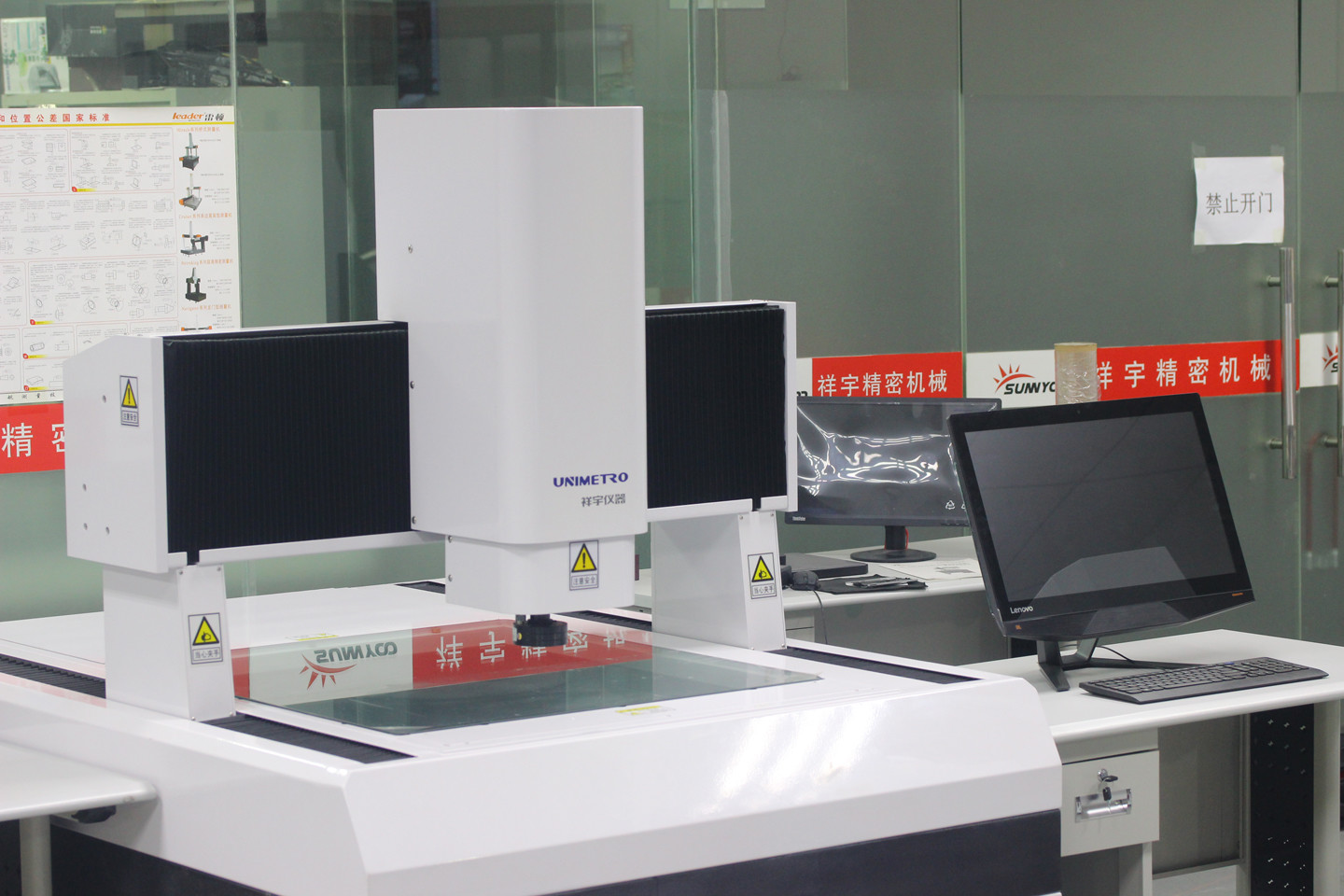

Sistemi di misurazione LCD di visione del PWB del grande di visione di misura movimento rapido della macchina 0



Con l'analisi agli'elementi finiti ed il granito di 000 gradi, otteniamo la progettazione della struttura della macchina più ragionevole ed ottimizzata, che assicura l'alte rigidità ed affidabilità.



Macchina di misura della visione di alta efficienza di serie grande sta utilizzando il regolatore di moto di UWC e gli alti motori di coppia di torsione, offre il controllo di moto di rendimento elevato, l'alta accelerazione ed il posizionamento veloce offre l'alta efficienza nel processo di misurazione.



Sistemi di misurazione LCD di visione del PWB del grande di visione di misura movimento rapido della macchina 1

Grande pacchetto della soluzione della macchina di misura di visione di UWC, motori di Panasonic per opzione



La struttura della macchina è con la struttura commovente del cavalletto che assicura una struttura più semplice e più astuta con più alto caricamento e una migliore prestazione del movimento.







Immagini dettagliate

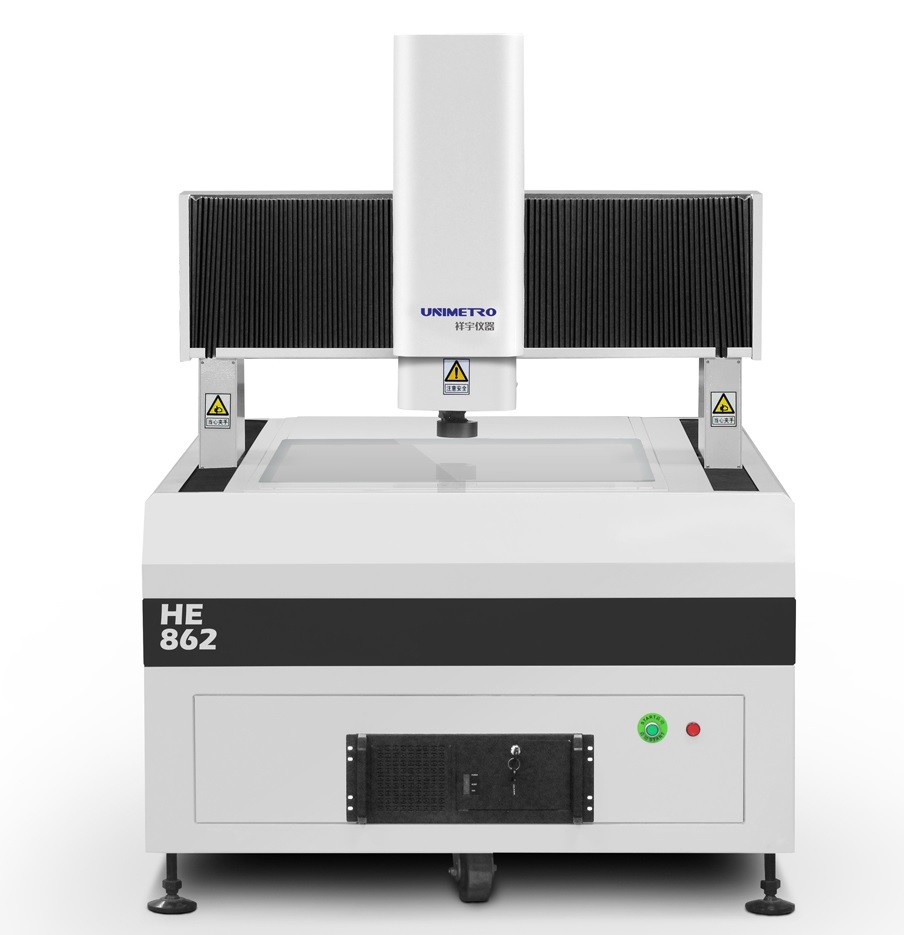

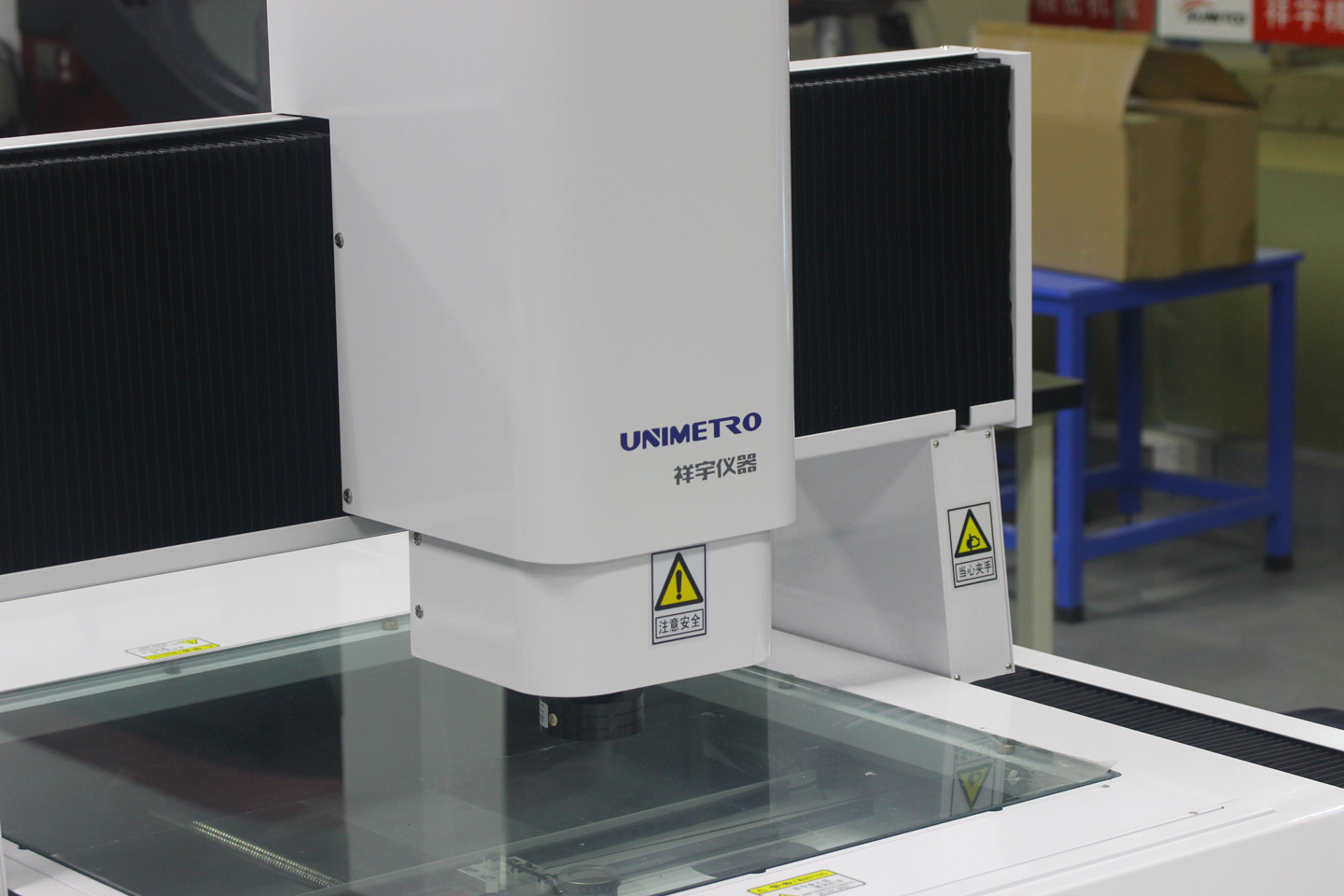

Sistemi di misurazione LCD di visione del PWB del grande di visione di misura movimento rapido della macchina 2 Sistemi di misurazione LCD di visione del PWB del grande di visione di misura movimento rapido della macchina 3

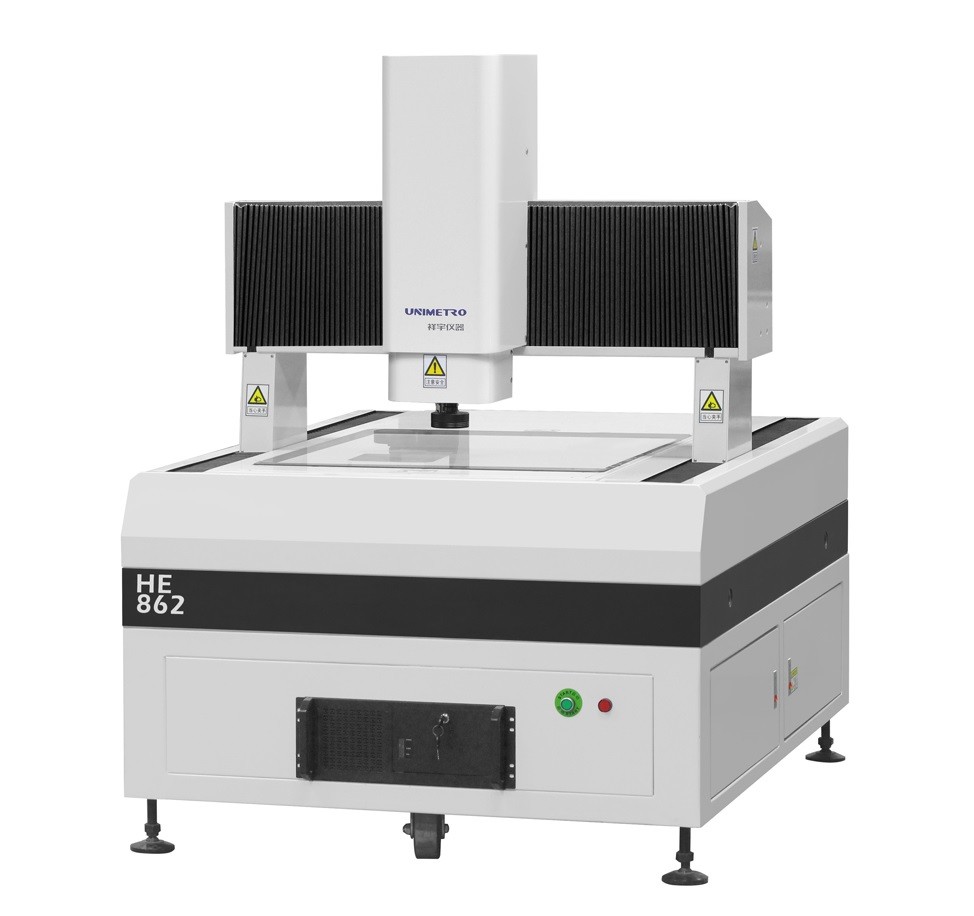

Sistemi di misurazione LCD di visione del PWB del grande di visione di misura movimento rapido della macchina 4 Sistemi di misurazione LCD di visione del PWB del grande di visione di misura movimento rapido della macchina 5

La guida di scorrimento accurata della fodera di uso di asse di X/Y, asse di Z utilizza la ferrovia trasversale di rendimento elevato con il gruppo determinato attrito tedesco originale.



Le scale lineari di Renishaw hanno compreso, con il ciclo di alta precisione, della stabilità e di lunga vita.



Secondo le esigenze degli utenti la fase di lavoro può prestabilire con tipo multiplo di dispositivi dei prodotti, anche lente multipla e l'opzione di combinazione delle macchine fotografiche è disponibile, dà la più flessibilità agli utenti.

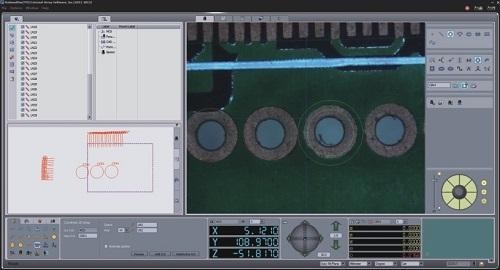

Con software potente Razionale-VUE gli utenti possono raggiungere facilmente i programmi di misurazione complicati. Nella fabbricazione in serie macchina di misura della visione di serie può essere uno strumento di misura potente.



Sistemi di misurazione LCD di visione del PWB del grande di visione di misura movimento rapido della macchina 6











Parametri



Modello

LUI 652

HE862

HE1080

HE1210

HE1512

HE1812

X, viaggio di Y (millimetri)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

viaggio di Z-asse (millimetri)

200 (può essere alzato secondo i requisiti dei clienti)

Capacità di carico

approssimativamente 35 chilogrammi

Dimensione (millimetri)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Peso (chilogrammi)

1500

1800

2900

3200

4400

4800

Risoluzione

0.5μm (0.1um per opzione)

Macchina fotografica

macchina fotografica digitale di 2M HD GIGA

Zoom

ingrandimento automatico professionale dello zoom dello zoom: 1~10X

Video ingrandimento

18~195X (secondo i modelli differenti della macchina fotografica selezionata, il suo ingrandimento cambierà; l'ingrandimento reale è conforme ai dati misurati)

FOV

8.1~1.3mm (secondo gli schemi di corrispondenza differenti della macchina fotografica e della lente, il campo visivo cambierà di conseguenza ed il campo visivo reale è conforme ai dati misurati)

Accuracy*

μm del ≤ (3+L/200)

Illuminazione

Illuminazione programmabile della superficie di 5 sezioni LED dell'anello 8 (40 sezioni suonano la luce, la luce coassiale, la multi luce mobile dell'anello di colore per opzione)










Soluzioni facoltative



Sistemi di misurazione LCD di visione del PWB del grande di visione di misura movimento rapido della macchina 7 Sistemi di misurazione LCD di visione del PWB del grande di visione di misura movimento rapido della macchina 8



Illuminazione:
Lente:
Sonda di tocco:
Sensore del laser
4/8/40 di luce dell'anello di LEDsurface delle sezioni
48 parti 4 colora la luce dell'anello del LED
Il bene mobile 4 colora la luce dell'anello del LED
Zoom ammaccato manuale
Zoom automatico
Zoom ammaccato manuale con luce coassiale
Zoom automatico con luce coassiale
Corredi di MCP di Renishaw
Errore di misura<> Renishaw PH6+TP20
Errore di misura<>
Sensore del laser del non-contatto di KEYENCE
Sensore di misurazione della luce bianca
