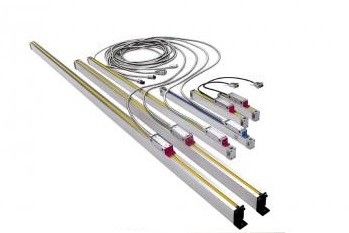

Renda paricolare il tornio lineare ottico EDM del segnale VMM del segnale 422 di TTL della scala da 0,0001 millimetri

Informazioni di base
Luogo di origine: La Cina
Marca: UNIMETRO
Numero di modello: UJC
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: scatola di carta
Tempi di consegna: 5 giorni del lavoro
Termini di pagamento: T/T
Capacità di alimentazione: 200 al mese
Informazioni dettagliate
Distanza grattare: 20um (0.02mm), 10um (0.01mm) Sistema di misurazione grattare: sistema di misurazione infrarosso Proiezione tipo, lunghezza d'onda infrarossa: 800nm
velocità di lavoro massima: 20m/min (1um), 60m/min (5um) Segnale in uscita: TTL, RS422, ~1VPP
Tensione di funzionamento: 5V±5%DC, 12±5%DV, 24V±5%DC Luogo di lavoro: Temperatura: -10-45°C, humidity≦90%
Evidenziare:

scala digitale lineare

,

codificatore lineare ottico


Descrizione di prodotto



Tornio lineare ottico EDM del segnale VMM del segnale 422 di TTL della scala di risoluzione di 0,0001 millimetri



Introduzione



Il sistema lineare del trasduttore pricipalmente è utilizzato nella struttura guidante del movimento lineare, è per la lettura accurata di posizione del movimento lineare. È ampiamente usato nelle macchine utensili e negli strumenti di misura. Unimetro fornisce i modelli multipli dei prodotti lineari delle scale, usati dentro varia della modifica digitale delle macchine di misurazione o delle macchine utensili. Inoltre l'OEM o il ODM è disponibile.



Le scale lineari di serie di UJ sono con 2 modelli, le scale aperte e le scale sigillate. La scala aperta è tipo di alta precisione, pricipalmente usato sulla macchina di misurazione, il più di alta risoluzione fino a 0.1um. Le scale sigillate pricipalmente sono utilizzate in macchine utensili e negli strumenti di misura, nel segnale di TTL o nel peccato/segnale di cos, compreso le scale sottili, la norma e le larghe scale. La lunghezza delle larghe scale UJCXG è fino a 3100mm. Le larghe scale extra sono fino a 3100mm-15000mm. Inoltre offerte variamo degli accessori per gli utenti basati sul requisito di installazione.



Modelli



Usato sulle macchine di misurazione: UJCXF, UJCXE, UJCXFS, serie di UJCXH

Usato sulle macchine utensili: UJCXF, UJCXFS, UJCXE, UJCXK, UJCXG, serie di UJCXGL

Usato sulla macchina a iniezione di plastica: UJCXEP

EDM, piccoli fori macchina, taglio del cavo: sensore speciale per EDM



Parametri



Modello

UJCXF1/UJCXFS1

UJCXF5/UJCXFS5

UJCXH

UJCXE1

UJCXE5

UJCXG1

UJCXG5

UJCXGL5

Distanza grattare

20um (0.02mm), 10um (0.01mm)

Sistema di misurazione grattare

sistema di misurazione infrarosso Proiezione tipo, lunghezza d'onda infrarossa: 800nm

Sistema del movimento capo del lettore

Un movimento verticale di 5 cuscinetti

movimento dei cuscinetti 45°5

Risoluzione

1um

5um

1um

5um

1um

5um

1um

5um

5um

Viaggio

50-600mm, 50-400mm (tipo del FS)

50-500mm

50-1000mm

50-3000mm

3000-6000mm

Velocità di lavoro massima

20m/min (1um), 60m/min (5um)

Segnale in uscita

TTL, RS422, ~1VPP

Tensione di funzionamento

5V±5%DC, 12±5%DV, 24V±5%DC

Luogo di lavoro

Temperatura: -10-45°C, humidity≦90%





Applicazione



La serie di UJC si è applicata su una macchina di misura della visione



Renda paricolare il tornio lineare ottico EDM del segnale VMM del segnale 422 di TTL della scala da 0,0001 millimetri 0





Informazioni di società

Macchina visiva di misura
Macchina visiva di misura
Macchina visiva di misura
Macchina visiva di misura

Il nostro Client&Agent

 Macchina visiva di misura
Macchina visiva di misura
FAQ
Macchina visiva di misura  Q1: È voi una fabbrica o la società per azioni?
Macchina visiva di misura  A1: Siamo una fabbrica e dargli la risposta più rapida in 24 ore.
Macchina visiva di misura  Q2: Che cosa è la vostra società pricipalmente dentro?
Macchina visiva di misura  A2: Dobbiamo pricipalmente produrre la macchina di misurazione della visione, macchina di misurazione coordinata, fixturesetc di CMM&VMM.
Macchina visiva di misura  Q3: Come scegliere la specificazione appropriata?
Macchina visiva di misura  A3: Finchè ci dite la varietà e la dimensione di prodotto da misurare, il nostro gruppo professionale vi consiglierebbe dello strumento di misura delle specifiche adatte.
Macchina visiva di misura  Q4: Accettate il servizio su misura?
Macchina visiva di misura  A4: Sia sicuro! Possiamo fornire non solo le macchine tipiche, ma anche le macchine su misura ai bisogni del cliente.
Macchina visiva di misura  Q5: Che cosa è il vostro periodo di garanzia?
Macchina visiva di misura  A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La nostra qualità del prodotto è molto stabile ed abbiamo
migliorato molto su alcune parti fragili. Potete riposare rassicurante della nostra qualità del prodotto.
