Informazioni dettagliate

Nome del prodotto:	CMM macchina di misurazione di coordinata	Materiale:	Base di marmo
Campo di misura:	500600500mm	Diamension di Overrall:	125014002600
Peso della macchina:	1950kg	MPEe:	≤ 1.7+L/350 (μm)
MPEp:	≤ 2.3μm	Risoluzione della scala:	0.5um
Evidenziare:	Tipo macchina di misurazione di coordinata di CMM , macchina di marmo della base 3d cmm , macchina dell'elio di misurazione di coordinata dell'auto CMM dei semi

Descrizione di prodotto

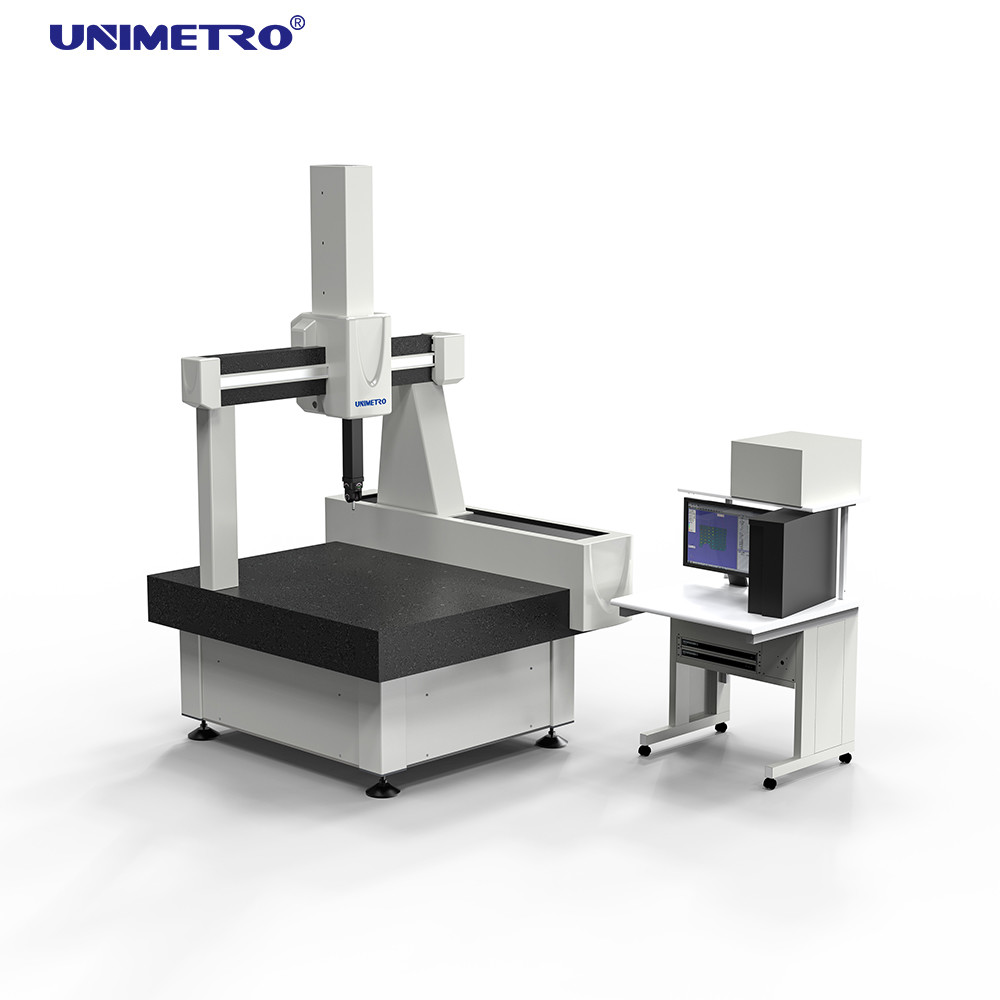

Macchina di misura a coordinate semiautomatica serie Helium (CMM)

Panoramica del prodotto

La serie Helium rappresenta la macchina di misura a coordinate di massima precisione di UNIMETRO, dotata di tecnologia tedesca e garanzia di qualità completa. Ogni componente viene sottoposto a una selezione rigorosa e a un assemblaggio perfetto, con test di accettazione condotti secondo gli standard ISO 10360-2 utilizzando misurazioni laser ultraprecise e misure solide certificate DKD.

Specifiche tecniche

Parametro	Specifica
Area di misurazione	X=510mm, Y=610mm, Z=508mm
Dimensioni complessive	1250×1400×2600mm
Peso massimo della parte	900kg
Peso della macchina	1950kg
MPEe	≤ 1,7+L/350 (μm)
MPEp	≤ 2,3μm
Risoluzione della scala	0,5μm
Massima velocità 3D	500mm/s
Massima accelerazione 3D	900mm/s

Vantaggi principali

Doppio smorzamento passivo delle vibrazioni brevettato

Integrato direttamente nel telaio della macchina, questo sistema brevettato elimina nella maggior parte dei casi la necessità di fondazioni speciali, consentendo il posizionamento vicino alle apparecchiature di produzione senza interferenze dovute a vibrazioni.

Piano di lavoro in granito di alta qualità

Prodotto in granito naturale pesante e di alta precisione proveniente dal "Monte TAI" per fornire uno smorzamento delle vibrazioni superiore e prestazioni stabili.

Guide racchiuse in tutti gli assi

Protegge le guide da danni, sporco e influenze termiche dirette, rendendo la macchina adatta ad ambienti polverosi.

Trasmissione a "rettifica automatica" a frizione

Utilizza una struttura "fissa + microsospensione" per garantire il parallelismo della trasmissione con le guide, con conseguente funzionamento in gran parte esente da manutenzione.

Componenti chiave importati

Tutte le parti critiche, inclusi servomotori, sistemi di trasmissione e sistemi pneumatici, provengono da marchi rinomati per garantire precisione e durata ottimali.

Scala ottica RENISHAW

Riga ottica ad alta precisione con risoluzione di 0,05μm del produttore leader del settore.

Guida per il contorno del cuscinetto d'aria

Struttura circondata su 4 lati con regolatori multipli della pressione dell'aria e design del cuscinetto pneumatico anulare per la stabilità dello strumento durante il movimento.

Tecnologia dei piccoli fori

Crea una zona di condensa tra il cuscinetto d'aria e la guida per compensare il calore derivante dall'attrito del movimento, migliorando la stabilità termica e la precisione a lungo termine (consumo d'aria: 150NL/Min).

Software di misurazione

Rational-DMIS - Un pacchetto software di misurazione 3D integrato su larga scala sviluppato con il kernel DMIS nativo (standard ISO 22093:2003). Progettato per soddisfare sia i principianti che gli utenti avanzati con funzionalità complete.

Specifiche del sistema sonda

Testa della sonda: testa manuale MH20i di RENISHAW

Parametro	Specifica
Ripetibilità della posizione	+0,5 μm
Passaggi di posizionamento	15°
Asse rotante	+180°
Asse oscillante	0° - 90°
Numero totale di posizioni	140 mm
Temperatura operativa	10-40 ℃

Sonda: modulo TP20 SF e gruppo sonda M2

Numero	Nome	Specifiche	Quantità
A-5004-7585	Asta di prolunga della sonda	10mm	2
A-5004-7586	Asta di prolunga della sonda	20 mm	2
A-5000-2280	Asta di prolunga della sonda	240 mm	1
A-5000-7806	Sonda a sfera	Φ1×10mm	2
A-5000-3603	Sonda a sfera	Φ2×10mm	2
A-5000-3604	Sonda a sfera	Φ3×10mm	2
A-5000-4161	Sonda a sfera	Φ4×10mm	1
A-5000-2286	Sonda a sfera	Φ5×10mm	1
	Chiave per sonda		2
Totale:		10 tipi	15 pezzi

Informazioni aziendali

I nostri clienti e agenti

Domande frequenti

Q1: sei una fabbrica o una società commerciale?

A1: Siamo una fabbrica e forniamo risposte entro 24 ore.

Q2: Cosa produce principalmente la tua azienda?

A2: Siamo specializzati in macchine di misura visiva, macchine di misura a coordinate, dispositivi CMM e VMM e relative apparecchiature.

Q3: Come scegliere la specifica appropriata?

A3: Il nostro team di professionisti consiglierà le specifiche adeguate in base alla varietà del prodotto e ai requisiti di misurazione.

Q4: accetti un servizio personalizzato?

A4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze specifiche del cliente.

Q5: qual è il periodo di garanzia?

A5: I nostri prodotti sono coperti da una garanzia di 1 anno. Abbiamo migliorato la durata delle parti fragili e mantenuto una qualità del prodotto stabile.

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	UNIMETRO
Certificazione:	CE,ISO
Numero di modello:	Elio

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	Caso di legno
Tempi di consegna:	3~5 settimane
Termini di pagamento:	T/T
Capacità di alimentazione:	40
