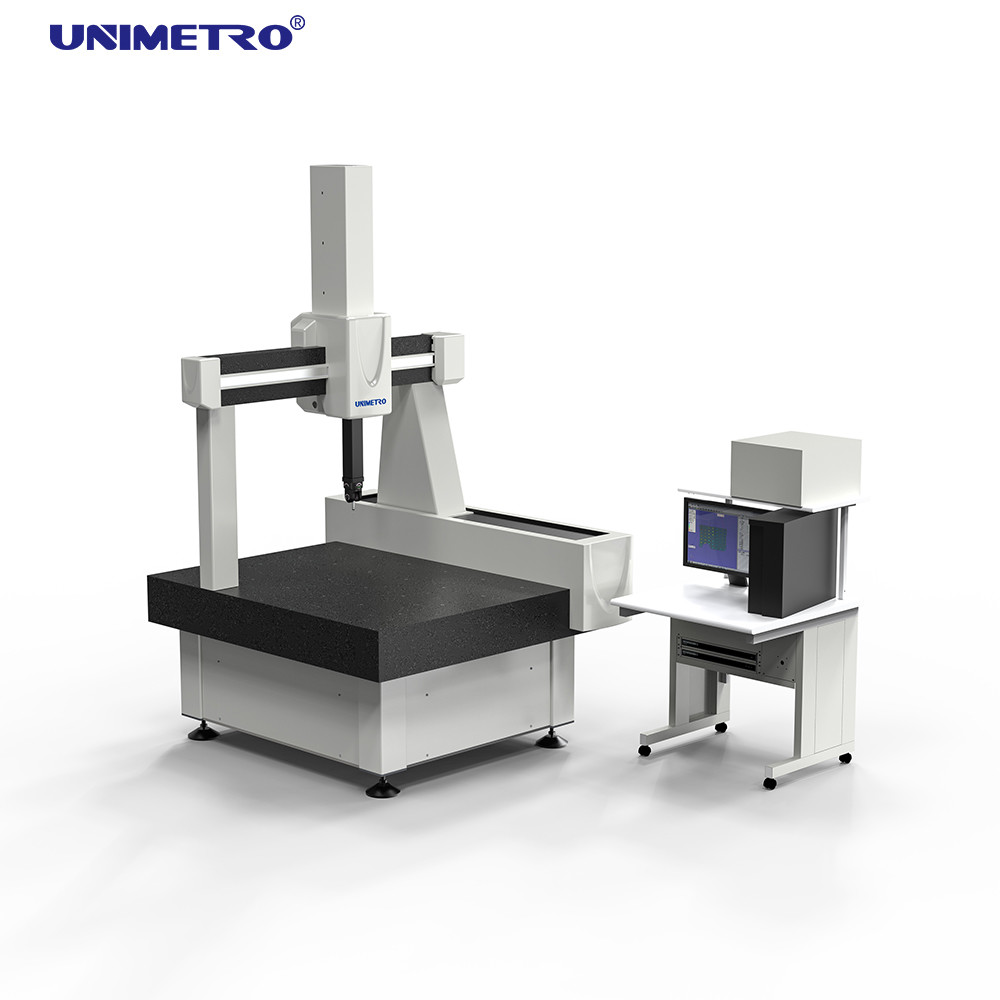

tipo automatico macchina dell'elio dei semi 500mm/S di 3D CMM

Informazioni di base
Luogo di origine: La Cina
Marca: UNIMETRO
Certificazione: CE,ISO
Numero di modello: Elio
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: Caso di legno
Tempi di consegna: 3~5 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 40
Informazioni dettagliate
Nome di prodotto: CMM macchina di misurazione di coordinata Materiale: Base di marmo
Campo di misura: 600*600*600mm Diamension di Overrall: 1350*1580*2680
Peso della macchina: 1950kg MPEe: ≤ 1.8+L/300 (μm)
MPEp: ≤ 2.5μm Risoluzione della scala: 0.5um
Evidenziare:

Tipo macchina dell'elio di 3D CMM

,

Macchina automatica dei semi 3D CMM

,

macchina di misurazione di coordinata di 500mm/S 3D


Descrizione di prodotto



Tipo macchina dell'elio di misurazione semi automatica di coordinata 3D della macchina di alta precisione CMM di 600*600*600mm





Descrizione

«L'elio» è caratterizzato dalla macchina di più alta precisione che sia UNIMETRO sviluppato e progettato interamente. Ogni parte è selezionata rigorosamente nel periodo di fabbricazione e si assicura che tutte le parti siano collegate perfettamente ed opportuno nel periodo di assemblea. L'accettazione delle macchine di misurazione ha luogo secondo l'iso 10360-2. In tal modo, due procedure standardizzate dell'accettazione sono seguite. Tutte le macchine di misurazione sono misurate con ultra un laser di precisione. In seguito, una prova adeguatamente alle norme con le misure solide DKD-certificate quale il blocchetto pianparallelo, piatti della palla, ecc. è condotto. Di conseguenza, i clienti della macchina usano finalmente è alta qualità reale, alta precisione e la tecnologia tedesca.





PARAMETRI TECNICI



Area di misurazione Dimensione globale Max Part Weight
X=610mm, Y=610mm, Z=610mm 1350 x 1580 x 2680 millimetri 1000kg
Peso della macchina MPEe MPEp
1950kg ≤ 1.8+L/300 (μm) ≤ 2.5μm
Risoluzione della scala Velocità massima 3D Accelerazione massima 3D
0.5um 500mm/s 900mm/s





VANTAGGI



Alta ripetibilità: Repeatability∠1μm unidirezionale
Doppia attenuazione passiva di vibrazione di brevetto:
CMM principalmente è usato nella società e vicino in altri macchine e camion del trasporto. La vibrazione influenza la precisione di CMM. Faccia un fondamento speciale è una soluzione ma questi costo e difficoltà di volontà. Il nostro CMM ha il supporto di brevetto con la doppia attenuazione passiva di vibrazione integrata direttamente nel telaio della macchina. Così la macchina può essere posizionata adeguatamente vicino a produzione. Non non abbia bisogno del fondamento speciale per questo CMM nella maggior parte dei casi.

Worktable del granito di alta qualità:
Il Worktable è il supporto di tutto il CMM, la sua qualità è importante per la prestazione! Il nostro CMM è fatto con il worktable naturale pesante e stabile di alta precisione, del granito «dal monte Tai»; ciò può sostenere la vibrazione che attenua e migliorare la prestazione di CMM.

Guide incluse in tutte le asce:
L'ambiente del CMM ha requisito rigoroso, ma alcuni differenti quali la temperatura e la polvere sono possibili nella stanza di misura. Come norma, tutte le nostre macchine di CNC misura con le guide incluse. Ciò protegge le guide di scorrimento da danno, dalla sporcizia e dalle influenze termiche dirette. Ciò può impedire i mutamenti esterni di temperatura e della polvere. È importante per uso nell'ambiente polveroso.

Attrito trasmissione «di rettifica» automatica:
Il nostro CMM usa la trasmissione di attrito ed ha il sistema «di rettifica» automatico in tutte le asce. Il sistema di trasmissione facendo uso «riparato + della struttura della micro sospensione» per assicurare la trasmissione è parallelo alla guida di scorrimento. Quello rende la macchina di misurazione in gran parte senza manutenzione.

Parti fondamentali importate:
Le parti fondamentali sono più importanti per la stalla della macchina. Soltanto con la migliore progettazione e la migliore qualità delle parti fondamentali può fare la stalla di molto tempo di CMM. Tutte le parti fondamentali sono marche famose (servomotore, sistema di trasmissione, sistema pneumatico ecc.). Ciò può fare il migliore tempo di impiego e di precisione del CMM.

Scala ottica di RENISHAW:
La scala ottica è una della maggior parte della parte importante per CMM; RENISHAW è la migliore bandiera nel dominio CMM delle parti. Ha i migliori prodotti e la migliore reputazione di servizio! Il nostro CMM usa sempre la scala ottica di alta precisione di RENISHAW. La risoluzione è 0,05 um.

Guida di scorrimento di bordi del cuscinetto dell'aria in tutti e 4 i lati:
L'aria che sopporta la guida di scorrimento che usando 4 lati ha circondato la struttura! Ciò è il simbolo della stalla e della qualità! Nel nostro CMM, ogni asse ha molti regolatori di pressione d'aria nelle direzioni differenti ed i cuscinetti pneumatici, progettazione sopportante pneumatica anulare garantisce gli strumenti costanti durante muoversi.

Piccola tecnologia dei fori:
Consumo dell'aria: 150NL/Min. la piccola tecnologia dei fori, questa fa la zona condensata fra il cuscinetto dell'aria e la guida di scorrimento. Può sfalsare il poco calore viene dall'attrito di moto! Questa tecnologia migliora la stabilità termica del CMM e tiene la stabilità a lungo termine di precisione.

SOFTWARE

Razionale razionale-DMIS - DMIS è un pacchetto di programmi integrato su grande scala di recente sviluppato di misura 3D. Oltre allo sviluppo ed alla progettazione del software dello studio, che considera i requisiti dei principianti dell'apprendimento e dell'uso facile del software e dei requisiti funzionali degli utenti ad alto livello del software, più d'importanza, si è trasformato in in un modello per CMM la normalizzazione del software di misura. I programmi razionali di DMIS sono progettati con il nocciolo completo ed indigeno di DMIS fino alla versione 5,0 di DMIS, che è completamente differente dal cosiddetto «supporto DMIS» (il nocciolo non è DMIS). Come tutti sanno, DMIS si è trasformato in in una norma ISO (22093:2003 di iso)

tipo automatico macchina dell'elio dei semi 500mm/S di 3D CMM 0





FUNZIONE DELLA SONDA

Testa della sonda: Testa manuale di MH20i da RENISHAW
Ripetibilità della posizione Posizionamento dei punti Asse girante
μm +0,5 15° +180°
0° - 90° 140mm 10-40℃
1950kg ≤ 1.8+L/300 (μm) ≤ 2.5μm
Sonda: Modulo di TP20 SF; Assemblea della sonda di m2
Numero Nome Specifiche Qty
A-5004-7585 Barretta di estensione della sonda 10mm 2
A-5004-7586 Barretta di estensione della sonda 20mm 1
A-5000-7806 Sonda della palla Φ1×10mm 1
A-5000-3603 Sonda della palla Φ1×20mm 2
A-5000-3604 Sonda della palla Φ1×10mm 2
A-5000-4161 Sonda della palla Φ1×20mm 1
A-5000-2285 Sonda della palla Φ1×50mm 1
  Chiave della sonda   2
Totale: Tipo 8   12pc





Informazioni di società


Macchina visiva di misura
Macchina visiva di misura
Macchina visiva di misura
Macchina visiva di misura

Il nostro Client&Agent

 Macchina visiva di misura
Macchina visiva di misura
FAQ
Macchina visiva di misura  Q1: È voi una fabbrica o la società per azioni?
Macchina visiva di misura  A1: Siamo una fabbrica e dargli la risposta più rapida in 24 ore.
Macchina visiva di misura  Q2: Che cosa è la vostra società pricipalmente dentro?
Macchina visiva di misura  A2: Dobbiamo pricipalmente produrre la macchina di misurazione della visione, macchina di misurazione coordinata, fixturesetc di CMM&VMM.
Macchina visiva di misura  Q3: Come scegliere la specificazione appropriata?
Macchina visiva di misura  A3: Finchè ci dite la varietà e la dimensione di prodotto da misurare, il nostro gruppo professionale vi consiglierebbe dello strumento di misura delle specifiche adatte.
Macchina visiva di misura  Q4: Accettate il servizio su misura?
Macchina visiva di misura  A4: Sia sicuro! Possiamo fornire non solo le macchine tipiche, ma anche le macchine su misura ai bisogni del cliente.
Macchina visiva di misura  Q5: Che cosa è il vostro periodo di garanzia?
Macchina visiva di misura  A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La nostra qualità del prodotto è molto stabile ed abbiamo
migliorato molto su alcune parti fragili. Potete riposare rassicurante della nostra qualità del prodotto.
