Informazioni dettagliate

Nome del prodotto:	Tipo caldo macchina del ponte di vendita di misurazione di coordinata di CMM	Modello:	Elio
MPEe:	≤ 1.8+L/350 (μm)	MPEp:	≤ 1.8μm
Scala lineare:	Renishaw 0.1μm	Waranty:	12 mesi
Vantaggio:	Universale, economico, alta precisione
Evidenziare:	CMM macchina di misurazione di coordinata , Tipo coordinato del ponte della macchina di misurazione , Macchina di misurazione di coordinata dell'elio

Descrizione di prodotto

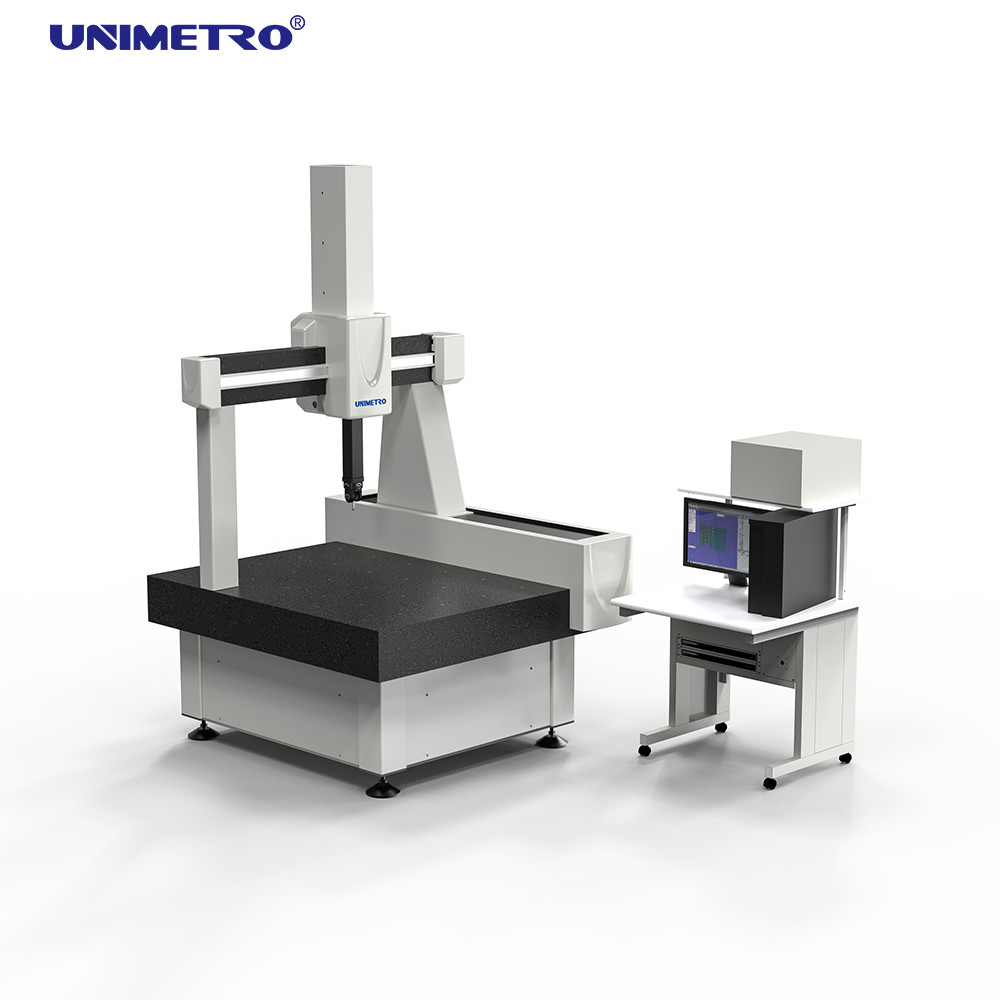

Macchina di misura a coordinate CMM a ponte con tecnologia di misurazione di piccoli fori

Panoramica del prodotto

"Helium" rappresenta la nostra serie di macchine di altissima precisione. Ogni componente è sottoposto a una rigorosa selezione durante la produzione, garantendo una perfetta e tempestiva integrazione durante l'assemblaggio. Tutte le macchine di misura sono accettate secondo gli standard ISO 10360-2, utilizzando due procedure di accettazione standardizzate. Ogni macchina viene misurata con una tecnologia laser ad altissima precisione, seguita da test standardizzati con misure solide certificate DKD, inclusi blocchetti di riscontro e piastre sferiche. Il risultato è una macchina di alta qualità e precisione con tecnologia tedesca.

Specifiche tecniche

Nome del prodotto	Intervallo di corsa (mm)	Precisione (μm)
Elio 500	Asse X: 500-1000	MPEe: 1,3+L/350
Elio 500	Asse Y: 400.500	MPEP: 1.3
Elio 600.700	Asse X: 600-1000	MPEe: 1,3+L/350
Elio 600.700	Asse Y: 600	MPEP: 1.3
Elio 800	Asse X: 800-1500	MPEe: 1,5+L/350
Elio 800	Asse Y: 600.700	MPEp: 1,5
Elio 1000	Asse X: 1000-3000	MPEe: 1,5+L/350
Elio 1000	Asse Y: 800	MPEp: 1,5

Configurazione del sistema

Sistema software	Versione Rational-DMIS Advanced (CAD)
Sistema di controllo e sistema di sonde	Include joystick, sistema di controllo RENISHAW con joystick MCU
Insieme della sonda	RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M
Stilo della sonda	Stilo RENISHAW M2 M3

Caratteristiche principali

Doppio smorzamento passivo delle vibrazioni brevettato

La nostra CMM è dotata di doppio sistema brevettato di smorzamento delle vibrazioni passivo integrato direttamente nel telaio della macchina. Ciò consente un posizionamento adeguato in prossimità delle aree produttive senza richiedere fondazioni speciali nella maggior parte dei casi, contrastando efficacemente le vibrazioni dei macchinari e dei veicoli di trasporto vicini.

Piano di lavoro in granito di alta qualità

Prodotto con granito naturale di alta precisione, pesante e stabile proveniente dal "Monte TAI", che fornisce uno smorzamento delle vibrazioni superiore e prestazioni migliorate della CMM.

Guide racchiuse in tutti gli assi

Tutte le macchine CNC sono dotate di guide chiuse che proteggono le guide da danni, sporco e influenze termiche dirette, rendendole ideali per ambienti polverosi.

Componenti chiave importati

Utilizzo di componenti di marchi rinomati tra cui servomotori, sistemi di trasmissione e sistemi pneumatici per garantire precisione ottimale e durata prolungata.

Scala ottica RENISHAW

Dotato di righe ottiche RENISHAW ad alta precisione con risoluzione di 0,5 µm per una precisione di misurazione superiore.

Guida per il contorno del cuscinetto d'aria

Struttura circondata su quattro lati con regolatori multipli della pressione dell'aria e design del cuscinetto pneumatico anulare che garantisce la stabilità dello strumento durante il movimento.

Tecnologia dei piccoli fori

La tecnologia avanzata dei piccoli fori crea una zona di condensa tra il cuscinetto d'aria e la guida, compensando il calore derivante dall'attrito del movimento. Consumo d'aria: 150NL/Min. Questa innovazione migliora la stabilità termica e mantiene la stabilità della precisione a lungo termine.

Pacchetto software

Rational-DMIS è un pacchetto software di misurazione 3D integrato su larga scala di recente sviluppo, progettato per soddisfare le esigenze sia degli utenti principianti che di quelli avanzati. Sviluppato con un kernel DMIS completo e nativo conforme alla versione 5.0 di DMIS (standard ISO 22093:2003), rappresenta un modello di standardizzazione del software di misura CMM.

Panoramica della fabbrica

Informazioni aziendali

I nostri clienti e agenti

Domande frequenti

Q1: sei una fabbrica o una società commerciale?

A1: Siamo una fabbrica e forniamo risposte entro 24 ore.

Q2: Cosa produce principalmente la tua azienda?

A2: Siamo specializzati in macchine di misura visiva, macchine di misura a coordinate, dispositivi CMM e VMM e relative apparecchiature.

Q3: Come scegliere la specifica appropriata?

A3: Il nostro team di professionisti consiglierà le specifiche adeguate in base alla varietà del prodotto e ai requisiti di misurazione.

Q4: accetti servizi personalizzati?

A4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze specifiche del cliente.

Q5: qual è il periodo di garanzia?

A5: I nostri prodotti sono coperti da una garanzia di 1 anno. Abbiamo migliorato significativamente le parti fragili, garantendo una qualità del prodotto stabile su cui puoi fare affidamento.

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	UNIMETRO
Certificazione:	ISO
Numero di modello:	Elio

Quantità di ordine minimo:	1set
Prezzo:	negoziabile
Imballaggi particolari:	caso di legno
Tempi di consegna:	40-45days
Termini di pagamento:	T/T,L/C,D/A,D/P,Western Union,MoneyGram
Capacità di alimentazione:	Insieme 10 al mese
