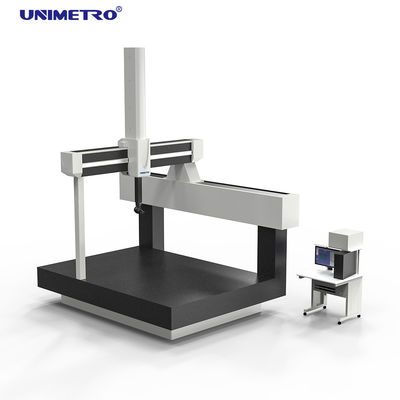

Macchina di misurazione 3D con fascio ceramico per una maggiore precisione
Disegno del fascio ceramico 3D Coordinate Measuring Machine con maggiore precisione

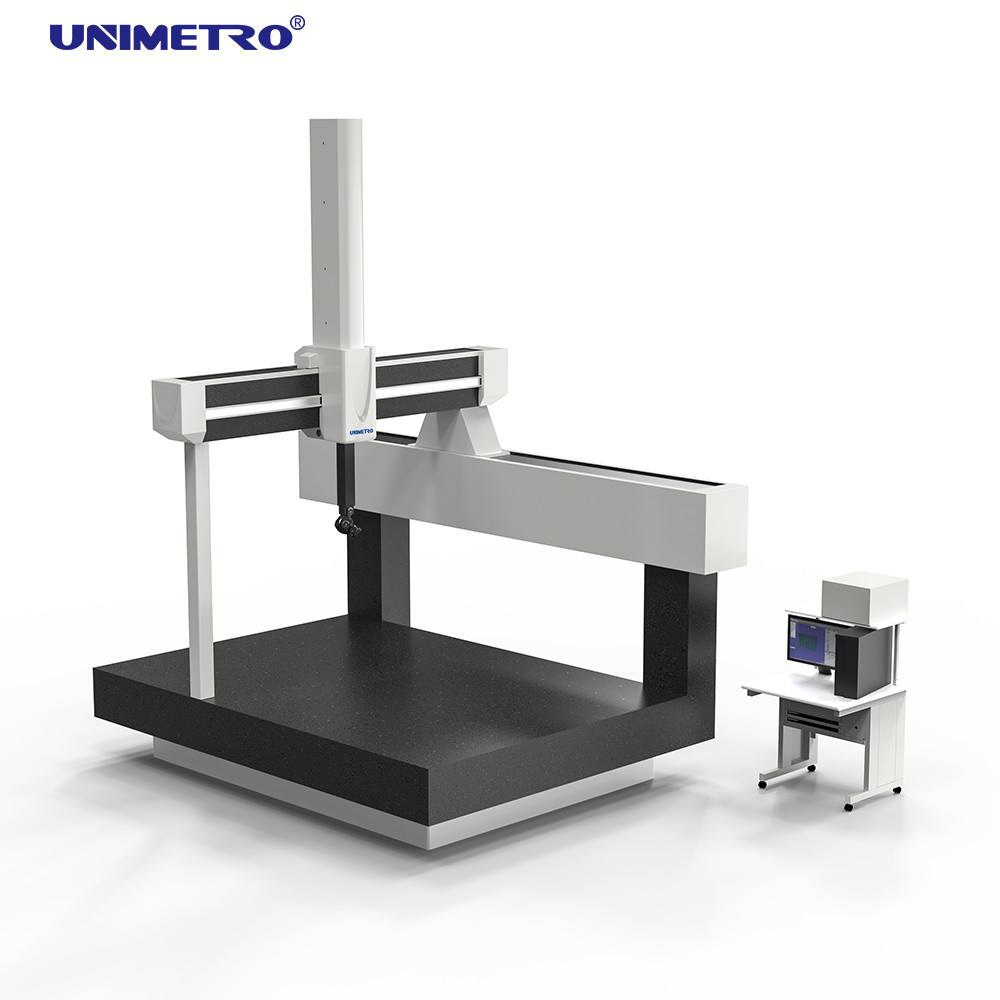

Visualizzazione del prodotto
La macchina di misurazione delle coordinate della serie Neon adotta un design ceramico innovativo per ottenere capacità di scansione e rilevamento di altissima precisione.Particolarmente adatto alle esigenze applicative dei prodotti ad alta precisione nell'elettronicaQuesta macchina di misurazione a tre coordinate può essere dotata di più sonde a tre coordinate.
Parametri tecnici
| Nome del prodotto |
Distanza di percorrenza (mm) |
Accuratezza (um) |
| Macchina di misurazione a coordinate di tipo gantry CMM per l'ispezione delle automobili |
Asse X: 600-1000
Asse Y: 600
Asse Z: 600 |
MPEe: 0,9+L/350um
MPEp: 0,9um |
Asse X: 800-1500
Asse Y: 800
Asse Z: 700 |
- |
Asse X: 1000-3000
Asse Y: 1000
Asse Z: 800 |
- |
Asse X: 1500-4000
Asse Y: 1200
Asse Z: 1000 |
- |
Sistema software
Misurazione SW:Rational-DMIS versione avanzata (CAD)
Manuale:Manuale + disco
Sistema di controllo e sistema di sonda
Sistema di controllo:Include il joystick, il sistema di controllo RENISHAW, include il joystick MCU
Set di sonda:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Stylus della sonda:Stilo RENISHAW M2 M3
Applicazioni tipiche
- Parti di motori e di cavi di cambio per automobili
- Parti di lame, motori e apparecchi aerei
- Ingegneria generale di precisione
- Produzione farmaceutica
Caratteristiche chiave
Piattaforma di lavoro
Piattaforma in granito di alta qualità, rotaia guida a coda di piovro di precisione
La piattaforma di lavoro in granito costituisce la base della macchina, la cui qualità influisce direttamente sulle prestazioni complessive.La piattaforma è costruita con materiale granitico combinato con precise rotaie di guida a coda di cavallo, riducendo efficacemente le vibrazioni della macchina e migliorando le prestazioni generali.
Guida a tre assi
Fabbricazione a partire da prodotti della voce 8528
Entrambi gli assi X e Z hanno una costruzione in ceramica, che fornisce resistenza alla ruggine, un'eccellente rigidità, un coefficiente di espansione termica più piccolo e una maggiore precisione.
Parametro di base
Meccanismo di ammortizzazione passivo doppio
Le macchine di misurazione a coordinate sono tipicamente utilizzate in impianti di produzione in cui le vibrazioni provenienti da macchinari o veicoli di trasporto vicini possono avere un impatto critico sulla precisione.Mentre la creazione di fondazioni a prova di terremoto è una soluzione di baseIl nostro supporto a tre coordinate incorpora una doppia struttura di smorzamento passivo per prevenire gli effetti delle vibrazioni a bassa frequenza,garantire l'accuratezza delle misurazioni riducendo al contempo la necessità di misure di fondazione a prova di terremoti.
Software
Rational-DMIS è un pacchetto software di misurazione 3D integrato su larga scala di recente sviluppo.nonché le esigenze funzionali degli utenti avanzatiAncora più importante, rappresenta un modello di standardizzazione del software di misurazione CMM.
I programmi DMIS razionali sono progettati con il kernel DMIS completo e nativo fino alla versione 5.0 di DMIS, che è fondamentalmente diverso dal cosiddetto "DMIS di supporto" (dove il kernel non è DMIS).Come è ampiamente riconosciuto, il DMIS è diventato uno standard ISO (ISO 22093:2003).

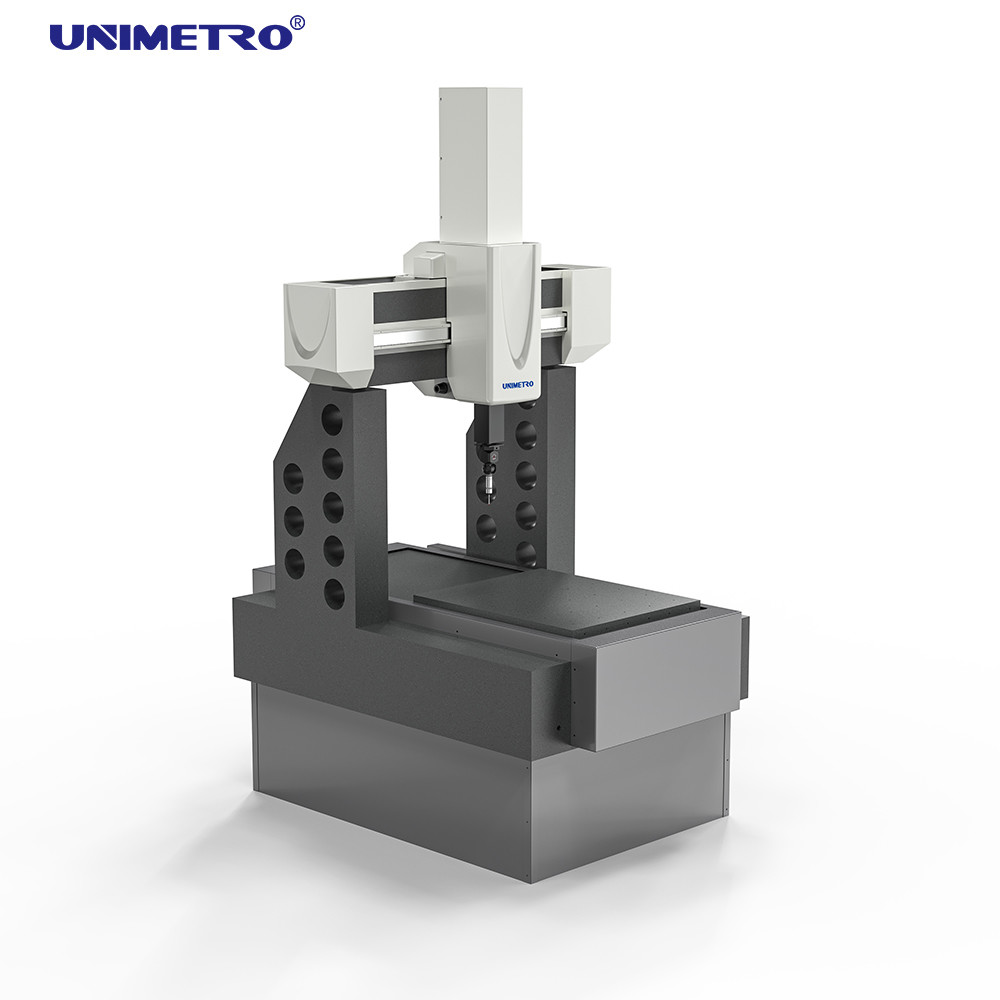

Immagini del prodotto
I nostri clienti e agenti
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
R1: Siamo una fabbrica e forniamo risposte entro 24 ore.
D2: Cosa produce principalmente la vostra azienda?
R2: Produciamo principalmente macchine di misurazione della visione, macchine di misurazione delle coordinate, apparecchiature CMM e VMM e attrezzature correlate.
Q3: Come scegliere la specifica appropriata?
R3: Basta informarci della varietà e delle dimensioni dei prodotti da misurare e il nostro team professionale consiglierà strumenti di misura con specifiche adeguate.
Q4: Accettate il servizio personalizzato?
R4: Assolutamente! Forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze del cliente.
Q5: Qual è il periodo di garanzia?
A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La qualità del nostro prodotto è molto stabile e abbiamo apportato miglioramenti significativi alle parti rottibili. Puoi essere fiducioso nella qualità del nostro prodotto.
