Informazioni dettagliate

Nome del prodotto:	Tipo caldo macchina del ponte di vendita di misurazione di coordinata di CMM	Modello:	Elio
MPEe:	≤ 1.8+L/350 (μm)	MPEp:	≤ 1.8μm
Scala lineare:	Renishaw 0.1μm	Waranty:	12 mesi
Vantaggio:	Universale, economico, alta precisione
Evidenziare:	CMM strumento di misura coordinato , Piccola tecnologia dei fori dello strumento di misura coordinato , Tipo strumento di misura del ponte di coordinata

Descrizione di prodotto

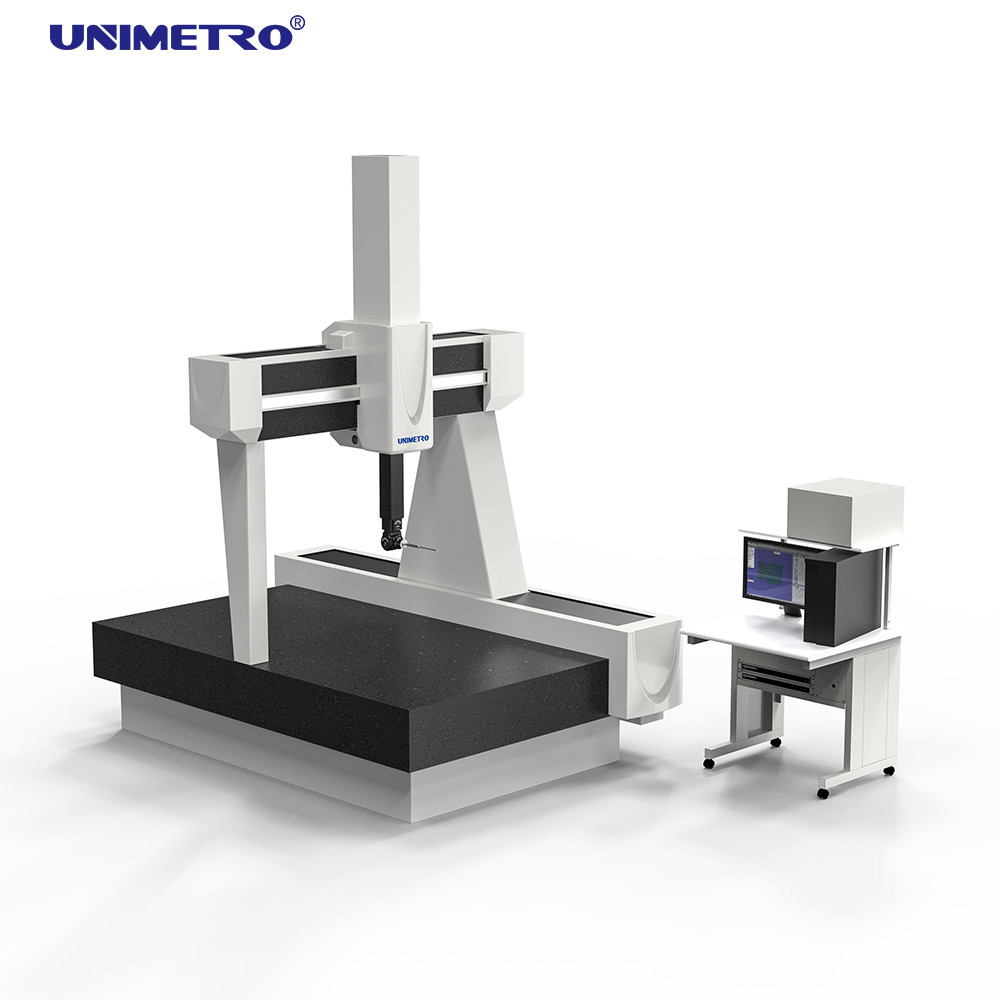

Attrezzatura per macchine di misura a coordinate (CMM) con tecnologia di misurazione di piccoli fori

Panoramica del prodotto

"Helium" rappresenta la macchina di misura di altissima precisione interamente sviluppata e progettata da UNIMETRO. Ogni componente è sottoposto a una rigorosa selezione durante la produzione, garantendo una perfetta e tempestiva integrazione durante l'assemblaggio. Tutte le macchine di misura sono certificate secondo gli standard ISO 10360-2, utilizzando due procedure di accettazione standardizzate. La verifica della precisione comprende misurazioni laser ultraprecise e test standardizzati con misure solide certificate DKD come blocchetti di riscontro e piastre sferiche.

Specifiche tecniche

Modello	Corsa dell'asse X (mm)	Corsa dell'asse Y (mm)	Corsa dell'asse Z (mm)	Precisione MPEe	Precisione MPEP
Elio 500	500-1000	400, 500	1,3+L/350	1.3	-
Elio 600, 700	600-1000	600	1,3+L/350	1.3	-
Elio 800	800-1500	600, 700	1,5+L/350	1.5	-
Elio 1000	1000-3000	800	1,5+L/350	1.5	-

Sistema software

SW di misura: versione Rational-DMIS Advanced (CAD)
Manuale: manuale + disco

Sistema di controllo e sonda

Include il controllo tramite joystick con sistema di controllo RENISHAW e joystick MCU
Set sonde: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Stilo della sonda: stilo RENISHAW M2 M3

Caratteristiche principali

Doppio smorzamento passivo delle vibrazioni brevettato:Integrato direttamente nel telaio della macchina, consente il posizionamento vicino alla produzione senza particolari requisiti di fondazione.
Piano di lavoro in granito di alta qualità:Realizzato con granito naturale di alta precisione, pesante e stabile del "Monte TAI" per smorzamento delle vibrazioni e prestazioni superiori.
Guide chiuse su tutti gli assi:Protegge le guide da danni, sporco e influenze termiche dirette, adatto per ambienti polverosi.
Parti chiave importate:Utilizza componenti di marchi famosi (servomotore, sistema di trasmissione, sistema pneumatico) per precisione e durata ottimali.
Riga ottica RENISHAW:Scala ottica ad alta precisione con risoluzione di 0,5um per una precisione di misurazione superiore.
Modo di guida del rivestimento del cuscinetto d'aria:Struttura circondata su 4 lati con regolatori multipli della pressione dell'aria e design del cuscinetto pneumatico anulare per la stabilità dello strumento.
Tecnologia dei piccoli fori:Consumo d'aria: 150NL/Min. Crea una zona di condensa tra il cuscinetto d'aria e la guida per compensare il calore derivante dall'attrito del movimento, migliorando la stabilità termica e la precisione a lungo termine.

Funzionalità del software

Rational-DMIS è un pacchetto software di misurazione 3D integrato su larga scala di recente sviluppo, progettato per soddisfare le esigenze sia degli utenti principianti che di quelli avanzati. Sviluppato con kernel DMIS completamente nativo (standard ISO 22093:2003), rappresenta il modello per la standardizzazione del software di misura CMM.

Informazioni aziendali

I nostri clienti e agenti

Domande frequenti

Q1: sei una fabbrica o una società commerciale?

A1: Siamo una fabbrica e forniamo risposte entro 24 ore.

Q2: Cosa produce principalmente la tua azienda?

A2: Siamo specializzati in macchine di misura visiva, macchine di misura a coordinate, dispositivi CMM e VMM e relative apparecchiature.

Q3: Come scegliere la specifica appropriata?

A3: Il nostro team di professionisti ti consiglierà sulle specifiche adatte in base alla varietà del prodotto e ai requisiti di misurazione.

Q4: accetti un servizio personalizzato?

A4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze del cliente.

Q5: qual è il periodo di garanzia?

A5: I nostri prodotti sono coperti da una garanzia di 1 anno. Abbiamo migliorato le parti fragili per migliorare la stabilità del prodotto e la garanzia della qualità.

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	UNIMETRO
Certificazione:	ISO
Numero di modello:	Elio

Quantità di ordine minimo:	1set
Prezzo:	negoziabile
Imballaggi particolari:	Caso di legno
Tempi di consegna:	40-45days
Termini di pagamento:	T/T,L/C,D/A,D/P,Western Union,MoneyGram
Capacità di alimentazione:	10 messi al mese
