Casa > Prodotti> proiettore ottico Profilo> Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm

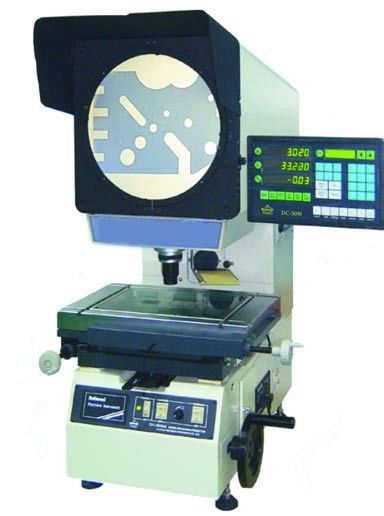

Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm

Optical Profile Projector with 300 mm Screen, Fixed Stage, Heavy Load Capacity, and 250 mm Travel
Optical Profile Projector with 300 mm Screen, Fixed Stage, Heavy Load Capacity, and 250 mm Travel
Informazioni di base
Luogo di origine: La Cina
Marca: UNIMETRO
Numero di modello: UNIPJ-300AZ
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: Cassa di legno
Tempi di consegna: 5 giorni del lavoro
Termini di pagamento: T/T
Capacità di alimentazione: 20 al mese
Miglior prezzo Contattaci
Informazioni dettagliate
Precisione di misurazione: ≤ (3+L/75) Dimensioni dello schermo (mm): Ф 312mm, campo di visualizzazione>Ф300(con la linea trasversale)
Gamma rotatoria dello schermo: 0° ≈ 360° Risoluzione dell'angolo di rotazione: 1' o 0,01°
Illuminazione: 24V/150w - lampada alogena
Evidenziare:

proiettore digitale Profilo

,

macchina del proiettore di profilo

Descrizione di prodotto

Proiettore a profilo ottico a schermo di 300 mm Stage fisso Carico pesante 250 mm di percorrenza
Caratteristiche
  • Alta verticalità: la tecnologia di installazione matura garantisce la verticalità dell'asse XY, XY e YZ.
  • Alta precisione: precisione di misura 3+L/75um, leader nel settore.
  • Carico pesante: progettazione meccanica avanzata, stadio fisso, offre carico massimo di 50 kg e la precisione rimane stabile sotto carico massimo.
  • Struttura ottica eccezionale: il proiettore a profilo ottico della serie UNIPJ ha un design ottico eccezionale, offre agli utenti un'immagine chiara ed elimina l'effetto della fonte luminosa ambientale.
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 0 Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 1
  • Misurazione angolare precisa: l'asse A dello schermo di proiezione utilizza un trasduttore di posizione a griglia circolare al posto del codificatore tradizionale, eliminando l'errore meccanico e la reazione negativa,garantire un'elevata precisione della misurazione dell'angolo.
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 2
Introduzione

Il proiettore a profilo della serie UNIPJ-300AZ è ben noto per il suo eccezionale sistema ottico e l'ingrandimento accurato, l'errore della misurazione del bordo del contorno è inferiore a 0.08% quando si utilizza la luce di contorno. Anche il pulsante a piedi è incluso, offre un funzionamento più conveniente per gli utenti.

Il proiettore per profili della serie UNIPJ-300AZ utilizza una struttura di stadio fisso. Gli utenti spostano la scatola ottica per la messa a fuoco.Inoltre la dimensione del viaggio di palcoscenico è possibile essere molto più grande rispetto ai modelli tradizionali.

Parametri
ModelloImmagine negativaUNIPJ-3015AUNIPJ-3020UNIPJ-3025A
immagine positiva UNIPJ-3015AZUNIPJ-3025AZUNIPJ-3025AZ
Tavola di lavoroStage size (mm)354*228404*228450*280
Dimensione vetro ((mm)210*160260*160306*196
Asse X, percorrenza (mm)150200250
Asse Y, percorrenza (mm)100100250
Asse Z, percorrenza (mm)100100100
Peso(kg)160160180
Dimensione ((L*W*H)(mm)780*780*1100780*780*1100810*780*1120
Accuratezza di misurazione≤ (3+L/75) (L è la lunghezza dei pezzi da misurare,unità: mm)
Risoluzione (asse X,asse Y)0.5 μm
schermo del proiettoreDimensione dello schermo ((mm)¥312 gamma utilizzata> ¥300 ((con la linea trasversale)
Intervallo di rotazione dello schermo0° ≈ 360°
Risoluzione dell'angolo di rotazione1‵ o 0,01°
Lenti Ingrandimento10X (opzione)20X (opzione)50X (opzione)100X (opzione)
Visualizzazione dell'oggetto (mm)¢60¥30¥15¥6
Distanza di lavoro (mm)77.744.338.425.4
Max.Altezza del pezzo90 mm90 mm90 mm90 mm
Sistema di elaborazione dei datiIl sistema di elaborazione dei dati multifunzione DC-3000, che appare in inglese, può essere utilizzato per raccogliere i dati e misurare il punto, la linea, il cerchio, l'angolo e la distanza.
IlluminazioneL'illuminazione di trasmissione e riflessione: lampada alogeno da 24V/150w.
Potenza110V/220V ((AC) 50/60Hz potenza totale=400W
FrigoriferoDa parte dei fan
AccessoriMin-printer ((opzione), edge detector ((opzione), software M2D ((opzione) e così via, si prega di fare riferimento agli accessori per Profile Projector per maggiori dettagli
Informazioni sulle società
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 3
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 4
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 5
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 6
Il nostro cliente e agente
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 7
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 8
Domande frequenti
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 9D1: Lei è una fabbrica o una società commerciale?
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 10R1: Siamo una fabbrica e vi diamo la risposta più veloce in 24 ore.
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 9D2: In cosa si occupa principalmente la vostra azienda?
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 10R2: Produciamo principalmente la macchina di misurazione Vision, la macchina di misurazione Coordinate, le apparecchiature CMM e VMM, ecc.
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 9Q3: Come scegliere la specifica appropriata?
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 10A3: purché ci dica la varietà e le dimensioni del prodotto da misurare, il nostro team professionale vi consiglierà di misurare strumento di specifiche adeguate.
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 9Q4: Accettate il servizio personalizzato?
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 10A4: Siate sicuri! possiamo fornire non solo macchine tipiche, ma anche le macchine personalizzate per le esigenze del cliente.
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 9Q5: Qual è il periodo di garanzia?
Proiettore di profili ottici con schermo da 300 mm, tavolino fisso, capacità di carico pesante e corsa di 250 mm 10A5: Il nostro periodo di garanzia del prodotto è di 1 anno.
Potete essere sicuri della qualità del nostro prodotto.
