| Luogo di origine: | La Cina |
|---|---|
| Marca: | UNIMETRO |
| Numero di modello: | UNIPJ-3000DZ |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Discussible |
| Imballaggi particolari: | Cassa di legno |
| Tempi di consegna: | lavoro 10 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 10 al mese |
| Movimento di asse di Z: | Motorizzato | X, movimento dell'asse y: | Manuale |
|---|---|---|---|
| Risoluzione: | 0.5mm | Ingrandimento: | 10, 20, 50, 100 X per opzione |
| velocità di viaggio di Z-asse: | 5, 1, 0,01 | Potere: | 110V/220V (CA) 50/60Hz totale power=400W |
| Evidenziare: | proiettore digitale Profilo,Proiettore di profili orizzontali |
||
Introduzione

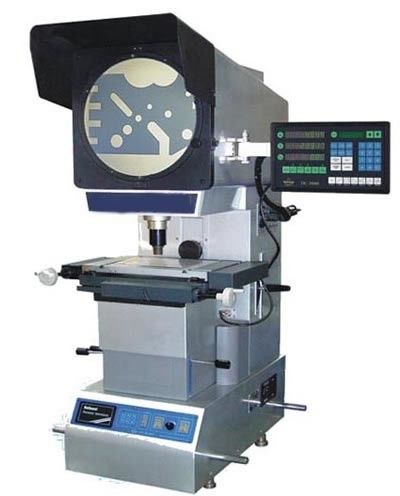

Il proiettore di profilo ottico di UNIPJ-3000DZ sta utilizzando il motore di punto per il movimento di asse di Z, offre il processo di focalizzazione più facile e più veloce. Ci sono lente di ingrandimento 10X, 20X, 50X e 100X per opzione, soddisfare l'applicazione differente.
Il proiettore di profilo ottico di serie di UNIPJ-3000DZ è incastonato con qualità eccellente del sistema ottico. La serie è elaborata di chiara immagine e di ingrandimento accurato. L'errore di misurazione di contorno è sotto 0,08% con la luce di contorno. L'errore di indicazione della coordinata è sotto (3+l/75) um, (L è la lunghezza del lavoro ha collegato per essere misurata, unità: millimetro).
Caratteristiche
Movimento motorizzato di asse di Z.
Fase stabile ed alta del lavoro di rigidità, che è il fondamento della misura accurata.
Incastonato con le scale lineari di risoluzione 0.5um, offre la misura più precisa.
Facendo uso del trasduttore della grata del cerchio per l'angolo misurare, invece del codificatore, assicura il più alta accuratezza.
Sistema ottico eccezionale, chiara immagine.
L'illuminazione regolabile di luminosità, guida gli utilizzatori guadagnare la chiari immagine e bordo.
La luce di superficie ha incluso. Gli utenti possono anche osservare la superficie dell'oggetto con la serie.
Parametri
| Specificazione | ||||||
Modello |
| UNIPJ-3015DZ | UNIPJ-3020DZ |
|||
| Tavola di funzionamento | La dimensione della tavola del metallo (millimetri) | 354*228 | 404*228 |
|||
| La tavola di vetro (millimetri) | 210*160 | 260*160 |
||||
| Ascissa, viaggio (millimetri) | 150 | 200 |
||||
| Asse y, viaggio (millimetri) | 100 | 100 |
||||
| Z-asse, viaggio (millimetri) | 100 | 100 |
||||
| Peso | (chilogrammo) | 120 | 125 |
|||
| Dimensione (L*W*H) | (millimetro) | 770*550*1100 | 770*550*1100 |
|||
| Accuratezza di misurazione (um) | Ascissa, asse y: (3+L/50) asse di Z; 4+L/10 (L è la lunghezza dei pezzi da lavorare da misurare, unità: millimetro) |
|||||
| velocità di viaggio di Z-asse “ | 5,1,0.01 |
|||||
| Risoluzione (ascissa, asse y) | 0.5μm |
|||||
Schermo del proiettore | Dimensioni dello schermo (millimetri) | Ф312 ha usato range>Ф300 (con la linea trasversale) |
||||
Gamma rotatoria dello schermo | 0°~360° | |||||
Risoluzione rotatoria di angolo | 1 ‵ o 0.01° |
|||||
Lente | Ingrandimento | 5X (opzione) | 10X (opzione) | 20X (opzione) | 50X (opzione) | 100X (opzione) |
| Vista dell'oggetto (millimetri) | Ф60 | Ф30 | Ф15 | Ф6 | Ф3 |
|
| Distanza di funzionamento (millimetri) | 53 | 77,7 | 44,3 | 38,4 | 25,3 |
|
| Sistema di elaborazione dati | Il sistema di elaborazione dati multifunzionale DC-3000 che compare in inglese, può essere utilizzato per riunire i dati e per misurare il punto, la linea, il cerchio, l'angolo e la distanza. |
|||||
| Illuminazione | L'illuminazione della trasmissione e della riflessione: lampada 24V/150w-halogen. |
|||||
| Potere | 110V/220V (CA) 50/60Hz totale power=400W |
|||||
| Raffreddamento | Dai fan |
|||||
| Accessori | lo Min-stampatore (opzione), rivelatore del bordo (opzione), software di M2D (opzione) ecc, si riferisce prego agli accessori per il proiettore di profilo per maggiori informazioni |
|||||
| Tabella di supporto raccomandata | Dimensione di carico di weight>250kg: 800 (L)*550 (H)*650 (W) millimetro |
|||||
Informazioni di società
Il nostro Client&Agent
| FAQ |
|---|
| Q1: È voi una fabbrica o la società per azioni? |
| A1: Siamo una fabbrica e dargli la risposta più rapida in 24 ore. |
| Q2: Che cosa è la vostra società pricipalmente dentro? |
| A2: Dobbiamo pricipalmente produrre la macchina di misurazione della visione, macchina di misurazione coordinata, fixturesetc di CMM&VMM. |
| Q3: Come scegliere la specificazione appropriata? |
| A3: Finchè ci dite la varietà e la dimensione di prodotto da misurare, il nostro gruppo professionale vi consiglierebbe dello strumento di misura delle specifiche adatte. |
| Q4: Accettate il servizio su misura? |
| A4: Sia sicuro! Possiamo fornire non solo le macchine tipiche, ma anche le macchine su misura ai bisogni del cliente. |
| Q5: Che cosa è il vostro periodo di garanzia? |
| A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La nostra qualità del prodotto è molto stabile ed abbiamo migliorato molto su alcune parti fragili. Potete riposare rassicurante della nostra qualità del prodotto. |
