Informazioni dettagliate

Obiettivo:	Obiettivi senza stress a campo piatto	Dimensioni della fase di lavoro:	180 mm*145 mm
Altezza dell'esemplare:	130mm	Generatore DIC:	Tipo di inserto, commutabile, la direzione può essere regolata a 360 gradi
Rilevatore DIC:	Tipo di inserto, commutabile, la direzione del modulo DIC è impostata, non è necessaria la regolazio	Adattatore del CCD:	1X tipo standard C
Evidenziare:	microscopio metallurgico ottico , microscopio ottico metallurgico

Descrizione di prodotto

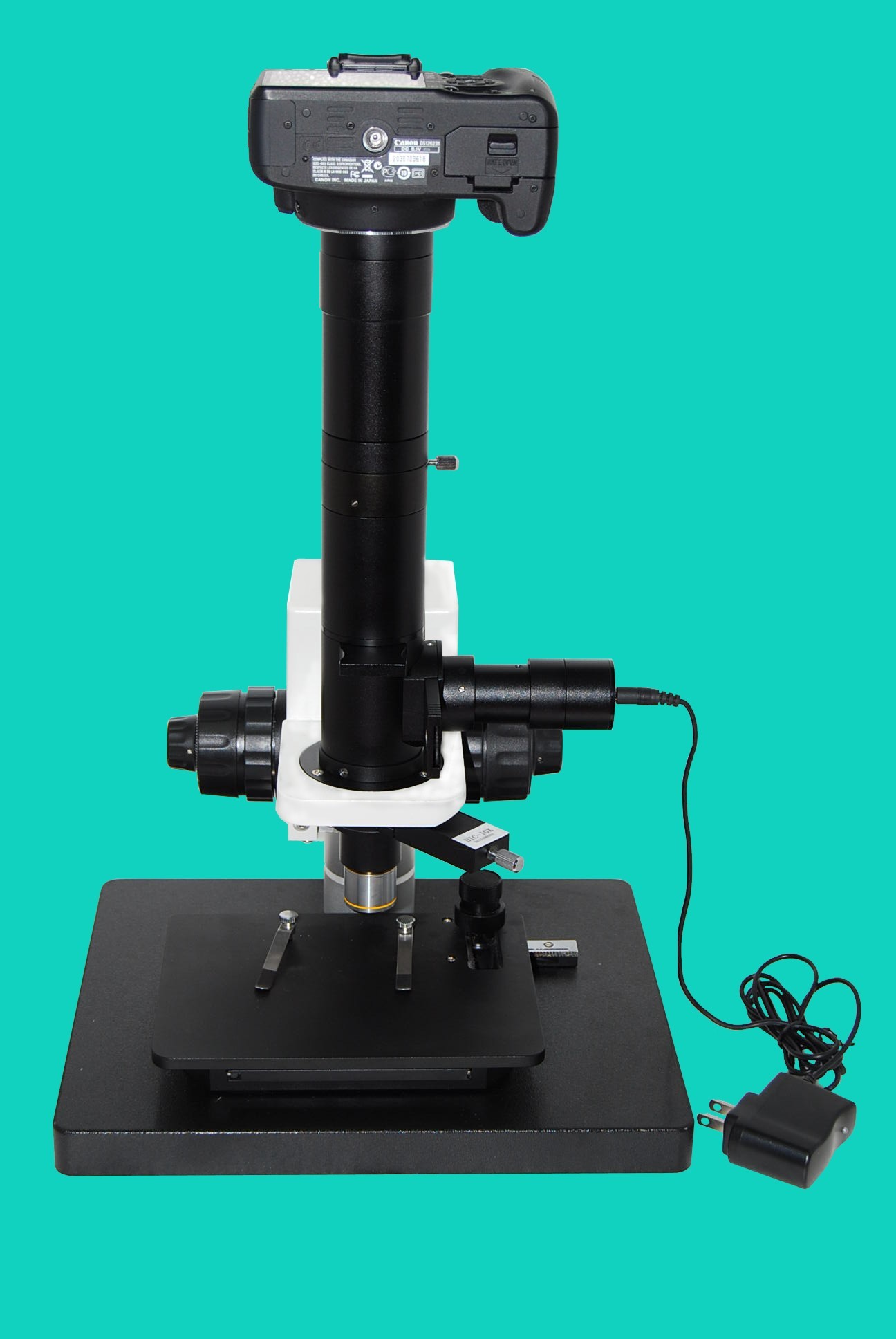

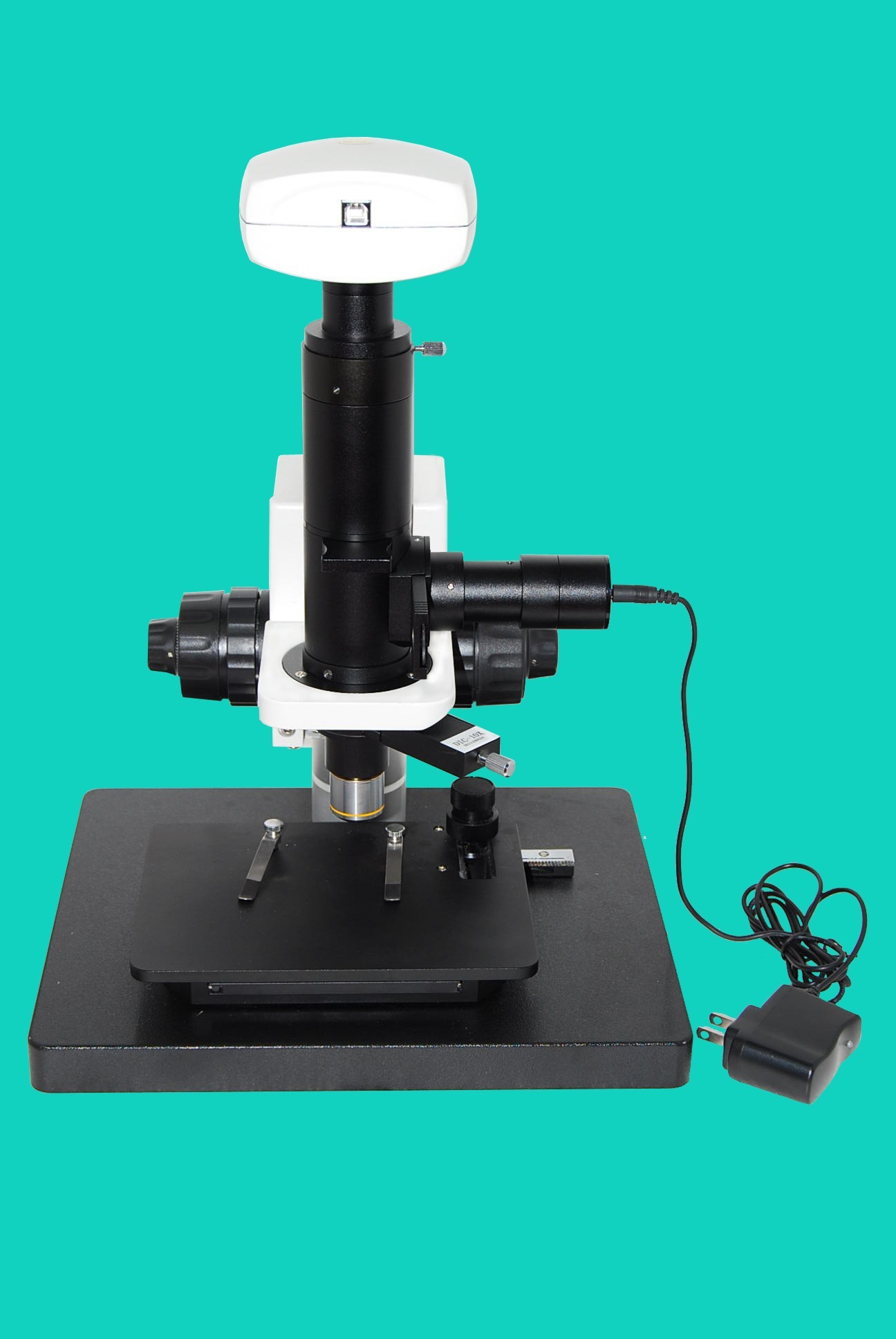

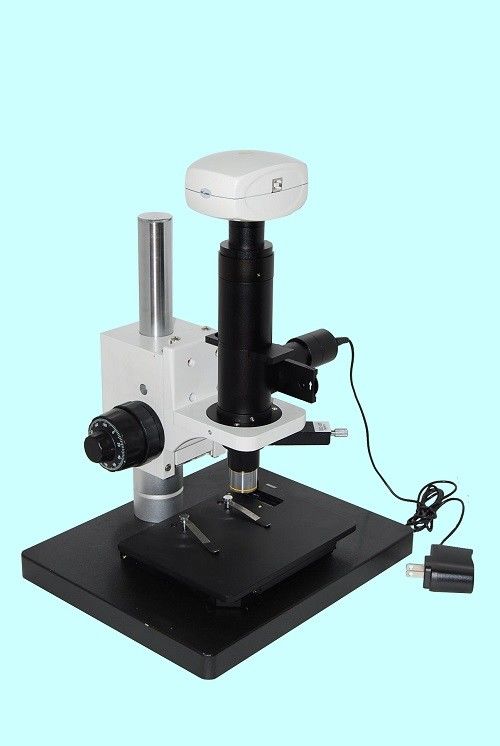

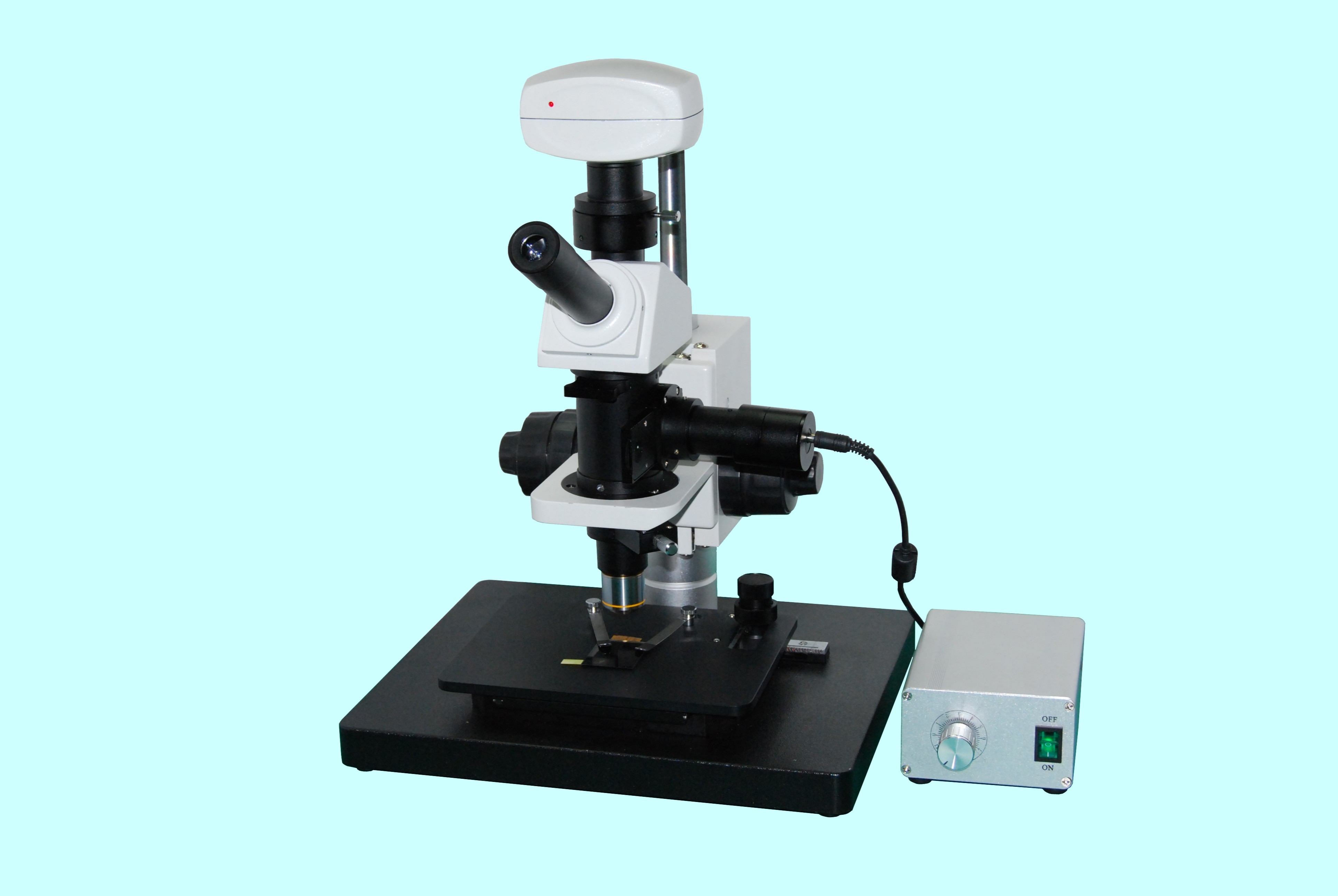

Microscopio industriale con lenti ottiche singole e DIC (contrasto di interferenza differenziale)

Microscopi industriali a lente singola Contrasto di interferenza differenziale DIC

Caratteristiche chiave

Microscopio di contrasto a interferenza differenziale della serie UMDIC-100 con sistema ottico infinito
Multipli obiettivi con lunghe distanze di lavoro, senza differenze di colore e senza opzioni di stress
Maggiorazioni disponibili: 5X, 10X e 20X
Dispositivi DIC di abbinamento per diverse osservazioni di ingrandimento
Illuminazione a LED ad alta luminosità e ciclo di vita lungo
Progettazione di strutture intelligenti per un funzionamento sicuro
Ideale per applicazioni di rilevamento della linea di produzione
Osservazione con oculare singolo con oculare a campo piatto e campo grande
Oculare inclinato a 30 gradi con uscita sincrona della fotocamera
Disegno di montaggio affidabile compatibile con CCD o telecamere di diversa ingrandimento

Principio di funzionamento

Fase dei doppi strati

Dimensione della base: 300 mm × 250 mm
Dimensione del palco: 180 mm × 145 mm
Distanza di movimento: 35 mm × 30 mm

Sistema di illuminazione

Illuminazione coassiale LED bianca ad alta luminosità con adattatore di alimentazione esterno
Ampia gamma di tensione: 85V - 265V 50/60Hz AC
Include un generatore di polarizzazione rotabile a 360 gradi

Capacità fotografiche

0.5X, 1X adattatore standard di tipo C incluso
Fotocamera digitale 2X disponibile in opzione
Adaptatori per fotocamere personalizzati in base alle esigenze del cliente

Caratteristiche di osservazione del DIC

Altezza di interferenza calibrata tra modulo DIC e obiettivo compatibile
Nessun aggiustamento aggiuntivo richiesto per la comodità dell'utente
Cambiamento di colore delle interferenze regolabile tramite una rotazione precisa della vite a sfera

Specifiche tecniche

Componente	Specificità
Obiettivo	Obiettivi privi di tensione di campo piatto PL 10X/0.25 Distanza di lavoro 20,2 mm
Sistema di messa a fuoco	Sistema di regolazione della messa a fuoco coassiale Tensione regolabile della manopola di messa a fuoco grezza Divisione minima della messa a fuoco fine: 2 μm
Fase di lavoro	Fase di lavoro a doppio strato Dimensioni complessive del palco meccanico 180 mm × 145 mm Distanza di movimento: transversale 35 mm, longitudinale 30 mm Altezza massima del campione: 130 mm
Modulo di osservazione DIC	5X, 10X compatibile Colore di interferenza regolabile Non è necessario regolare l'altezza verticale
Generatore DIC	Tipo di inserto, commutabile Regolabile in direzione a 360 gradi
Detettore DIC	Tipo di inserto, commutabile Indirizzo predefinito del modulo DIC, non è necessaria alcuna regolazione
Fonte di luce	LED ad alta luminosità Adattatore di alimentazione a larga portata di tensione: 85V - 265V 50/60Hz AC
Adaptatore CCD	1X standard tipo C

Accessori opzionali

Accessoio	Specificità	Numero della parte
Obiettivo	PL 5X/0.10 Distanza di lavoro 18,2 mm	2260205
Obiettivo	PL 20X/0.40 Distanza di lavoro 8,0 mm	2260120
Adaptatore CCD	0.5X	810004
Adattatore della fotocamera	Adapter per fotocamere digitali 2X	840005
Fotocamera	DV-2 con uscita USB (1.3M,2.0M,3.0M,5.0M,9.0M pixel)	/

Disegno dimensionale

Informazioni sulle società

I nostri clienti e agenti

Domande frequenti

Q1: Lei è una fabbrica o una società commerciale?

R1: Siamo una fabbrica e forniamo risposte entro 24 ore.

D2: Cosa produce principalmente la vostra azienda?

R2: Produciamo principalmente macchine di misurazione della visione, macchine di misurazione delle coordinate, apparecchiature CMM e VMM e attrezzature correlate.

Q3: Come scegliere la specifica appropriata?

R3: Il nostro team professionale vi consiglierà le specifiche degli strumenti di misurazione adeguate in base alle vostre esigenze di varietà e dimensioni del prodotto.

Q4: Accettate il servizio personalizzato?

R4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze del cliente.

Q5: Qual è il periodo di garanzia?

A5: Il nostro periodo di garanzia del prodotto è di 1 anno. Abbiamo migliorato le parti fragili e mantenere la qualità del prodotto stabile per la vostra assicurazione.

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	UNIMETRO
Numero di modello:	UMDIC-100

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	scatola di carta
Tempi di consegna:	8 giorni del lavoro
Termini di pagamento:	T/T
Capacità di alimentazione:	10 al mese
