Dimensioni scheda base: | 400*300,400*400,500*500,600*600mm, e personalizzare | Quantità componenti kit: | 108 pezzi o 60 pezzi |
---|---|---|---|
Elaborazione della superficie del pannello di base: | Anodizzazione dura | Valigia da imballaggio: | ossidazione |
Filettare i fori: | M8 | ||
Evidenziare: | macchina di misura di coordinata 3d,macchina di misurazione coordinata ottica |
Applicazione
Il FlexFix kit di fissaggioLe serie sono ampiamente utilizzate in vari settori come l'elettronica, l'aerospaziale, l'automotive, la plastica o l'assistenza medica.Può essere introdotto su tutte le dimensioni e modelli di CMM e VMM.Sono gli strumenti che rendono il processo di misurazione flessibile, ripetibile e standardizzato.
Attrezzatura modulare per la tua CMM
Il sistema di kit di fissaggio CMM della serie FlexFix è progettato e sviluppato da UNIMETRO, il che significa aiutare gli utenti CMM a migliorare la riproducibilità e l'accuratezza del processo di ispezione fornendo impostazioni di fissaggio rapide e ripetibili per i componenti.I fissaggi CMM della serie FlexFix sono modulari e possono essere espansi in base alle esigenze dell'utente per fornire una soluzione di fissaggio completa per qualsiasi parte, indipendentemente dalle sue dimensioni, forma o materiale.
Per molteplici applicazioni come l'elettronica, l'aerospaziale, l'automotive, la plastica o l'assistenza medica, la serie FlexFix può fornire una soluzione completa ai requisiti di fissaggio della CMM.La serie offre piastre di fissaggio con raccordi filettati M8 in un'ampia scelta di dimensioni standard, realizzate in materiale di alluminio ad alta precisione e con un processo di fabbricazione complesso, per garantire la precisione e l'affidabilità del sistema.Le soluzioni di fissaggio perfette possono essere assemblate molto rapidamente senza alcun attrezzo per aumentare la produttività ed evitare ritardi nell'ispezione.
Scegli il tuo kit di fissaggio

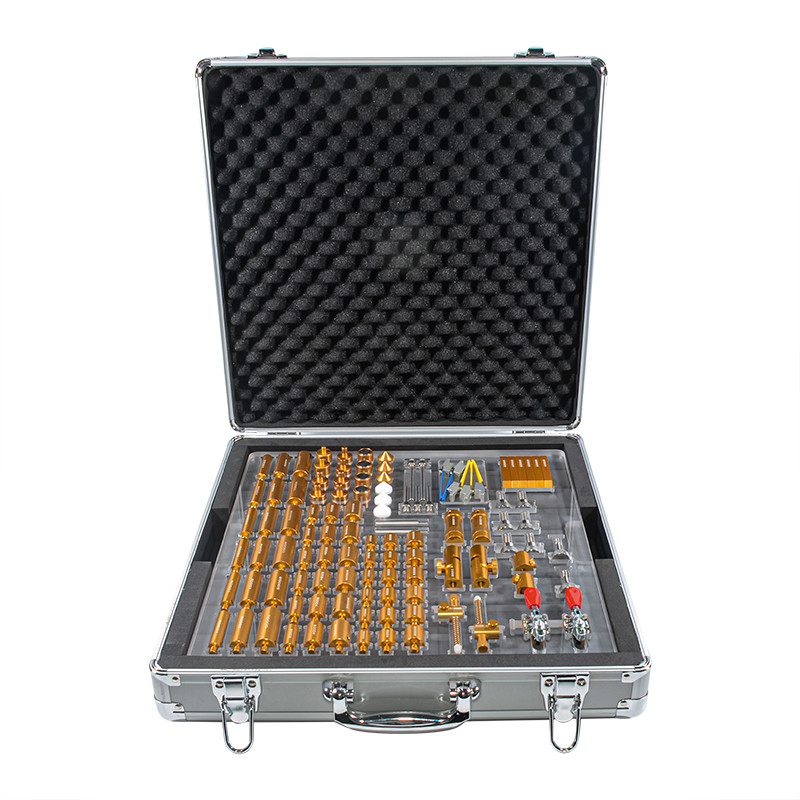

I dispositivi CMM della serie Flexfix sono venduti come kit per facilitare l'avviamento.Un kit è composto da una scheda base e da un set completo di componenti.
Offriamo diverse opzioni di dimensioni per le piastre di base e l'utente deve selezionare quella adatta in base alle dimensioni della macchina CMM e ai requisiti di misurazione.
Componenti dei kit di fissaggio CMM
I componenti di fissaggio della serie Flexfix sono progettati per tenere saldamente i componenti con la forza minima necessaria e senza attrezzi speciali, tutti i componenti hanno funzioni diverse tra cui supporto, bloccaggio o pressatura.Il design ragionevole consente di evitare danni o distorsioni sulla parte di misurazione.Con questi componenti flessibili gli utenti sono in grado di creare diversi tipi di combinazioni di fissaggio per varie parti.Inoltre è facile impostare un chiaro percorso della sonda per la misurazione 3D.

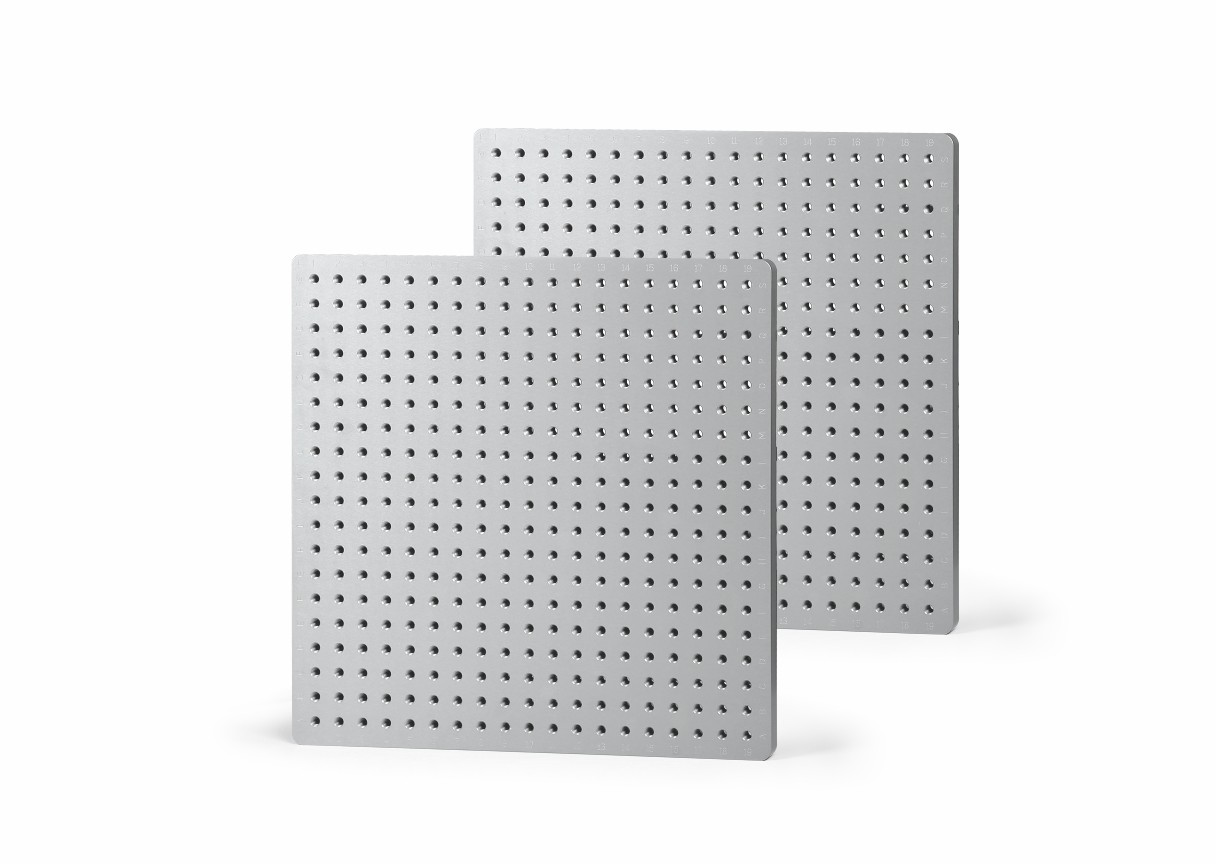

Piastre base CMM
Sono disponibili diverse dimensioni di piastre di base per l'opzione per i dispositivi CMM della serie Flexfix.Ciò consente un'ampia gamma di applicazioni per diverse dimensioni di CMM e soddisfa anche le diverse dimensioni dei requisiti di fissaggio dei componenti.
Per le piastre di base dei dispositivi CMM è richiesto un complesso processo di produzione che include lavorazione CNC, rettifica di precisione, rivestimento anodizzato e marcatura laser, per realizzare le piastre con elevata precisione, planarità e affidabilità.E oltre alle dimensioni standard offriamo anche dimensioni personalizzate e fori filettati.
Le piastre di fissaggio offrono uno schema a griglia alfanumerico e ogni componente di fissaggio ha il suo numero di parte facilmente visibile.Rende la configurazione dell'utente completamente definita e documentata registrando l'assemblaggio e la posizione di ciascuno dei componenti di fissaggio, in modo che la stessa configurazione possa essere riprodotta rapidamente e accuratamente per le successive ispezioni.
400 * 300 mm, fori filettati M8
400 * 400 mm, fori filettati M8
500 * 500 mm, fori filettati M8
600 * 600 mm, fori filettati M8
Altre dimensioni personalizzate
Parametri
nome del prodotto |
Segno |
QUANTITÀ |
|
Distacco 12 * 50 mm |
80001 |
6 |
|
Distacco 12 * 30 mm |
80002 |
6 |
|
Distacco 16 * 50 mm |
80003 |
6 |
|
Distacco 16 * 30 mm |
80004 |
6 |
|
Distanza di 20 * 50 mm |
80005 |
6 |
|
Distanza di 20 * 30 mm |
80006 |
6 |
|
Distacco 12 * 20 mm |
80007 |
6 |
|
Distacco 16 * 20 mm |
80008 |
6 |
|
Distanza di 20 * 20 mm |
80009 |
6 |
|
Spingitore umido |
800010 |
2 |
|
Spingivite umido |
800011 |
2 |
|
Snodo a perno regolabile |
800012 |
2 |
|
Cavalletto regolabile |
800013 |
2 |
|
Magnete |
800014 |
4 |
|
Pin Distacco |
800015 |
2 |
|
Adattatore |
800016 |
6 |
|
Vite per battiscopa |
800017 |
2 |
|
Posta V |
800018 |
2 |
|
Viti |
800019 |
2 |
|
Scivolo regolabile |
800020 |
8 |
|
Morsetto di tensione |
800021 |
4 |
|
Tenere premuto il morsetto |
800022 |
2 |
|
Sostegno umido a breve tensione |
800023 |
2 |
|
Supporto per morsetto a tensione lunga |
800024 |
2 |
|
Cono |
800025 |
3 |
|
Cono in nylon |
800026 |
3 |
|
Cacciavite |
800027 |
|
