| Luogo di origine: | La Cina |
|---|---|
| Marca: | UNIMETRO |
| Numero di modello: | UNPJ26-400H |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Discussible |
| Imballaggi particolari: | Cassa di legno |
| Tempi di consegna: | 15 giorni del lavoro |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 5 al mese |
| Trasmissione leggera di superficie: | Fibra ottica | Struttura ottica: | Orizzontale |
|---|---|---|---|
| Dimensione della fase del lavoro (millimetri): | 450 x 150 | Campo di misura (millimetri): | 250 x 150 |
| Accuratezza di misurazione: | 3+L/75um (L è la lunghezza di misurazione, unità: millimetro) | Max. Loading (chilogrammi): | 5 |
| Evidenziare: | proiettore digitale Profilo,macchina del proiettore di profilo |
||
Introduzione

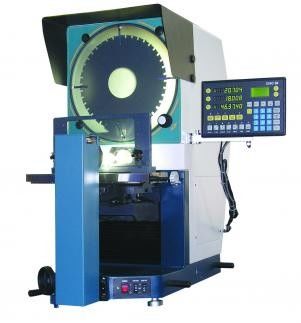

Il proiettore di profilo ottico orizzontale di serie di UNPJ26-400H è progettazione per l'applicazione generale, è con progettazione astuta e l'operazione facile, l'asse di Z usa il tipo guida di scorrimento di rendimento elevato V, la trasmissione sta leggera e bene.
L'illuminazione di contorno è commutatore da alta luminosità a luminosità bassa, adatta a misurazione delle parti differenti. L'illuminazione di alta qualità offre chiaramente l'immagine e l'ingrandimento preciso.
La luce di superficie sta usando la fibra ottica per la trasmissione, la luminosità di piccola dimensione e alta e l'operazione facile. Il proiettore di profilo ottico orizzontale di serie di UNPJ26-400H è incastonato con il grande schermo proiettante, la progettazione ottica orizzontale, è lo strumento di misura perfetto per le parti delle assi.
Parametri
Dimensione della fase del lavoro (millimetri) | 450 x 150 |
Campo di misura (millimetri) | 250 x 150 |
Gamma di focalizzazione (millimetri) | 0-80 |
Risoluzione (millimetri) | 0,001 |
Accuratezza di misurazione | 0,001 |
Caricamento massimo (chilogrammi) | 5 |
| Lente | |||||
Ingrandimento | 10X | 20X | 50X | 100X | |
Gamma di vista | φ40mm | φ20mm | φ8mm | φ4mm | |
Distanza di funzionamento | 88mm | 81mm | 54mm | 45mm | |
Schermo del proiettore
Diametro dello schermo: 400mm
Gamma girante: 0 - 360 gradi
Risoluzione girante di angolo: 1'
Accuratezza di misurazione girante: 4'
Errore di ingrandimento: 0,08%
Illuminazione
Luce di contorno e luce di superficie: Lampada dell'alogeno 24V150W
Luce di superficie: La lampada dell'alogeno 24V150W, dispositivo di riflessione ha incluso
Luogo di lavoro
20℃±5℃, umidità 40%-70%RH
Dimensione di lavoro (millimetro): 687 x 443 x 942
Peso: 150kg
Informazioni di società
Il nostro Client&Agent
| FAQ |
|---|
| Q1: È voi una fabbrica o la società per azioni? |
| A1: Siamo una fabbrica e dargli la risposta più rapida in 24 ore. |
| Q2: Che cosa è la vostra società pricipalmente dentro? |
| A2: Dobbiamo pricipalmente produrre la macchina di misurazione della visione, macchina di misurazione coordinata, fixturesetc di CMM&VMM. |
| Q3: Come scegliere la specificazione appropriata? |
| A3: Finchè ci dite la varietà e la dimensione di prodotto da misurare, il nostro gruppo professionale vi consiglierebbe dello strumento di misura delle specifiche adatte. |
| Q4: Accettate il servizio su misura? |
| A4: Sia sicuro! Possiamo fornire non solo le macchine tipiche, ma anche le macchine su misura ai bisogni del cliente. |
| Q5: Che cosa è il vostro periodo di garanzia? |
| A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La nostra qualità del prodotto è molto stabile ed abbiamo migliorato molto su alcune parti fragili. Potete riposare rassicurante della nostra qualità del prodotto. |
