Nome di prodotto: | Macchina di misurazione automatica piena di visione | Accuratezza di misurazione: | 2.5+L/200 |
---|---|---|---|
Ripetibilità: | 2,5 | CCD: | Telecamera CCD industriale di colore del grado |
Lente: | Zoom dentario manuale 1~10X dello zoom 0.7~4.5X/Auto | Magification: | 8.1~1.3mm |
Campo visivo: | 8.1~1.3mm | distanza di funzionamento: | 108mm |
Evidenziare: | Macchina di misurazione automatica piena di visione,Macchina di misurazione di visione del PWB,Macchina di misurazione di visione per il PWB |
Macchina di misurazione automatica piena di visione
Sistema ottico di CNC per il PWB ed i pezzi di precisione
ULTRA la serie è una macchina di misurazione completamente automatica della visione di alta precisione a mensola sviluppata per la misura di GD&T con controllo motorizzato automatico giroscopico. Ha fornito di messa a fuoco automatica, di controllo di accensione automatico e di movimento automatico della configurazione di software e dell'hardware per effettuare rapidamente ed esattamente la misura delle dimensioni lineari e geometriche.
Caratteristiche di prodotto
◆Controllo dei dettagli di qualità
1) base del granito e colonna, stabilità eccellente;
2) la fase di alluminio del lavoro, fa il controllo di moto velocemente che reagisce e flessibile;
3) fase del lavoro con il anti-graffio d'elaborazione di superficie di ossidazione dura;
4) norma con la guida lineare di precisione, la vite stridente della palla ed il servomotore ecc. di CA, assicurare la precisione e la stabilità del sistema di moto;
5) il sistema integrato di controllo, incluso con controllo di moto e tutto il controllo di segnale come l'illuminazione e lettura della scala lineare, assicura che la prestazione della macchina sia estremamente stabile.
◆Configurazione di rendimento elevato
1) controllo automatico giroscopico di CNC di XYZ e posizionamento accurato;
2) 1 um scala lineare di vetro di alta precisione per assicurare l'accuratezza di misura e di precisione di posizionamento del sistema;
3) macchina fotografica a colori di alta risoluzione di GIGA per soddisfare le esigenze di chiara osservazione e della misura accurata;
4) lo zoom ad alta definizione di clic 6.5x, il raddoppiamento accurato ed uno volte la correzione del pixel hanno avuto bisogno di soltanto;
5) con l'illuminazione fredda programmabile di divisione LED dell'anello 8 della superficie 5 e contornare l'illuminazione parallela del LED e l'adeguamento leggero intelligente incorporato, può controllo automatico la luminosità nella divisione 8 e realizza l'adeguamento livellato di luminosità 256 intelligentemente.
◆Software efficiente di misura
1) con il software di misurazione composito di RationalVue di Esterno-matrice, ULTRA la serie è capace offrire la funzione di misurazione del composto potente 2D/3d;
2) l'interfaccia semplice e facile da capire dell'operazione effettua la misura più semplice ed efficiente;
3) il programma automatico di misura può essere fissato per completare efficientemente e rapidamente la misura in lotti.
◆Espansibilità flessibile
1) i multi tipi di sensori senza contatto ed il sistema fixturing veloce sono per opzione, che può rispondere all'esigenza di misurazione differente dai clienti differenti
2) la luce dell'anello di colore LED di Mavable è disponibile per ULTRA la serie, che rende la serie più flessibile e potente a differente si separa i generi differenti di materiali o di forme, offre l'applicazione di misurazione più potente.

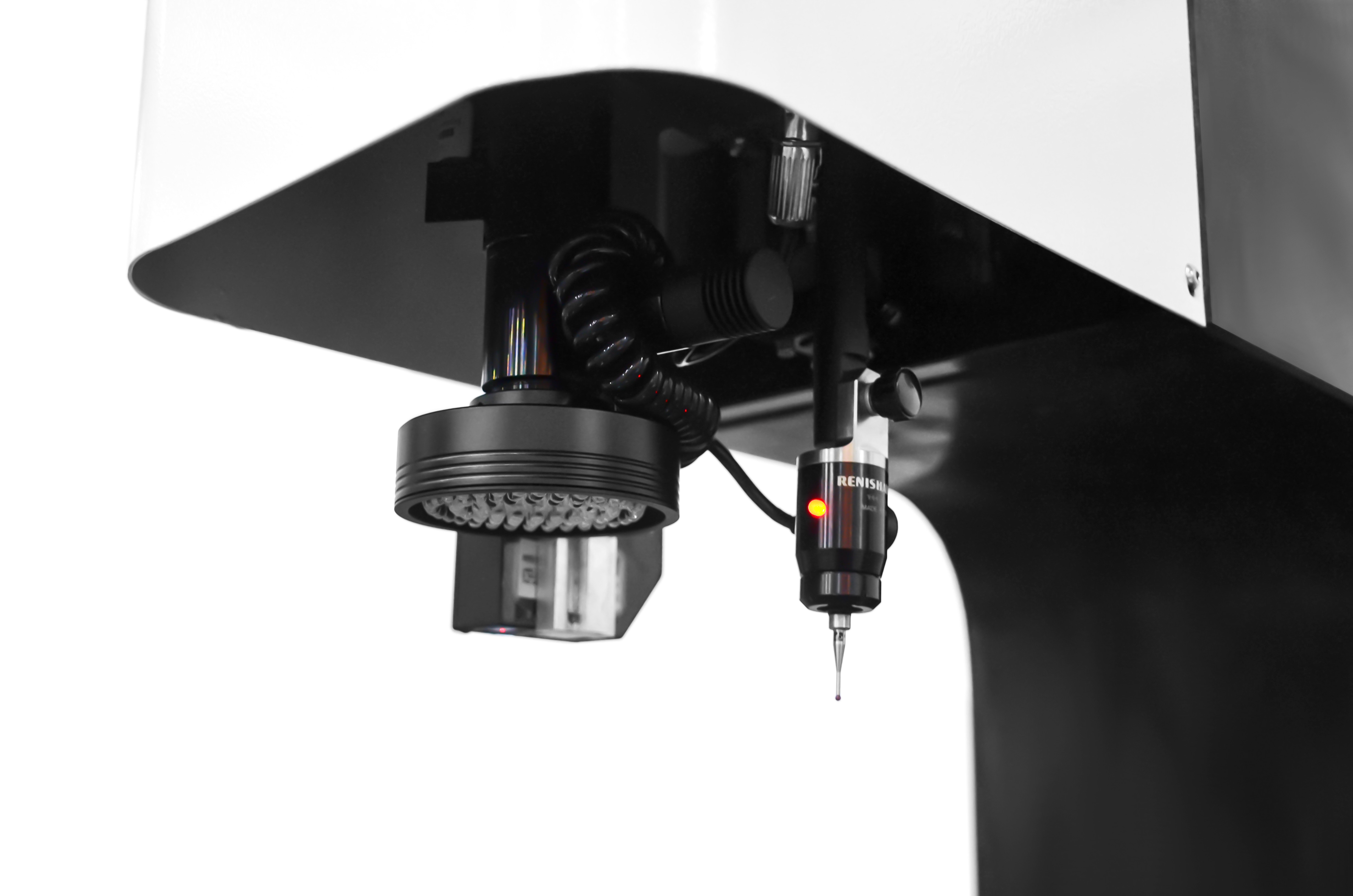

3) grazie all'espansibilità flessibile ULTRA della serie, è compatibile con la sonda di tocco, sensori di misurazione senza contatto ed il braccio del robot, altamente aumenta l'efficienza di misurazione.
Parametro
Nome di prodotto | ULTRA macchina di misurazione automatica di visione di serie | ||||||||||
Modello | ULTRA 300 | ULTRA 400 | ULTRA 500 | ULTRA 600 | |||||||
Viaggio di X/Y-axis | 300x200mm | 400x300mm | 500x400mm | 600*500mm | |||||||
viaggio di Z-asse | 200mm (può essere alzato secondo i requisiti dei clienti) | ||||||||||
Scala lineare di asse X/Y/Z-3 | Risoluzione lineare di vetro della scala: 0.1um | ||||||||||
Modo di orientamento | Guida lineare di precisione, doppia guida a due piste del cursore. | ||||||||||
Modo di funzionamento | Regolatore della leva di comando, operazione del topo, programma automatico di rilevazione. | ||||||||||
Accuratezza | XYZ-asse: ≤2.5+L/200um | ||||||||||
Ripetibilità | ±2.5um | ||||||||||
Video Sistema |
CCD | Alta definizione 1/3" telecamera CCD di colore | |||||||||
Lente |
6.5X continuano lo zoom di clic; Ingrandimento ottico: 0.7X-4.5X; Video ingrandimento: 26X~172X (21,5" monitor) |
||||||||||
Campo di Vista (millimetri) (D*H*V) |
Ingrandimento | 0.7X | 1X | 2.0X | 3.0X | 4X | 4.5X | ||||
1/3" CCD | 8.57x6.86x5.14 | 6.00x4.80x3.60 | 3.00x2.40x1.80 | 2.00x1.60x1.20 | 1.50x1.20x0.90 | 1.33x1.07x0.80 | |||||
Illuminazione Sistema |
Contorno | Illuminazione parallela di contorno del LED | |||||||||
Superficie | 0~255 illuminazione regolabile della superficie di divisione LED dell'anello 8 di Stepless 5 | ||||||||||
Software di misurazione | Software di misurazione completamente automatico di UNIMETRO 2D | ||||||||||
Capacità di carico | 25Kg | ||||||||||
Luogo di lavoro |
Temperatura 20℃±2℃, gamma di umidità<2> Umidità 30~80%, vibrazione<0> |
||||||||||
Alimentazione elettrica | 220V/50Hz/10A | ||||||||||
Ddimension (W*D*H) | 1600*780*1700 | 1750*920*1700mm | 1900x1080x1700mm | 1050*1280*1700mm | |||||||
Peso netto | 380Kg | 450Kg | 600Kg | 800kg |
* la L sta misurando la lunghezza (millimetro), l'accuratezza meccanica dell'Z-asse e l'accuratezza del fuoco è collegata con la superficie del pezzo in lavorazione.
* l'ingrandimento è il valore approssimativo, è collegato con la dimensione del monitor e della risoluzione.
* campo visivo (millimetri) = (diagonal*Horizontal*Vertical)
* l'obiettivo 0.5X o 2X è disponibile facoltativo e realizza l'ingrandimento di immagine: 13X~86X o 52X~344X.
