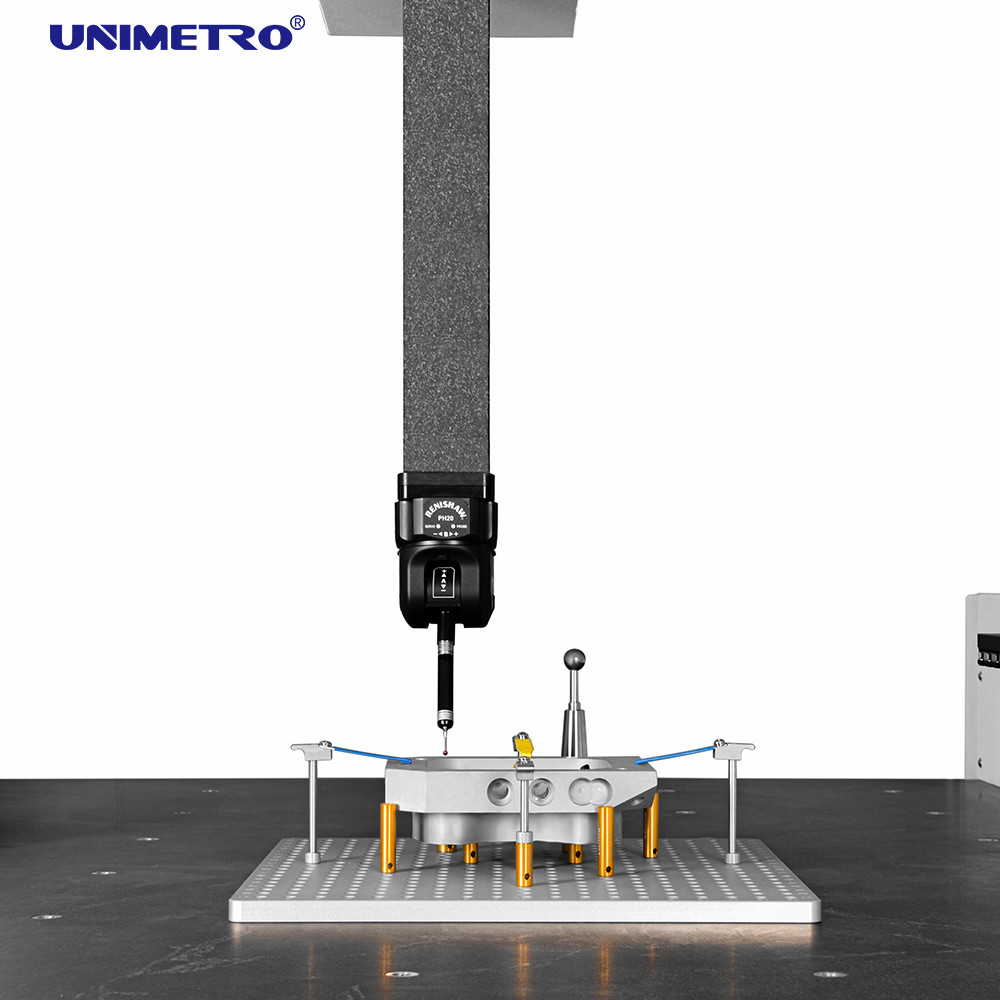

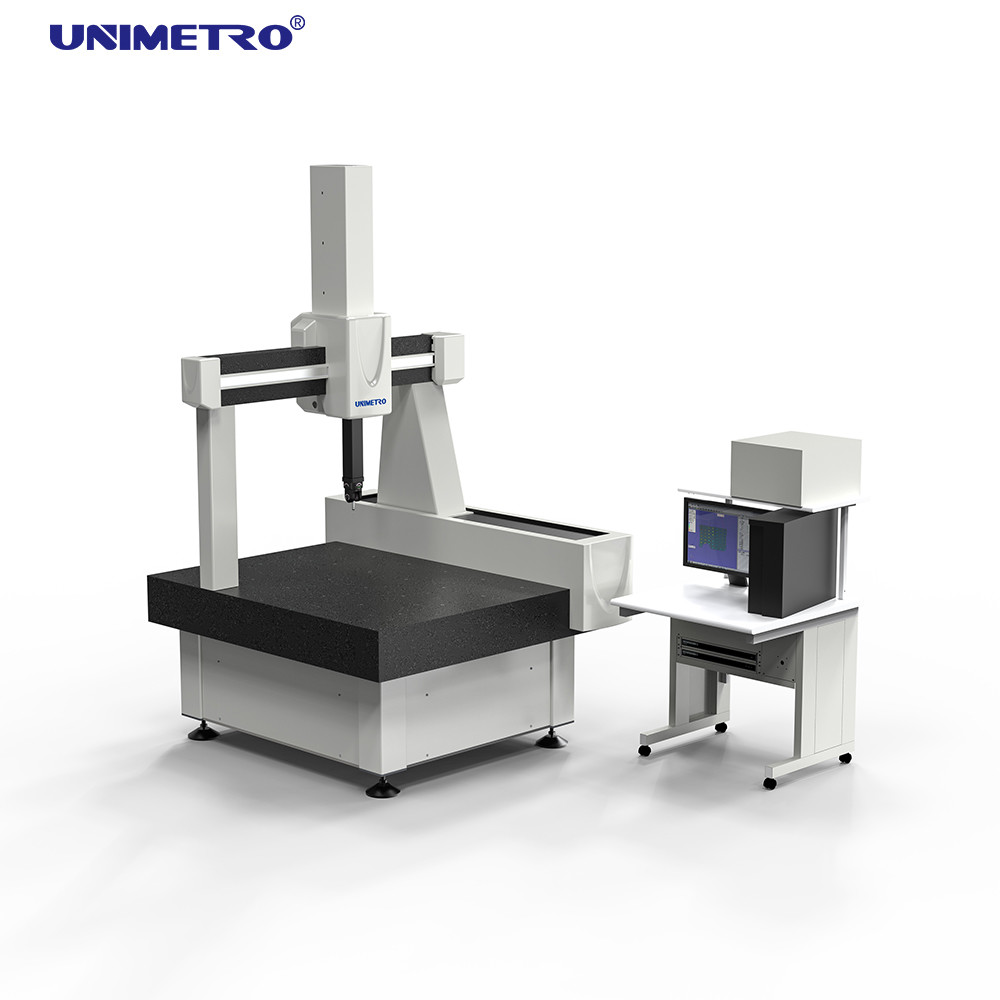

Macchina di misura a coordinate 3D semi-automatica ad alta precisione con doppio smorzamento passivo delle vibrazioni e guide chiuse

• Doppio smorzamento passivo delle vibrazioni brevettato: Il sistema integrato di smorzamento delle vibrazioni consente il posizionamento vicino alla produzione senza requisiti di fondazione speciali.
• Piano di lavoro in granito di alta qualità: Il granito naturale di precisione del "Monte TAI" offre un eccellente smorzamento delle vibrazioni e stabilità.
• Guide incassate su tutti gli assi: Le guide protette prevengono danni da sporco e influenze termiche, adatte ad ambienti polverosi.
• Trasmissione a frizione "autolivellante automatica": Sistema di trasmissione brevettato con struttura fissa + micro sospensione garantisce una trasmissione parallela alle guide.
• Componenti chiave importati: Componenti premium di marchi rinomati, inclusi servomotori, sistemi di trasmissione e sistemi pneumatici.
• Scala ottica RENISHAW: Scala ottica ad alta precisione con risoluzione di 0,5 µm per una precisione di misurazione superiore.
• Guida con cuscinetti ad aria: Struttura a 4 lati con più regolatori di pressione dell'aria per una stabilità eccezionale.
• Tecnologia dei piccoli fori: La tecnologia avanzata di consumo d'aria (150 NL/min) migliora la stabilità termica e la precisione a lungo termine.

Rational-DMIS è un pacchetto software completo per la misurazione 3D che presenta un kernel DMIS nativo completo (standard ISO 22093:2003) con funzionalità avanzate sia per principianti che per utenti esperti.

• Programmazione online e offline con avviso di collisione in tempo reale
• Kernel DMIS completo che supporta le versioni 3.0, 4.0 e 5.0
• Molteplici formati di interfaccia CAD inclusi CATIA, Pro/E, UG, Parasolid, STEP e IGES
• Motore grafico ACIS per la gestione di file CAD su larga scala
• Algoritmi certificati PTB (Livello 1)
• Scansione punto-punto ad alta velocità con intervallo di 0,002 mm
• Elaborazione dati di scansione laser a 20.000 punti/secondo
• Modelli di dati prodotto Renishaw integrati per la calibrazione della sonda

• Interfaccia grafica basata su Windows con layout personalizzabile
• Misurazione completa di elementi geometrici 2D e 3D
• Valutazione delle tolleranze standard ISO per tutte le caratteristiche geometriche
• Calcoli avanzati di relazioni geometriche e trasformazioni di coordinate
• Riconoscimento automatico delle caratteristiche e generazione di programmi di misurazione
• Metodi multipli di impostazione del sistema di coordinate
• Funzionalità di modello per il riutilizzo dei programmi
• Reportistica completa in PDF, Excel, HTML e altri formati

Controller RENISHAW UCC con rack servo integrato, piattaforma controller e CPU con certificazioni CE e UL per la conformità globale.

• Processore single CPU a 32 bit con controllo real-time effettivo
• Design rack da 19", peso: 19 kg
• Alimentazione monofase 220V, 50/60Hz, carico collegato 1300W
• Conforme alle normative EN50082 e EN50081
• Temperatura operativa: 10℃ - 45℃
• Umidità relativa: 10% - 95% senza condensa
• Velocità di posizionamento massima con risoluzione di 1 µm
• Look-ahead avanzato e accelerazione S-profile
• Frequenza contatore fino a 10 MHz

Joystick MCUlite: Unità operativa CMM completa con 10 tasti di controllo e sistema di controllo della velocità.

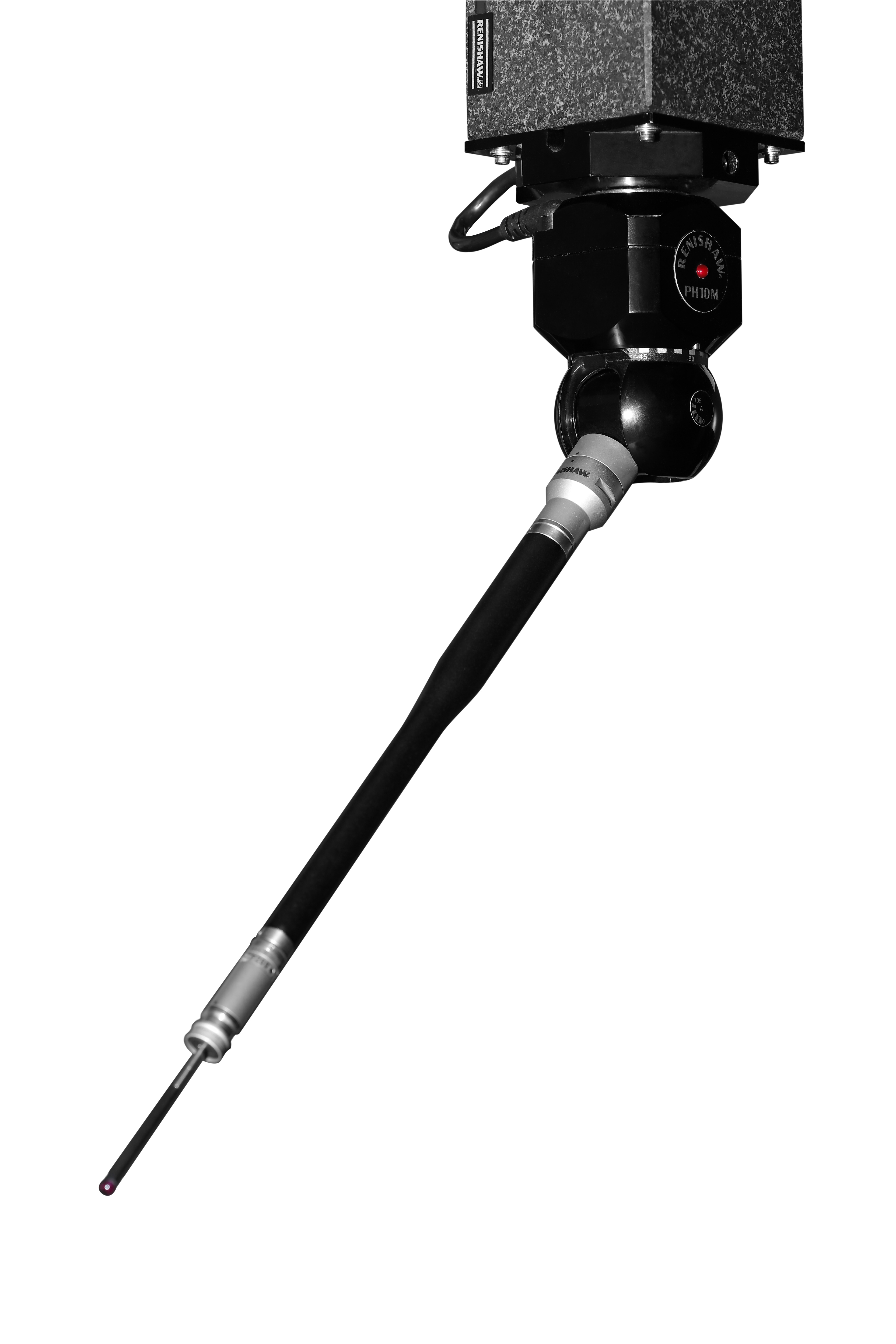

Sistema di sonda: Sistema di misurazione completo inclusi teste sonda, sonde e stilo.

Sfera di calibrazione: Calibro di riferimento sferico Ø20mm con filettatura M10, rotondità ≤0.3 µm, accessibile da tutti e sei i semiassi.
