Informazioni dettagliate

Nome del prodotto:	CMM macchina di misurazione di coordinata	Materiale:	Base di marmo
Campo di misura:	710 x 1016 x 610 millimetri	Diamension di Overrall:	1460 x 1800 x 2700 millimetri
Peso della macchina:	2380kg	MPEe:	≤ 1.8+L/350 (μm)
MPEp:	≤ 2.3μm	Risoluzione della scala:	0.5um
Evidenziare:	macchina di misurazione coordinata di 3D cmm , Helium 3D Coordinate Measuring Machine

Descrizione di prodotto

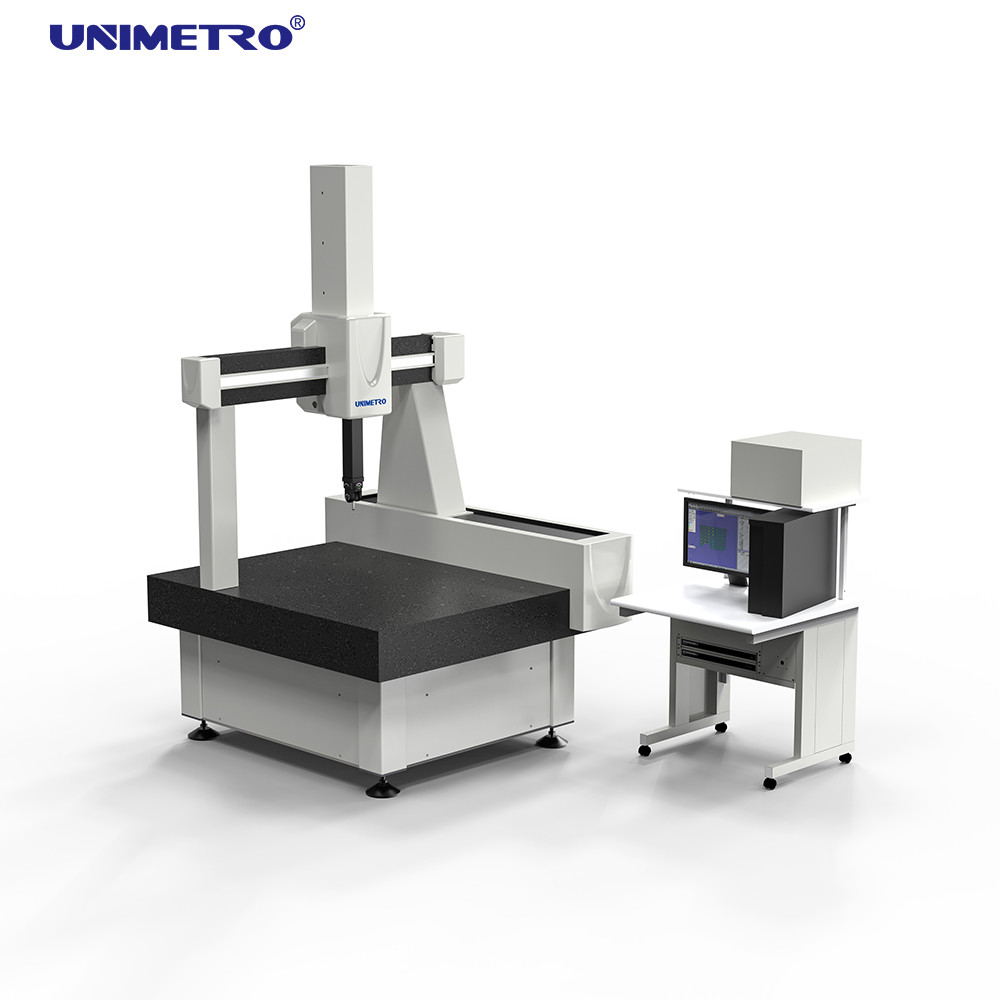

Macchina di misura a coordinate 3D semi-manuale, serie Helium, campo di misura 700×1000×600 mm

Panoramica del prodotto

La serie "Helium" rappresenta la macchina di misura a coordinate 3D di massima precisione di UNIMETRO, caratterizzata da tecnologia tedesca interamente sviluppata e progettata. Ogni componente viene sottoposto a una rigorosa selezione durante la produzione, garantendo una perfetta integrazione durante l'assemblaggio. Tutte le macchine sono certificate secondo gli standard ISO 10360-2 utilizzando misurazioni laser ultra-precise e misure solide certificate DKD.

Specifiche tecniche

Parametro	Specifiche
Area di misurazione	X=710mm, Y=1016mm, Z=610mm
Dimensioni complessive	1460 × 1800 × 2700 mm
Peso massimo del pezzo	1000kg
Peso della macchina	2380kg
MPEe	≤ 1.8+L/350 (μm)
MPEp	≤ 2.3μm
Risoluzione della scala	0.5μm
Velocità 3D massima	520mm/s
Accelerazione 3D massima	900mm/s

Vantaggi chiave

Doppio smorzamento passivo delle vibrazioni brevettato
Piano di lavoro in granito di alta qualità
Guide chiuse su tutti gli assi
Trasmissione a frizione "autocorrettiva"
Componenti chiave importati
Sistema di scale ottiche RENISHAW
Guida perimetrale con cuscinetti ad aria su tutti e quattro i lati
Tecnologia per piccoli fori

Software di misurazione

Rational-DMIS - Un pacchetto software completo per la misurazione 3D sviluppato con supporto completo del kernel DMIS nativo (standard ISO 22093:2003). Progettato per soddisfare sia gli utenti principianti che quelli avanzati, stabilisce lo standard per il software di misurazione CMM.

Specifiche del sistema di tastatori

Testina di misura:Testina manuale MH20i di RENISHAW

Caratteristica	Specifiche
Ripetibilità di posizione	±0.5 μm
Passi di posizionamento	15°
Asse di rotazione	±180°
Asse di oscillazione	0°-90°
Numero totale di posizioni	140mm
Temperatura operativa	10-40℃

Componenti del tastatore: Modulo TP20 SF con gruppo tastatore M2

Codice articolo	Descrizione	Specifiche	Quantità
A-5004-7585	Asta di prolunga tastatore	10mm	1
A-5004-7586	Asta di prolunga tastatore	20mm	2
A-5000-2280	Asta di prolunga tastatore	240mm	1
A-5000-7805	Sfera tastatore	Φ0.7×10mm	2
A-5000-7806	Sfera tastatore	Φ1×10mm	2
A-5000-3603	Sfera tastatore	Φ2×10mm	2
A-5000-3604	Sfera tastatore	Φ3×10mm	2
A-5000-4161	Sfera tastatore	Φ4×10mm	1
A-5000-2286	Sfera tastatore	Φ5×10mm	1
-	Chiave per tastatore	-	2

Totale: 10 tipi, 16 pezzi

Portfolio aziendale e clienti

Domande frequenti

D1: Siete una fabbrica o una società commerciale?

R1: Siamo una fabbrica e forniamo risposte entro 24 ore.

D2: Cosa produce principalmente la vostra azienda?

R2: Siamo specializzati in macchine di misura per visione, macchine di misura a coordinate, maschere CMM e VMM e attrezzature correlate.

D3: Come scegliere le specifiche appropriate?

R3: Il nostro team di professionisti raccomanderà specifiche adatte in base alla varietà dei vostri prodotti e ai requisiti di misurazione.

D4: Accettate servizi personalizzati?

R4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze specifiche dei clienti.

D5: Qual è il vostro periodo di garanzia?

R5: I nostri prodotti sono coperti da una garanzia di 1 anno. Abbiamo migliorato la durata dei componenti fragili per garantire l'affidabilità del prodotto.

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	UNIMETRO
Certificazione:	CE,ISO
Numero di modello:	Elio

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	Caso di legno
Tempi di consegna:	3~5 settimane
Termini di pagamento:	T/T, L/C
Capacità di alimentazione:	40

Macchina di misurazione a coordinate 3D semi-manuale con gamma di misurazione di 710×1016×610 mm, base in marmo e risoluzione di scala di 0,5 um
