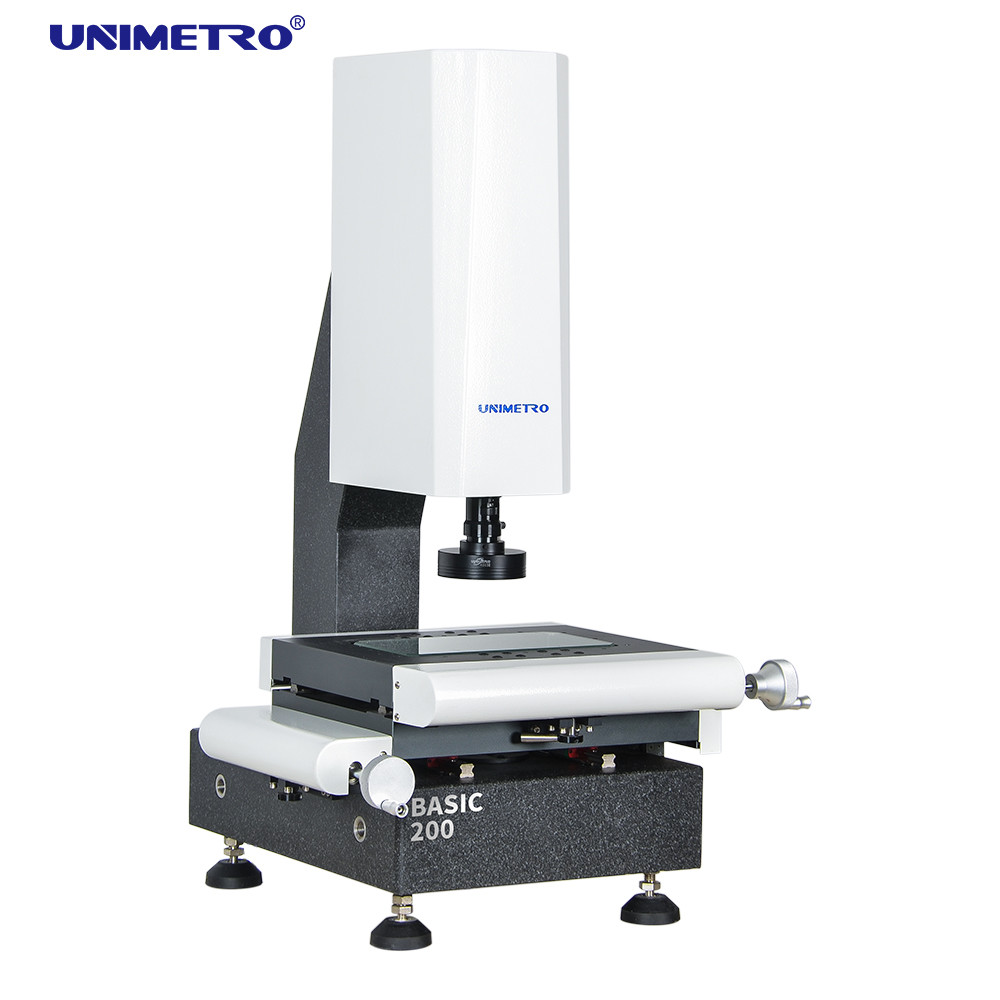

Macchina di misura di visione di alta precisione per produzione del PWB

Informazioni di base
Luogo di origine: La CINA
Marca: UNIMETRO
Certificazione: CE,ISO
Numero di modello: Di base
Quantità di ordine minimo: 1
Prezzo: Discussible
Imballaggi particolari: caso di legno
Tempi di consegna: 5~15days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 40
Informazioni dettagliate
Nome di prodotto: Macchina di misurazione di immagine Dimensione: 550*540*830mm
campo di misura: 200*100*150mm Risoluzione lineare della scala: 0.5um (0.1um per opzione)
Accuratezza di misurazione: 2.5+L/100um Ripetibilità: 2.5um
Peso: 190kg Materiale: Base in granito
Evidenziare:

Macchina di misura di visione di alta precisione

,

Macchina di misura di visione per produzione del PWB

,

Macchina di misura di visione del PWB


Descrizione di prodotto

Sistemi di misurazione di visione del movimento della mano/macchina di misurazione visiva che misura rotondità vera




Sistemi Describtion

I sistemi di misurazione della visione è uno strumento utilizzato per la dimensione fisica accurata che misura, accuratezza fino al livello del micron, che è uno strumento di misura ottico facendo uso della macchina fotografica per catturare l'immagine del pezzo da lavorare, analizzano il pixel di immagine e calcolare la 2D dimensione con il software di misurazione.

◉I sistemi di misurazione della visione di serie di BASIC è progettato e messo a punto da UNIMETRO, che è un modello popolare misura per la maggior parte dell'applicazione di misurazione e degli utilizzatori finali di 2D dimensione accurata dalle industrie differenti, come muffa, elettronica, semiconduttore, l'iniezione di plastica, i prodotti 3C, l'assistenza medica, l'aviazione… ecc. È uno strumento importante utilizzato nel vostro processo di controllo di qualità di prodotti, assicurando la vostra accuratezza di dimensione dei prodotti, rende i vostri prodotti più competitivi.
◉I sistemi di misurazione della visione di serie di BASIC è il modello più comune per la maggior parte delle fabbriche che fabbricano le parti accurate. Misura per i campioni della piccola quantità che misurano l'applicazione. il controllo di manuale di 3 assi, con software facile da usare, permette che l'operatore diriga facendo uso della macchina nel periodo ridotto stesso.

◉Facendo uso del granito di stabilità e di alta precisione come la base e colonna della macchina, con 3 il sensore lineare ad alta definizione di asse 0.0005mm
----Assicuri il rendimento elevato e l'accuratezza di ogni macchina.
◉Facendo uso della guida di scorrimento lineare di HIWIN e della ferrovia di guida lineare di alta precisione, con la fase di alluminio del lavoro e l'elaborazione d'anodizzazione dura della superficie.
---- Assicura l'alto uso del ciclo di lunga vita e della prestazione dinamica della macchina.
◉Facendo uso di un gruppo di regolazione integrato del centro che è sviluppato da UNIMETRO, per le scale lineari, il controllo leggero ed il trasferimento del segnale della sonda di tocco.
---- Assicuri i collegamenti e la manutenzione facili. Altamente aumenti la stabilità della macchina.
◉La luce programmabile di contorno LED con il percorso leggero parallelo, evita la deformazione dell'immagine.
---- Assicura il measuringaccuracy.
◉Con la luce dell'anello di controllo LED del software di 8 sezioni, l'angolo illuminantesi e la luminosità multipli di offerta.
---- Misura per le parti forma e materiali withdifferent.
◉I parametri d'accensione possono essere record nel programma di misurazione della parte, utenti non devono regolare durante il processo di misurazione.
----Amichevole e convenintly uso.

Macchina di misura di visione di alta precisione per produzione del PWB 0


Campo di applicazione

◆Industria della muffa
Fabbricazione dell'automobile
Industria medica
Fabbricazione meccanica
industria digitale 3C
Produzione del PWB
Ecc.


Configurazione di hardware

◆Guida di scorrimento lineare di HIWIN

◆Fase di alluminio del lavoro ed anodizzazione dura

◆Gruppo di regolazione integrato del centro

◆3 scale lineari di risoluzione di asse 0.5um
◆Gruppo leggero parallelo multi di funzione LED

◆Telecamera CCD di alta risoluzione del grado industriale
◆zoom ammaccato manuale 0.7-4.5X con alta ripetibilità
◆Accessori esterni multipli sostenenti

Macchina di misura di visione di alta precisione per produzione del PWB 1





Parametri

ModelloBASIC 200BASIC 300BASIC 400 BASIC 500
Dimensione (millimetro) (L*W*H)550*540*930600*740*980700*840*980800*940*980
Campo di misura (millimetro) (X*Y*Z)200*100*150300*200*200400*300*200500*400*200
Accuratezza di misurazione (μm)2.5+L/1002.5+L/1002.5+L/1003+L/100
Ripetibilità (μm)2,5 2,52,53
Peso (chilogrammi)140kg 190kg240kg290kg
Immagine e misurareCCDmacchina fotografica digitale del pixel HD di 1.2M
Lentezoom ammaccato manuale 0.7-4.5X con il sensore di risposte del segnale di maganification
Ingrandimento18-195X (per riferimento soltanto. Con la macchina fotografica e la lente differenti l'ingrandimento sarà differente. )
Campo visivo8.1~1.3mm
Distanza di funzionamento80mm
Risoluzione lineare della scala0,5 μm (0.1μm per opzione)
Sistema di azionamentoX, Y, controllo di manuale di asse di Z
IlluminazioneLuce di superficie dell'anello programmabile di 4 sezioni LED, luce parallela di contorno del LED, luce dell'anello di 8 sezioni LED, coassiale, per opzione



Panoramica del software

Il software di UNIMETRO INSPECT3D è con UI facile da usare, funzione facile da imparare e potente, permette che gli utenti raggiungano
misurazione veloce e precisa. Il software sta offrendo la lingua inglese completa UI, inoltre permette il nuovo sviluppo del linguaggio.





◉Archivio introdotto e misura di cad

◉Parti matrice e misurazione di macro
◉Misurazione automatica di altezza e del fuoco
◉La funzione di navigazione aiuta il posizionamento veloce
◉Funzione di misurazione geometrica potente
◉Rapporti multipli di dati e funzione grafica del emissione dei dati


◉Programma applicativo flessibile

◉Creare gli elementi di riferimento
◉Bordo potente che individua funzione
◉Accessori esterni multipli sostenenti
◉Calcolo automatico della tolleranza geometrica degli elementi
◉Produzione complicata di misurazione velocemente e convenientemente


Macchina di misura di visione di alta precisione per produzione del PWB 2





Informazioni di società

Macchina visiva di misura
Macchina visiva di misura
Macchina visiva di misura
Macchina visiva di misura

Il nostro Client&Agent

 Macchina visiva di misura
Macchina visiva di misura
FAQ
Macchina visiva di misura  Q1: È voi una fabbrica o la società per azioni?
Macchina visiva di misura  A1: Siamo una fabbrica e dargli la risposta più rapida in 24 ore.
Macchina visiva di misura  Q2: Che cosa è la vostra società pricipalmente dentro?
Macchina visiva di misura  A2: Dobbiamo pricipalmente produrre la macchina di misurazione della visione, macchina di misurazione coordinata, fixturesetc di CMM&VMM.
Macchina visiva di misura  Q3: Come scegliere la specificazione appropriata?
Macchina visiva di misura  A3: Finchè ci dite la varietà e la dimensione di prodotto da misurare, il nostro gruppo professionale vi consiglierebbe dello strumento di misura delle specifiche adatte.
Macchina visiva di misura  Q4: Accettate il servizio su misura?
Macchina visiva di misura  A4: Sia sicuro! Possiamo fornire non solo le macchine tipiche, ma anche le macchine su misura ai bisogni del cliente.
Macchina visiva di misura  Q5: Che cosa è il vostro periodo di garanzia?
Macchina visiva di misura  A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La nostra qualità del prodotto è molto stabile ed abbiamo
migliorato molto su alcune parti fragili. Potete riposare rassicurante della nostra qualità del prodotto.
