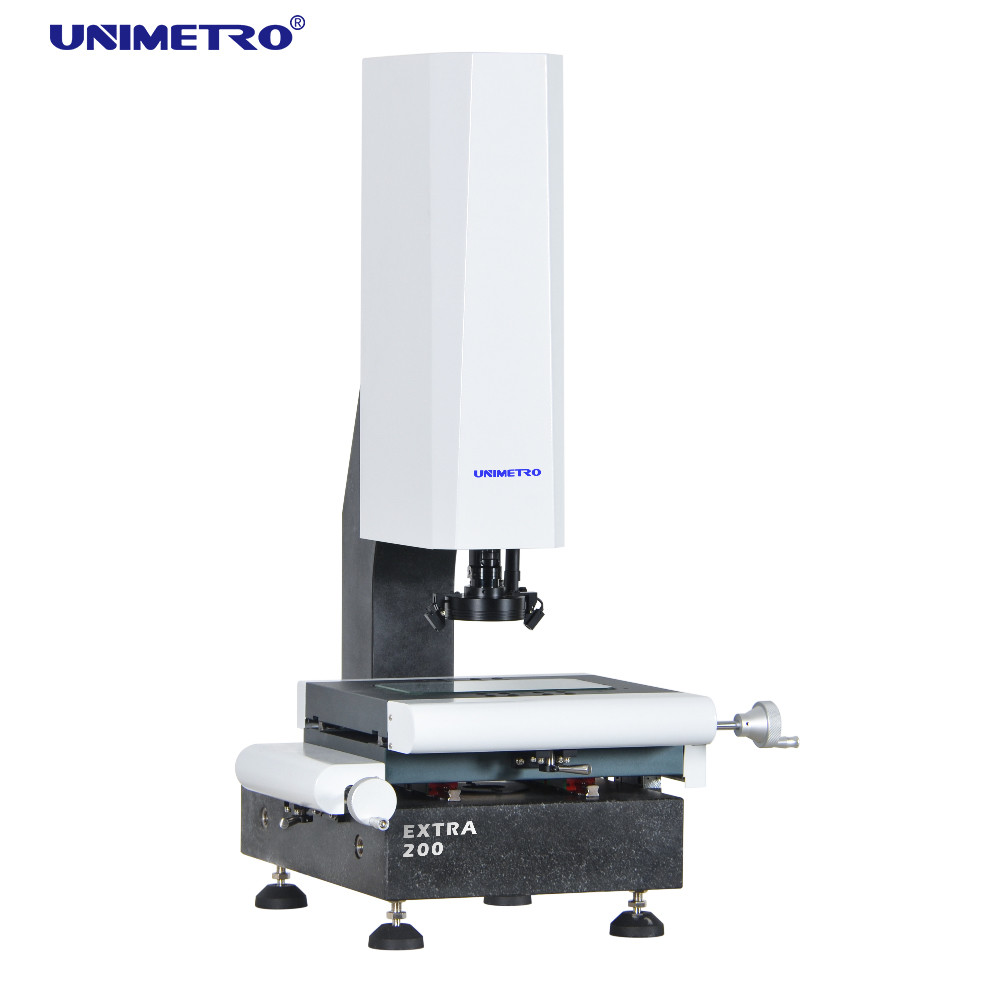

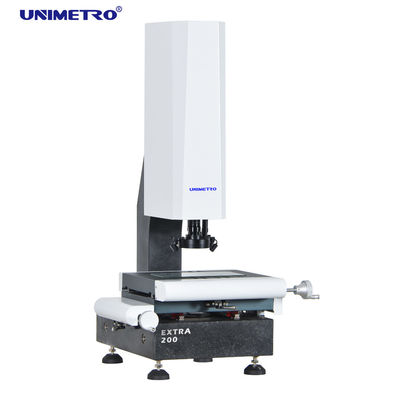

Macchina di misura visiva serie UNIMETRO EXTRA per la misurazione accurata delle dimensioni 2D con autofocus sull'asse Z

Informazioni di base

Luogo di origine:	La CINA
Marca:	UNIMETRO
Certificazione:	CE, ISO
Numero di modello:	Extra

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	caso di legno
Tempi di consegna:	5~15days
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	40

Miglior prezzo Contattaci

Informazioni dettagliate

Product Name:	Vision Measuring Machine	Z axis movement:	Motorized
Z axis movement control:	Keyboard, software	Focus:	Automatic
X,Y Movement:	Manual	Dimension:	550540930mm
Measuring range:	200100150mm	Measuring accuracy:	2.5+L/100um
Repeatability:	2.5um	Weight:	150kg
Linear scale resolution:	0.5um(0.1um for option)	CCD camera:	HD CCD camera
Evidenziare:	Apparecchiature di misurazione di visione , apparecchiature di misurazione di visione 150kg , Apparecchiature di misurazione di visione di accuratezza livellata del micron

Descrizione di prodotto

Apparecchiatura di misurazione a visione manuale per la misurazione dell'altezza con autofocus sull'asse Z

Caratteristiche

1) La macchina di misurazione a visione è uno strumento utilizzato per la misurazione accurata delle dimensioni fisiche, con una precisione fino al livello del micron.
2) La macchina di misurazione a visione è uno strumento di misurazione ottico che utilizza la telecamera per acquisire l'immagine del pezzo, analizzare il pixel dell'immagine e calcolare la dimensione 2D con il software di misurazione.
3) La macchina di misurazione a visione della serie EXTRA è uno strumento importante utilizzato nel processo di controllo qualità dei prodotti. Assicura l'accuratezza dimensionale dei prodotti, rendendo i prodotti più competitivi.
4) La macchina di misurazione a visione della serie EXTRA è progettata e sviluppata da UNIMETRO, un modello popolare adatto alla maggior parte delle applicazioni di misurazione accurata delle dimensioni 2D e agli utenti finali di diversi settori, come stampi, elettronica, semiconduttori, iniezione di plastica, prodotti 3C, assistenza medica, aviazione...ecc.
5) L'asse Z della macchina di misurazione a visione della serie EXTRA è configurato con un sistema di servomotore a circuito chiuso, per ottenere un controllo del movimento e una funzione di autofocus ad alta precisione, gli utenti sono in grado di controllare il movimento dell'asse Z e la messa a fuoco dell'immagine nel software o nella tastiera, aumentando notevolmente l'efficienza di misurazione.

Area di applicazione dell'apparecchiatura di misurazione a visione

a. Industria degli stampi
b. Produzione automobilistica
c. Industria medica
d. Produzione meccanica
e. Industria digitale 3C
f. Produzione di PCB
Ecc.

Configurazione hardware

◉ Scale lineari a 3 assi con risoluzione di 0,5um

◉ Funzione autofocus ad alte prestazioni

◉ Compatibile con la sonda a contatto Renishaw

◉ Piano di lavoro in alluminio e anodizzazione dura

◉ Luce ad anello LED a 3 anelli e 8 sezioni con controllo software e programmabile

◉ Luce di contorno LED a percorso parallelo con controllo software e programmabile

◉ Telecamera digitale HD da 1,2 M pixel

◉ Scatola di controllo core integrata

◉ Controllo motorizzato dell'asse Z

◉ Guida lineare HIWIN

◉ Generatore di impulsi manuale per il controllo del movimento dell'asse Z

◉ Con indicatori laser per il posizionamento e la messa a fuoco ausiliari

◉ Obiettivo zoom dentato manuale 0,7-4,5X con sensore di feedback del segnale di ingrandimento

◉ Calibrazione facile

◉ Tocco multi-angolo

◉ Impostazione rapida del sistema di coordinate

◉ Compatibile con l'intera linea di stilo Renishaw

◉ Modulo CAD supportato (opzionale)

◉ Output di disegno 3D

◉ Compatibile con sonda a stella

◉ Misurazione dimensionale 3D

◉ Misurazione combinata di immagine e sonda a contatto

◉ Supporto per rack sonda (opzionale)

Parametri

Modello		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Dimensioni (mm) (LPA)		500540930	600740980	700840980	800940980
Campo di misura (mm) (XYZ)		200100150	300200200	400300200	500400200
Accuratezza di misurazione (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Ripetibilità (μm)		2.5	2.5	2.5	3
Peso (kg)		140kg	190kg	240kg	290kg
Immagine e misurazione	CCD	200 mm (può essere sollevato in base alle esigenze dei clienti)
	Obiettivo	Obiettivo zoom dentato manuale 0,7-4,5X/Obiettivo zoom automatico 1-10X
	Ingrandimento	18-195X (Solo per riferimento. Con telecamere e obiettivi diversi, l'ingrandimento sarà diverso.)
	Campo visivo	8.1~1.3mm
	Distanza di lavoro	108mm
Risoluzione della scala lineare		0,5 μm (0,1 μm per l'opzione)
Sistema di azionamento		Asse X, Y controllo manuale, asse Z controllo CNC a circuito chiuso e funzione AUTU FOCUS disponibile
Illuminazione		Luce superficiale ad anello LED a 4 sezioni programmabile, luce di contorno LED parallela, luce ad anello LED a 8 sezioni, coassiale, per l'opzione

Funzioni software

funzione potente, consente agli utenti di ottenere misurazioni rapide e precise.

Il software offre un'interfaccia utente in lingua inglese completa, consente anche lo sviluppo di nuove lingue.

◉ File CAD di input e misurazione

◉ Array di parti e misurazione macro

◉ Autofocus e misurazione dell'altezza

◉ La funzione di navigazione aiuta a individuare rapidamente

◉ Potente funzione di misurazione geometrica

◉ Report dati multipli e funzione di output dati grafici

◉ Programma utente flessibile

◉ Creazione di elementi di riferimento

◉ Potente funzione di rilevamento dei bordi

◉ Supporto di più accessori esterni

◉ Calcolo automatico della tolleranza geometrica degli elementi

◉ Misurazione di produzione complicate in modo rapido e conveniente

Informazioni sull'azienda

I nostri clienti e agenti

FAQ
Q1: Sei una fabbrica o una società commerciale?
A1: Siamo una fabbrica e ti diamo la risposta più rapida in 24 ore.
Q2: In cosa è principalmente specializzata la tua azienda?
A2: Produciamo principalmente macchine di misurazione a visione, macchine di misurazione a coordinate, dispositivi CMM e VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: Basta dirci la varietà e le dimensioni del prodotto da misurare, il nostro team di professionisti ti consiglierà lo strumento di misurazione con le specifiche adatte.
Q4: Accettate servizi personalizzati?
A4: Certo! Possiamo fornire non solo macchine tipiche, ma anche macchine personalizzate in base alle esigenze del cliente.
Q5: Qual è il periodo di garanzia?
A5: La garanzia del nostro prodotto è di 1 anno. La qualità del nostro prodotto è molto stabile e abbiamo improvato molto su alcune parti fragili. Puoi stare tranquillo sulla qualità del nostro prodotto.
