Informazioni dettagliate
Nome di prodotto: |
Macchina di misurazione di visione |
Movimento di asse di Z: |
Motorizzato |
Controllo del movimento di asse di Z: |
Tastiera, software |
Fuoco: |
Automatico |
X, movimento di Y: |
Manuale |
Dimensione: |
600*740*980mm |
campo di misura: |
300*200*200mm |
Accuratezza di misurazione: |
2.5+L/100um |
Ripetibilità: |
2.5um |
Peso: |
190kg |
Risoluzione lineare della scala: |
0.5um (0.1um per opzione) |
Telecamera CCD: |
Telecamera CCD di HD |
Evidenziare: |
2d macchina VMM, Macchina del manuale VMM, macchina di 190kg VMM |
Descrizione di prodotto

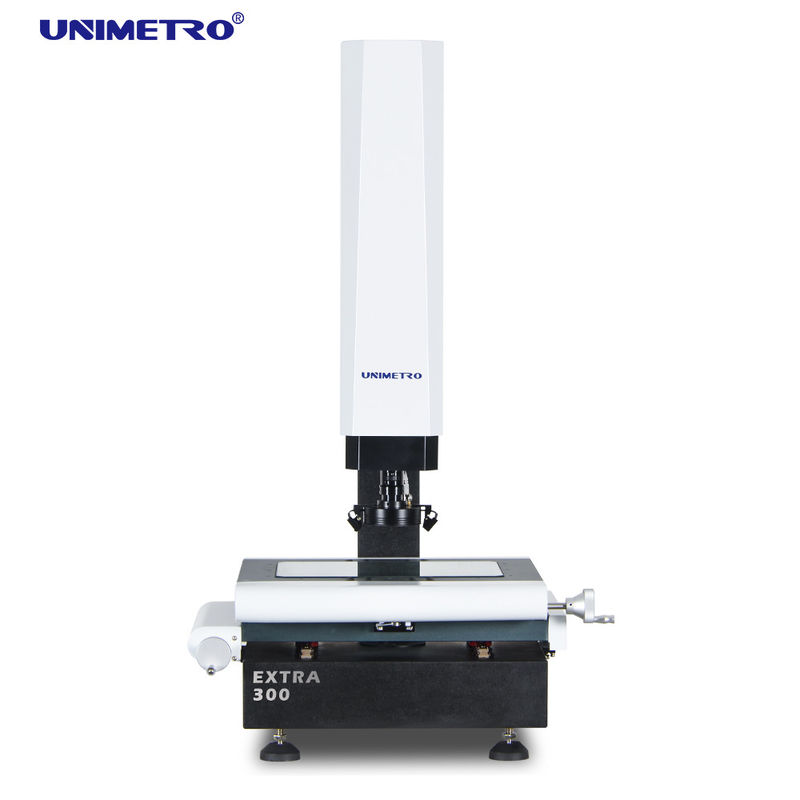

La 2d macchina manuale VMM può introdurre il disegno del PAPÀ con il fuoco automatico di asse di Z
VMM macchina Describtion
1)
VMM la macchina è uno strumento utilizzato per la dimensione fisica accurata che misura, accuratezza fino al livello del micron.2) VMM lavora uno strumento di misura a macchina ottico facendo uso della macchina fotografica per catturare l'immagine del pezzo da lavorare, analizza il pixel di immagine e calcola la 2D dimensione con il software di misurazione.3) la macchina EXTRA di serie VMM è uno strumento importante utilizzato nel vostro processo di controllo di qualità di prodotti. Assicura che i vostri prodotti dimensionino l'accuratezza, renda i vostri prodotti più competitivi.4) la macchina EXTRA di serie VMM è progettata e sviluppata da UNIMETRO, che è un modello popolare misura per la maggior parte dell'applicazione di misurazione e degli utilizzatori finali di 2D dimensione accurata dalle industrie differenti, come muffa, elettronica, semiconduttore, l'iniezione di plastica, i prodotti 3C, l'assistenza medica, l'aviazione… ecc.5) l'asse di Z della macchina EXTRA di serie VMM è configurato con il sistema motorio di servo vicino del ciclo, per raggiungere il controllo del movimento di alta precisione e la funzione automatica del fuoco, gli utenti possono controllare il movimento di asse di Z e l'immagine che mette a fuoco nel software o nella tastiera, altamente aumenta l'efficienza di misurazione.
Campo di applicazione
a. Industria della muffa
b. fabbricazione dell'automobile
c. industria medica
d. fabbricazione meccanica
industria digitale del E. 3C
produzione del PWB del F.
Ecc.
Configurazione di hardware
◉3 scale lineari di risoluzione di asse 0.5um
◉Funzione automatica del fuoco di rendimento elevato
◉Compatibile con la sonda di tocco di Renishaw
◉Fase di alluminio del lavoro ed anodizzazione dura
◉3 controllo del software della luce dell'anello della sezione LED degli anelli 8 e programmabile
◉Il percorso leggero parallelo LED contorna il controllo leggero del software e programmabile
◉macchina fotografica digitale del pixel HD di 1.2M
◉Gruppo di regolazione integrato del centro
◉Controllo motorizzato asse di Z
◉Guida di scorrimento lineare di HIWIN
◉Generatore di impulsi manuale per controllo del movimento di asse di Z
◉Con gli indicatori del laser per il posizionamento e la focalizzazione ausiliarii
◉zoom ammaccato manuale 0.7-4.5X con il sensore di risposte del segnale di ingrandimento
◉Calibratura facile
◉Contatto multiplo di angolo
◉Regolazione veloce del sistema di coordinate
◉Compatibile alla linea completa di stylis di Renishaw
◉Modulo di cad di sostegno (facoltativo)
◉uscita di disegno 3D
◉Sonda della stella compatibile
◉misurazione di dimensione 3D
◉Misurazione dell'associazione della sonda di tocco e di immagine
◉Scaffale della sonda di sostegno (facoltativo)
Parametri
Modello | SUPPLEMENTO 200 | SUPPLEMENTO 300 | SUPPLEMENTO 400 | SUPPLEMENTO 500 |
Dimensione (millimetro) (L*W*H) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 |
Campo di misura (millimetro) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 |
Accuratezza di misurazione (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 |
Ripetibilità (μm) | 2,5 | 2,5 | 2,5 | 3 |
Peso (chilogrammi) | 140kg | 190kg | 240kg | 290kg |
Immagine e misurare | CCD | 200mm (può essere alzato secondo i requisiti dei clienti) |
Lente | Zoom ammaccato manuale 1-10X dello zoom 0.7-4.5X/Auto |
Ingrandimento | 18-195X (per riferimento soltanto. Con la macchina fotografica e la lente differenti l'ingrandimento sarà differente. ) |
Campo visivo | 8.1~1.3mm |
Distanza di funzionamento | 108mm |
Risoluzione lineare della scala | 0,5 μm (0.1μm per opzione) |
Sistema di azionamento | Conrol manuale dell'asse y, di X, controllo di CNC del fine-ciclo di asse di Z e funtion del FUOCO di AUTU disponibili |
Illuminazione | Luce di superficie dell'anello programmabile di 4 sezioni LED, luce parallela di contorno del LED, luce dell'anello di 8 sezioni LED, coassiale, per opzione |
Funzioni del software
Il software di UNIMETRO INSPECT3D è con UI facile da usare, facile da imparare,
la funzione potente, permette che gli utenti raggiungano la misurazione veloce e precisa.
Il software sta offrendo la lingua inglese completa UI, inoltre permette il nuovo sviluppo del linguaggio.
◉
Archivio introdotto e misura di cad ◉Parti matrice e misurazione di macro
◉Misurazione automatica di altezza e del fuoco
◉La funzione di navigazione aiuta il posizionamento veloce
◉Funzione di misurazione geometrica potente
◉Rapporti multipli di dati e funzione grafica del emissione dei dati
◉Programma applicativo flessibile ◉Creare gli elementi di riferimento
◉Bordo potente che individua funzione
◉Accessori esterni multipli sostenenti
◉Calcolo automatico della tolleranza geometrica degli elementi
◉Produzione complicata di misurazione velocemente e convenientemente
Informazioni di società
Il nostro Client&Agent
FAQ |
Q1: È voi una fabbrica o la società per azioni? |
A1: Siamo una fabbrica e dargli la risposta più rapida in 24 ore. |
Q2: Che cosa è la vostra società pricipalmente dentro? |
A2: Dobbiamo pricipalmente produrre la macchina di misurazione della visione, macchina di misurazione coordinata, fixturesetc di CMM&VMM. |
Q3: Come scegliere la specificazione appropriata? |
A3: Finchè ci dite la varietà e la dimensione di prodotto da misurare, il nostro gruppo professionale vi consiglierebbe dello strumento di misura delle specifiche adatte. |
Q4: Accettate il servizio su misura? |
A4: Sia sicuro! Possiamo fornire non solo le macchine tipiche, ma anche le macchine su misura ai bisogni del cliente. |
Q5: Che cosa è il vostro periodo di garanzia? |
A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La nostra qualità del prodotto è molto stabile ed abbiamo migliorato molto su alcune parti fragili. Potete riposare rassicurante della nostra qualità del prodotto. |
