Informazioni dettagliate

Dimensione:	9607101075mm	Campo di misura:	400300200mm
Precisione:	3+l/200um	Ripetibilità:	3um
Peso:	380 kg	Telecamera:	Telecamera CCD di grado industriale
Lente:	0,7-4,5x	Distanza di lavoro:	108 mm
Risoluzione della scala lineare:	0,0005 mm	Garanzia:	24 mesi
Evidenziare:	immagine 2.5d che misura macchina Vmm , Macchina programmabile Vmm , macchina di 380kg Vmm

Descrizione di prodotto

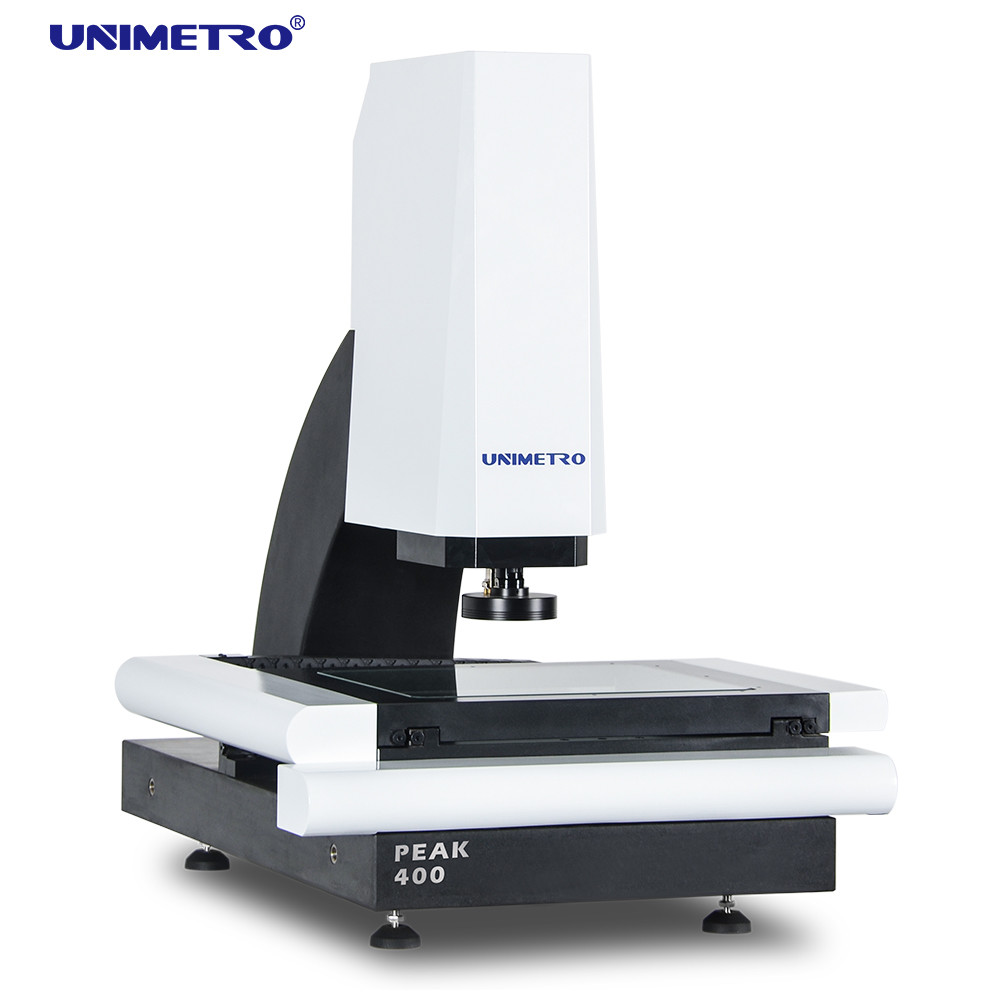

Attrezzatura programmabile per la misurazione di immagini 2.5d/Macchina VMM per misurare l'altezza

L'apparecchiatura per la misurazione delle immagini è uno strumento utilizzato per la misurazione accurata delle dimensioni fisiche, con precisione fino al livello del micron. Macchina di misurazione visiva uno strumento di misura ottico che utilizza la fotocamera per catturare l'immagine del pezzo da lavorare, analizzare il pixel dell'immagine e calcolare la dimensione 2D con il software di misurazione.

L'apparecchiatura di misurazione delle immagini CNC è un potente dispositivo di misurazione delle dimensioni progettato per il processo di controllo della qualità della produzione di massa. È configurato con un potente software che rende programmabile il processo di misurazione, gli utenti possono ottenere grandi quantità di prodotti misurati tramite un processo completamente automatico. L'apparecchiatura per la misurazione delle immagini della serie PEAK è un modello economico di visione CNC completamente automatica sviluppato da UNIMETRO.

Il design semplice e integrato ci consente di costruire la macchina a costi inferiori, mantenendo allo stesso tempo l'elevata precisione di misurazione e le migliori prestazioni. Gli utenti possono godere del vantaggio dell'elevata efficienza e del risparmio sui costi di manodopera di una macchina di misura CNC Vision completa a un prezzo molto basso.

Configurazione hardware

◉ Scale lineari a 3 assi con risoluzione 0,5um
◉ Funzione di messa a fuoco automatica ad alte prestazioni
◉ Fase di lavorazione dell'alluminio e anodizzazione dura

◉ Compatibile con il tastatore Renishaw (opzionale)

◉ Controllo software e programmabile della luce ad anello LED a 3 anelli a 8 sezioni

◉ Controllo software della luce di contorno LED del percorso luminoso parallelo e programmabile

◉ Sensore di spostamento in fibra confocale (opzionale)

◉ Guida lineare HIWIN

◉ Controllo motorizzato dell'asse Z

◉ Scatola di controllo principale integrata

◉ Telecamera CCD di livello industriale

◉ Generatore di impulsi manuale per il controllo del movimento dell'asse Z

◉ Con indicatori laser per posizionamento e messa a fuoco ausiliari (opzionale)

◉ Obiettivo zoom manuale ammaccato 0,7-4,5X con sensore di feedback del segnale di ingrandimento

Applicazione dell'attrezzatura per la misurazione delle immagini

1) L'apparecchiatura di misurazione delle immagini della serie PEAK è compatibile con la linea completa di sensori di misurazione in fibra Omron, che offre; Maggiori possibilità di requisiti di misurazione precisi.

2) Misurazioni stabili di superfici inclinate o curve
3) Misurazioni stabili di diversi tipi di materiali
4) Misurazioni stabili di superfici lisce o ruvide

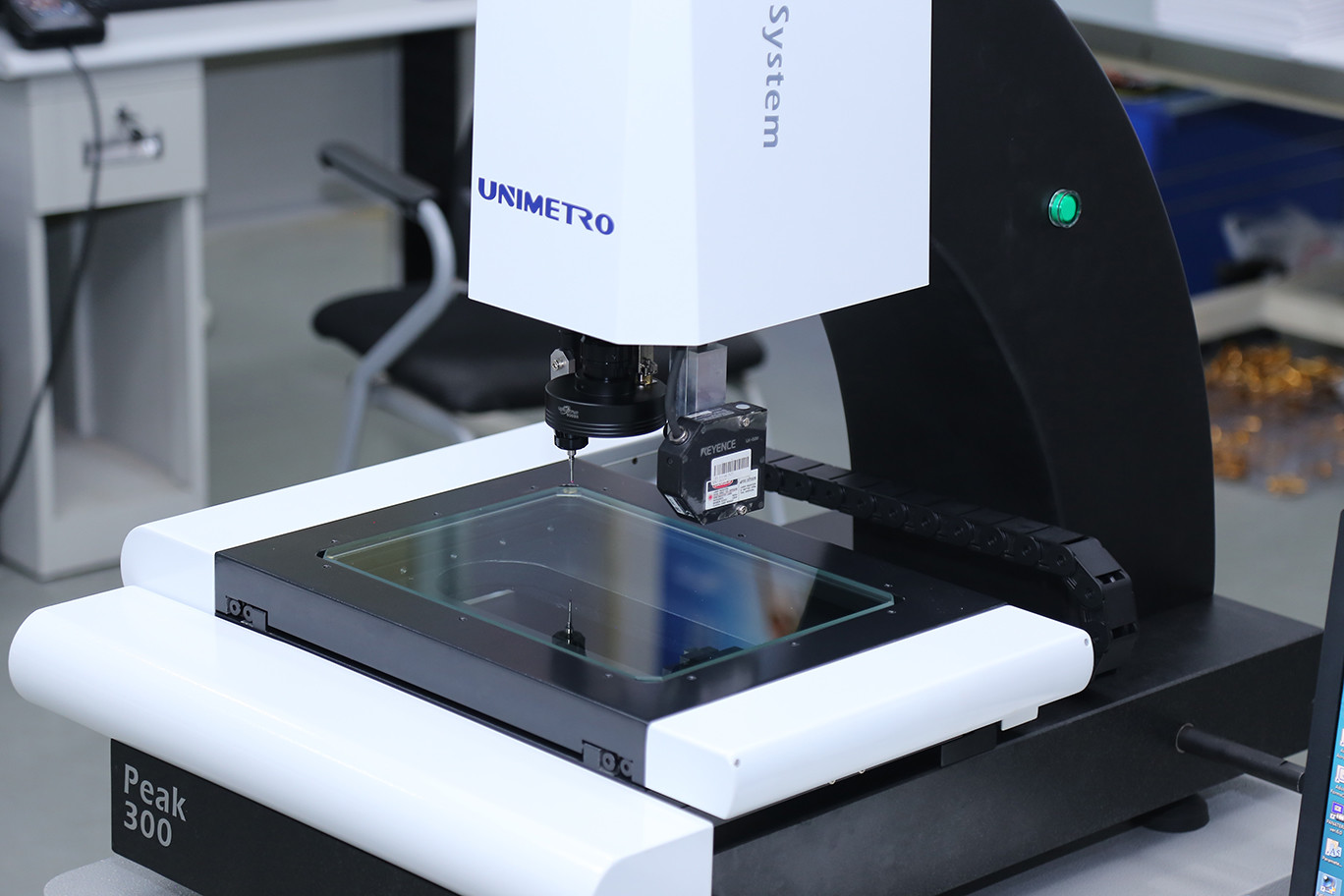

5) L'apparecchiatura per la misurazione delle immagini della serie PEAK è compatibile con la sonda a contatto Renishaw come configurazione opzionale. Gli utenti possono facilmente ottenere funzioni di misurazione 2D e 3D in un'unica macchina.
6) Il software può calcolare l'offset tra la lente ottica e il tastatore, assicura che tutti i risultati della misurazione rientrino nello stesso sistema di coordinate. I risultati della misurazione possono essere visualizzati come disegno 3D per il reverse engineering.

Funzioni del software

Il software UNIMETRO INSPECT3D è dotato di un'interfaccia utente intuitiva, facile da apprendere, con funzioni potenti, che consente agli utenti di ottenere misurazioni rapide e precise.

Il software offre un'interfaccia utente completa in lingua inglese e consente inoltre lo sviluppo di nuove lingue.

◉ Inserisci il file CAD e misura

◉ Serie di parti e misurazione macro

◉ Messa a fuoco automatica e misurazione dell'altezza

◉ La funzione di navigazione aiuta a localizzare rapidamente

◉ Potente funzione di misurazione geometrica

◉ Rapporti di dati multipli e funzione di output dei dati grafici

◉ Programma utente flessibile

◉ Creazione di elementi di riferimento

◉ Potente funzione di rilevamento dei bordi

◉ Supporto di più accessori esterni

◉ Calcolo automatico della tolleranza geometrica degli elementi

◉ Misurazione di produzioni complicate in modo rapido e conveniente

Parametri

Modello	PICCO 300	PICCO 400
Dimensione (millimetro) (LWH)	8506551075	9957951080
Intervallo di misurazione (mm) (XYZ)	300200200	400300200
Precisione (μm)	3+L/200	3+L/200
Ripetibilità (μm)	3	3
Peso (chilogrammo)	190	275
Telecamera	Telecamera CCD analogica di livello industriale e scheda video SV2000E
Lente	Obiettivo zoom manuale ammaccato 0,7-4,5X / Obiettivo zoom manuale 0,7-4,5X con feedback del segnale (opzionale) / Obiettivo zoom automatico (opzionale)
Ingrandimento	18-188X (La diversa combinazione di fotocamera e obiettivo comporta un intervallo di ingrandimento diverso
FOV	8,1-1,3 mm (la diversa combinazione di fotocamera e obiettivo porta a diversi intervalli di FOV)
Distanza di lavoro	80 mm
Risoluzione scale lineari	0,5um
Illuminazione	3 anelli programmabili, luce ad anello di superficie a 8 sezioni, luce di contorno parallela programmabile

Informazioni aziendali

Il nostro cliente e agente

Domande frequenti
Q1: sei una fabbrica o una società commerciale?
A1: Siamo una fabbrica e ti forniamo la risposta più rapida entro 24 ore.
Q2: In cosa opera principalmente la tua azienda?
A2: Produciamo principalmente macchine di misura per la visione, macchine di misura a coordinate, dispositivi CMM e VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: Se ci comunichi la varietà e la dimensione del prodotto da misurare, il nostro team di professionisti ti consiglierà uno strumento di misura con specifiche adeguate.
Q4: accetti un servizio personalizzato?
A4: Assicurati! Possiamo fornire non solo macchine tipiche, ma anche macchine personalizzate in base alle esigenze del cliente.
Q5: qual è il periodo di garanzia?
A5: Il periodo di garanzia del nostro prodotto è di 1 anno. La qualità dei nostri prodotti è molto stabile e lo abbiamo fatto migliorato molto su alcune parti fragili. Puoi essere certo della qualità dei nostri prodotti.

Prodotto Tag:

Luogo di origine:	La CINA
Marca:	UNIMETRO
Certificazione:	CE ISO
Numero di modello:	PICCO

Quantità di ordine minimo:	1
Prezzo:	Discussible
Imballaggi particolari:	caso di legno
Tempi di consegna:	10~20days
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	30 al mese
