Nome di prodotto: | Strumento di misura di immagine | Dimensione: | 1700*1200*1750 |
---|---|---|---|
campo di misura: | 600*500*300mm | Accuratezza di misurazione: | 3+L/200um |
Ripetibilità: | 3 | Risoluzione lineare della scala: | 0.1um |
Sistema di azionamento: | Controllo di CNC, controllo del sistema di azionamento del servo di CA del fine-ciclo, della leva di | Illuminazione: | 5-ring, 8-zoom |
Evidenziare: | strumento di misura di immagine di risoluzione 0.1um,strumento di misura di immagine 25Kg,Strumento di misura di immagine di UNIMETRO |

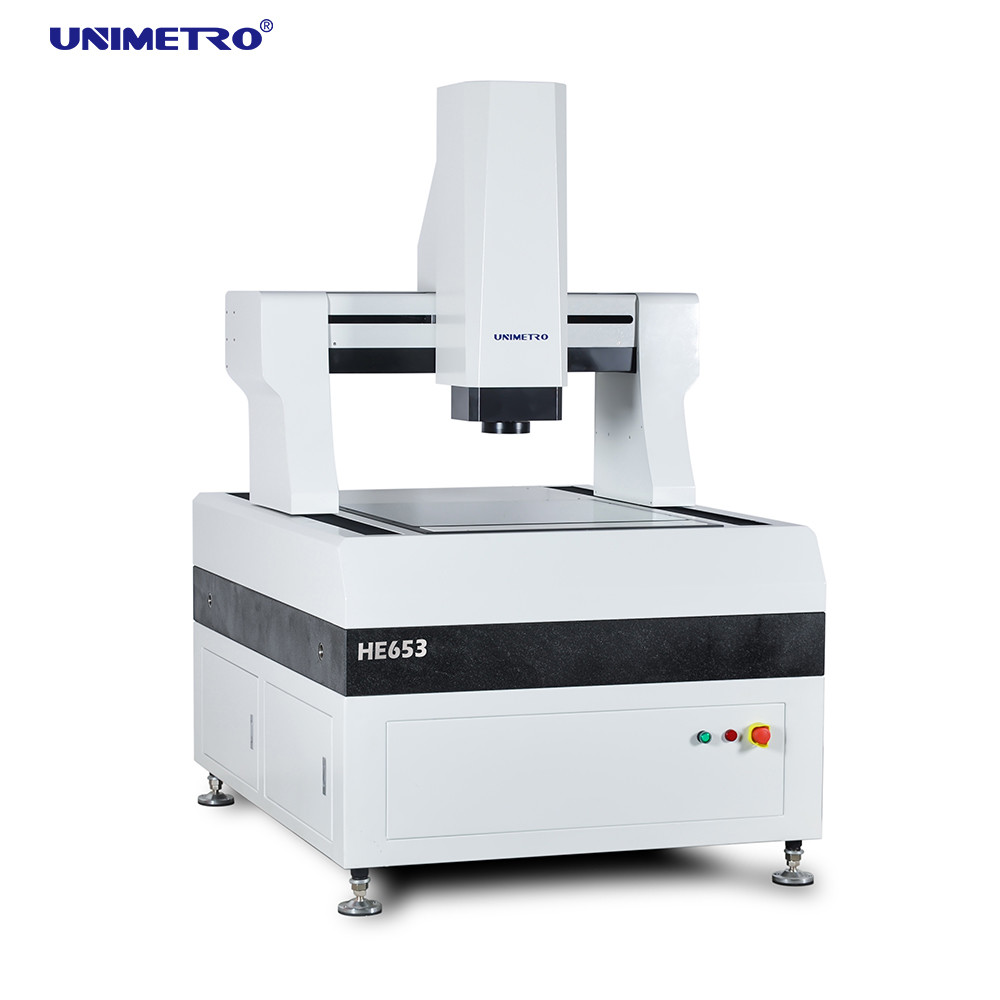

Tipo strumento di misura del cavalletto di serie di immagine automatica completa è progettato specialmente per la misura di alta precisione e su grande scala. Adotta la struttura mobile completamente chiusa del ponte per tenere il lavoro di misura fisso. Si combina organicamente di alta precisione ed alto-efficienza efficacemente per individuare i parametri geometrici di vari prodotti. Pricipalmente è utilizzata nelle industrie come: Circuito del PWB, laminato placcato di rame, vetro piano, modulo a cristallo liquido, muffa del coltello, materiale isolante, lamiera sottile di precisione ecc.
Caratteristiche di hardware
>> la struttura commovente adottata del ponte dell'intera struttura chiusa, ha riparato il pezzo in lavorazione di misurazione, la grande portata e la prestazione di buona prestazione.
Configurazione
>> righello stridente aperto, risoluzione 0.1um, alta precisione e buona stabilità.
Multi-sensore facoltativo dello strumento di misura di immagine per la misura 3D

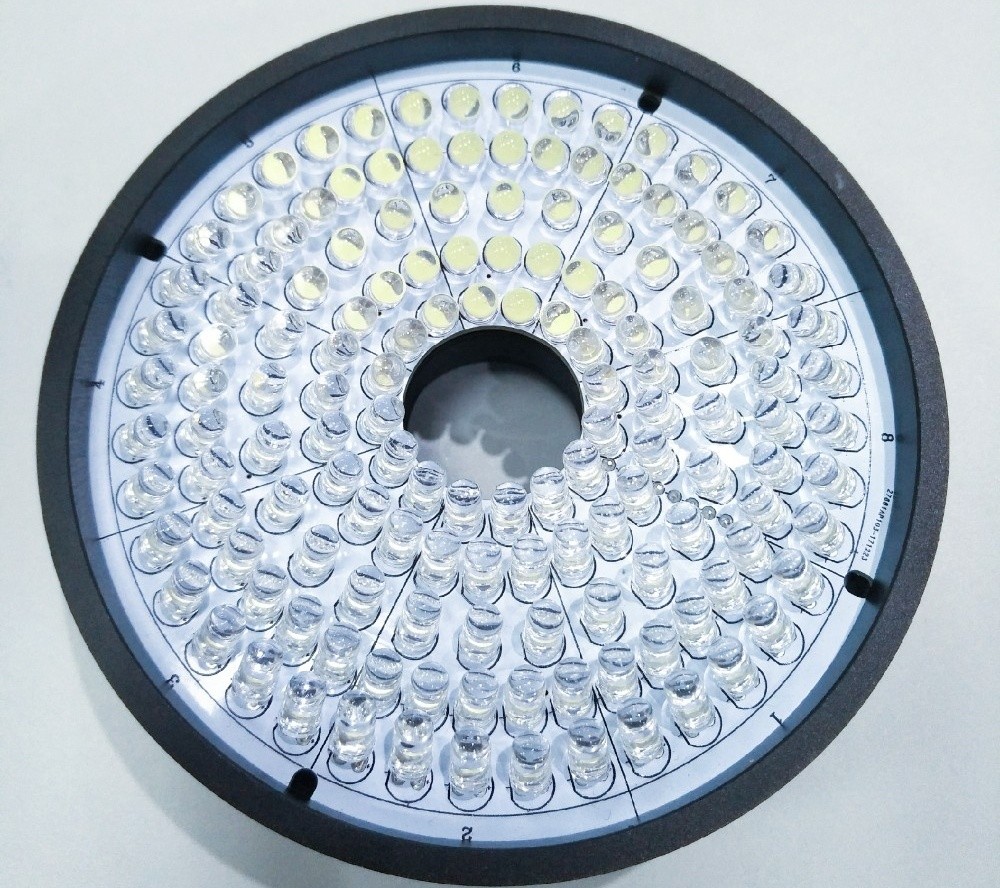

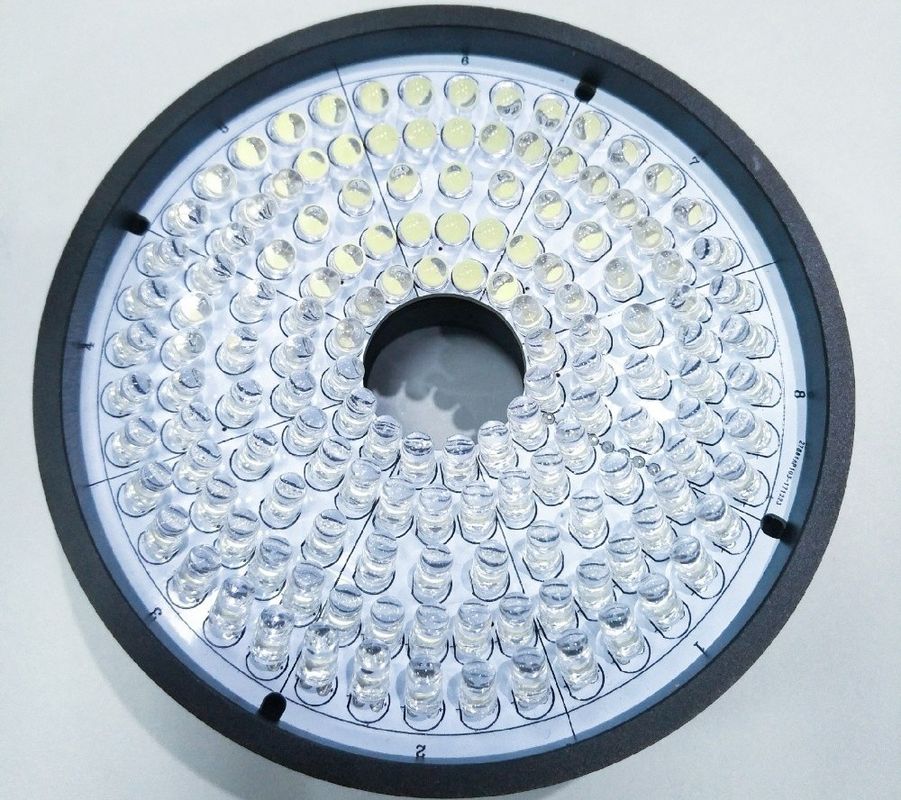

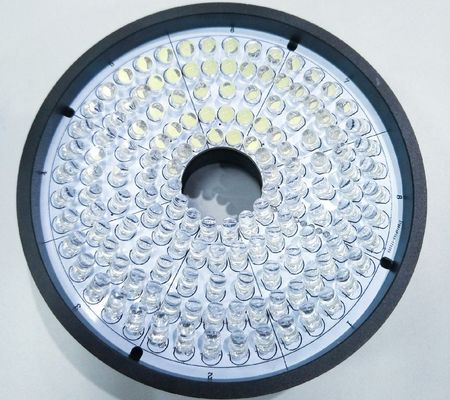

Illuminazione: 4/8/40 di luce dell'anello della superficie delle sezioni LED; 48 parti 4 colora la luce dell'anello del LED; Il bene mobile 4 colora la luce dell'anello del LEDLente: Zoom ammaccato manuale; Zoom automatico, zoom ammaccato manuale con luce coassiale; Zoom automatico con luce coassiale.
Sonda di tocco: Corredi di MCP di Renishaw, errore di misura <>
Sensore del laser: Sensore senza contatto del laser di KEYENCE; Sensore di misurazione della luce bianca.
Parametri
Modello | LUI 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X, viaggio di Y (millimetri) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
viaggio di Z-asse (millimetri) | 200 (può essere alzato secondo i requisiti dei clienti) |
|||||
Capacità di carico | approssimativamente 35 chilogrammi |
|||||
Dimensione (millimetri) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
Peso (chilogrammi) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
Risoluzione | 0.5μm (0.1um per opzione) |
|||||
Macchina fotografica | macchina fotografica digitale di 2M HD GIGA | |||||
Zoom | ingrandimento automatico professionale dello zoom dello zoom: 1~10X | |||||
Video ingrandimento | 18~195X (secondo i modelli differenti della macchina fotografica selezionata, il suo ingrandimento cambierà; l'ingrandimento reale è conforme ai dati misurati) | |||||
FOV | 8.1~1.3mm (secondo gli schemi di corrispondenza differenti della macchina fotografica e della lente, il campo visivo cambierà di conseguenza ed il campo visivo reale è conforme ai dati misurati) | |||||
Accuracy* | μm del ≤ (3+L/200) | |||||
Illuminazione | Illuminazione programmabile della superficie di 5 sezioni LED dell'anello 8 (40 sezioni suonano la luce, la luce coassiale, la multi luce mobile dell'anello di colore per opzione) |
Informazioni di società
Il nostro Client&Agent
FAQ |
---|
Q1: È voi una fabbrica o la società per azioni? |
A1: Siamo una fabbrica e dargli la risposta più rapida in 24 ore. |
Q2: Che cosa è la vostra società pricipalmente dentro? |
A2: Dobbiamo pricipalmente produrre la macchina di misurazione della visione, macchina di misurazione coordinata, fixturesetc di CMM&VMM. |
Q3: Come scegliere la specificazione appropriata? |
A3: Finchè ci dite la varietà e la dimensione di prodotto da misurare, il nostro gruppo professionale vi consiglierebbe dello strumento di misura delle specifiche adatte. |
Q4: Accettate il servizio su misura? |
A4: Sia sicuro! Possiamo fornire non solo le macchine tipiche, ma anche le macchine su misura ai bisogni del cliente. |
Q5: Che cosa è il vostro periodo di garanzia? |
A5: Il nostro periodo di garanzia del prodotto è di 1 anno. La nostra qualità del prodotto è molto stabile ed abbiamo migliorato molto su alcune parti fragili. Potete riposare rassicurante della nostra qualità del prodotto. |
