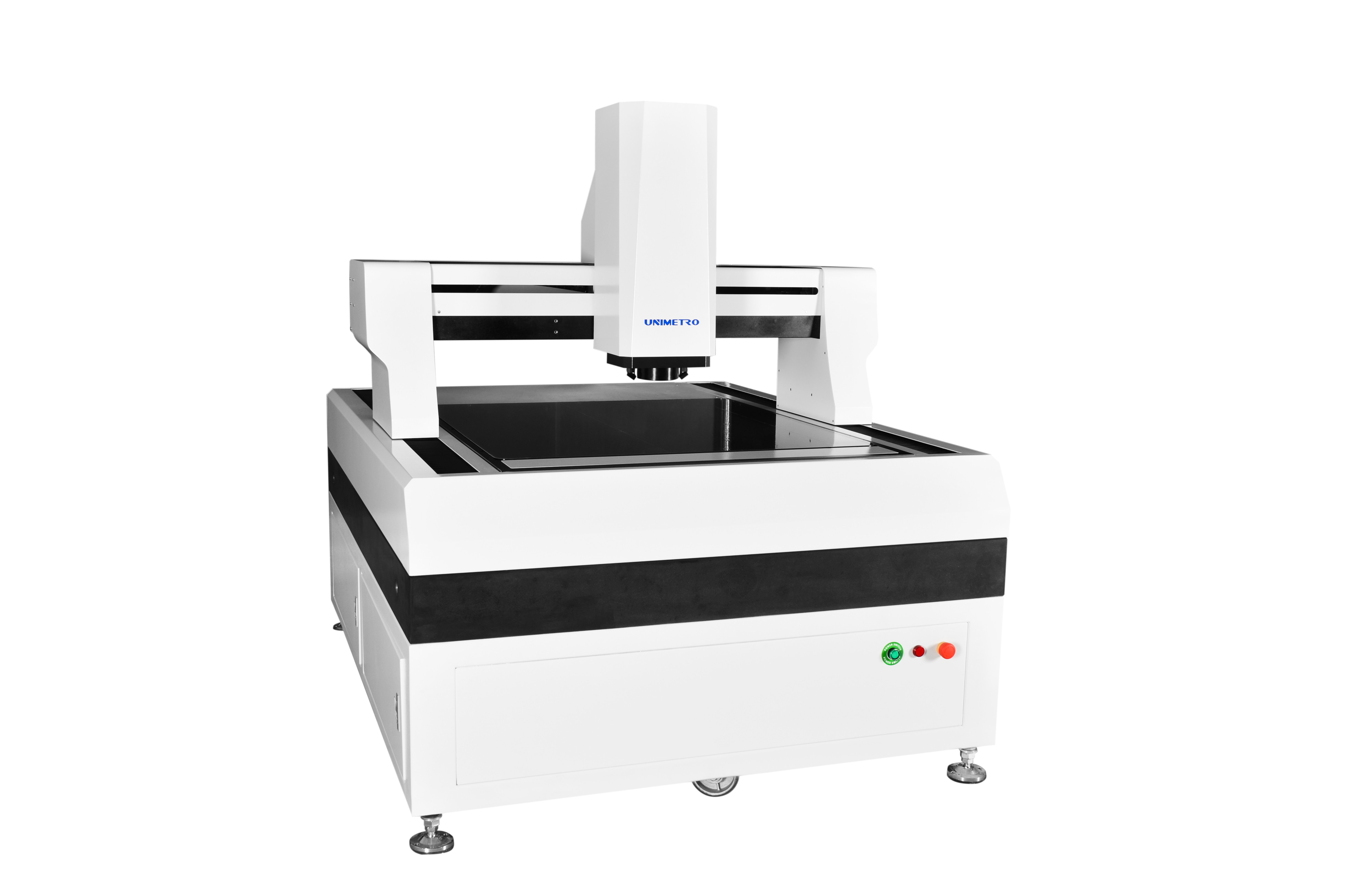

Grande macchina di misura di visione con il servomotore del ciclo chiuso

Grandi sistemi di misurazione di visione con il servomotore del ciclo chiuso


Serie di grandi sistemi di misurazione della visione di alto-efficienza è progettato specialmente per la misura di alta precisione e su grande scala. Adotta la struttura mobile completamente chiusa del ponte per tenere il lavoro di misura fisso. Si combina organicamente di alta precisione ed alto-efficienza efficacemente per individuare i parametri geometrici di vari prodotti. Attualmente, pricipalmente è utilizzata nel circuito del PWB, in laminato placcato di rame, in vetro piano, in modulo a cristallo liquido, nella muffa del coltello, nel materiale isolante, nella lamiera sottile di precisione ed in altre industrie.





Descrizione

Progettazione rigida della struttura dei sistemi di misurazione di visione alta
>> la struttura commovente del ponte dell'intera struttura chiusa è adottata, il pezzo in lavorazione di misurazione è riparato, la portata è grande e la prestazione di moto è buona.
>> introduca la tecnologia di analisi agli'elementi finiti in progettazione meccanica per assicurare l'alte rigidità e alta precisione struttura meccanica.
>> base del granito del grado 000, resistenza della corrosione e ad alta resistenza e buona stabilità.
>> controllo veloce e flessibile del worktable di trattamento di superficie dell'ossido di alluminio, di azione, durevole e bello.

Configurazione di alta precisione dei sistemi di misurazione di visione
>> righello aperto della grata di RENISHAW, risoluzione 0.5um, alta precisione e buona stabilità.
>> ferrovia di guida lineare di precisione, vite della palla della smerigliatrice e del servomotore di CA assicurare la stabilità di precisione di posizionamento del sistema della macchina.
>> la macchina fotografica digitale ad alta definizione di Giga di colore del pixel di 2M soddisfa le richieste di chiara osservazione e della misura stabile.
>> 6.5x lente ottica ad alta definizione, zoom automatico accurato, una correzione del pixel.
>> 5 la sorgente luminosa di superficie programmabile di zona LED dell'anello 8, il parallelo LED della trasmissione contorna il sistema di sorgente luminosa, adeguamento intelligente di luminosità di 256 livelli.
>> controllo completo di CNC di asse, azionamento completo del servomotore del ciclo chiuso di CA.





Parametri

Modello	LUI 652	HE862	HE1080	HE1210	HE1512	HE1812
X, viaggio di Y (millimetri)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
viaggio di Z-asse (millimetri)	200 (può essere alzato secondo i requisiti dei clienti)
Capacità di carico	approssimativamente 35 chilogrammi
Dimensione (millimetri)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Peso (chilogrammi)	1500	1800	2900	3200	4400	4800
Risoluzione	0.5μm (0.1um per opzione)
	Macchina fotografica	macchina fotografica digitale di 2M HD GIGA
	Zoom	ingrandimento automatico professionale dello zoom dello zoom: 1~10X
	Video ingrandimento	18~195X (secondo i modelli differenti della macchina fotografica selezionata, il suo ingrandimento cambierà; l'ingrandimento reale è conforme ai dati misurati)
	FOV	8.1~1.3mm (secondo gli schemi di corrispondenza differenti della macchina fotografica e della lente, il campo visivo cambierà di conseguenza ed il campo visivo reale è conforme ai dati misurati)
	Accuracy*	μm del ≤ (3+L/200)
Illuminazione	Illuminazione programmabile della superficie di 5 sezioni LED dell'anello 8 (40 sezioni suonano la luce, la luce coassiale, la multi luce mobile dell'anello di colore per opzione)
