Nome di prodotto: | Strumento di misura di immagine | Dimensione: | 1900*1480*1750mm |
---|---|---|---|
Campo di misura: | 800*1000*200mm | Accuratezza di misurazione: | 3+L/200um |
Ripetibilità: | 3 | risoluzione lineare della scala: | 0.1um |
sistema di azionamento: | Controllo di CNC, controllo del sistema di azionamento del servo di CA del fine-ciclo, della leva di | Illuminazione: | 5-ring, luce dell'anello di 8-section LED |
Evidenziare: | apparecchiature di misurazione ottiche 1500Kg,Apparecchiature di misurazione ottiche per il vetro di piatto,apparecchiature di misurazione ottiche 220V |

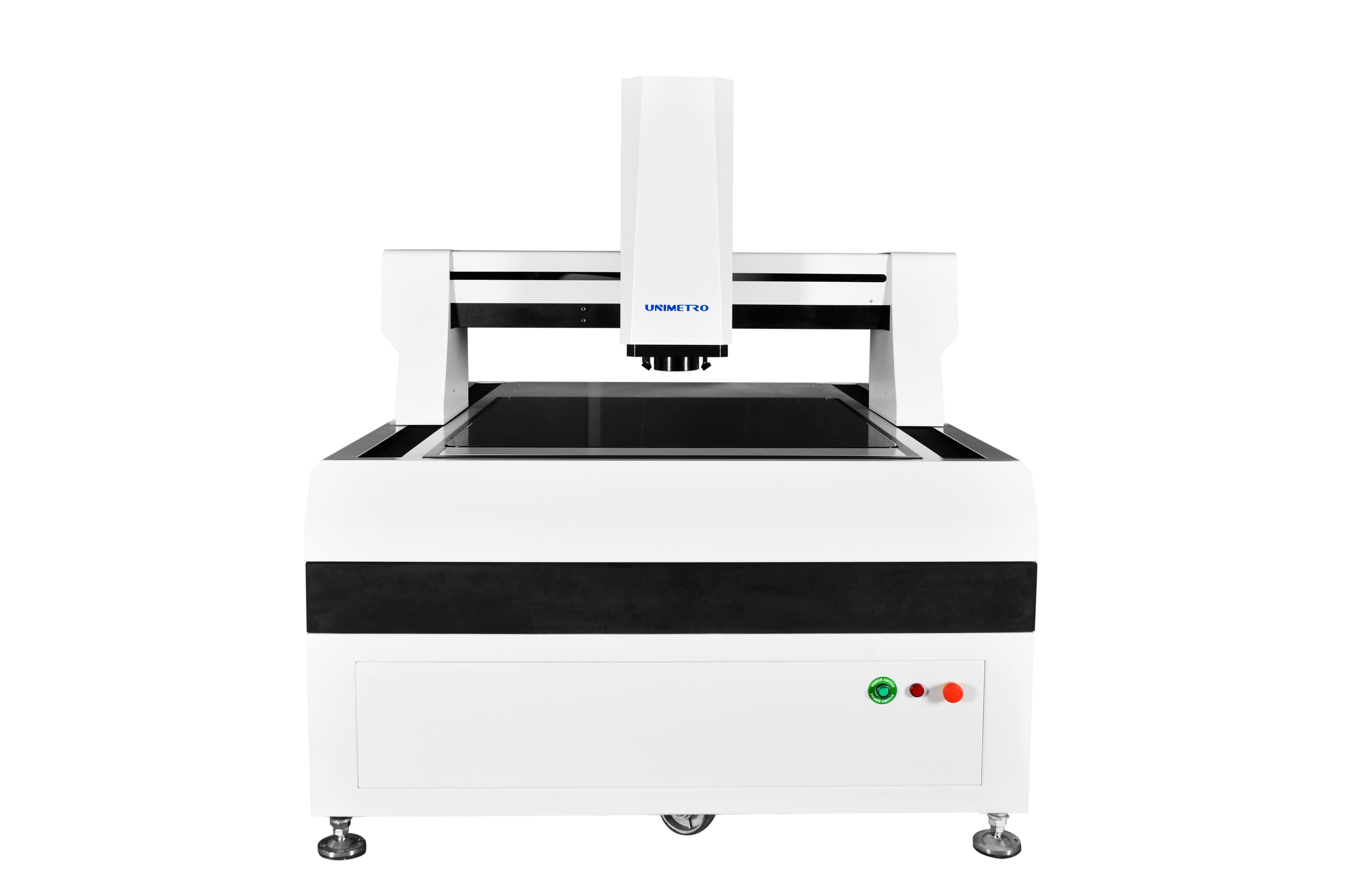

Apparecchiatura di misurazione ottica di alta precisione per lastre di vetro
La macchina di misurazione della visione è uno strumento utilizzato per la misurazione accurata delle dimensioni fisiche, precisione fino al livello di micron, che è uno strumento di misurazione ottico che utilizza la fotocamera per catturare l'immagine del pezzo da lavorare, analizzare il pixel dell'immagine e calcolare la dimensione 2D con il software di misurazione .È un modello popolare adatto per la maggior parte delle accurate applicazioni di misurazione delle dimensioni 2D e utenti finali di diversi settori, come stampi, elettronica, semiconduttori, iniezione plastica, prodotti 3C, assistenza medica, aviazione ... ecc. È uno strumento importante utilizzato nel processo di controllo della qualità dei tuoi prodotti, garantendo l'accuratezza delle dimensioni dei tuoi prodotti, rende i tuoi prodotti più competitivi.
Progettazione del meccanismo dell'apparecchiatura di misurazione ottica
>> Adottato l'intera struttura a ponte mobile a telaio chiuso, fissato il pezzo in lavorazione di misurazione, grande capacità portante e buone prestazioni prestazionali.
>> Introdurre la tecnologia di analisi degli elementi finiti nella progettazione meccanica per garantire un'elevata rigidità e una struttura meccanica di alta precisione.
>> Base in marmo granito grado 000, elevata resistenza, resistenza alla corrosione e buona stabilità.
>> Piano di lavoro con trattamento superficiale in ossido di alluminio --- controllo dell'azione rapido e flessibile, resistente e bello.
Apparecchiatura di misurazione ottica Configurazione
>> Righello a reticolo aperto, risoluzione 0,1um, alta precisione e buona stabilità.
>> Il binario di guida lineare di precisione, la vite a ricircolo di sfere della smerigliatrice e il servomotore AC garantiscono la stabilità della precisione di posizionamento del sistema della macchina.
>> La fotocamera digitale Giga a colori ad alta definizione da 2 M pixel soddisfa i requisiti di osservazione chiara e misurazione stabile.
>> Obiettivo ottico ad alta definizione 6,5X, zoom automatico accurato, calibrazione rapida dei pixel una volta.
>> Sorgente luminosa di superficie a LED programmabile a 8 sezioni con sorgente luminosa di contorno a LED parallela (verde o bianca).
>> Controllo CNC, sistema di guida AC Servo a circuito chiuso, joystick, mouse o controllo da tastiera.
Apparecchiatura di misurazione otticaMultisensore opzionale per misurazioni 3D
Illuminazione: 4/8/40 sezioni LED ad anello di superficie;48 sezioni LED ad anello a 4 colori;Luce ad anello LED mobile a 4 colori
Obiettivo:obiettivo zoom ammaccato manuale;Obiettivo zoom automatico, obiettivo zoom ammaccato manuale con luce coassiale;Obiettivo zoom automatico con luce coassiale.
Tastatore: kit Renishaw MCP, errore di misurazione <= 0,75 um;Renishaw PH6 + TP20, errore di misurazione <= 0,35um.
Sensore laser:sensore laser senza contatto KEYENCE;Sensore di misurazione della luce bianca.
PARAMETRI
I dettagli della nostra macchina di misurazione della visione di grandi dimensioni sono i seguenti:
Modello | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
Corsa X, Y (mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
Corsa dell'asse Z (mm) | 200 (può essere sollevato in base alle esigenze dei clienti) | |||||
Capacità di carico | ca.35 kg | |||||
Dimensione (mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
Peso (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
Risoluzione | 0,5 μm (0,1 μm per opzione) | |||||
Telecamera | Fotocamera digitale 2M HD GIGA | |||||
Obiettivo per zoomare | obiettivo zoom automatico professionale Ingrandimento obiettivo zoom: 1~10X | |||||
Video ingrandimento | 18~195X | |||||
(A seconda dei diversi modelli della fotocamera selezionata, il suo ingrandimento cambierà; l'ingrandimento effettivo è soggetto ai dati misurati) | ||||||
Campo visivo | 8,1~1,3 mm | |||||
(In base ai diversi schemi di corrispondenza di fotocamera e obiettivo, il campo visivo cambierà di conseguenza e il campo visivo effettivo è soggetto ai dati misurati) | ||||||
Precisione* | ≤ (3+L/200)μm | |||||
Illuminazione | Illuminazione di superficie a LED programmabile a 5 anelli e 8 sezioni | |||||
(40 sezioni luce ad anello, luce coassiale, luce ad anello multicolore mobile per opzione) |
