Luogo di origine: | La Cina |
---|---|
Marca: | Unimetro |
Certificazione: | CE ISO |
Numero di modello: | E300 |
Quantità di ordine minimo: | 1set |
Prezzo: | usd5460-usd6300usd/set |
Imballaggi particolari: | caso di legno |
Tempi di consegna: | 15days |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 30 insiemi al mese |
Dimensione: | 600*740*980mm | campo di misura: | 300*200*200 |
---|---|---|---|
Accuratezza di misurazione: | 2.5+L/100 | Peso: | 190kg |
Ripetibilità: | 2.5μm | ||
Evidenziare: | Macchina dell'auto Vmm dei semi,misura di visione artificiale 190kg,Misura di visione artificiale del CE |

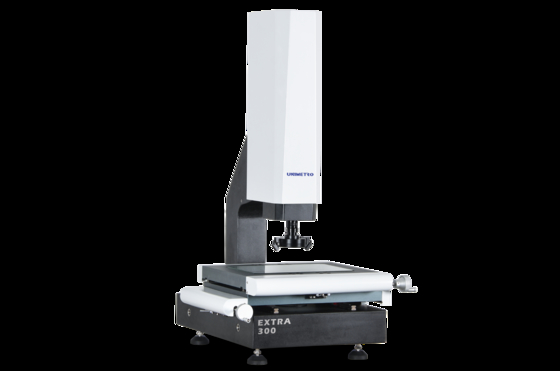

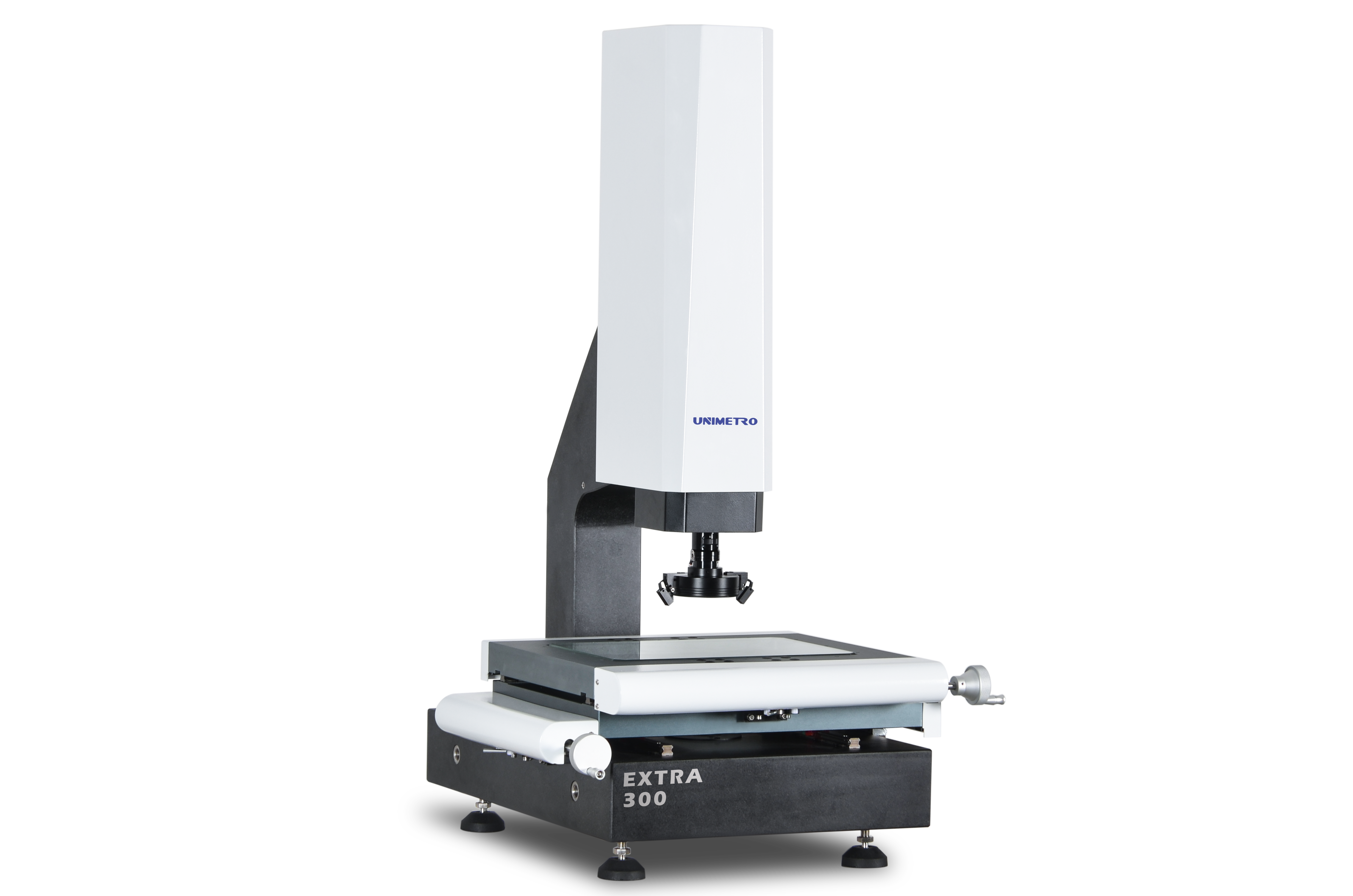

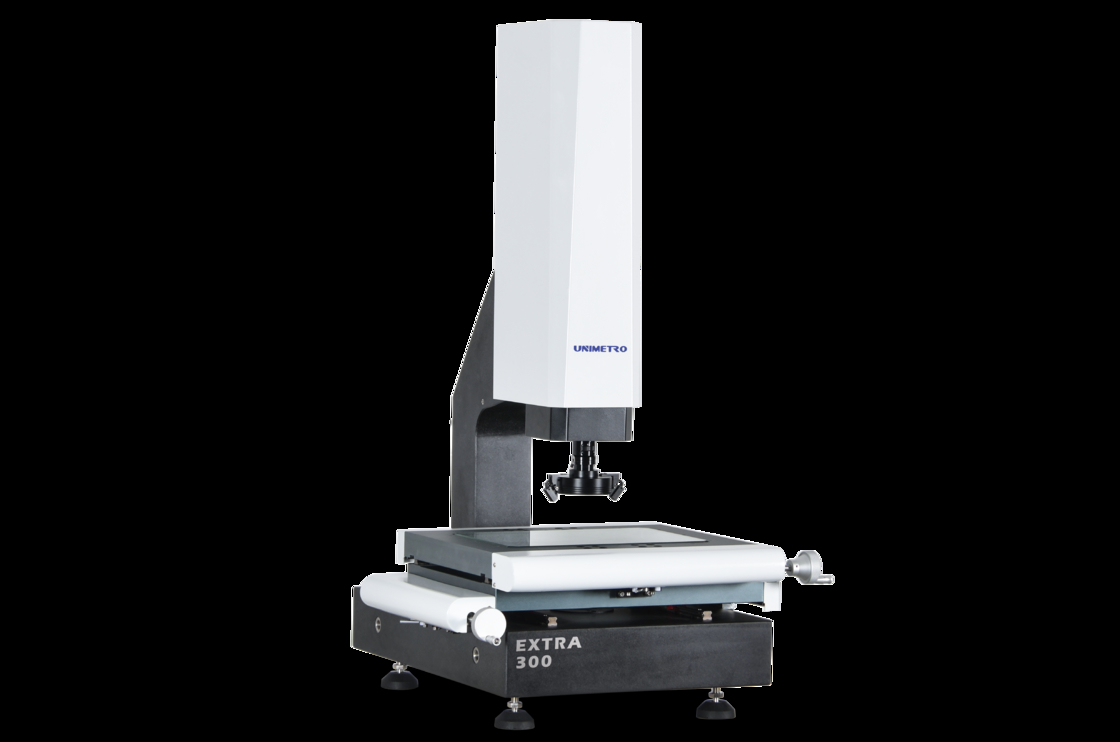

La nostra macchina di misurazione visiva ha sotto la caratteristica:
▶Base del granito e colonna, stabilità eccellente;
▶L'Z-asse adotta la guida lineare di alta precisione ed il servo sistema del controllo motorio per realizzare la messa a fuoco automatica, eliminare l'errore di focalizzazione artificiale e migliora l'accuratezza e la stabilità di misura;
▶La fase di alluminio del lavoro, fa il controllo di moto velocemente che reagisce e flessibile;

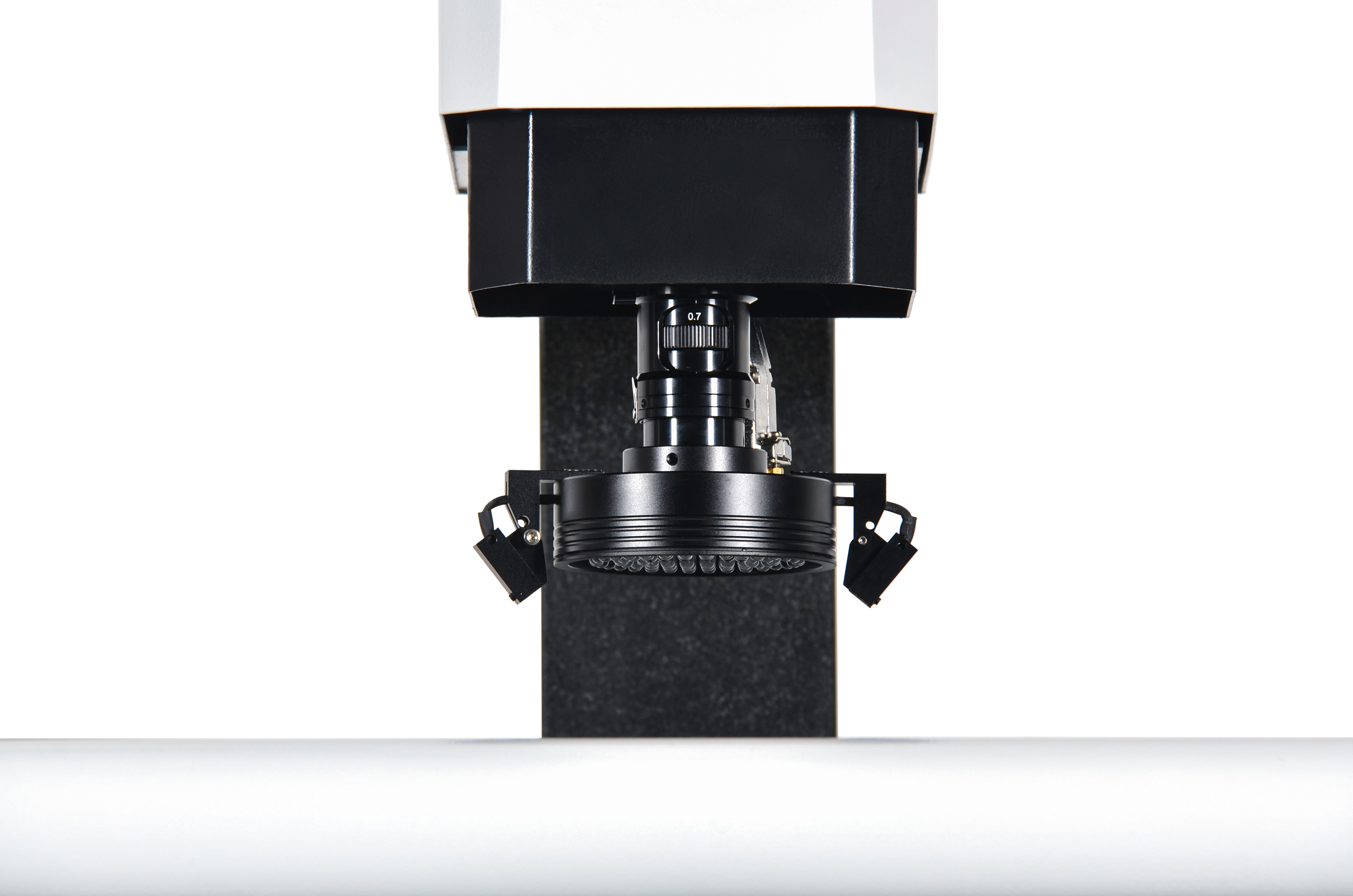

▶3 la sorgente luminosa di superficie programmabile della sezione LED dell'anello 4, il parallelo LED della trasmissione contorna il sistema di sorgente luminosa ed il modulo leggero incorporato di adeguamento del software può controllare liberamente la luminosità di luce in 3 anelli e 4 zone.
I configuations della nostra macchina di misurazione visiva sono qui sotto:
◉3 scale lineari di risoluzione di asse 0.5um
◉Contatto multiplo di angolo
◉Regolazione veloce del sistema di coordinate
◉Compatibile alla linea completa di stylis di Renishaw
◉Modulo di cad di sostegno (facoltativo)
Il nostro parametro visivo della macchina di misurazione è così sotto le manifestazioni del grafico:

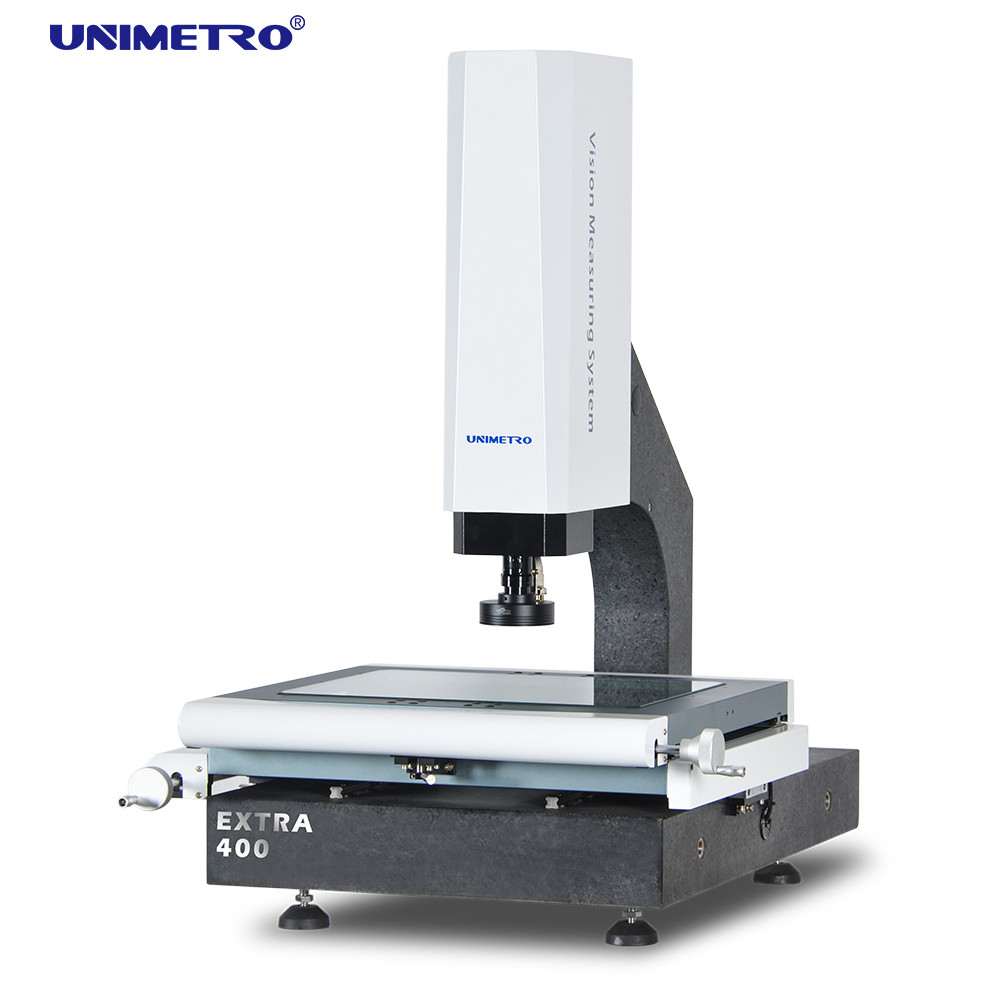

Extra200 | Extra300 | Extra400 | Extra500 | ||
Dimensione (millimetro) (LxWxH) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
Campo di misura (millimetro) (XxYxZ) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
Accuratezza di misurazione (μm) | 2.5+L/100 | 3.0+L/100 | |||
Ripetibilità (μm) | 2,5 | 3 | |||
Peso (chilogrammi) | 140 | 190 | 240 | 290 | |
Immagine e misurare | Macchina fotografica | macchina fotografica digitale del pixel HD di 1.2M | |||
Lente | zoom ammaccato manuale 0.7-4.5X con il sensore di risposte del segnale di maganification | ||||
Ingrandimento | 18-195X (per riferimento soltanto. Con la macchina fotografica e la lente differenti l'ingrandimento sarà differente.) | ||||
Campo visivo | 8.1mm~1.3mm | ||||
Distanza di funzionamento | 80mm | ||||
Risoluzione lineare della scala | 0.5μm (0.1μm facoltativi) | ||||
Sistema di azionamento | Controllo di manuale dell'asse y, di X, controllo di CNC del fine-ciclo di asse di Z e funzione AUTOMATICA del FUOCO disponibili | ||||
Illuminazione | Le 4 sezioni programmabili hanno condotto la luce della superficie dell'anello, LED parallelo contornano la luce leggera dell'anello di 8 sezioni LED, luce coassiale, per opzione. |
ISPEZIONI il SOFTWARE di MISURAZIONE della VISIONE 3D
◉Archivio introdotto e misura di cad
