Macchina di misurazione della visione semiautomatica Vmm 2.5μM Ripetibilità (E300)

Informazioni di base

Luogo di origine:	La Cina
Marca:	Unimetro
Certificazione:	CE, ISO
Numero di modello:	E300

Quantità di ordine minimo:	1 set
Prezzo:	usd 5460-usd 6300 usd/set
Imballaggi particolari:	caso di legno
Tempi di consegna:	15days
Termini di pagamento:	T/T
Capacità di alimentazione:	30 insiemi al mese

Miglior prezzo Contattaci

Informazioni dettagliate

Dimensione:	600740980 mm	Intervallo di misurazione:	300200200
misurazione di precisione:	2,5+L/100	Peso:	190 kg
Ripetibilità:	2.5 μm
Evidenziare:	Macchina automatica di misura di visione dei semi , Macchina Vmm di misura di visione , Macchina 2.5μM Repeatability di misura di visione

Descrizione di prodotto

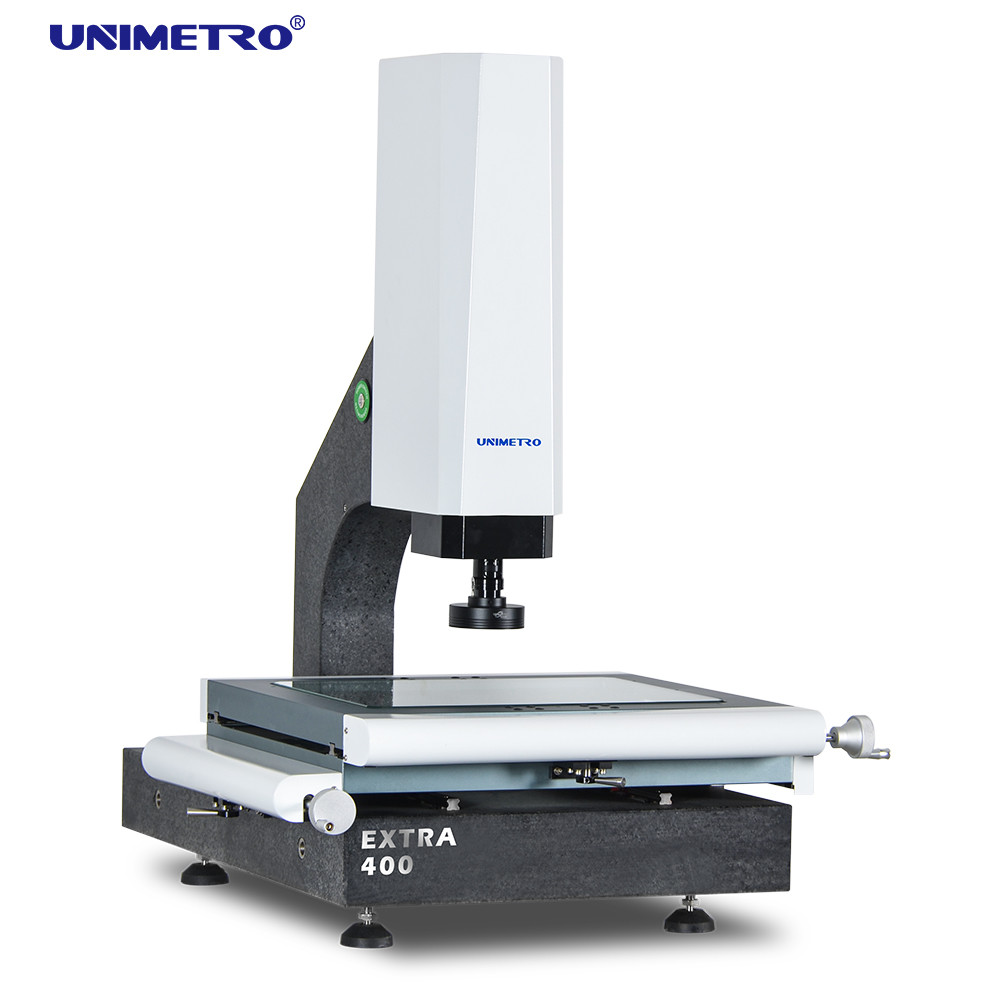

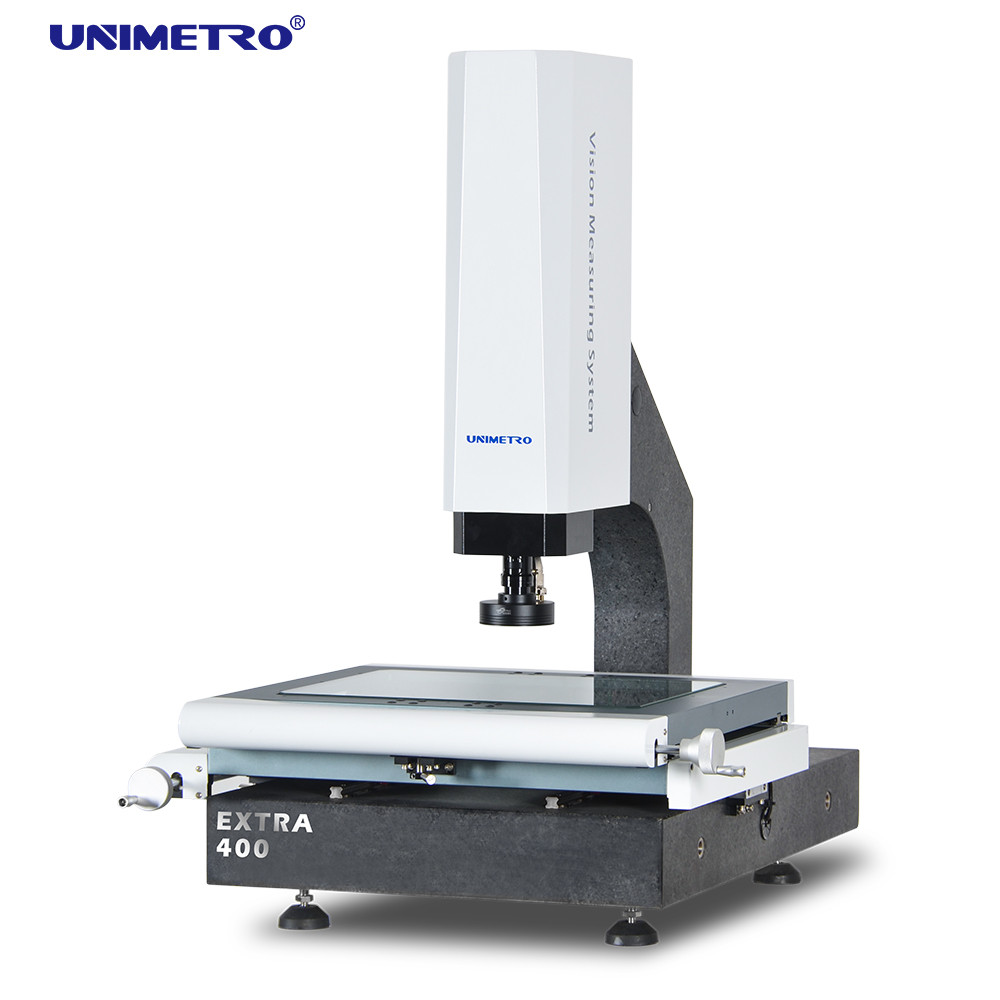

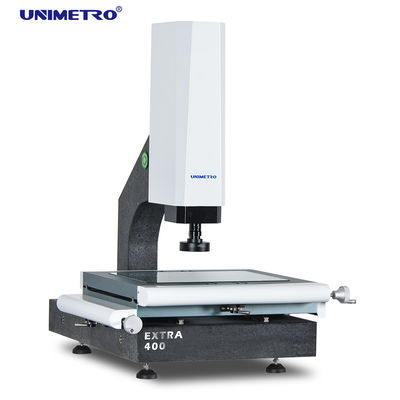

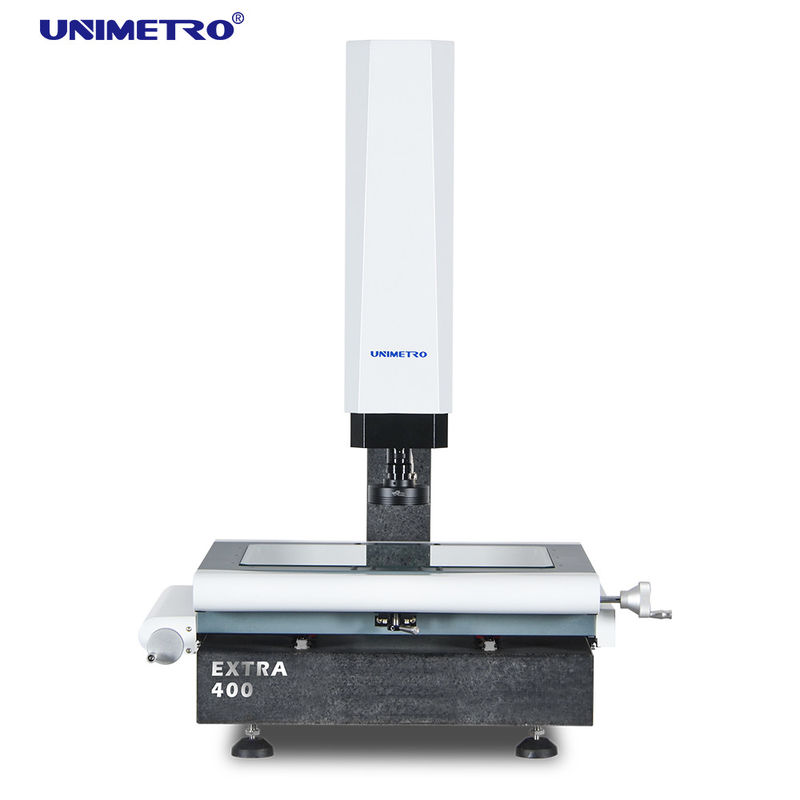

apparecchiatura di misurazione della visione semiautomatica con sonda tattile ad alta precisione

La nostra macchina di misurazione della vista ha le caratteristiche seguenti:
Base e colonna in granito, eccellente stabilità;
L'asse Z adotta una guida lineare ad alta precisione e un sistema di controllo servomotore per realizzare la messa a fuoco automatica, eliminando l'errore di messa a fuoco artificiale,e migliorare la precisione e la stabilità delle misurazioni;
¢ fase di lavoro in alluminio,facendo reagire velocemente e flessibilmente il controllo del movimento;

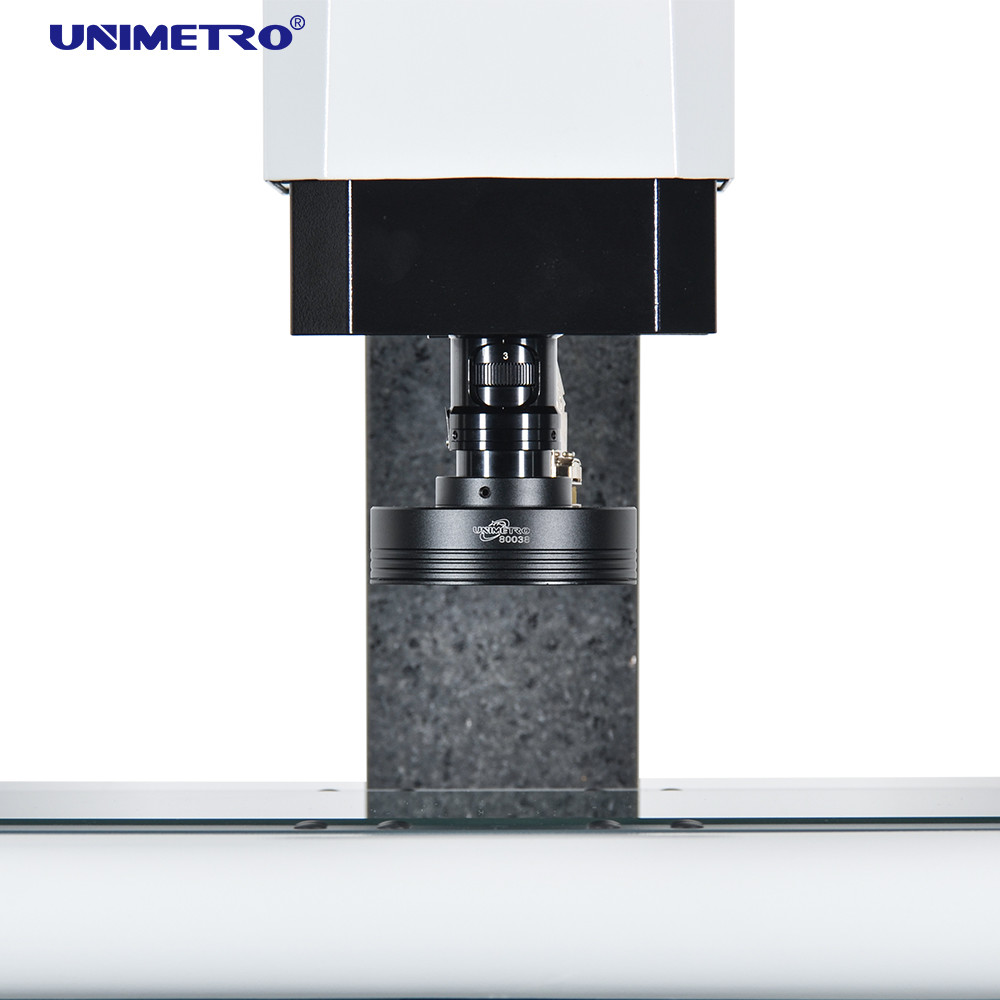

¢ sorgente luminosa di superficie LED programmabile a 3 anelli e 4 sezioni, sistema di sorgente luminosa a contorno LED parallelo alla trasmissione,e il modulo di regolazione della luce integrato del software può controllare liberamente la luminosità della luce in 3 anelli e 4 zone.

Configurazione Hardare

Le configurazioni delle nostre apparecchiature di misurazione della visione sono le seguenti:
● Scale lineari a 3 assi con risoluzione di 0,5 mm
● Funzione di messa a fuoco automatica ad alte prestazioni
● Compatibile con la sonda tattile Renishaw
● Fase di lavorazione in alluminio e anodizzazione dura
● 3 anelli 8 sezione LED anello luce controllo software e programmabile
● Controllo software e programmabile
● Fotocamera digitale HD da 1,2M pixel
● Scatola di controllo integrata
● controllo motorizzato dell'asse Z
● Guida lineare HIWIN
● Generatore di impulsi manuali per il controllo del movimento dell'asse Z
● Con indicatori laser per posizionamento e messa a fuoco ausiliari
● Obiettivo zoom manuale con dentatura da 0,7-4,5X con sensore di feedback del segnale di ingrandimento

Caratteristiche del software

Le nostre macchine di misurazione della visione possono aggiungere la sonda per realizzare la funzione 3D
● Facile taratura
● Tocco a più angolazioni
● Impostazione rapida del sistema di coordinate
● Compatibile con tutta la linea di stili Renishaw
● Modulo CAD supportato (facoltativo)
● Produzione di disegni 3D
● Compatibile con la sonda stellare
● Misurazione delle dimensioni in 3D
● Misurazione combinata di immagini e di sensori tattili
● supporto del supporto della sonda (facoltativo)

Parametri

I parametri delle nostre macchine di misurazione della visione sono i seguenti:

Modello		Extra 200	Extra 300	Extra 400	EXTRA 500
Dimensione ((mm) ((LWH)		500540930	600740980	700840980	800940980
Distanza di misura (mm)		200100150	300200200	400300200	500400200
Accuratezza di misura (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Ripetibilità (μm)		2.5	2.5	2.5	3
Peso (kg)		140 kg	190 kg	240 kg	290 kg
Immagine e misurazione	CCD	200 mm (può essere sollevato in base alle esigenze dei clienti)
	Lenti	Lente zoom manuale con dentatura 0,7-4,5X/lente zoom automatico 1-10X
	Ingrandimento	18-195X (solo a titolo di riferimento, con diverse fotocamere e obiettivi l'ingrandimento sarà diverso)
	Campo visivo	8.1~1.3 mm
	Distanza di lavoro	108 mm
Risoluzione a scala lineare		0.5 μm ((0,1 μm per l'opzione)
Sistema di guida		Controllo manuale dell' asse X, Y, controllo CNC a circuito chiuso dell' asse Z e funzione AUTU FOCUS disponibili
Illuminazione		Programmabile a 4 sezioni luce di superficie ad anello a LED, luce di contorno LED parallela, luce ad anello a LED a 8 sezioni, coassiale, opzionale

Funzione del software

INSPECT 3D VISION SOFTWARE di misurazione
● Input file CAD e misura
● Matrice di parti e misurazione macro
● messa a fuoco automatica e misurazione dell'altezza
● La funzione di navigazione aiuta a localizzare rapidamente
● Funzione di misurazione geometrica potente
● Rapporti di dati multipli e funzione di output grafico dei dati
● programma flessibile per l'utente
● Creazione di elementi di riferimento
● Potente funzione di rilevamento dei bordi
● Supporto di più accessori esterni
● Calcolo automatico delle tolleranze geometriche degli elementi
● Misurare rapidamente e comodamente la produzione complessa

Informazioni sulle società

Il nostro cliente e agente

Domande frequenti
D1: Lei è una fabbrica o una società commerciale?
R1: Siamo una fabbrica e vi diamo la risposta più veloce in 24 ore.
D2: In cosa si occupa principalmente la vostra azienda?
A2: Produciamo principalmente la macchina di misurazione Vision, la macchina di misurazione Coordinate, le apparecchiature CMM e VMM, ecc.
Q3: Come scegliere la specifica appropriata?
A3: purché ci dica la varietà e le dimensioni del prodotto da misurare, il nostro team professionale vi consiglierà di misurare strumento di specifiche adeguate.
Q4: Accettate il servizio personalizzato?
A4: essere sicuri! possiamo fornire non solo macchine tipiche, ma anche le macchine personalizzate per le esigenze del cliente.
Q5: Qual è il periodo di garanzia?
A5: Il nostro periodo di garanzia del prodotto è di 1 anno. Potete essere sicuri della qualità del nostro prodotto.
