Produzione di apparecchiature di misurazione video semiautomatiche ad alta precisione

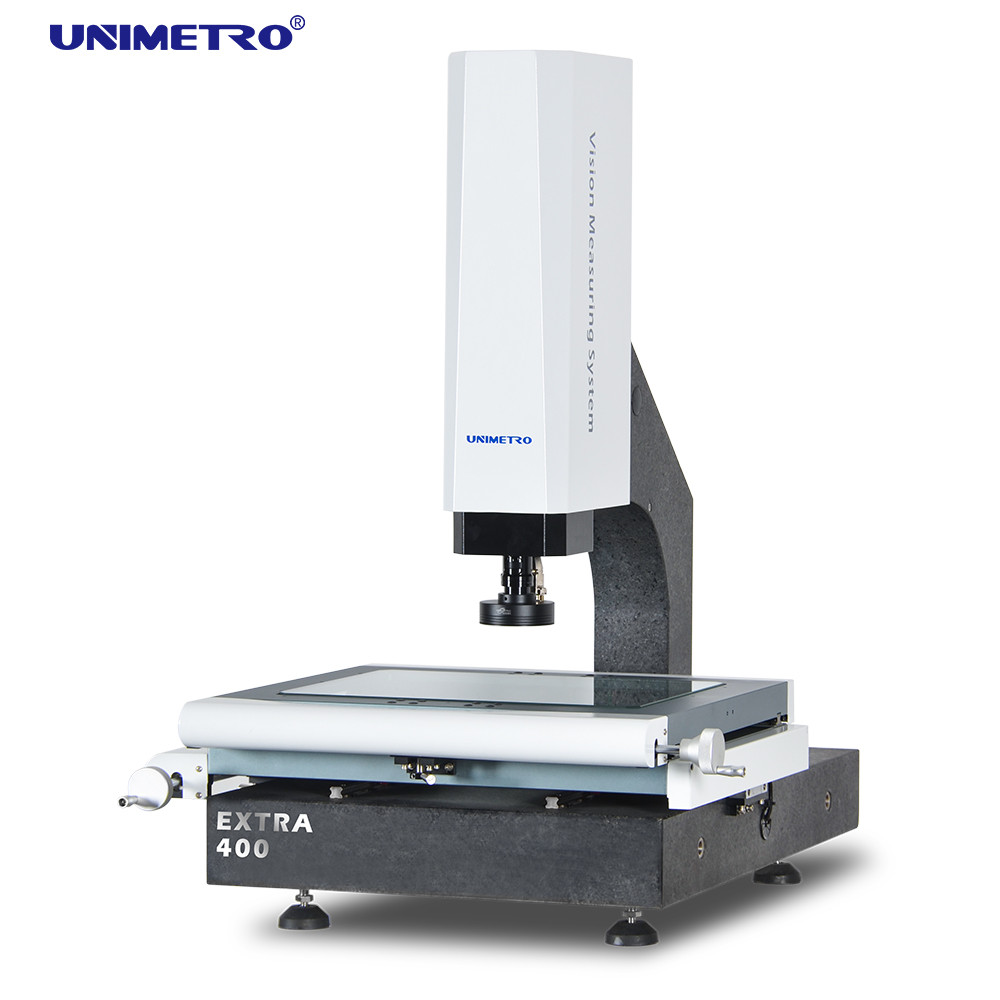

La macchina di misura visiva semiautomatica della serie EXTRA offre ai clienti funzioni di misurazione ed esperienza utente oltre i prodotti ordinari. Gamma completa di servocontrollo dell'asse Z, configurazione standard del generatore di impulsi manuali per il controllo preciso e la messa a punto del movimento dell'asse Z, con funzione di messa a fuoco automatica dell'immagine, l'efficienza di misurazione e l'esperienza dell'utente sono notevolmente migliorate.
Parametri
| Modello |
ULTERIORI 200 |
PIÙ 300 |
PIÙ 400 |
PIÙ 500 |
| Dimensione (millimetro) (L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Campo di misura (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Ripetibilità (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140 kg |
190 kg |
240 kg |
290kg |
| Immagine e misurazione |
CCD |
200mm (può essere alzato secondo le esigenze dei clienti) |
| Lente |
Obiettivo zoom ammaccato manuale 0,7-4,5X/obiettivo zoom automatico 1-10X |
| Ingrandimento |
18-195X (Solo come riferimento. Con fotocamere e obiettivi diversi l'ingrandimento sarà diverso.) |
| Campo visivo |
8,1~1,3 mm |
| Distanza di lavoro |
108 mm |
| Risoluzione su scala lineare |
0,5 μm (0,1 μm per opzione) |
| Sistema di guida |
Disponibili controllo manuale asse X, Y, controllo CNC a circuito chiuso asse Z e funzione AUTU FOCUS |
| Illuminazione |

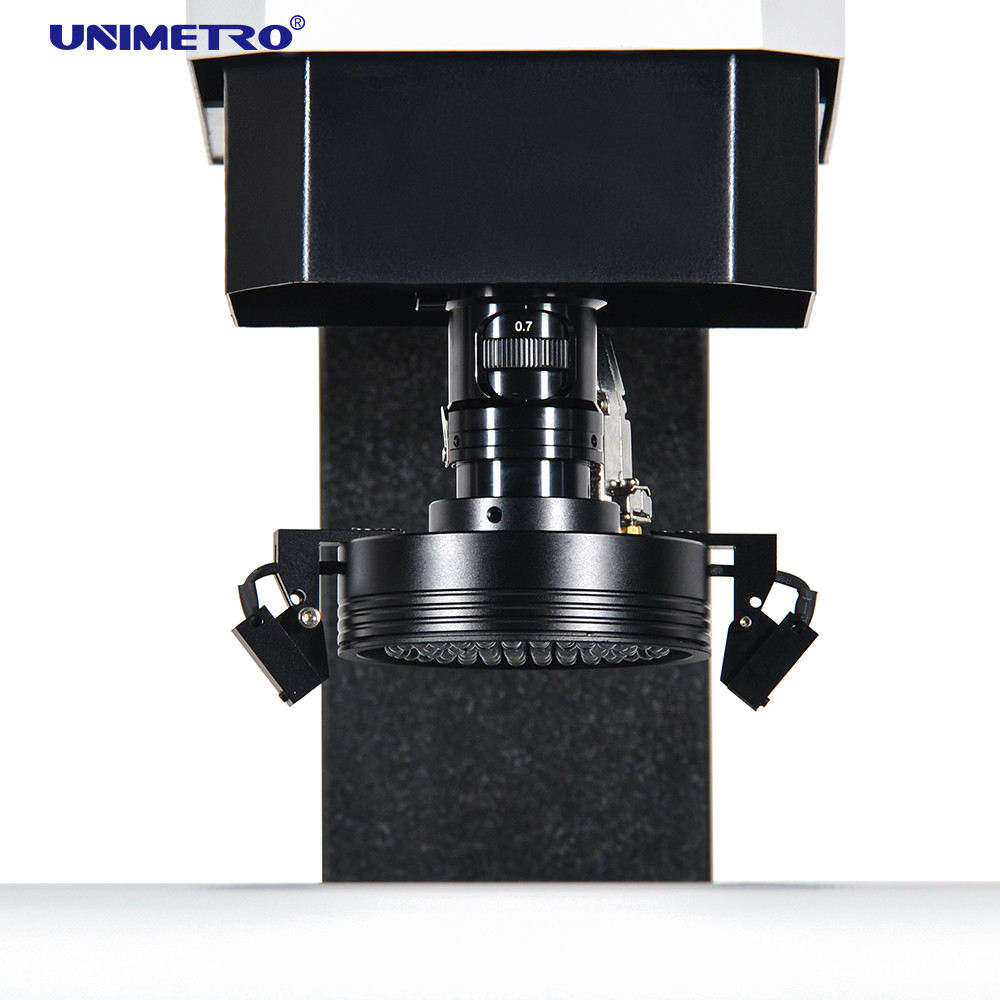

Luce di superficie ad anello LED programmabile a 4 sezioni, luce di contorno a LED parallela, luce ad anello a LED a 8 sezioni, coassiale, per opzione |
Caratteristiche
◆ Controllo dei dettagli di qualità
1. Base e colonna in granito, eccellente stabilità;
2. Fase di lavoro in alluminio, rende il controllo del movimento reattivo e flessibile;
3. Fase di lavoro con lavorazione superficiale ad ossidazione dura antigraffio;
4. Standard con guida lineare di precisione, vite a ricircolo di sfere e servomotore AC ecc., per garantire la precisione e la stabilità del sistema di movimento;
5. Il sistema di controllo integrato, integrato con il controllo del movimento e tutto il controllo del segnale come illuminazione e lettura della scala lineare, garantisce che le prestazioni della macchina siano estremamente stabili.
◆Configurazione ad alte prestazioni
1. Controllo manuale a due assi X, Y per ottenere un posizionamento accurato;
2. L'asse Z adotta una guida lineare ad alta precisione e un sistema di controllo del servomotore per realizzare la messa a fuoco automatica, eliminare l'errore della messa a fuoco artificiale e migliorare la precisione e la stabilità della misurazione;
3. L'asta lucidata senza denti ad alta precisione e il dispositivo di bloccaggio a movimento rapido vengono utilizzati per garantire l'errore di ritorno del piano di lavoro entro 2um;
4. Il CCD industriale a colori ad alta risoluzione garantisce una qualità dell'immagine chiara senza distorsioni e soddisfa le esigenze di osservazione chiara e misurazione accurata;
5. Obiettivo zoom con segnale di feedback elettronico manuale zoom HD 0,7-4,5x, il software può identificare rapidamente e automaticamente l'ingrandimento ed eseguire l'azione di zoom corrispondente, semplificando le fasi di misurazione;
◆ Software di misurazione efficiente
1. La macchina di misurazione visiva della serie EXTRA è compatibile con molteplici opzioni di potente software di misurazione. Con funzioni di misurazione diversificate, possono misurare elementi geometrici come punti, cerchi, linee, angoli, angoli, ecc., nonché dimensioni come distanza, rotondità, rettilineità, concentricità, ecc.
2. L'interfaccia operativa semplice e di facile comprensione rende la misurazione più semplice ed efficiente;
3. Inserimento e confronto di file CAD, facile output del rapporto di misurazione e analisi SPC dei dati dei risultati di misurazione
◆ Espandibilità flessibile
1. La CMM della serie Extra è compatibile con la serie di sonde Renishaw (opzionale) e gli utenti possono facilmente realizzare funzioni di misurazione bidimensionali e tridimensionali su un'unica macchina. Il software può calcolare l'offset tra la lente ottica e la sonda a contatto per garantire che tutti i risultati della misurazione siano in un unico sistema di coordinate.
2. I risultati della misurazione possono essere inviati alla grafica 3D per applicazioni di reverse engineering.
3. È possibile selezionare una varietà di sensori senza contatto e sistemi di fissaggio rapido per soddisfare le diverse esigenze di misurazione di diversi clienti
4. È possibile selezionare la luce di contorno verde per renderla più flessibile e potente per parti diverse di materiali o forme diverse e fornire applicazioni di misurazione più potenti.
