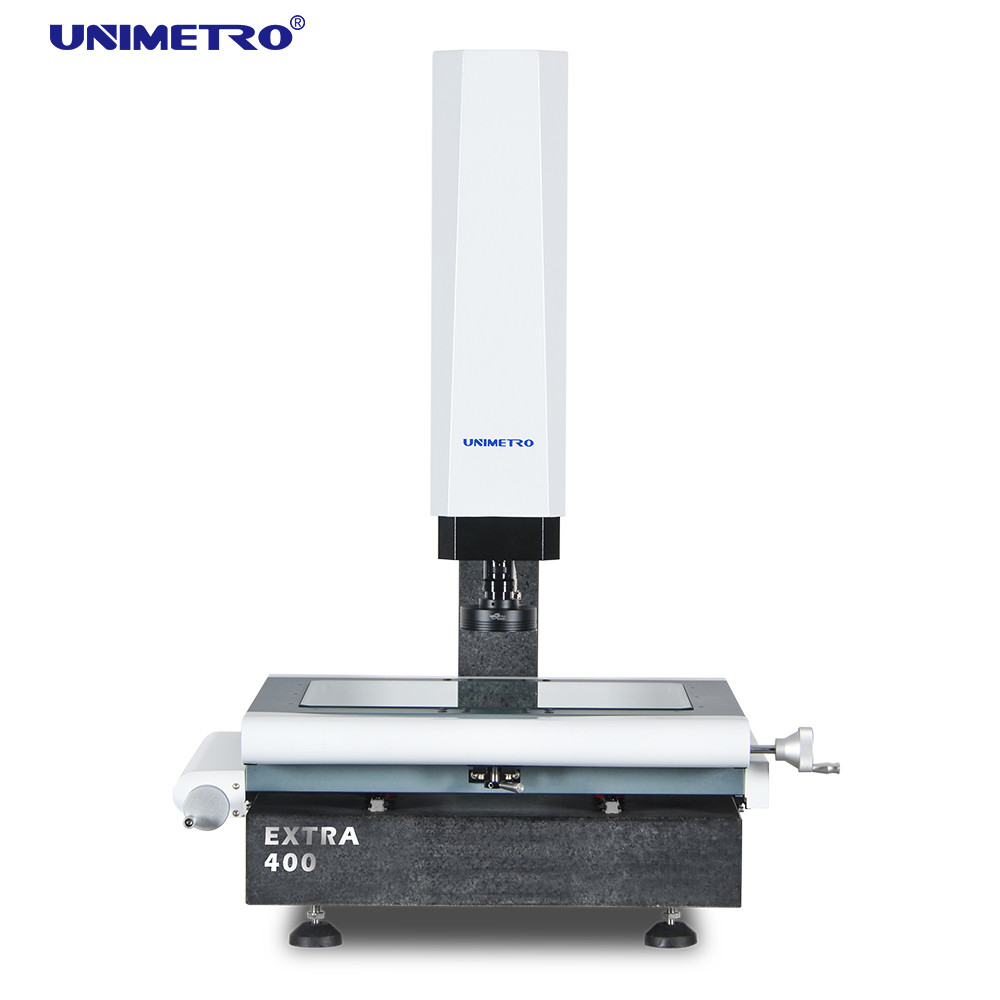

Per l'ispezione dei campioni, strumento di misurazione ottica delle dimensioni
Parametri
| Modello |
Extra 200 |
Extra 300 |
Extra 400 |
EXTRA 500 |
| Dimensione ((mm) ((L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Distanza di misura (mm) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Accuratezza di misura (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Ripetibilità (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Immagine e misurazione |
CCD |
200 mm (può essere sollevato in base alle esigenze dei clienti) |
| Lenti |

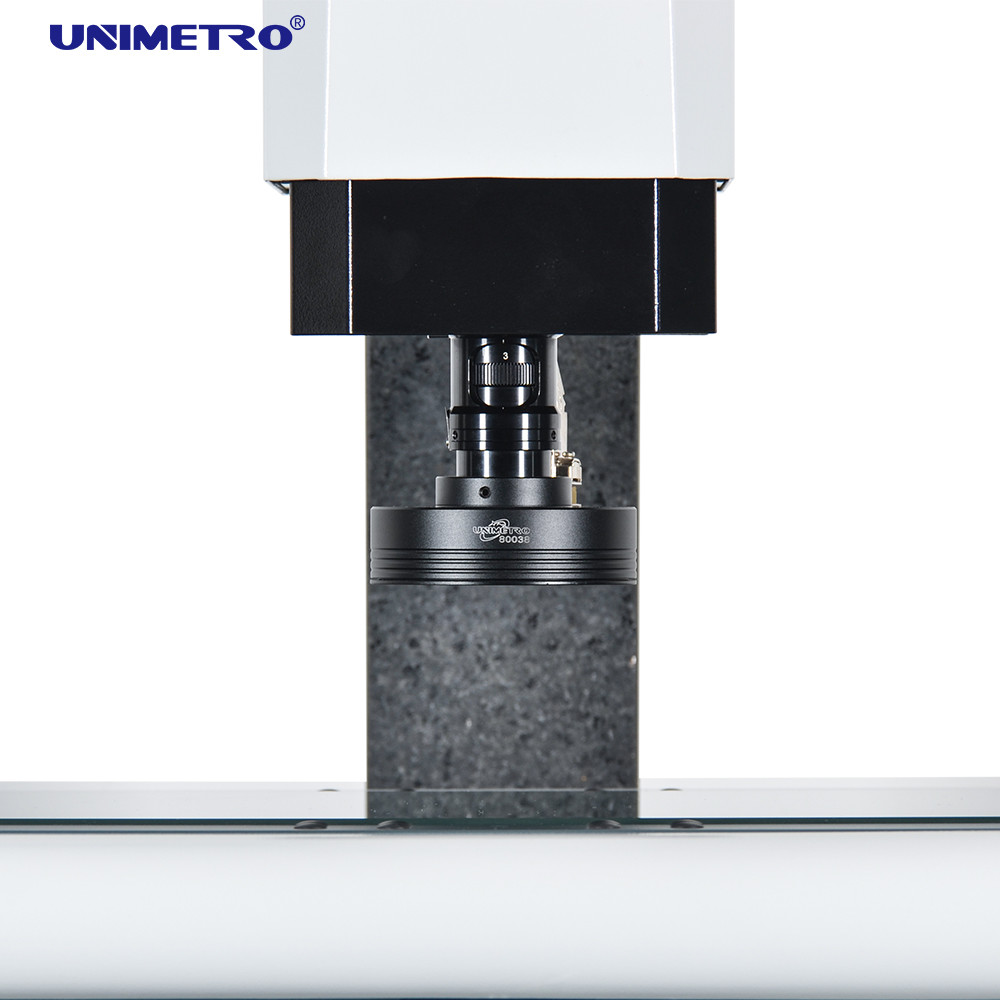

Lente zoom manuale con dentatura 0,7-4,5X/lente zoom automatico 1-10X |
| Ingrandimento |
18-195X (solo a titolo di riferimento, con diverse fotocamere e obiettivi l'ingrandimento sarà diverso) |
| Campo visivo |
8.1~1.3 mm |
| Distanza di lavoro |
108 mm |
| Risoluzione a scala lineare |
0.5 μm ((0,1 μm per l'opzione) |
| Sistema di guida |
Controllo manuale dell' asse X, Y, controllo CNC a circuito chiuso dell' asse Z e funzione AUTU FOCUS disponibili |
| Illuminazione |
Programmabile a 4 sezioni luce di superficie ad anello a LED, luce di contorno LED parallela, luce ad anello a LED a 8 sezioni, coassiale, opzionale |
Caratteristiche
◆ controllo dei dettagli della qualità
1Base e colonna in granito, eccellente stabilità;
2. fase di lavoro in alluminio, rendere il controllo del movimento veloce di reazione e flessibile;
3. fase di lavoro con lavorazione di superficie di ossidazione dura antigraffi;
4. Standard con guida lineare di precisione, vite a sfera di rettifica e servomotore CA, ecc., per garantire la precisione e la stabilità del sistema di movimento;
5Il sistema di controllo integrato, integrato con il controllo del movimento, e il controllo di tutti i segnali come illuminazione e lettura lineare della scala, garantisce che le prestazioni della macchina siano estremamente stabili.
◆Configurazione ad alte prestazioni
1. controllo manuale a due assi X, Y per ottenere un posizionamento preciso;
2L'asse Z adotta una guida lineare ad alta precisione e un sistema di controllo servo motore per realizzare la messa a fuoco automatica, eliminando l'errore di messa a fuoco artificiale,e migliorare la precisione e la stabilità delle misurazioni;
3.0.5um - lineare di alta precisione e tavolo di lavoro di precisione assicurano che la precisione della macchina è ≤ 2,5 + L / 100um;
4. vengono utilizzate barre lucide senza denti ad alta precisione e un dispositivo di blocco in rapido movimento per garantire l'errore di ritorno della tavola di lavoro entro 2um;
5. Il CCD a colori ad alta risoluzione industriale garantisce una qualità dell'immagine chiara senza distorsioni e soddisfa le esigenze di osservazione chiara e misurazione accurata;
6. 0,7-4,5x zoom HD manuale segnale elettronico di feedback zoom lente, il software può identificare rapidamente e automaticamente l'ingrandimento e eseguire la corrispondente azione di zoom,semplificare le fasi di misurazione;
◆ Software di misurazione efficiente
1. La macchina di misurazione della visione della serie EXTRA è compatibile con molteplici opzioni di software di misurazione potenti.può misurare elementi geometrici quali punti, cerchi, linee, angoli, angoli, ecc., nonché dimensioni quali distanza, rotondità, rettitudine, concentricità, ecc.
2. L'interfaccia di funzionamento semplice e facile da comprendere rende la misurazione più semplice ed efficiente;
3. Input e confronto dei file CAD, facile output del rapporto di misura e analisi SPC dei dati dei risultati di misura
◆ flessibilità di espansione
1. La serie extra CMM è compatibile con la serie di sonde Renishaw (opzionale) e gli utenti possono facilmente realizzare funzioni di misurazione bidimensionali e tridimensionali su una macchina.Il software può calcolare lo spostamento tra la lente ottica e la sonda tattile per garantire che tutti i risultati di misurazione sono in un unico sistema di coordinate.
2I risultati delle misurazioni possono essere convertiti in grafica 3D per l'applicazione di ingegneria inversa.
3. Una varietà di sensori senza contatto e sistema di fissazione rapida può essere selezionato per soddisfare le diverse esigenze di misurazione di diversi clienti
4La luce di contorno verde può essere selezionata per renderla più flessibile e potente per diverse parti di materiali o forme diverse e fornire applicazioni di misurazione più potenti.
