Sistemi di misurazione visiva completamente manuali per l'ispezione di piccoli lotti
DESCRIVERE

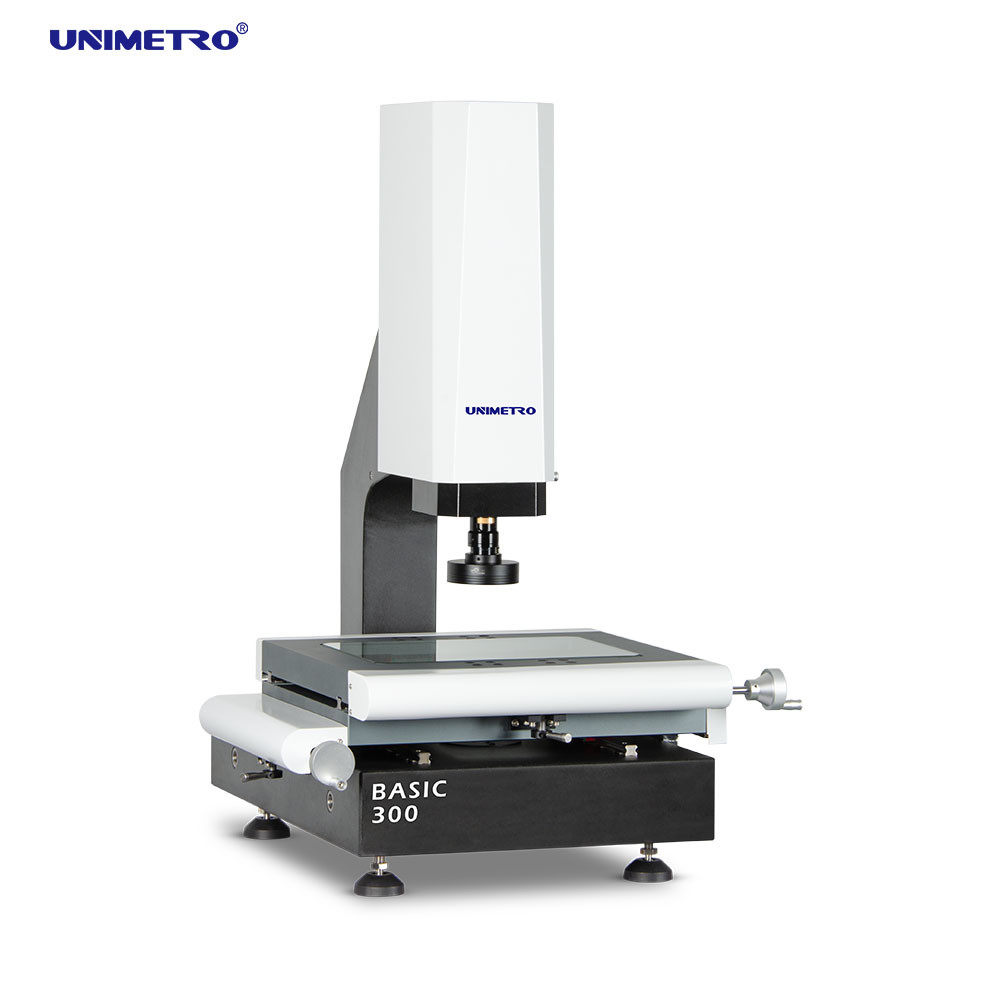

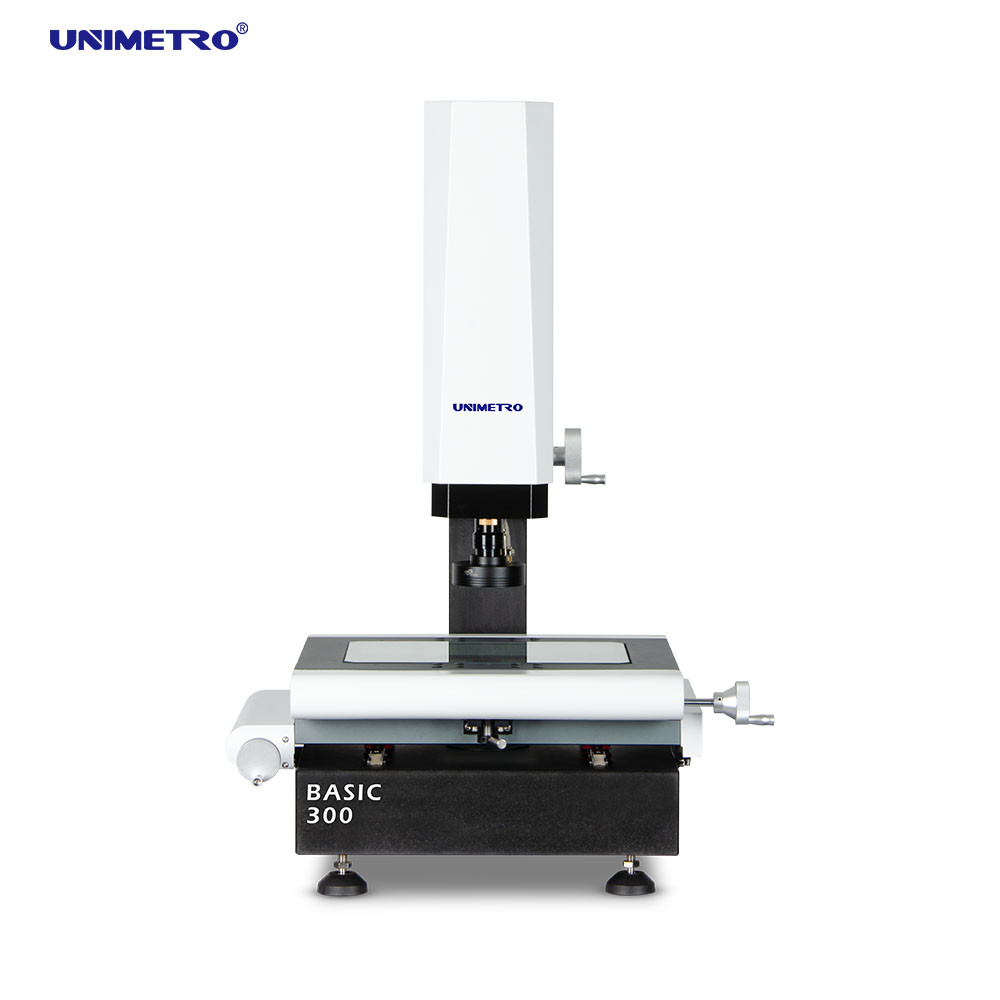

La macchina di misurazione visiva della serie BASIC è progettata e sviluppata da UNIMETRO, che è il modello più comune per la maggior parte delle fabbriche che producono parti precise. È adatto per applicazioni di misurazione di campioni di piccole quantità. Il controllo manuale a 3 assi, con software user-friendly, consente all'operatore di gestire l'utilizzo della macchina in tempi molto brevi.
Parametri
| Modello |
BASE 200 |
BASE 300 |
BASE 400 |
BASE 500 |
| Dimensione (millimetro) (L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Campo di misura (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisione di misura (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Ripetibilità (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Immagine e misurazione |
CCD |
Fotocamera digitale HD da 1,2 milioni di pixel |
| Lente |
Obiettivo zoom manuale ammaccato 0,7-4,5X con sensore di feedback del segnale di ingrandimento |
| Ingrandimento |
18-195X (Solo come riferimento. Con fotocamere e obiettivi diversi l'ingrandimento sarà diverso.) |
| Campo visivo |
8,1~1,3 mm |
| Distanza di lavoro |
80 mm |
| Risoluzione su scala lineare |
0,5 μm (0,1 μm per opzione) |
| Sistema di guida |
Controllo manuale degli assi X,Y,Z |
| Illuminazione |
Luce di superficie ad anello LED programmabile a 4 sezioni, luce di contorno a LED parallela, luce ad anello a LED a 8 sezioni, coassiale, per opzione |
* L misura la lunghezza (mm), la precisione meccanica dell'asse Z e la precisione della messa a fuoco sono correlate a
superficie del pezzo.
* L'ingrandimento è un valore approssimativo, dipende dalle dimensioni del monitor e dalla risoluzione.
* Campo visivo (mm) = (diagonale*orizzontale*verticale)
* L'obiettivo 0,5X o 2X è opzionale e realizza un ingrandimento dell'immagine: 13X~86X o 52X~344X.
CARATTERISTICHE
◆ Controllo dei dettagli di qualità
1. Base e colonna in granito, eccellente stabilità;
2. Fase di lavoro in alluminio, rende il controllo del movimento reattivo e flessibile;
3. Fase di lavoro con lavorazione superficiale ad ossidazione dura antigraffio;
4. Standard con guida lineare di precisione, vite a ricircolo di sfere e servomotore AC ecc., per garantire la precisione e la stabilità del sistema di movimento;
5. Il sistema di controllo integrato, integrato con il controllo del movimento e tutto il controllo del segnale come illuminazione e lettura della scala lineare, garantisce che le prestazioni della macchina siano estremamente stabili.
◆Configurazione ad alte prestazioni
1. Controllo manuale a tre assi X, Y, Z per ottenere un posizionamento accurato;
Il righello lineare ad alta precisione da 2,0,5um e il piano di lavoro di precisione assicurano che la precisione della macchina sia ≤ 2,5 + L / 100um;
3. L'asta lucidata senza denti ad alta precisione e il dispositivo di bloccaggio a movimento rapido vengono utilizzati per garantire l'errore di ritorno del piano di lavoro entro 2um;
4. Il CCD industriale a colori ad alta risoluzione garantisce una qualità dell'immagine chiara senza distorsioni e soddisfa le esigenze di osservazione chiara e misurazione accurata;
5. Obiettivo zoom manuale ammaccato 0,7-4,5x con elevata ripetibilità
◆ Software di misurazione efficiente
1. La macchina di misurazione visiva della serie BASIC è compatibile con molteplici opzioni di potente software di misurazione. Con funzioni di misurazione diversificate, possono misurare elementi geometrici come punti, cerchi, linee, angoli, angoli, ecc., nonché dimensioni come distanza, rotondità, rettilineità, concentricità, ecc.
2. L'interfaccia operativa semplice e di facile comprensione rende la misurazione più semplice ed efficiente;
3. Inserimento e confronto di file CAD, facile output del rapporto di misurazione e analisi SPC dei dati dei risultati di misurazione
◆ Espandibilità flessibile
1. Sono disponibili diversi tipi di sensori senza contatto e sistemi di fissaggio rapido, in grado di soddisfare diversi requisiti di misurazione di diversi clienti
2.La luce del pulsante di colore verde è disponibile per la serie BASIC, che rende la serie più flessibile e potente per parti diverse con diversi tipi di materiali o forme, offre applicazioni di misurazione più potenti.
3. Grazie all'espandibilità flessibile della serie BASIC, è compatibile con tastatori, sensori di misurazione senza contatto e braccio robot, aumenta notevolmente l'efficienza di misurazione,
Informazioni aziendali
Il nostro cliente e agente
| Domande frequenti |
| Q1: sei una fabbrica o una società commerciale? |
| A1: Siamo una fabbrica e ti forniamo la risposta più rapida entro 24 ore. |
| Q2: In cosa opera principalmente la tua azienda? |
| A2: Produciamo principalmente macchine di misura per la visione, macchine di misura a coordinate, dispositivi CMM e VMM, ecc. |
| Q3: Come scegliere la specifica appropriata? |
| A3: Se ci comunichi la varietà e la dimensione del prodotto da misurare, il nostro team di professionisti ti consiglierà uno strumento di misura con specifiche adeguate. |
| Q4: accetti un servizio personalizzato? |
| A4: Assicurati! Possiamo fornire non solo macchine tipiche, ma anche macchine personalizzate in base alle esigenze del cliente. |
| Q5: qual è il periodo di garanzia? |
A5: Il periodo di garanzia del nostro prodotto è di 1 anno. La qualità dei nostri prodotti è molto stabile e lo abbiamo fatto
migliorato molto su alcune parti fragili. Puoi essere certo della qualità dei nostri prodotti. |
