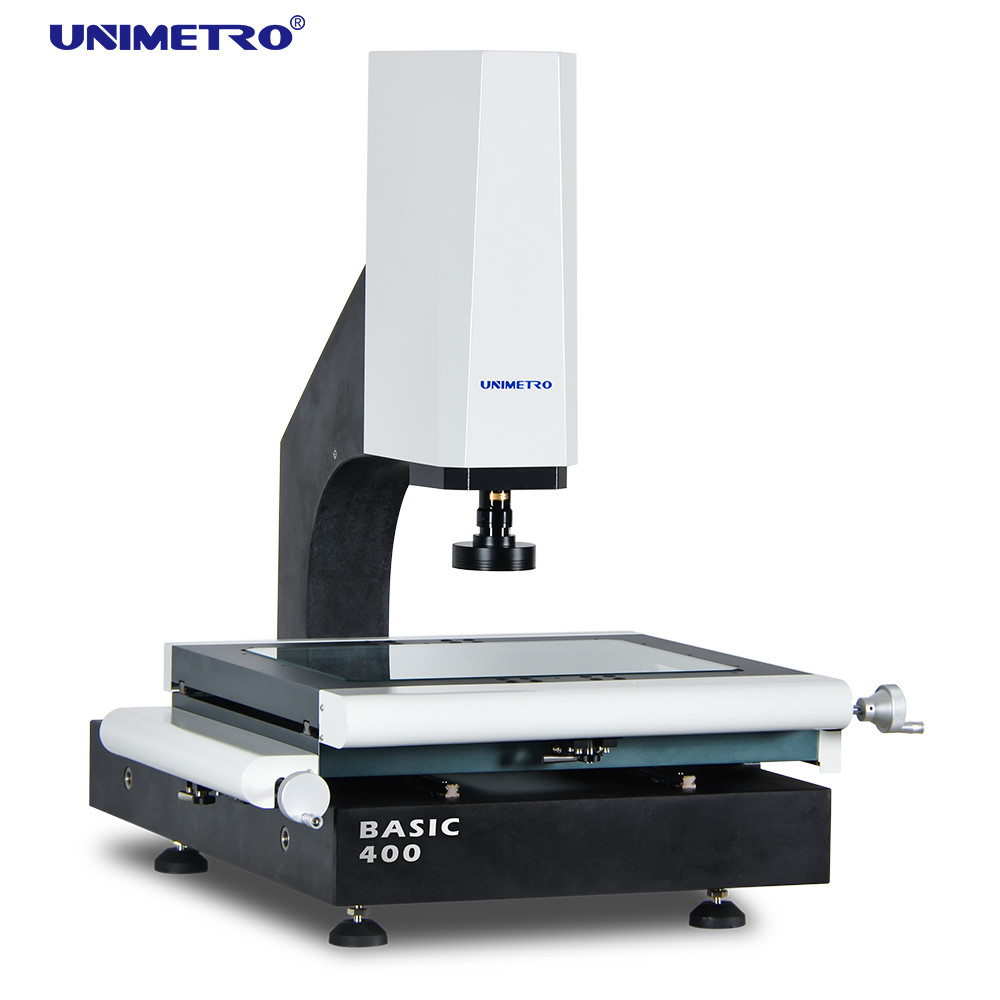

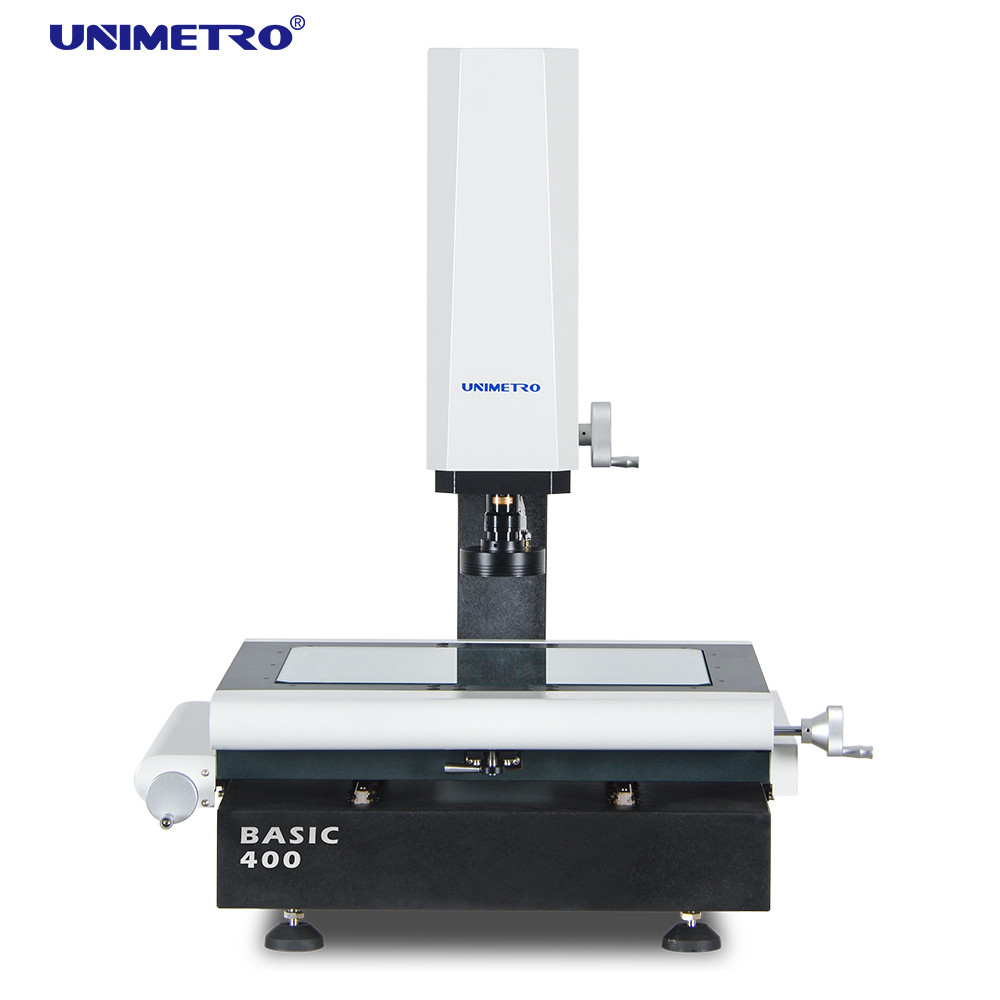

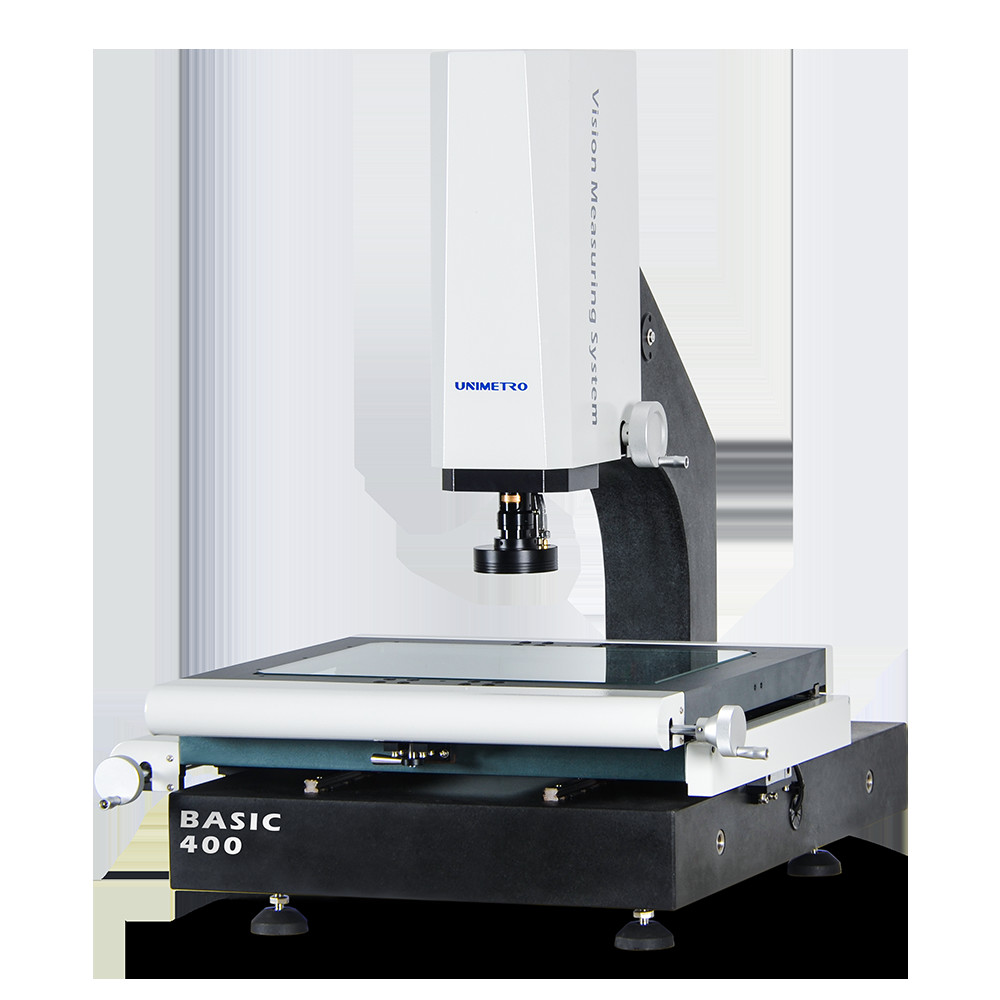

Macchina vmm per la misurazione della visione manuale dell'apparecchiatura di misurazione ottica di buona qualità
La nostra macchina di misurazione visiva manuale può essere utilizzata come mostrato nel video seguente:
◉Base e colonna in granito, ottima stabilità;
◉Fase di lavoro in alluminio, rende il controllo del movimento reattivo e flessibile;
◉L'utilizzo della guida lineare HIWIN e della guida lineare ad alta precisione, con fase di lavoro in alluminio e lavorazione della superficie con anodizzazione dura, garantisce elevate prestazioni dinamiche e un lungo ciclo di vita della macchina.
◉Il sistema di controllo integrato, integrato con il controllo del movimento e tutti i controlli del segnale come l'illuminazione e la lettura della scala lineare, garantiscono che le prestazioni della macchina siano estremamente stabili.
◉ Scale lineari a 3 assi con risoluzione 0,5um
◉ Funzione di messa a fuoco automatica ad alte prestazioni
◉ Compatibile con il tastatore Renishaw
◉ Fase di lavorazione dell'alluminio e anodizzazione dura
◉ Controllo software e programmabile della luce ad anello LED a 3 anelli a 8 sezioni
◉ Controllo software della luce di contorno LED del percorso luminoso parallelo e programmabile
◉ Fotocamera digitale HD da 1,2 milioni di pixel
◉ Scatola di controllo principale integrata
◉ Controllo motorizzato dell'asse Z
◉ Guida lineare HIWIN
◉ Con indicatori laser per posizionamento e messa a fuoco ausiliari
◉ Obiettivo zoom manuale ammaccato 0,7-4,5X con sensore di feedback del segnale di ingrandimento
CARATTERISTICHE
La nostra macchina di misura manuale per la visionepuò realizzare la funzione 3D aggiungendo la sonda.
◉ Calibrazione semplice
◉ Tocco da più angoli
◉ Impostazione rapida del sistema di coordinate
◉ Compatibile con l'intera linea di stili Renishaw
◉ Modulo CAD supportato (opzionale)
◉ Uscita disegno 3D
◉ Compatibile con sonda stellare
◉ Misurazione delle dimensioni 3D
◉ L'immagine e il tastatore combinano la misurazione
◉ Supporto per rack sonda (opzionale)
Parametri
| Modello |
BASE 200 |
BASE 300 |
BASE 400 |
BASE 500 |
| Dimensione (millimetro) (L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Campo di misura (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisione di misura (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Ripetibilità (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Immagine e misurazione |
CCD |
Fotocamera digitale HD da 1,2 milioni di pixel |
| Lente |
Obiettivo zoom manuale ammaccato 0,7-4,5X con sensore di feedback del segnale di ingrandimento |
| Ingrandimento |
18-195X (Solo come riferimento. Con fotocamere e obiettivi diversi l'ingrandimento sarà diverso.) |
| Campo visivo |
8,1~1,3 mm |
| Distanza di lavoro |
80 mm |
| Risoluzione su scala lineare |
0,5 μm (0,1 μm per opzione) |
| Sistema di guida |
Controllo manuale degli assi X,Y,Z |
| Illuminazione |
Luce di superficie ad anello LED programmabile a 4 sezioni, luce di contorno a LED parallela, luce ad anello a LED a 8 sezioni, coassiale, per opzione |
L misura la lunghezza (mm), la precisione meccanica dell'asse Z e la precisione della messa a fuoco sono correlate alla superficie del pezzo. **L'ingrandimento è un valore approssimativo, è correlato alla dimensione del monitor e alla risoluzione.
Campo visivo (mm) = (diagonale*orizzontale*verticale)
L'obiettivo 0,5X o 2X è opzionale e realizza un ingrandimento dell'immagine: 13X~86X o 52X~344X.
Funzioni del software
Nostromacchina di misura visiva manualeutilizzare il potente software di funzione.
ISPEZIONARE IL SOFTWARE DI MISURAZIONE DELLA VISIONE 3D
Il software UNIMETRO INSPECT3D è dotato di un'interfaccia utente intuitiva, facile da imparare,
potente funzione, consente agli utenti di ottenere misurazioni rapide e precise.
Il software offre un'interfaccia utente completa in lingua inglese e consente inoltre lo sviluppo di nuove lingue
◉ Inserisci il file CAD e misura
◉ Serie di parti e misurazione macro
◉ Messa a fuoco automatica e misurazione dell'altezza
◉ La funzione di navigazione aiuta a localizzare rapidamente
◉ Potente funzione di misurazione geometrica
◉ Rapporti di dati multipli e funzione di output dei dati grafici
◉ Programma utente flessibile
◉ Creazione di elementi di riferimento
◉ Potente funzione di rilevamento dei bordi
◉ Supporto di più accessori esterni
◉ Calcolo automatico della tolleranza geometrica degli elementi
◉ Misurazione di produzioni complicate in modo rapido e conveniente
