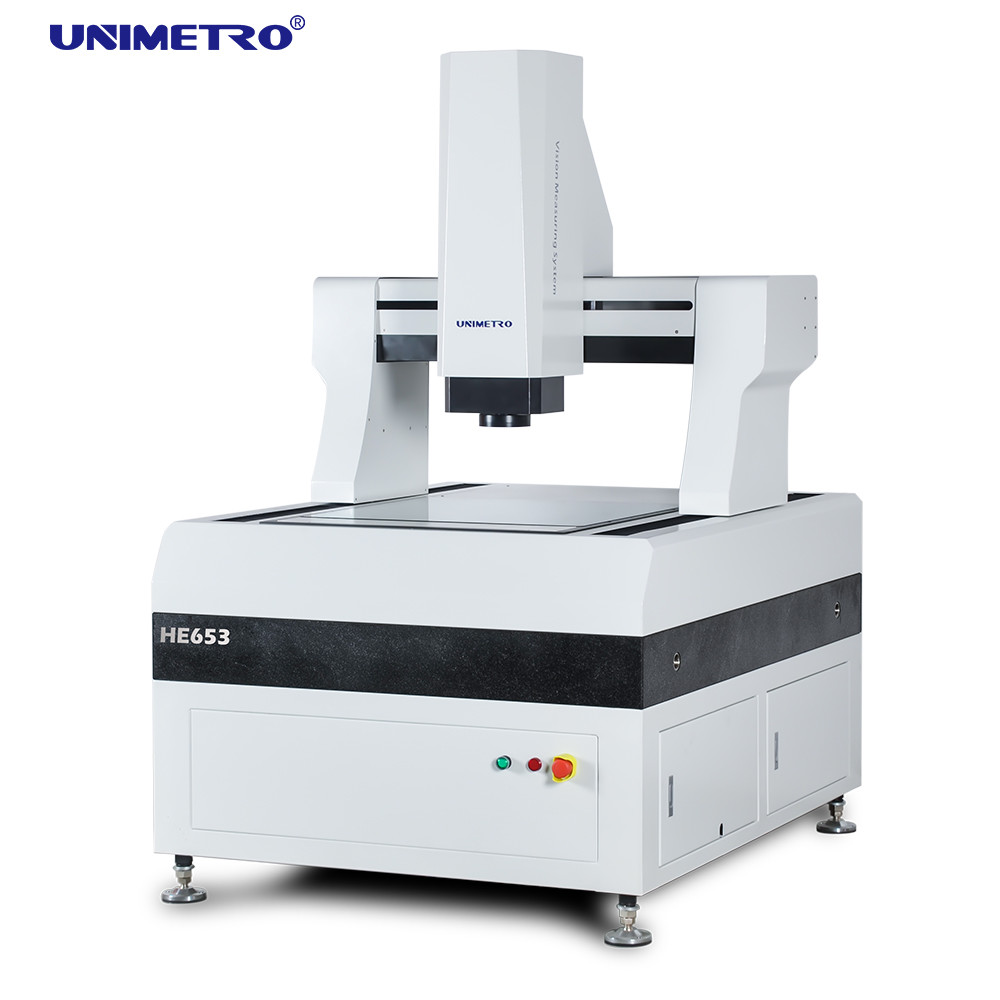

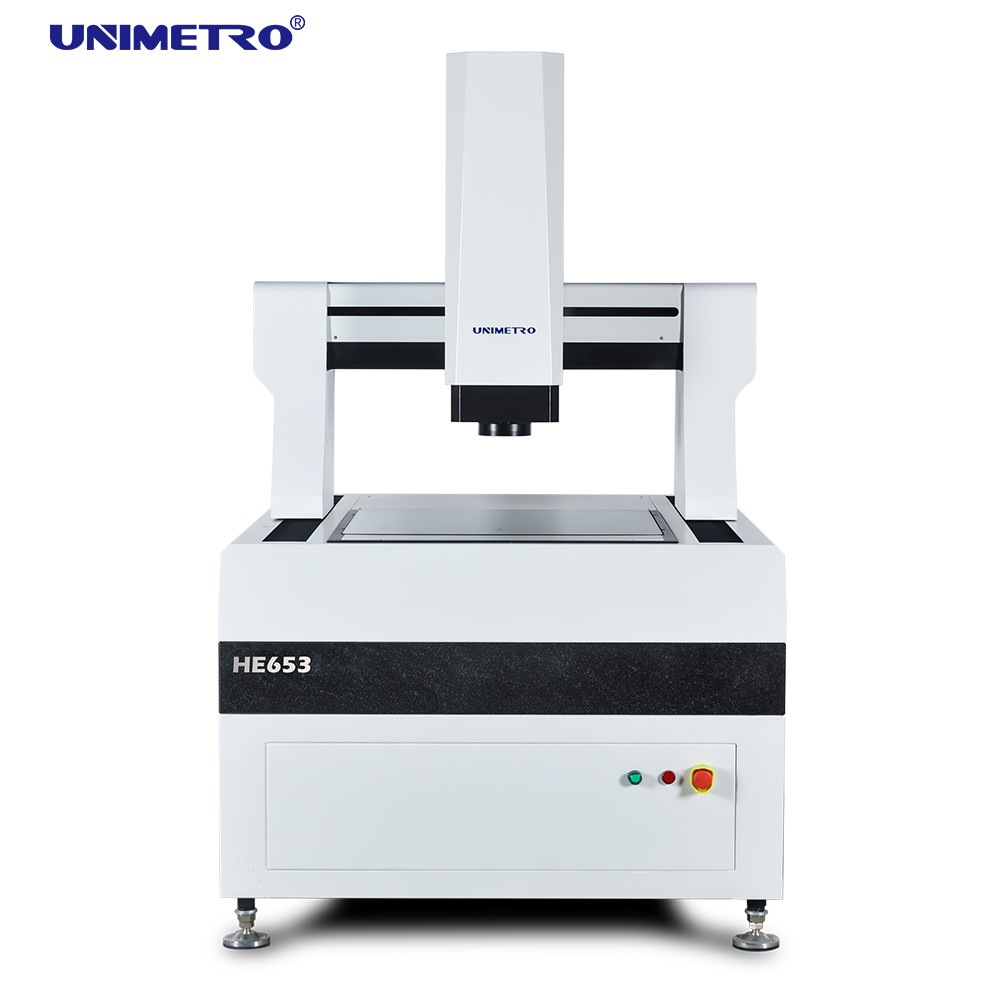

Macchina di misura video CNC di tipo a portale per il collaudo di grandi pezzi
Panoramica del prodotto
La serie HE di sistemi di misura a visione automatica di tipo a portale ad alta efficienza è appositamente progettata per misurazioni di alta precisione e su larga scala. Adotta una struttura a ponte mobile completamente chiusa per mantenere fisso il lavoro di misurazione. Combina organicamente alta precisione ed alta efficienza per rilevare efficacemente i parametri geometrici di vari prodotti. Attualmente, viene utilizzato principalmente in circuiti stampati PCB, laminati di rame, vetro piano, moduli a cristalli liquidi, stampi per coltelli, materiali isolanti, lamiere di precisione e altri.
Parametri
| Modello |
HE 652
|
HE862
|
HE1080
|
HE1210
|
HE1512
|
HE1812
|
| Corsa X,Y (mm) |
500*600
|
600*800
|
800*1000
|
1000*1200
|
1200*1500
|
1200*1800
|
|
Corsa asse Z (mm)
|
200 (può essere aumentata in base alle esigenze dei clienti)
|
|
Capacità di carico
|
circa 35 kg
|
| Dimensioni (mm) |
1700*1180*1750
|
1700*1280*1750
|
1900*1480*1750
|
2100*1680*1750
|
2500*1880*1750
|
2700*1880*1750
|
| Peso (kg) |
1500
|
1800
|
2900
|
3200
|
4400
|
4800
|
|
Risoluzione
|
0,5μm (0,1um opzionale)
|
|
Fotocamera
|
Fotocamera digitale GIGA HD da 2 M
|
|
Obiettivo zoom
|
obiettivo zoom automatico professionale Ingrandimento obiettivo zoom: 1~10X
|
|
Ingrandimento video
|
18~195X (A seconda dei diversi modelli della fotocamera selezionata, il suo ingrandimento cambierà; l'ingrandimento effettivo è soggetto ai dati misurati)
|
|
FOV
|
8,1~1,3 mm (A seconda dei diversi schemi di abbinamento della fotocamera e dell'obiettivo, il campo visivo cambierà di conseguenza e il campo visivo effettivo è soggetto ai dati misurati)
|
|
Precisione*
|
≤ (3+L/200)μm
|
|
Illuminazione
|
Illuminazione superficiale a LED programmabile a 5 anelli e 8 sezioni (luce ad anello a 40 sezioni, luce coassiale, luce ad anello multicolore mobile opzionale)
|
Caratteristiche
◆ Design della struttura ad alta rigidità:
1) Viene adottata l'intera struttura a ponte mobile a telaio chiuso, il pezzo in lavorazione di misurazione è fisso, la capacità portante è elevata e le prestazioni di movimento sono buone.
2) Introdurre la tecnologia di analisi degli elementi finiti nella progettazione meccanica per garantire un'elevata rigidità e una struttura meccanica di alta precisione.
3) Base in granito di grado 000, alta resistenza, resistenza alla corrosione e buona stabilità.
4) Tavolo di lavoro con trattamento superficiale in ossido di alluminio, controllo dell'azione rapido e flessibile, durevole e bello.
◆ Configurazione di alta precisione:
1) Righello a griglia aperto RENISHAW, risoluzione 0,5um, alta precisione e buona stabilità.
2) Guida lineare di precisione, vite a ricircolo di sfere della rettificatrice e servomotore CA garantiscono la stabilità della precisione di posizionamento del sistema della macchina.
3) La fotocamera digitale Giga a colori ad alta definizione da 2 M pixel soddisfa i requisiti di osservazione chiara e misurazione stabile.
4) Obiettivo ottico ad alta definizione 6,5x, zoom automatico preciso, calibrazione rapida dei pixel.
5) Sorgente luminosa superficiale a LED programmabile a 5 anelli e 8 zone, sistema di sorgente luminosa a contorno LED parallelo a trasmissione, regolazione intelligente della luminosità a 256 livelli.
6) Controllo CNC a tutti gli assi, azionamento servomotore ad anello chiuso CA.
◆Sensore multiplo opzionale per la misurazione 3D:
Lo strumento di misura a visione di tipo a portale di grandi dimensioni della serie HE può essere dotato di una varietà di sensori 3D per la misurazione composita 2D / 3D completa. Può anche essere dotato di sensori senza contatto come sonda e laser. Supporta anche la serie completa di staffe per sonde RENSHAW, in modo che gli utenti possano completare la trasformazione automatica della misurazione su scala completa su un unico dispositivo, migliorando notevolmente la produttività.
