Macchina automatica piena di misura di visione del PWB con la sonda di tocco

Informazioni di base
Luogo di origine: La Cina
Marca: Unimetro
Certificazione: CE ISO
Numero di modello: HE652
Quantità di ordine minimo: 1set
Prezzo: usd32500-usd37500/set
Imballaggi particolari: caso di legno
Tempi di consegna: 15days
Termini di pagamento: T/T
Capacità di alimentazione: 30 insiemi al mese
Informazioni dettagliate
Dimensione: 1700*1180*1750mm Peso netto: 1500kg
Viaggio di X/Y: 500x600 Accuratezza: ≤3+L/200um
Ripetibilità: 3um
Evidenziare:

Macchina di misura di visione del PWB

,

Macchina automatica piena di misura di visione

,

Macchina di misura di visione della sonda di tocco


Descrizione di prodotto

Macchina automatica piena di misura di visione del PWB con la sonda di tocco





Tipo sistemi del cavalletto di alta precisione di serie di misura visivi combina l'alta precisione e l'alta efficienza, offre l'alta velocità che misura per il geometrico, elementi, dei generi differenti di parti. LUI che la serie è ampiamente usata dentro varia le industrie ed i prodotti come PWB, laminato placcato di rame, vetro del cuscinetto, moduli LCD e materiali di isolamento ecc.

L'analisi di elementi limitati è introdotta nel processo di progettazione del LUI serie, assicura l'alta rigidità e la struttura meccanica accurata. La base della macchina sta usando il tipo mobile struttura del ponte della struttura chiusa, che è semplice ed offre l'alta capacità di carico e la migliore prestazione di moto.

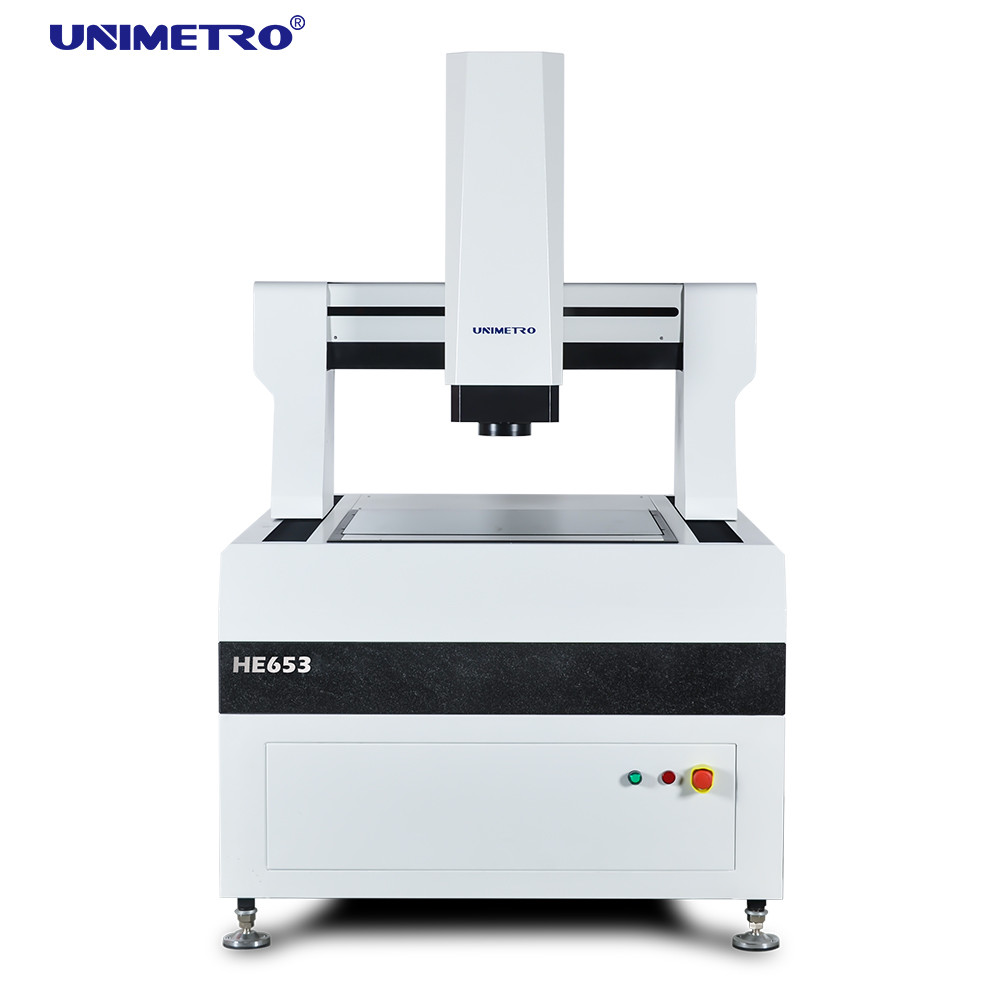

Macchina automatica piena di misura di visione del PWB con la sonda di tocco 0

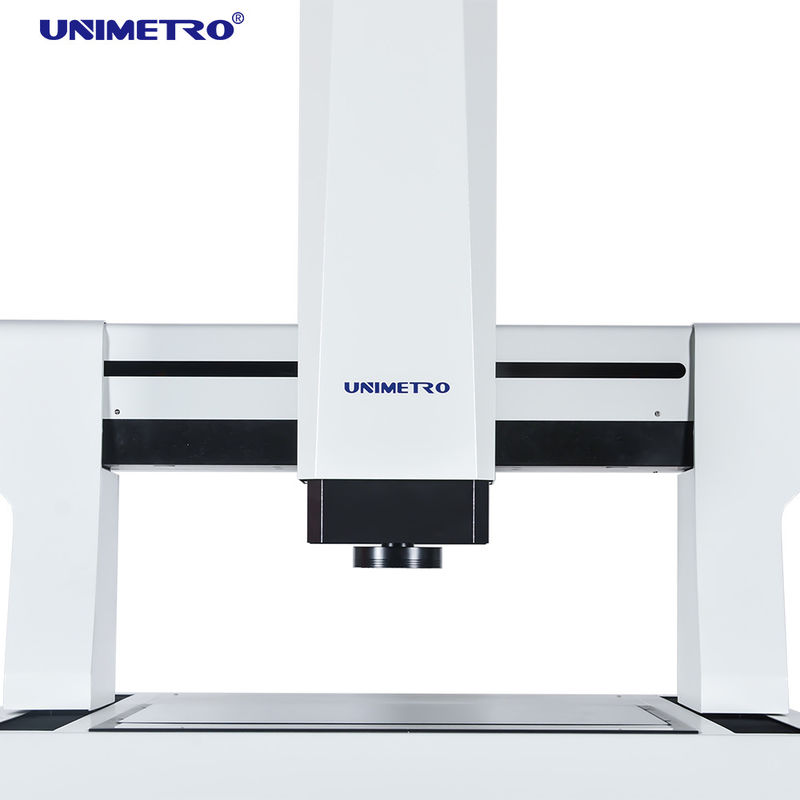

Macchina automatica piena di misura di visione del PWB con la sonda di tocco 1

Caratteristiche della macchina di misura di visione del PWB:
>> La struttura mobile del cavalletto ed il pezzo in lavorazione è riparata quando misura;
>> Controllo a circuito chiuso interamente automatico di CNC di quattro assi, misura interamente automatica;
>> base e fascio del granito di 000 gradi, stabile ed affidabile;
>> Righello stridente aperto con una risoluzione di 0,1 um, di alta precisione e di buona stabilità;
>> Ferrovia di guida lineare di precisione, vite stridente della palla del grado e servomotore di CA di Panasonic assicurare la stabilità di precisione di posizionamento del sistema di moto della macchina;
>> Macchina fotografica a colori di alta risoluzione per soddisfare le richieste di chiara osservazione e della misura stabile;
>> 6.5x lo zoom automatico continuo, zoom automatico accurato, una correzione del pixel è abbastanza;
>> 5 la sorgente luminosa di superficie di zona LED dell'anello 8 ed il parallelo programmabili LED della trasmissione contornano il sistema di sorgente luminosa possono realizzare intelligentemente l'adeguamento livellato di luminosità 256;
>> La sonda di contatto importata è configurata realizzare la misura 3D;
>> Il software automatico di misura di immagine Immeasuring4.2 con i diritti di proprietà indipendenti è fornito come norma, che è potente e di facile impiego;

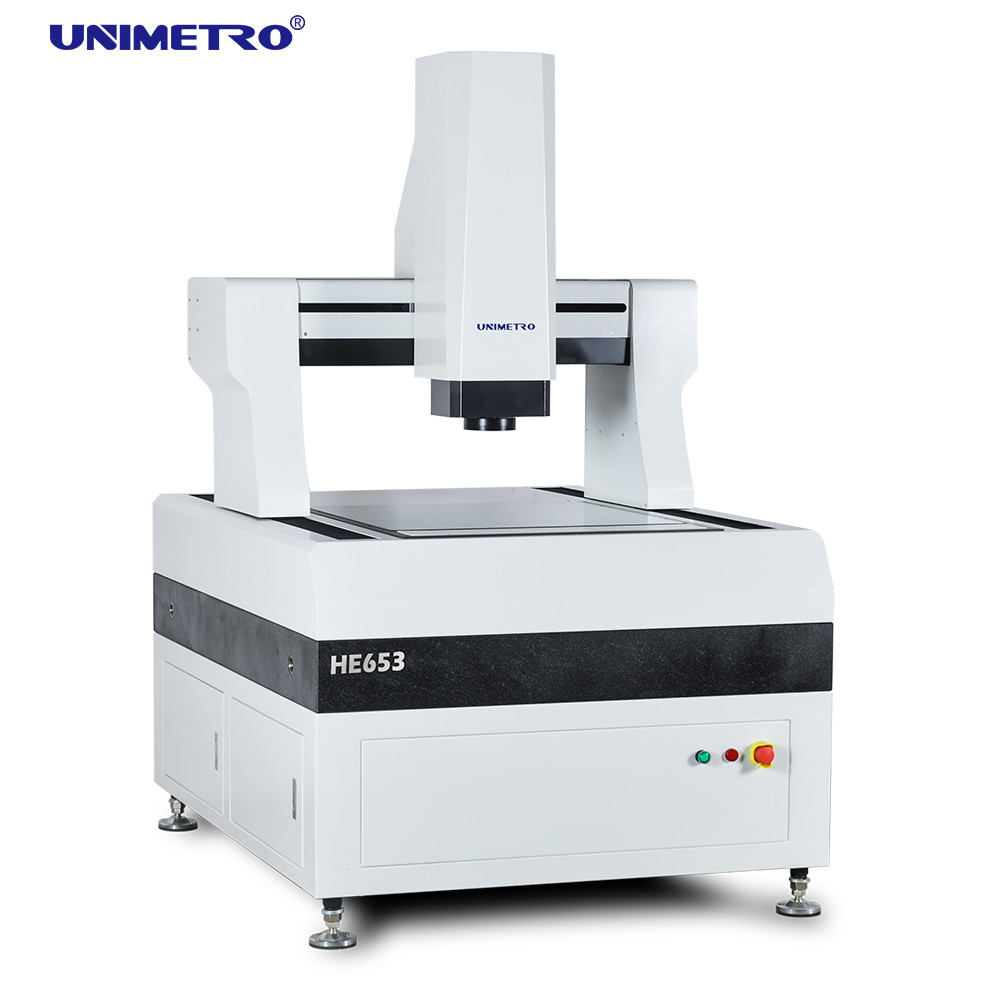

Macchina automatica piena di misura di visione del PWB con la sonda di tocco 2

La nostra macchina di misura della visione del PWB ha software potente da sostenere.

Con il software di misurazione composito di RationalVue di Esterno-matrice, ULTRA la serie è capace offrire la funzione di misurazione del composto potente 2D/3d;

▶L'interfaccia semplice e facile da capire dell'operazione effettua la misura più semplice ed efficiente;

▶Un programma automatico di misura può essere fissato per completare efficientemente e rapidamente la misura in lotti.

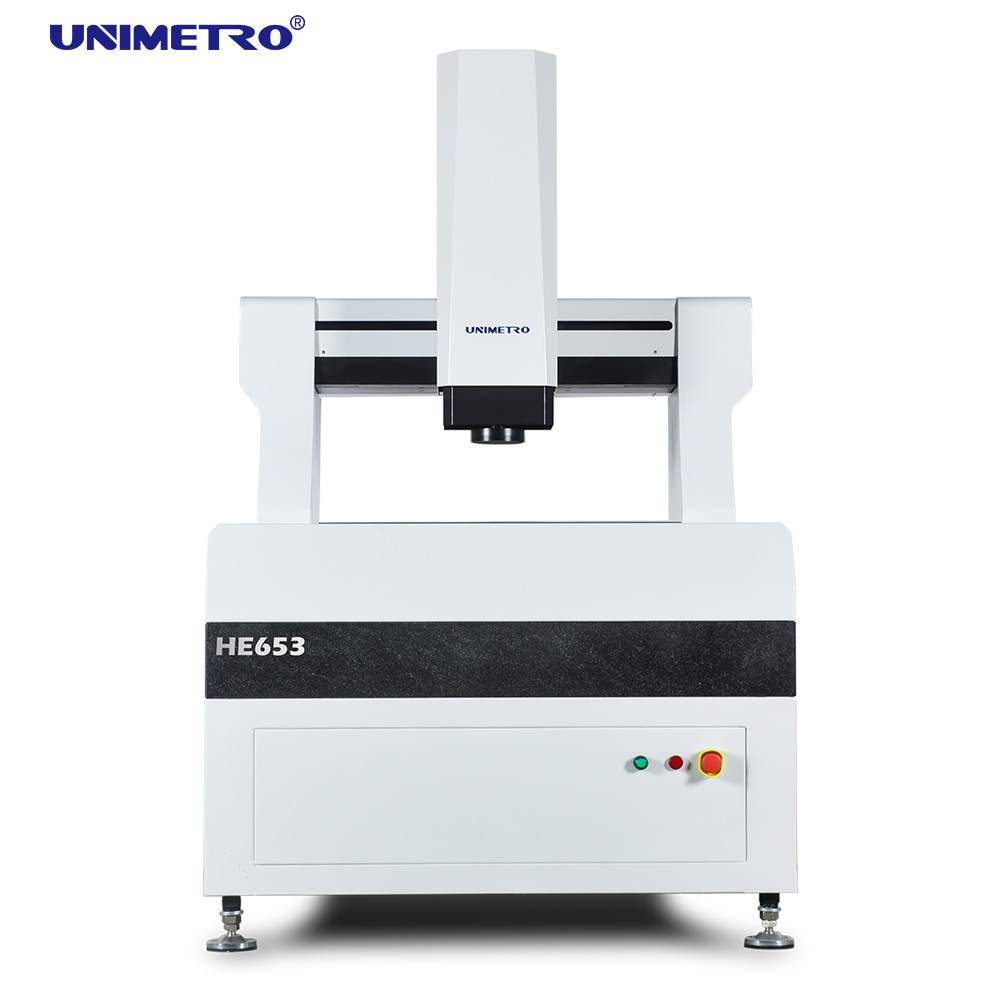

Macchina automatica piena di misura di visione del PWB con la sonda di tocco 3



I nostri dettagli della macchina di misura della visione del PWB sono così sotto le manifestazioni del grafico:



Nome di prodotto Sistemi di misura visivi automatici completi
Modello LUI 652 HE862 HE1080 HE1210 HE1512 HE1812
X, viaggio di Y (millimetri) 500*600 600*800 800*1000 1000*1200 1200*1500 1200*1800
viaggio di Z-asse (millimetri) 200 (può essere alzato secondo i requisiti dei clienti)
Capacità di carico approssimativamente 35 chilogrammi
Dimensione (millimetri) 1700*1180*1750 1700*1280*1750 1900*1480*1750 2100*1680*1750 2500*1880*1750 2700*1880*1750
Peso (chilogrammi) 1500 1800 2900 3200 4400 4800
Risoluzione 0.5μm (0.1μm per opzione)
Macchina fotografica macchina fotografica digitale di 2M HD GIGA
Zoom ingrandimento automatico professionale dello zoom dello zoom: 1~10X
Video ingrandimento 18~195X
(Secondo i modelli differenti della macchina fotografica selezionata, il suo ingrandimento cambierà; l'ingrandimento reale è conforme ai dati misurati)
FOV 8.1~1.3mm
(Secondo gli schemi di corrispondenza differenti della macchina fotografica e della lente, il campo visivo cambierà di conseguenza ed il campo visivo reale è conforme ai dati misurati)
Accuracy* μm del ≤ (3+L/200)
Illuminazione Illuminazione programmabile della superficie di 5 sezioni LED dell'anello 8
(40 sezioni suonano la luce, la luce coassiale, la luce multicolore mobile dell'anello per opzione)
