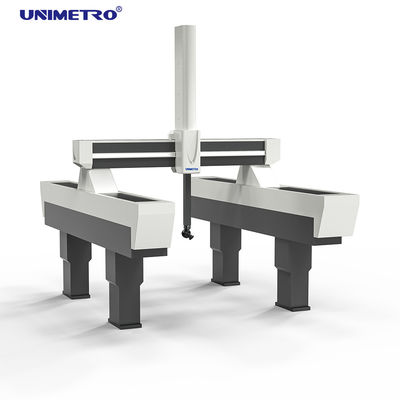

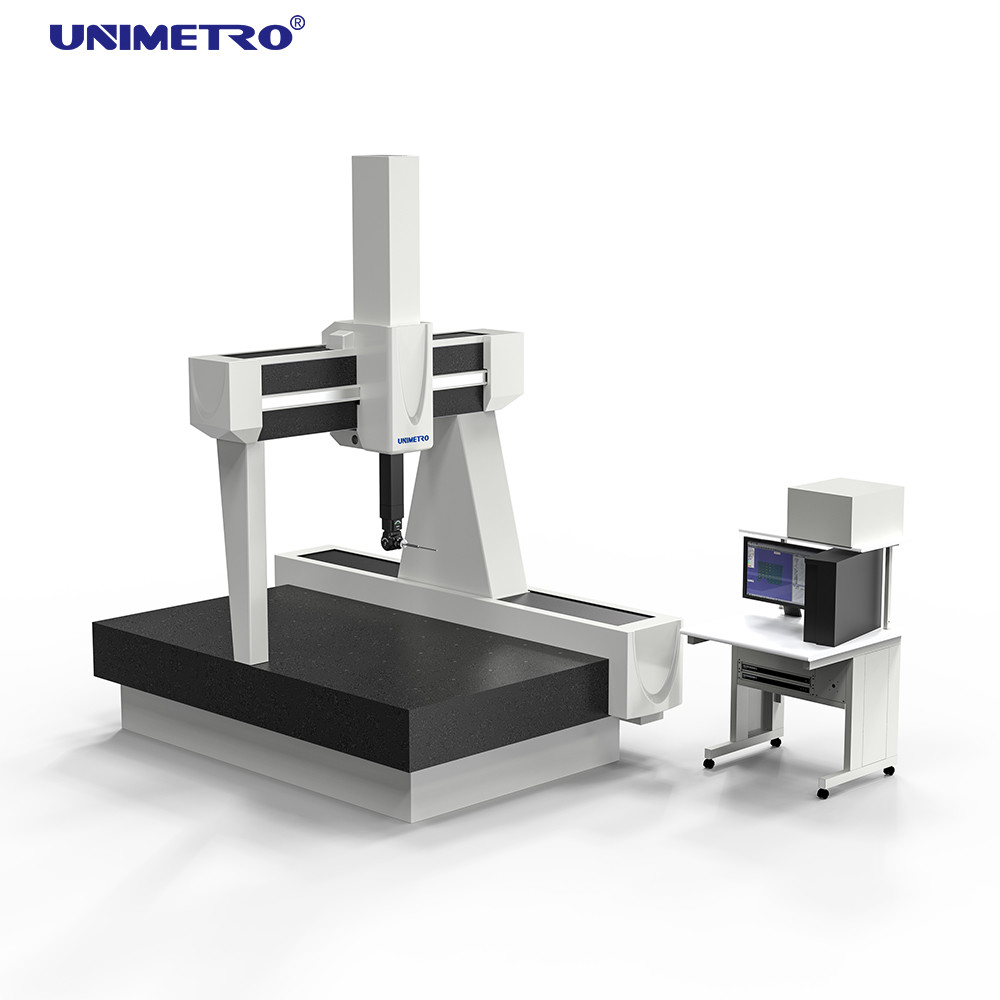

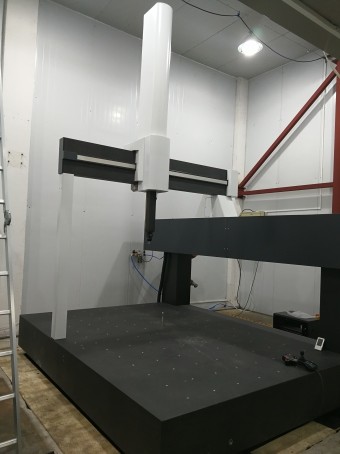

Macchina di misura a coordinate 3D a telaio singolo con lunga distanza di percorrenza
Panoramica del prodotto
"Krypton" è una macchina di misura tridimensionale su larga scala ad alta precisione e alta affidabilità, caratterizzata da un esclusivo design unilaterale elevato. Basato su concetti di progettazione modulare universale, garantisce un'eccezionale affidabilità per tutti i tipi di macchine di misura a coordinate, pur essendo facile da mantenere. Le varie specifiche di questo modello includono guide di estensione superiori a 10 m, che consentono l'installazione al di sotto del livello del suolo. La serie Krypton supporta molteplici metodi di misurazione, tra cui la misurazione con sonda digitale touch-trigger, la scansione con sonda analogica a contatto continuo e la scansione con sonda laser. Tutte le opzioni di sonda sono completamente intercambiabili, facilitando la misurazione di migliaia di pezzi geometrici e di forma libera.
Parametri tecnici
| Nome del prodotto |
Macchina di misura a coordinate CMM di tipo a portale per ispezione automobilistica |
| Serie Kr |
Intervallo di percorrenza (mm) |
Precisione (um) |
MPEe |
MPEp |
| 1000 |
X: 1000-5000
Y: 800 |
1.5+L/350um |
1.5um |
|
| 1200 |
X: 1000-5000
Y: 1000 |
|
|
|
| 1500 |
X: 2000-5000
Y: 1200,1300,1500 |
|
|
|
| 1600,1800,2000,2500 |
X: 2000-5000
Y: 1500 |
|
|
|
| 2500 |
X: 2500-6000
Y: 1800 |
|
|
|
| 2500 |
X: 2500-8000
Y: 2000 |
|
|
|
Sistema software
SW di misurazione: Rational-DMIS versione Advanced (CAD)
Manuale: Manuale + disco
Sistema di controllo e sistema di sonda
Include joystick: Sistema di controllo RENISHAW, include joystick MCU
Set di sonde: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Stilo della sonda: Stilo RENISHAW M2 M3
Applicazioni tipiche
- Parti aeronautiche e parti strutturali
- Ingranaggio grande
- Turbina a vapore di grandi dimensioni per centrale elettrica
- Motori e eliche marini
- Parti di treni
Caratteristiche principali

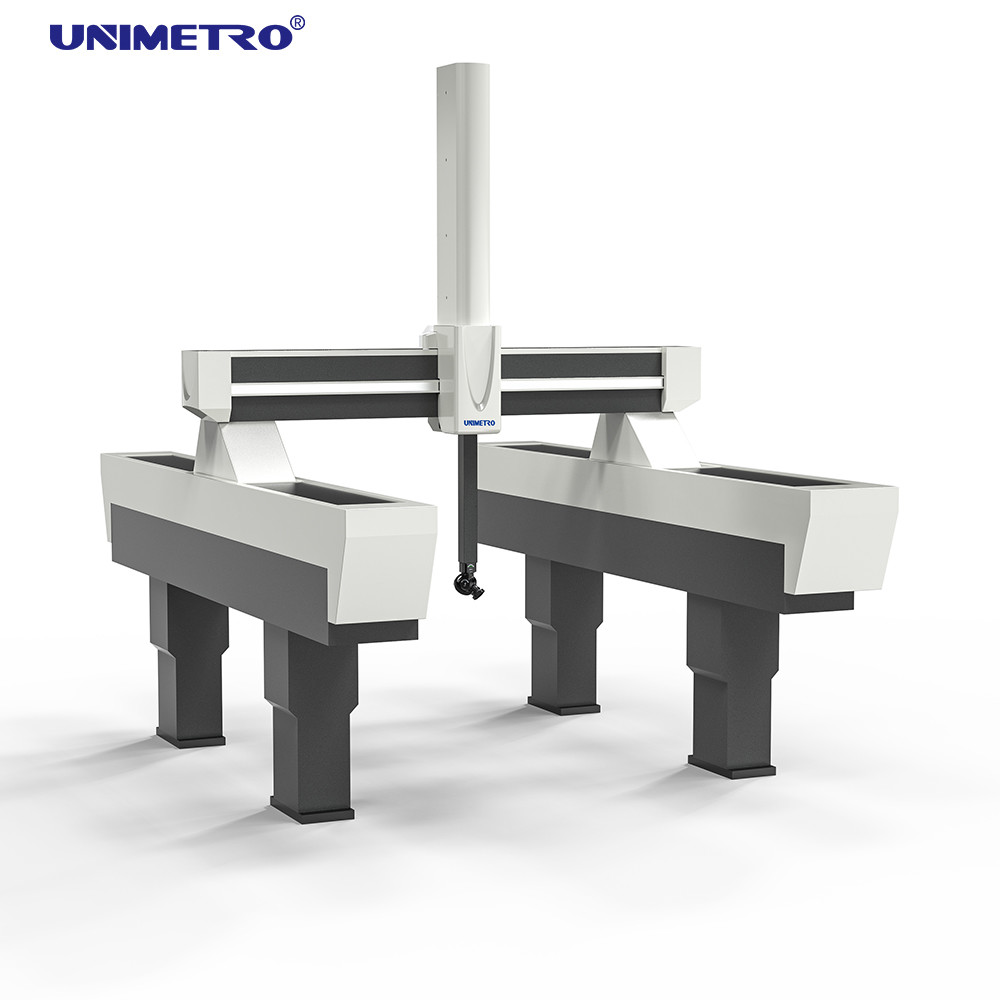

Struttura a binario rialzato - Maggiore precisione e stabilità
Il design unilaterale a viadotto sulla macchina di misura tridimensionale riduce significativamente l'errore di Abbe, con conseguente maggiore precisione e notevole miglioramento della stabilità.
Guidovia a tre assi - Completamente chiusa, tutto materiale in granito
Dotato di guide chiuse su tutte le macchine per prevenire danni da erosione da polvere esterna e fornire protezione da inquinamento e variazioni di temperatura. Questo è particolarmente importante per ambienti difficili. Tutti e tre gli assi sono costruiti in granito, che è resistente alla corrosione e presenta coefficienti di espansione termica identici, garantendo una maggiore precisione.
Software
Rational-DMIS è un pacchetto software integrato di misurazione 3D su larga scala di nuova concezione. Lo sviluppo del software considera sia le esigenze dei principianti per la facilità d'uso sia i requisiti funzionali degli utenti avanzati. Ancora più importante, rappresenta un modello di standardizzazione del software di misurazione CMM.
I programmi Rational DMIS sono progettati con il kernel DMIS completo e nativo fino alla versione 5.0 di DMIS, che è fondamentalmente diverso dai cosiddetti "support DMIS" (dove il kernel non è DMIS). Essendo uno standard ISO consolidato (ISO 22093:2003), DMIS garantisce compatibilità e prestazioni standard del settore.
