Informazioni dettagliate

Nome del prodotto:	Macchina di misura a coordinate a cavalletto CMM per ispezione automobilistica	Modello:	Xeon
MPEe:	≤ 2.0+L/350 (µm)	MPEp:	2,0μm
Waranty:	12 mesi	Vantaggio:	struttura stabile, ampia gamma
Evidenziare:	Tipo macchine del cavalletto di misurazione di coordinata , CMM macchine e sistemi di misurazione coordinati , Macchine di misurazione di coordinata di iso

Descrizione di prodotto

Sistemi CMM a portale e macchine di misura a coordinate per ispezione automobilistica

Panoramica del prodotto

La macchina di misura a tre coordinate di tipo portale serie Xe è dotata di un design a struttura laser aerea, che offre prestazioni di alta precisione ideali per la misurazione di martinetti e strutture di parti complesse. Disponibile con sonde a grilletto opzionali, sonde di scansione analogiche o sonde di scansione per soddisfare diverse esigenze di misurazione.

Questo sistema fornisce soluzioni efficaci per le aziende che si occupano di parti strutturali su larga scala, affrontando impegnativi problemi di misurazione in varie applicazioni industriali.

Parametri tecnici

Serie di prodotti	Corsa asse X (mm)	Corsa asse Y (mm)	Corsa asse Z (mm)	Precisione MPEe	Precisione MPEp
Xe 1800,2000,2500	2000-4000	1500	1500	2.0+L/350μm	2.0μm
Xe 3000,4000,5000	2500-6000	1800	1800	2.0+L/350μm	2.0μm
Xe 2500,3000,4000	2500-6000	2000	2000	2.0+L/350μm	2.0μm
Xe 2500,3000,4000	2500-8000	2500	2500	2.0+L/350μm	2.0μm
Xe 3000,4000,5000	3500-8000	3000	3000	2.0+L/350μm	2.0μm
Xe 5000,6000	5000-8000	4000	4000	2.0+L/350μm	2.0μm

Software e sistemi di controllo

Sistema software:Rational-DMIS versione Advanced (CAD) con manuale e disco

Sistema di controllo:Sistema di controllo RENISHAW con joystick MCU

Opzioni sonda:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M

Stilo sonda:Stilo RENISHAW M2 M3

Applicazioni tipiche

Elevata ripetibilità: ripetibilità unidirezionale ≤1μm

Parti motore e cambio automobile
Pale, motori e parti di aeromobili
Ingegneria di precisione generale
Produzione farmaceutica

Caratteristiche principali

Guidovia a tre assi - completamente chiusa, tutto materiale in granito: Le guide chiuse proteggono dall'erosione da polvere e dalla contaminazione ambientale. Tutti e tre gli assi sono costruiti in granito per resistenza alla corrosione e coefficienti di espansione termica costanti.
Righello a griglia - righello a griglia ad alta precisione Renishaw: Dotato del righello a griglia Tonic ad alta precisione più recente di Renishaw per un'eccezionale precisione di misurazione.
Guidovia a galleggiamento d'aria - design circostante su tutti i lati: Struttura a guidovia a galleggiamento d'aria a quattro lati con valvole di regolazione della pressione dell'aria multiple e cuscinetti ad aria per la massima stabilità durante il movimento.

Capacità del software

Rational-DMIS è un pacchetto software completo per la misurazione 3D sviluppato pensando sia agli utenti principianti che a quelli avanzati. Il software dispone di un kernel DMIS nativo (versione 5.0) ed è conforme allo standard ISO 22093:2003, stabilendo lo standard per il software di misurazione CMM.

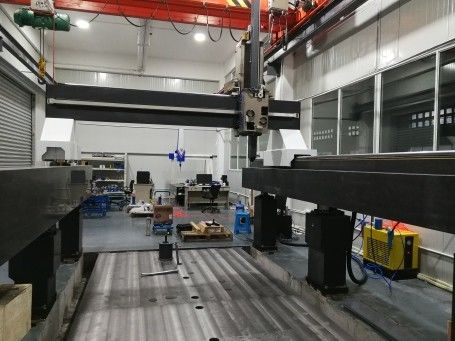

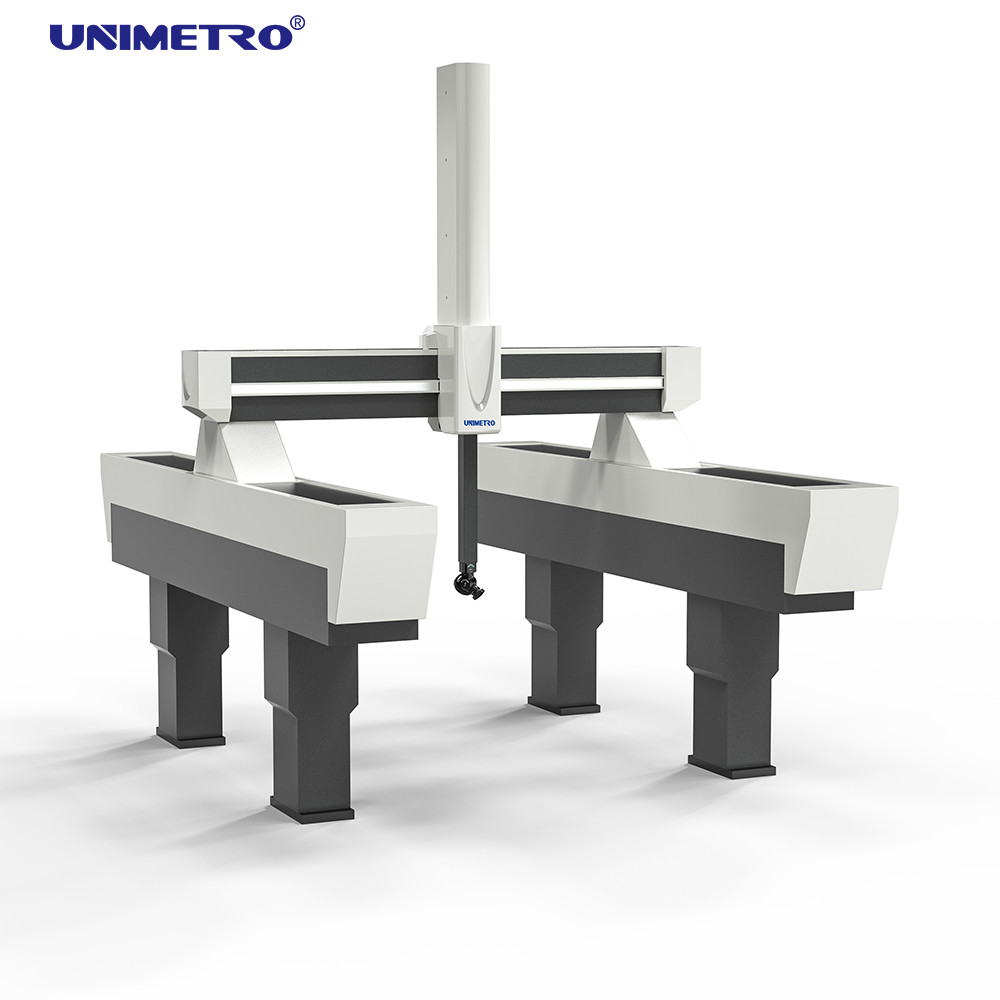

Immagini del prodotto

I nostri clienti e agenti

Domande frequenti

D1: Siete una fabbrica o una società commerciale?

R1: Siamo una fabbrica e forniamo risposte entro 24 ore.

D2: Cosa produce principalmente la vostra azienda?

R2: Produciamo principalmente macchine di misura per visione, macchine di misura a coordinate, maschere CMM e VMM e attrezzature correlate.

D3: Come scegliere le specifiche appropriate?

R3: Il nostro team di professionisti raccomanderà specifiche adatte in base alla varietà dei vostri prodotti e ai requisiti di misurazione.

D4: Accettate servizi personalizzati?

R4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze specifiche dei clienti.

D5: Qual è il vostro periodo di garanzia?

R5: I nostri prodotti sono coperti da una garanzia di 1 anno. Abbiamo migliorato la durata dei componenti fragili per garantire l'affidabilità del prodotto.

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	UNIMETRO
Certificazione:	ISO
Numero di modello:	Xeon

Quantità di ordine minimo:	1set
Prezzo:	negoziabile
Imballaggi particolari:	caso di legno
Tempi di consegna:	45days
Termini di pagamento:	T/T,L/C,D/A,D/P,Western Union,MoneyGram
Capacità di alimentazione:	Insieme 10 al mese

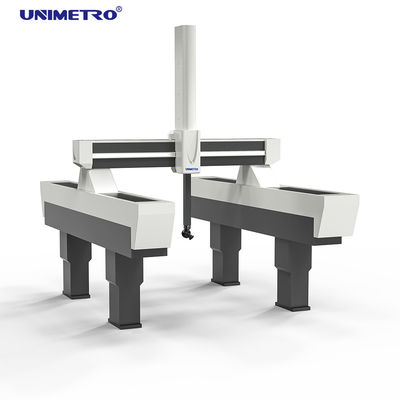

CMM a Portale con Righello a Grata ad Alta Precisione, Guide in Granito Completamente Chiuse e Binario a Sospensione Pneumatica su Quattro Lati per Ispezioni Automobilistiche
