Informazioni dettagliate

Tensione di alimentazione:	220 V	Pressione atmosferica:	0.7-1.0MPA
Precisione del filtro:	0,3 um	Fornitura d'aria:	³ /min di 0.12-0.45m
Temperatura di lavoro:	18-22°C	Ciclo orario di temperatura:	1 °C/H
Accelerazione massima 3D:	900mm/s	Velocità massima 3D:	520mm/s
Evidenziare:	Macchina di misurazione CMM 3D , macchina di misurazione di 0.1um 3D , Macchina di misurazione di coordinata della muffa 3D

Descrizione di prodotto

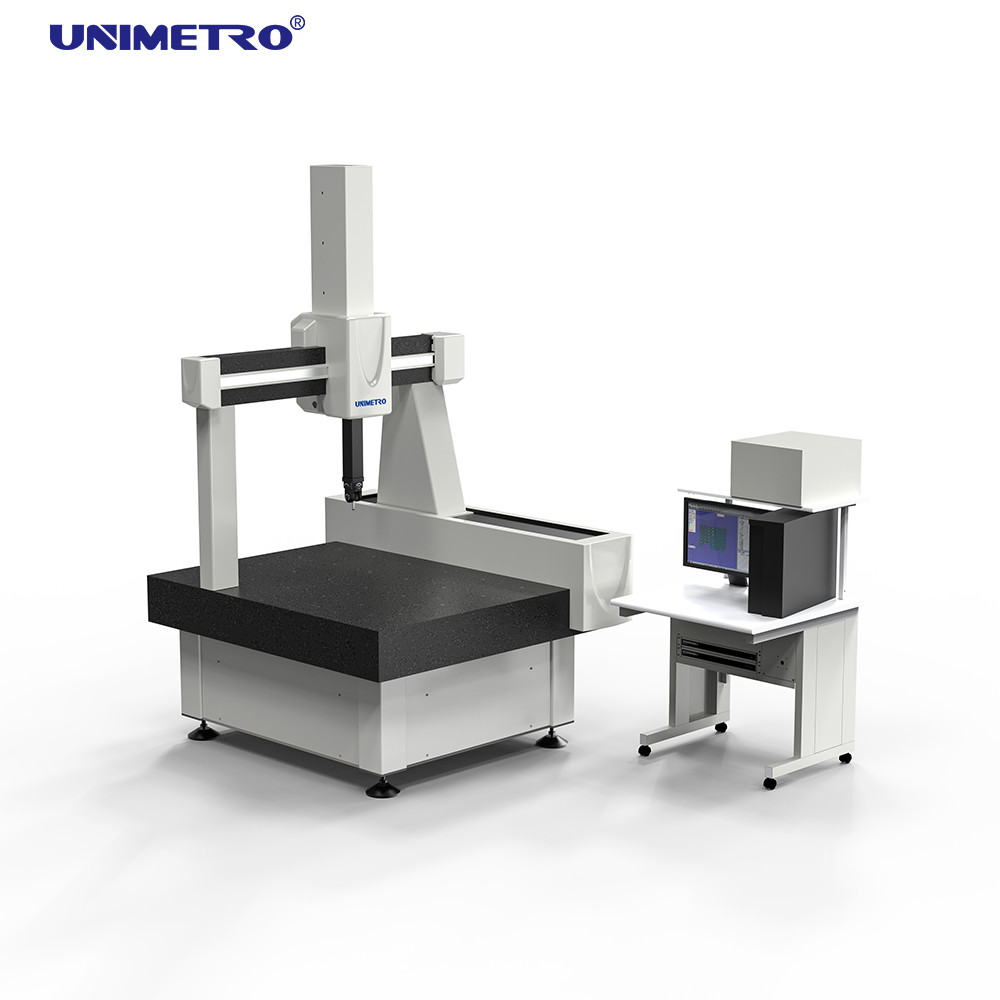

Macchina di misura a coordinate 3D per l'industria degli stampi con software potente e risoluzione di 0,1 µm

Panoramica del prodotto

"Helium" rappresenta la macchina di massima precisione interamente sviluppata e progettata da UNIMETRO. Ogni componente viene sottoposto a una rigorosa selezione durante la produzione, garantendo un assemblaggio perfetto e puntuale. Tutte le macchine di misura vengono accettate secondo gli standard ISO 10360-2, utilizzando due procedure di accettazione standardizzate con misurazione laser ultra-precisa e misure solide certificate DKD.

Specifiche tecniche

Parametro	Specifiche
Area di misurazione	X=710mm, Y=1016mm, Z=610mm
Dimensioni complessive	1460 × 1800 × 2700 mm
Peso massimo del pezzo	1000 kg
Peso della macchina	2380 kg
MPEe	≤ 1,8+L/350 (µm)
MPEp	≤ 2,3 µm
Risoluzione della scala	0,5 µm
Velocità 3D massima	520 mm/s
Accelerazione 3D massima	900 mm/s

Vantaggi chiave

Doppio smorzamento passivo delle vibrazioni brevettato
Piano di lavoro in granito di alta qualità
Guide chiuse su tutti gli assi
Trasmissione a frizione "autocorrettiva"
Componenti chiave importati
Scala ottica RENISHAW
Guida perimetrale con cuscinetti ad aria su tutti e 4 i lati
Tecnologia per piccoli fori

Funzionalità del software

Rational-DMIS- Un pacchetto software integrato di misurazione 3D su larga scala di nuova concezione, progettato sia per principianti che per utenti avanzati. Dispone di piena conformità nativa del kernel DMIS con gli standard ISO 22093:2003, rendendolo un modello per la standardizzazione del software di misurazione CMM.

Specifiche del sistema di tastatori

Testina di tastatura: testina manuale MH20i di RENISHAW

Parametro	Specifiche
Ripetibilità di posizione	+0,5 µm
Passi di posizionamento	15°
Asse di rotazione	+180°
Asse di oscillazione	0°-90°
Numero totale di posizioni	140 mm
Temperatura operativa	10-40°C

Tastatore: modulo TP20 SF / gruppo tastatore M2

Numero	Nome	Specifiche	Quantità
A-5004-7585	Asta di prolunga tastatore	10 mm	1
A-5004-7586	Asta di prolunga tastatore	20 mm	2
A-5000-2280	Asta di prolunga tastatore	240 mm	1
A-5000-7805	Sfera tastatore	Ø0,7×10 mm	2
A-5000-7806	Sfera tastatore	Ø1×10 mm	2
A-5000-3603	Sfera tastatore	Ø2×10 mm	2
A-5000-3604	Sfera tastatore	Ø3×10 mm	2
A-5000-4161	Sfera tastatore	Ø4×10 mm	1
A-5000-2286	Sfera tastatore	Ø5×10 mm	1
	Chiave per tastatore		2
Totale:		10 Tipi	16 pz

Informazioni sull'azienda

I nostri clienti e agenti

Domande frequenti

D1: Siete una fabbrica o una società commerciale?

R1: Siamo una fabbrica e forniamo risposte entro 24 ore.

D2: Cosa produce principalmente la vostra azienda?

R2: Siamo specializzati in macchine di misurazione per visione, macchine di misurazione a coordinate, maschere CMM e VMM e attrezzature correlate.

D3: Come scegliere le specifiche appropriate?

R3: Il nostro team di professionisti raccomanderà specifiche adeguate in base alla varietà dei vostri prodotti e ai requisiti di misurazione.

D4: Accettate servizi personalizzati?

R4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze specifiche dei clienti.

D5: Qual è il vostro periodo di garanzia?

R5: I nostri prodotti sono coperti da una garanzia di 1 anno. Abbiamo migliorato la durata delle parti fragili, garantendo una qualità del prodotto affidabile.
