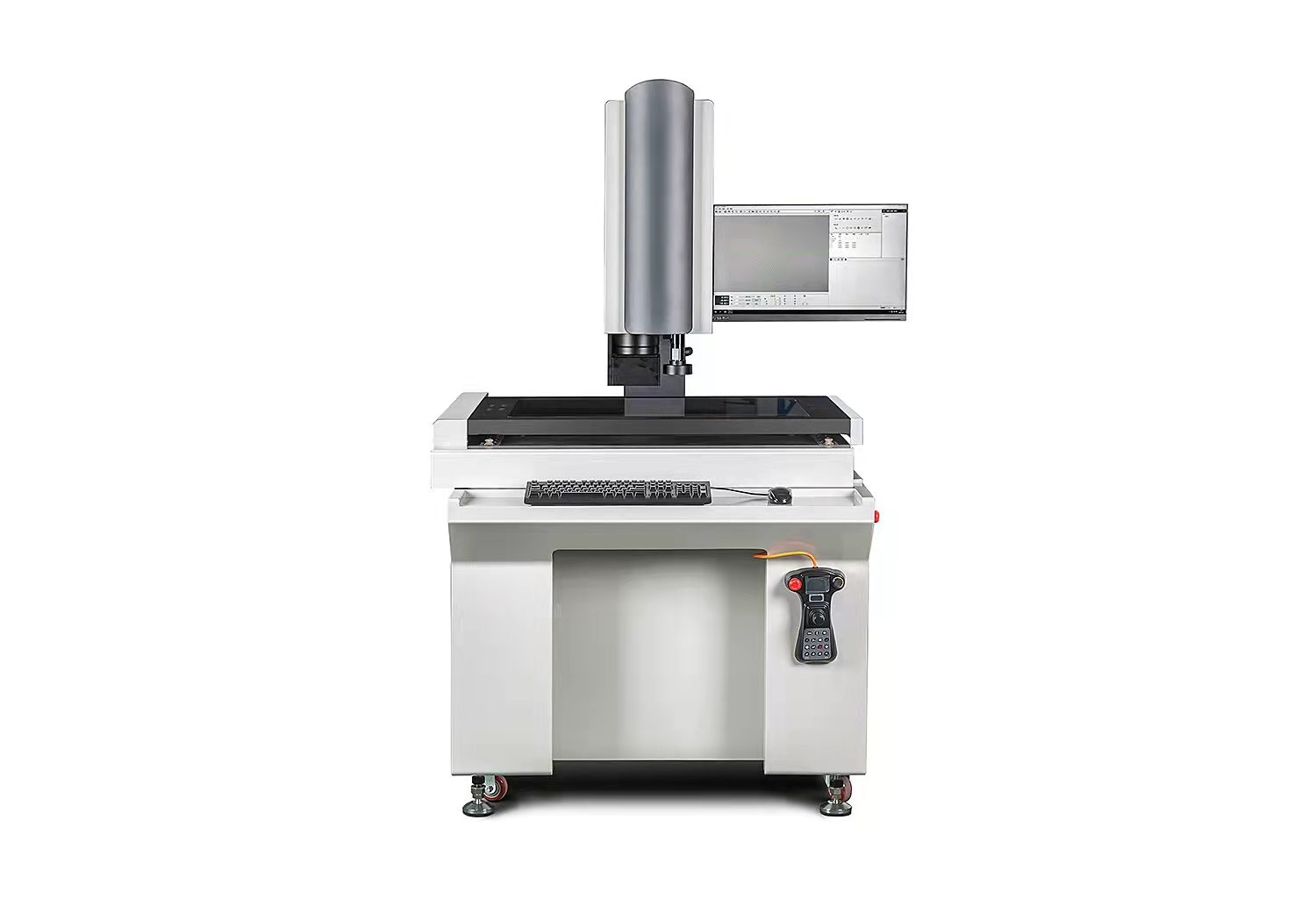

Sistema di misurazione a mosaico di immagini ad alta velocità serie Genesis con precisione di 8 µm e obiettivo telecentrico doppio per movimento automatico

Genesis Series High-Speed Image Mosaic Measurement System with 8µm Accuracy and Double Telecentric Lens for Automatic Movement
Genesis Series High-Speed Image Mosaic Measurement System with 8µm Accuracy and Double Telecentric Lens for Automatic Movement
Genesis Series High-Speed Image Mosaic Measurement System with 8µm Accuracy and Double Telecentric Lens for Automatic Movement Genesis Series High-Speed Image Mosaic Measurement System with 8µm Accuracy and Double Telecentric Lens for Automatic Movement Genesis Series High-Speed Image Mosaic Measurement System with 8µm Accuracy and Double Telecentric Lens for Automatic Movement Genesis Series High-Speed Image Mosaic Measurement System with 8µm Accuracy and Double Telecentric Lens for Automatic Movement
Informazioni di base
Luogo di origine: Cina
Marca: UNIMETRO
Certificazione: CE,ISO
Numero di modello: GENESI
Quantità di ordine minimo: 1 unire
Prezzo: Discussible
Imballaggi particolari: Scatola di legno
Tempi di consegna: 30 giorni lavorativi
Termini di pagamento: T/t, d/a
Capacità di alimentazione: 10 unità al mese
Miglior prezzo Contattaci
Informazioni dettagliate
Nome del prodotto: Macchina per la misurazione rapida del mosaico di immagini Campo di misura: 400*300*200mm (può personalizzare)
Modalità di movimento: Automatico Configurazione delle lenti ottiche: Lente ottica a doppio telecentrico di grande campo di campo grande
Lente ottica a doppio telecentrico di grande campo di campo grande: 80*60mm Sensore di immagine: grande lente FOV: fotocamera Hikvision 20m
Precisione di misurazione: in 8um
Evidenziare:

Genesis Image Mosaic Measurent Machine

,

macchina di Measurent del mosaico di immagine 8um

,

Macchina fotografica digitale industriale di immagine veloce

Descrizione di prodotto

Sistema di misurazione a mosaico di immagini ad alta velocità serie Genesis con precisione di 8 µm
Strumento di misurazione a mosaico di immagini veloce serie Genesis

Lo strumento di misurazione a mosaico di immagini veloce serie Genesis combina la tecnologia di misurazione a unione rapida di immagini con la tecnologia di misurazione di immagini tradizionale. Dotato di un obiettivo telecentrico con ampio campo visivo e un obiettivo telecentrico con zoom completamente automatico, realizza contemporaneamente funzioni di misurazione rapida e misurazione fine ad alto ingrandimento. Il sistema supporta la misurazione di più pezzi posizionati arbitrariamente, offrendo agli utenti i vantaggi combinati e l'efficienza degli strumenti di misurazione con un clic e degli strumenti di misurazione di immagini tradizionali in un'unica macchina.

Entrambi i sistemi di misurazione ottica operano all'interno dello stesso sistema di coordinate e Genesis offre un'efficienza di misurazione geometricamente migliorata rispetto ai tradizionali strumenti di misurazione di immagini bidimensionali.

Applicazioni

La serie Genesis serve una vasta gamma di campi di misurazione di dimensioni di precisione e svolge un ruolo cruciale nel controllo qualità nei settori dell'elettronica di consumo, dei semiconduttori, automobilistico, aerospaziale e altri. Aiuta gli utenti a migliorare significativamente la produttività.

Funzioni Software

La serie Genesis, abbinata al software di visione per ispezione ad altissima velocità FlashPro, offre capacità di misurazione rapida rivoluzionarie. Il software incorpora progressi rivoluzionari nell'elaborazione rapida delle immagini, algoritmi concorrenti, compensazione di precisione e framework di sistema. Offre un sistema di ispezione visiva professionale completo, ad alta efficienza e alta precisione, che soddisfa la crescente domanda di ispezione completa online ad alta velocità nell'ambiente Industry 4.0.

  • Funzioni complete del software di misurazione delle immagini: inclusa la misurazione di vari punti, linee, cerchi, archi, polilinee e spline di elementi 2D; funzioni complete di calcolo di coordinate, strutture e tolleranze
  • Funzioni di importazione, esportazione e programmazione offline CAD
  • Interpolazione sub-pixel ad alta precisione e compensazione della distorsione dell'obiettivo
  • Modulo di riconoscimento del target e corrispondenza delle immagini
  • Supporto per l'interfaccia di comunicazione socket
Sistema di misurazione a mosaico di immagini ad alta velocità serie Genesis con precisione di 8 µm e obiettivo telecentrico doppio per movimento automatico 0
Parametri Tecnici
Numero di modello Genesis 400 Genesis 500 Genesis 600
Intervallo di misurazione X*Y*Z(mm) 400*300*200 500*400*200 600*500*200
Modalità di movimento Automatico

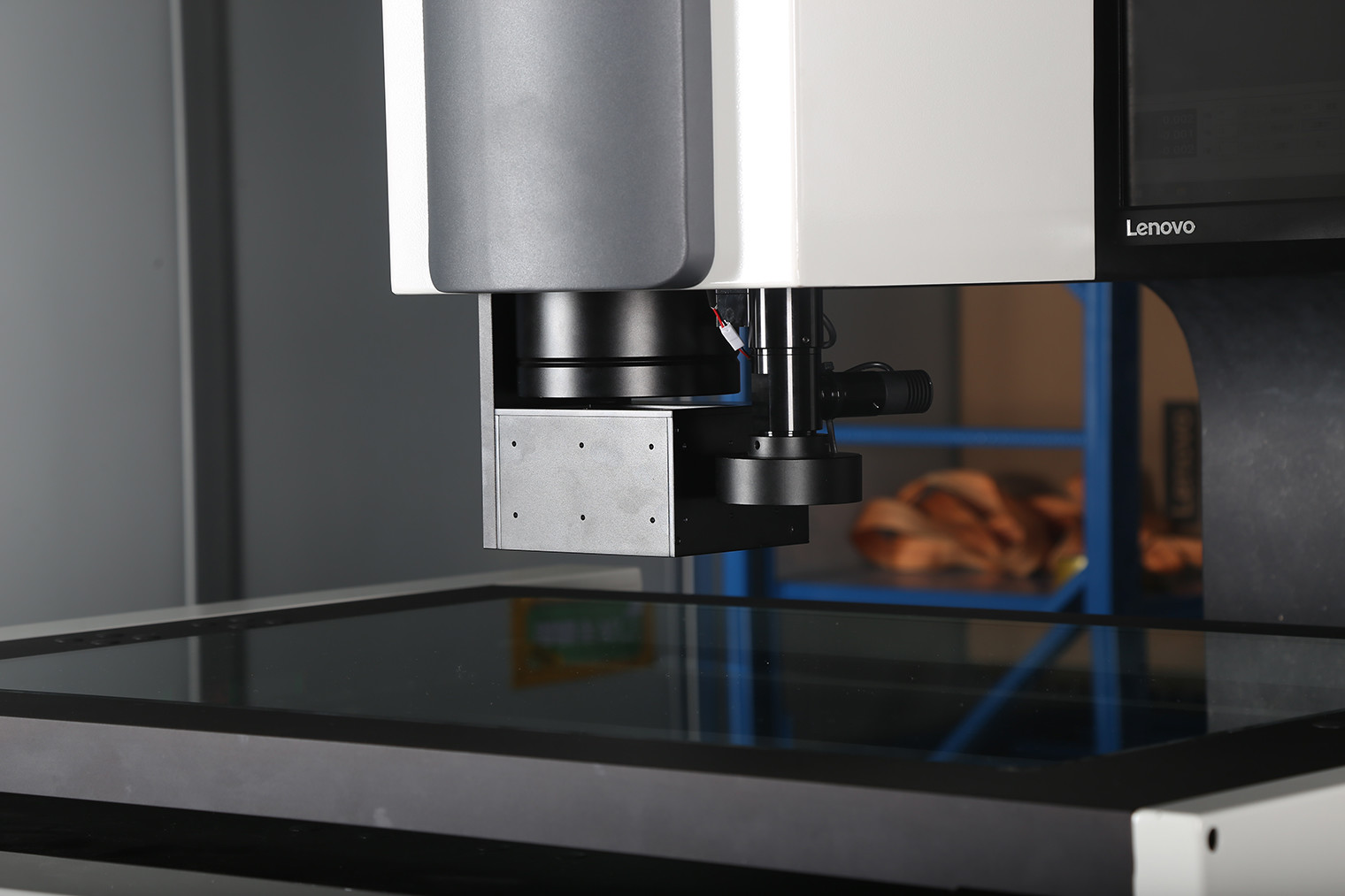

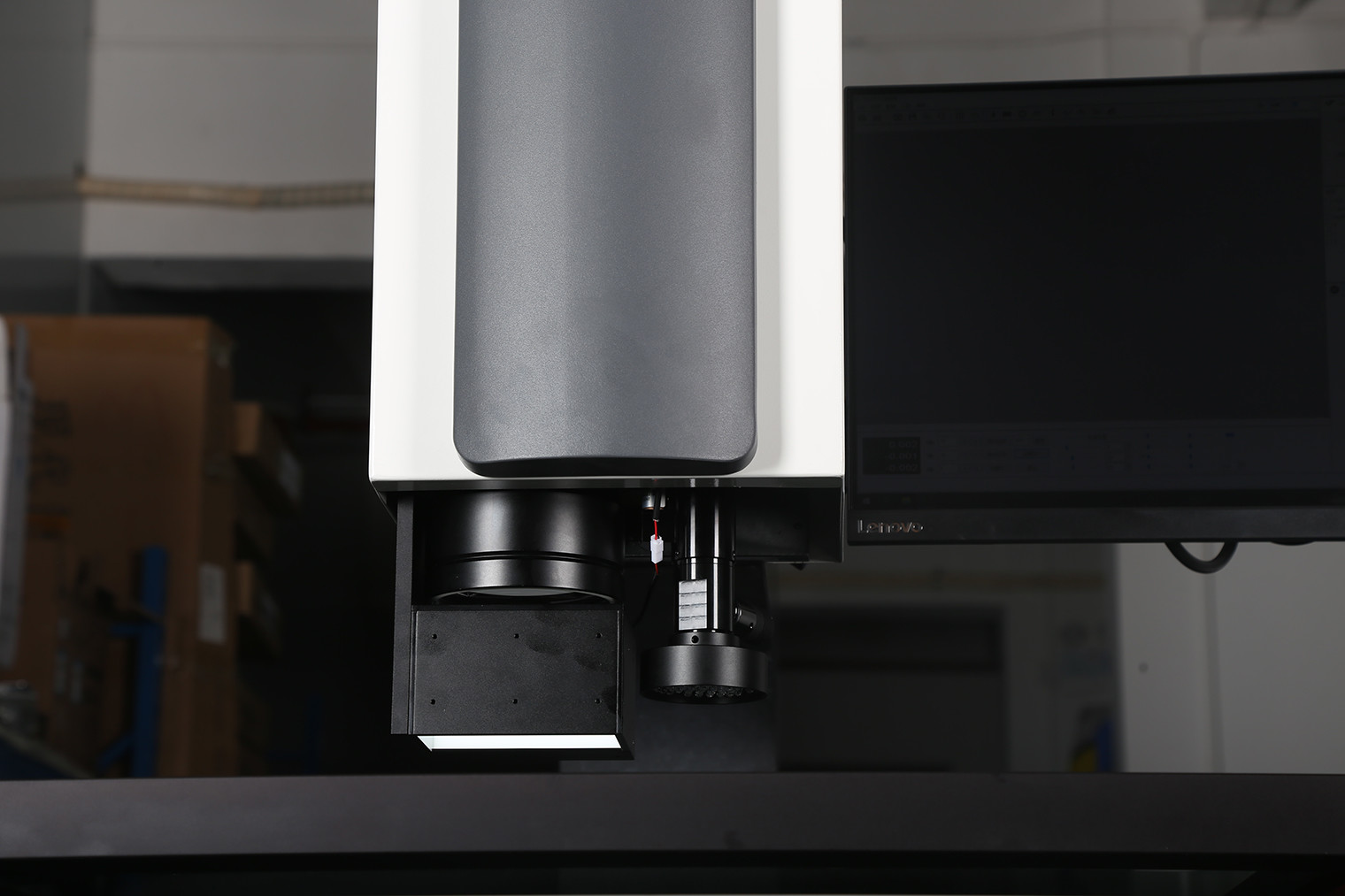

Configurazione obiettivo visione Obiettivo ottico telecentrico a doppio campo visivo ampio + obiettivo zoom automatico 0.7-4.5x
Dimensioni campo mosaico immagine(mm) 80*60
Sensore immagine Obiettivo Big FOV: fotocamera digitale HIKVISION 200M
Obiettivo zoom automatico: fotocamera digitale HIKVISION 2M
Precisione di misurazione Misurazione a mosaico di immagini: < 8um
Misurazione di immagini tradizionale: 3+L/200 um
Risoluzione scala lineare 0.0001mm
Precisione di misurazione del sistema < 8um
Luce superficiale Due set di luci anulari a LED
Luce di contorno Due gruppi di sorgenti luminose a LED parallele
Software Software di visione per ispezione ad altissima velocità FlashPro
Informazioni sull'azienda
Sistema di misurazione a mosaico di immagini ad alta velocità serie Genesis con precisione di 8 µm e obiettivo telecentrico doppio per movimento automatico 1 Sistema di misurazione a mosaico di immagini ad alta velocità serie Genesis con precisione di 8 µm e obiettivo telecentrico doppio per movimento automatico 2 Sistema di misurazione a mosaico di immagini ad alta velocità serie Genesis con precisione di 8 µm e obiettivo telecentrico doppio per movimento automatico 3 Sistema di misurazione a mosaico di immagini ad alta velocità serie Genesis con precisione di 8 µm e obiettivo telecentrico doppio per movimento automatico 4
I nostri clienti e agenti
Sistema di misurazione a mosaico di immagini ad alta velocità serie Genesis con precisione di 8 µm e obiettivo telecentrico doppio per movimento automatico 5 Sistema di misurazione a mosaico di immagini ad alta velocità serie Genesis con precisione di 8 µm e obiettivo telecentrico doppio per movimento automatico 6
Domande frequenti
D1: Siete una fabbrica o una società commerciale?

R1: Siamo una fabbrica e forniamo risposte entro 24 ore.

D2: Cosa produce principalmente la vostra azienda?

R2: Produciamo principalmente macchine di misurazione per visione, macchine di misurazione a coordinate, maschere CMM e VMM e attrezzature correlate.

D3: Come scegliere la specifica appropriata?

R3: Il nostro team di professionisti raccomanderà specifiche di strumenti di misurazione adatte in base alla varietà e alle dimensioni dei prodotti che è necessario misurare.

D4: Accettate servizi personalizzati?

R4: Sì, forniamo sia macchine standard che soluzioni personalizzate su misura per le esigenze dei clienti.

D5: Qual è il vostro periodo di garanzia?

R5: I nostri prodotti sono coperti da una garanzia di 1 anno. Manteniamo una qualità del prodotto molto stabile e abbiamo apportato miglioramenti significativi alle parti fragili, garantendo prestazioni affidabili.
